เช็ควาล์วแซนด์วิชเพลท Z2S 10: คู่มือปฏิบัติสำหรับระบบไฮดรอลิก

เมื่อระบบไฮดรอลิกจำเป็นต้องรักษาแรงดันโดยไม่รั่วไหล เช็ควาล์วแซนด์วิชเพลท Z2S 10 จะกลายเป็นส่วนประกอบสำคัญ เช็ควาล์วที่ควบคุมโดยนักบินจาก Bosch Rexroth เป็นตัวเลือกที่เชื่อถือได้ในระบบไฮดรอลิกทางอุตสาหกรรมมานานหลายปี และการทำความเข้าใจวิธีการทำงานจะช่วยให้คุณตัดสินใจเกี่ยวกับอุปกรณ์ของคุณได้ดีขึ้น

อะไรที่ทำให้ Z2S 10 แตกต่าง

Z2S 10 ไม่ใช่แค่เช็ควาล์วธรรมดา เป็นการออกแบบที่ควบคุมโดยนักบินซึ่งอยู่ระหว่างส่วนประกอบไฮดรอลิกในสิ่งที่วิศวกรเรียกว่าโครงแบบแผ่นแซนด์วิช ซึ่งหมายความว่าคุณสามารถวางซ้อนระหว่างวาล์วหรือแอคชูเอเตอร์อื่นๆ ได้โดยตรง โดยไม่ต้องใช้ท่อหรือขายึดเพิ่มเติม บล็อกวาล์วจะไหลไปในทิศทางเดียวโดยสมบูรณ์ในขณะที่ควบคุมการปลดปล่อยเมื่อจำเป็นผ่านสัญญาณนำร่อง

การออกแบบใช้สองส่วนหลักทำงานร่วมกัน แกนหมุนควบคุมตอบสนองต่อแรงดันนำร่อง และบ่าวาล์วแบบบอลให้ฟังก์ชันการบล็อคจริง เมื่อแรงดันของนักบินไปถึงพอร์ต X หรือ Y แกนม้วนสายจะเลื่อนและเปิดเบาะลูก เพื่อให้ของเหลวไหลย้อนกลับ หากไม่มีสัญญาณนำร่อง แผ่นแซนด์วิชเช็ควาล์ว Z2S 10 จะช่วยล็อกวงจรให้แน่นโดยไม่มีการรั่วไหล

ข้อมูลจำเพาะทางเทคนิคที่สำคัญ

การทำความเข้าใจตัวเลขเบื้องหลัง Z2S 10 ช่วยให้คุณทราบว่าเหมาะกับระบบของคุณหรือไม่ วาล์วนี้รองรับแรงดันได้สูงถึง 315 บาร์ ซึ่งครอบคลุมการใช้งานทางอุตสาหกรรมส่วนใหญ่ อัตราการไหลสูงถึง 120 ลิตรต่อนาที เหมาะสำหรับแอคทูเอเตอร์ขนาดกลางถึงขนาดใหญ่ แรงดันการแตกร้าวในทิศทางการไหลอิสระมีสี่ตัวเลือก: 1.5, 3, 6 หรือ 10 บาร์ คุณเลือกเวอร์ชันโดยพิจารณาจากแรงดันต้านที่ระบบของคุณต้องการ

ช่วงอุณหภูมิก็มีความสำคัญเช่นกัน ซีล NBR มาตรฐานทำงานได้ตั้งแต่ -30°C ถึง +80°C ในขณะที่ซีล FKM รองรับอุณหภูมิ -20°C ถึง +80°C แต่ให้ความเข้ากันได้ดีกว่ากับน้ำมันไฮดรอลิกที่ย่อยสลายได้ทางชีวภาพ วาล์วมีน้ำหนักประมาณ 3 กิโลกรัมและยึดในตำแหน่งใดก็ได้ แม้ว่าการวางซ้อนกันในแนวตั้งจะทำงานได้ดีที่สุดสำหรับการติดตั้งส่วนใหญ่

ความสะอาดของของไหลถือเป็นสิ่งสำคัญสำหรับเช็ควาล์วเพลตแซนด์วิช Z2S 10 ผู้ผลิตแนะนำระดับความสะอาด ISO 4406 ที่ 20/18/15 หรือดีกว่า น้ำมันสกปรกทำให้ชิ้นส่วนภายในเกาะติดส่งผลให้ทำงานผิดปกติ การติดตั้งการกรองที่เหมาะสมจะช่วยป้องกันปัญหาเหล่านี้และยืดอายุวาล์ว

การทำงานของนักบินเป็นอย่างไร

คุณลักษณะที่ควบคุมโดยนำร่องทำให้วาล์วนี้แตกต่างจากเช็ควาล์วพื้นฐาน ในการตั้งค่าทั่วไป คุณจะเชื่อมต่อพอร์ต A1 เข้ากับแอคชูเอเตอร์ และ A2 เข้ากับวาล์วควบคุมทิศทาง การไหลจะเคลื่อนที่อย่างอิสระจาก A1 ถึง A2 เมื่อความดันมีมากกว่าการตั้งค่าความดันแตกร้าว แต่เมื่อคุณพยายามดันของเหลวไปข้างหลังจาก A2 ไปยัง A1 บ่าบอลจะปิดกั้นของเหลวไว้อย่างสมบูรณ์

หากต้องการระบายแรงดันที่ติดอยู่ คุณจะใช้แรงดันนำร่องกับพอร์ต X แรงดันนำร่องนี้อาจค่อนข้างต่ำ โดยมักจะอยู่ที่ 1.5 ถึง 10 บาร์ ขึ้นอยู่กับการกำหนดค่าของคุณ แกนหมุนควบคุมจะเลื่อน โดยจะเปิดวาล์วบ่าบอลโดยอัตโนมัติ ตอนนี้ของไหลสามารถไหลกลับจากด้านแอคชูเอเตอร์กลับผ่านวาล์วได้ การปล่อยแบบควบคุมนี้ป้องกันการกระแทกและเสียงรบกวนในวงจรไฮดรอลิกของคุณ

คุณลักษณะการเปิดล่วงหน้าในเวอร์ชันมาตรฐานหมายความว่าวาล์วจะเริ่มเปิดเล็กน้อยก่อนที่แรงดันนำเต็มที่จะมาถึง การกระทำแบบค่อยเป็นค่อยไปนี้จะทำให้การเปลี่ยนแปลงของแรงดันราบรื่นขึ้น บางเวอร์ชัน เช่น SO41 กำจัดการเปิดล่วงหน้าสำหรับแอปพลิเคชันที่คุณต้องการการควบคุมที่คมชัดยิ่งขึ้น แม้ว่าอาจสร้างเสียงรบกวนมากขึ้นระหว่างการสลับก็ตาม

รายละเอียดการติดตั้งและการติดตั้ง

การติดตั้งแผ่นแซนด์วิชเช็ควาล์ว Z2S 10 เป็นไปตามมาตรฐาน ISO 4401 สำหรับวาล์วขนาด 05 รูปแบบการติดตั้งใช้สกรู M6 สี่ตัวที่แรงบิด 15.5 นิวตัน-เมตร พื้นผิวบนแผ่นยึดของคุณควรมีค่า Rz 4 ไมโครเมตรหรือเรียบกว่านั้นเพื่อป้องกันการรั่วซึมผ่านโอริง

เมื่อวางส่วนประกอบต่างๆ ซ้อนกัน ให้คำนวณความยาวของสลักเกลียวอย่างระมัดระวัง คุณต้องผ่านแผ่นแซนด์วิชทั้งหมดรวมทั้งวาล์วฐานหรือท่อร่วมด้วย Z2S 10 เพิ่มความสูงปึกของคุณอีก 50 มม. ในการกำหนดค่ามาตรฐาน การเชื่อมต่อพอร์ตตรงกับรูปแบบ ISO มาตรฐาน ทำให้เข้ากันได้กับส่วนประกอบไฮดรอลิกอุตสาหกรรมส่วนใหญ่

โอริงปิดผนึกการเชื่อมต่อพอร์ตทั้งหมด สิ่งเหล่านี้จะต้องเข้ากันได้กับน้ำมันไฮดรอลิกของคุณ ระบบน้ำมันแร่ใช้ซีล NBR ในขณะที่ระบบที่ใช้ HETG หรือของเหลวที่ย่อยสลายได้ทางชีวภาพอื่นๆ ต้องใช้ซีล FKM การติดตั้งซีลที่เสียหายหรือผิดประเภททำให้เกิดปัญหาการรั่วซึมและการปนเปื้อน

การใช้งานทั่วไปในอุตสาหกรรม

เครื่องมือกลใช้แผ่นแซนด์วิชเช็ควาล์ว Z2S 10 เพื่อยึดตำแหน่งชิ้นงานระหว่างการเปลี่ยนเครื่องมือ หากไม่มีวาล์วนี้ กระบอกไฮดรอลิกจะลอยไปจากการรั่วไหลของน้ำมัน ทำลายความแม่นยำ การปล่อยนำร่องช่วยให้สามารถควบคุมการเคลื่อนไหวได้เมื่อวงจรของเครื่องจักรกลับมาทำงานอีกครั้ง

เครื่องฉีดขึ้นรูปใช้วาล์วเหล่านี้เพื่อรักษาแรงดันในการจับยึดแม่พิมพ์ให้คงที่ในระหว่างขั้นตอนการทำความเย็น แรงดันตกคร่อมจะทำให้ชิ้นส่วนเสียหาย Z2S 10 ล็อคกระบอกแคลมป์อย่างแน่นหนา ขณะใช้แรงดันนำขั้นต่ำเพื่อคลายระหว่างรอบ

เครื่องอัดไฮดรอลิกจำเป็นต้องมีการยึดตำแหน่งที่แม่นยำระหว่างการขึ้นรูปหลายขั้นตอน แผ่นแซนวิชเช็ควาล์ว Z2S 10 ป้องกันไม่ให้แรมคืบคลานลงระหว่างจังหวะการกด ซึ่งจะช่วยปรับปรุงคุณภาพของชิ้นส่วนและความปลอดภัยของผู้ปฏิบัติงานโดยกำจัดการเคลื่อนไหวที่ไม่คาดคิด

อุปกรณ์ขนถ่ายวัสดุ เช่น รถยกใช้วาล์วเหล่านี้เพื่อป้องกันโหลดตกหากสายไฮดรอลิกขัดข้อง การออกแบบที่ควบคุมโดยนักบินทำให้สามารถยกและลดระดับได้ตามปกติ ในขณะเดียวกันก็มีระบบล็อคเพื่อความปลอดภัยในทิศทางการรับน้ำหนัก

รหัสการสั่งซื้อและตัวเลือกสินค้า

Bosch Rexroth ใช้ระบบรหัสเฉพาะสำหรับซีรีส์ Z2S 10 รูปแบบพื้นฐานคือ Z2S 10 ตามด้วยตัวอักษรและตัวเลขระบุคุณสมบัติเฉพาะ ตำแหน่งว่างหมายความว่าทั้งพอร์ต A และ B มีฟังก์ชันการบล็อก ตัวอักษร A หมายถึงเฉพาะบล็อกพอร์ต A ในขณะที่ B หมายถึงบล็อกพอร์ต B เท่านั้น

ตัวเลขหลังจากนั้นบ่งบอกถึงแรงดันการแตกร้าว: 1 สำหรับ 1.5 บาร์, 2 สำหรับ 3 บาร์, 3 สำหรับ 6 บาร์ และ 4 สำหรับ 10 บาร์ จากนั้น 3X จะแสดงชุดส่วนประกอบ ตัวอักษร V จะปรากฏขึ้นเมื่อซีล FKM แทนที่ซีล NBR มาตรฐาน รหัสเพิ่มเติม เช่น SO14, SO40, SO41 หรือ SO60 ระบุคุณสมบัติพิเศษ เช่น การจำกัดระยะชักหรือพอร์ตควบคุมภายนอก

หมายเลขชิ้นส่วนทั่วไปคือ R900407394 สำหรับรุ่นมาตรฐานแบบสองพอร์ตที่มีแรงดันการแตกร้าว 1.5 บาร์ เวอร์ชัน A พอร์ตเดียวมีหมายเลข R900407424 เมื่อคุณต้องการซีล FKM สำหรับน้ำมันที่ย่อยสลายได้ทางชีวภาพ ให้มองหาหมายเลขชิ้นส่วน เช่น R900407439

ความเข้ากันได้และการบำรุงรักษาของไหล

แผ่นแซนด์วิชเช็ควาล์ว Z2S 10 ใช้งานได้กับน้ำมันไฮดรอลิกส่วนใหญ่ รุ่นมาตรฐานรองรับน้ำมันแร่เช่น HL, HLP และ HVLP ได้โดยไม่มีปัญหา ช่วงความหนืดครอบคลุมตั้งแต่ 2.8 ถึง 500 ตารางมิลลิเมตรต่อวินาที ครอบคลุมทุกอย่างตั้งแต่น้ำมันไฮดรอลิกชนิดบางไปจนถึงน้ำมันที่มีความหนาในสภาวะเย็น

ของเหลวที่ย่อยสลายได้ทางชีวภาพต้องให้ความสนใจกับวัสดุซีล ของเหลว HFC ทำงานร่วมกับซีล NBR แต่น้ำมัน HETG และ HFDU จำเป็นต้องใช้ซีล FKM เพื่อป้องกันการเสื่อมสภาพ การใช้วัสดุซีลที่ไม่ถูกต้องทำให้เกิดอาการบวม แข็งตัว หรือแตกร้าว ซึ่งทำให้เกิดการรั่วไหลและการปนเปื้อน

การบำรุงรักษาตามปกติเกี่ยวข้องกับการตรวจสอบความสะอาดของน้ำมันไฮดรอลิกและการเปลี่ยนไส้กรองก่อนที่จะเลี่ยง การปนเปื้อนจะแสดงเป็นการตอบสนองของวาล์วที่เชื่องช้าหรือไม่สามารถปล่อยออกมาได้เมื่อใช้แรงดันนำร่อง การเก็บตัวอย่างน้ำมันและวิเคราะห์ตามมาตรฐาน ISO 4406 จะช่วยแก้ปัญหาได้ตั้งแต่เนิ่นๆ

ระยะเวลาการเปลี่ยนซีลขึ้นอยู่กับสภาพการใช้งาน การทำงานที่อุณหภูมิสูงหรือของเหลวที่มีฤทธิ์รุนแรงจะทำให้อายุการใช้งานของซีลสั้นลง เมื่อคุณสร้างวาล์วขึ้นใหม่ ให้จับคู่วัสดุซีลกับประเภทของเหลวของคุณ และตรวจสอบชิ้นส่วนภายในทั้งหมดเพื่อดูการสึกหรอหรือความเสียหาย

การเปรียบเทียบโซลูชันทางเลือก

ผู้ผลิตรายอื่นเสนอเช็ควาล์วแบบควบคุมด้วยนักบิน แต่การออกแบบแผ่นแซนด์วิช Z2S 10 มีข้อดี ซีรีส์ CVS ของ Parker มีฟังก์ชันที่คล้ายกันโดยมีความสามารถในการไหลสูงกว่า 150 ลิตรต่อนาที แต่ไม่มีคุณลักษณะการเปิดล่วงหน้าที่ทำให้การเปลี่ยนแรงดันใน Z2S 10 ราบรื่นขึ้น ซีรีส์ PVG ของ Eaton ใช้ขนาดที่กะทัดรัดกว่าแต่มีตัวเลือกแรงดันในการแตกร้าวน้อยกว่า

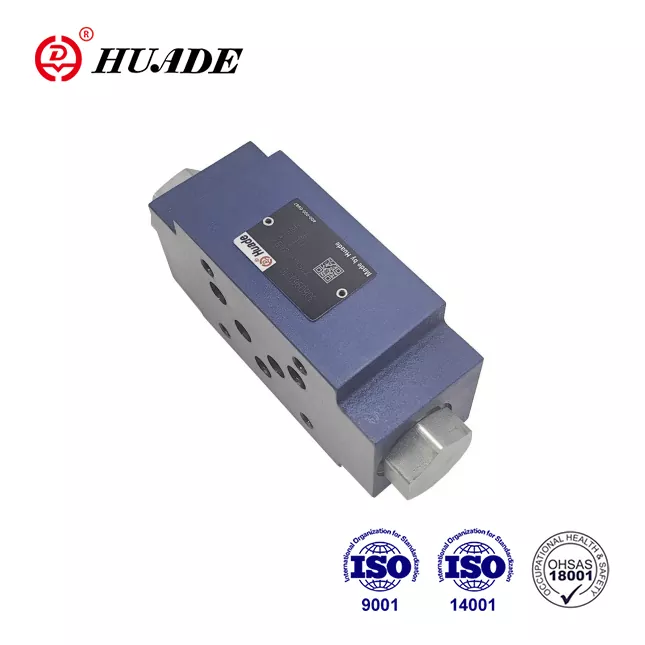

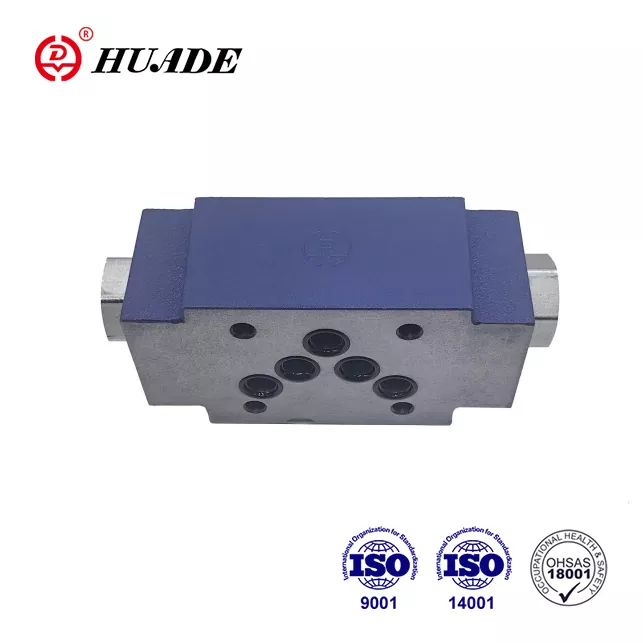

ผู้ผลิตในเอเชียบางรายเช่น Huade ผลิตวาล์วที่เข้ากันได้กับ Z2S 10 ในราคาที่ต่ำกว่า ทำงานได้เพียงพอกับการใช้งานที่มีความต้องการน้อยกว่า แต่อาจไม่ตรงกับความทนทานของ Bosch Rexroth ในสภาพแวดล้อมที่รุนแรงหรือกับน้ำมันที่ปนเปื้อน คุณภาพทางโลหะวิทยาและซีลในอุปกรณ์ดั้งเดิมโดยทั่วไปจะพิสูจน์ได้ดีกว่าตลอดอายุการใช้งานที่ยาวนาน

เช็ควาล์วธรรมดาที่ไม่มีการใช้งานนำร่องมีค่าใช้จ่ายน้อยลงและติดตั้งให้กะทัดรัดมากขึ้น อย่างไรก็ตาม ไม่สามารถควบคุมการปล่อยแรงดันที่ติดอยู่ได้ ข้อจำกัดนี้ทำให้ไม่เหมาะสมกับการใช้งานที่คุณต้องเคลื่อนย้ายแอคชูเอเตอร์ทั้งสองทิศทางภายใต้การควบคุม

ข้อกำหนดด้านแรงดันนำร่อง

การทำความเข้าใจความต้องการแรงดันนำร่องช่วยให้คุณออกแบบวงจรที่เชื่อถือได้ แผ่นแซนวิชเช็ควาล์ว Z2S 10 ต้องการแรงดันเพียงประมาณ 1.5 ถึง 10 บาร์ที่พอร์ตนำร่องจึงจะเปิดได้เต็มที่ ขึ้นอยู่กับแรงดันและการไหลหลัก ข้อกำหนดที่ต่ำนี้หมายความว่าคุณสามารถแตะแรงดันนำร่องจากวาล์วควบคุมที่มีอยู่ได้บ่อยครั้งโดยไม่ต้องเพิ่มวงจรบูสเตอร์

อัตราส่วนการเปิดควบคุมที่ประมาณ 1 ถึง 11.5 ระหว่างพื้นที่นำร่องและพื้นที่ก้านควบคุมหลัก ทำให้เกิดการคูณแรงดันที่น่าพอใจ กองกำลังนำร่องขนาดเล็กสร้างแรงเปิดขนาดใหญ่บนเบาะลูก ประสิทธิภาพนี้จะช่วยลดการใช้พลังงานและการสร้างความร้อนในระบบของคุณ

เมื่อแรงดันไพล็อตลดลงต่ำกว่าเกณฑ์ วาล์วจะปิดทันที แรงสปริงจะยึดลูกบอลไว้กับเบาะของมันอย่างแน่นหนา การปิดอย่างรวดเร็วนี้จะป้องกันการไหลย้อนกลับ แต่สามารถสร้างแรงดันเพิ่มขึ้นได้หากวงจรขาดการดูดซับแรงกระแทกที่เหมาะสม การเพิ่มตัวสะสมขนาดเล็กหรือวาล์วจำกัดจะช่วยลดภาวะชั่วคราวเหล่านี้

ข้อควรพิจารณาในการรวมระบบ

การรวมแผ่นแซนวิชเช็ควาล์ว Z2S 10 เข้ากับวงจรไฮดรอลิกของคุณจำเป็นต้องมีการวางแผน วาล์วจะต้องอยู่ระหว่างวาล์วควบคุมทิศทางและแอคทูเอเตอร์บนพอร์ตที่คุณต้องการล็อค ท่อไพล็อตเชื่อมต่อกับพอร์ตทำงานตรงข้ามของวาล์วกำหนดทิศทาง ดังนั้นแรงดันไพล็อตจะมาถึงโดยอัตโนมัติเมื่อคุณกลับทิศทาง

การเชื่อมต่อถังสำหรับการระบายน้ำของแกนหมุนควบคุมมีความสำคัญ เวอร์ชัน SO60 มีพอร์ต T แยกต่างหากสำหรับการระบายส่วนนำร่องลงถัง ป้องกันการสะสมแรงดันที่อาจรบกวนการทำงานของวาล์ว รุ่นมาตรฐานระบายภายในผ่านวงจรหลัก ซึ่งทำงานได้ดีในการใช้งานส่วนใหญ่ แต่อาจทำให้เกิดปัญหาในวงจรเฉพาะ

เมื่อคุณใช้วาล์ว Z2S 10 หลายตัวในระบบเดียว แต่ละวาล์วจะต้องมีสัญญาณนำร่องของตัวเอง พอร์ตนำร่องที่เชื่อมต่อข้ามสามารถสร้างการโต้ตอบที่ไม่คาดคิด ซึ่งการเปิดวาล์วหนึ่งส่งผลต่ออีกวาล์วหนึ่ง รักษาวงจรนำร่องให้เป็นอิสระ เว้นแต่คุณจะออกแบบมาโดยเฉพาะสำหรับการทำงานแบบรวม

การแก้ไขปัญหาทั่วไป

เมื่อแผ่นแซนวิชเช็ควาล์ว Z2S 10 ไม่สามารถปิดกั้นได้อย่างถูกต้อง การปนเปื้อนคือสาเหตุตามปกติ อนุภาคสิ่งสกปรกเข้าไประหว่างลูกบอลกับเบาะ ทำให้เกิดเส้นทางรั่ว การล้างระบบและการปรับปรุงการกรองจะช่วยแก้ไขปัญหาส่วนใหญ่ได้ หากยังคงมีการรั่วไหลอยู่หลังการทำความสะอาด เบาะนั่งอาจได้รับความเสียหายซึ่งต้องเปลี่ยนใหม่

หากไม่เปิดโดยใช้แรงดันนำร่องมักหมายความว่าแกนหมุนควบคุมติดอยู่ สิ่งนี้เกิดขึ้นเมื่อสารเคลือบเงาสะสมตัวจากน้ำมันที่ให้ความร้อนสูงเกินไป หรือเมื่อการปนเปื้อนของน้ำทำให้เกิดการกัดกร่อน การแยกชิ้นส่วนและการทำความสะอาดวาล์วจะทำให้การทำงานกลับคืนมา แต่คุณควรแก้ไขสาเหตุที่แท้จริงในสภาพของน้ำมันไฮดรอลิกของคุณด้วย

เสียงรบกวนที่มากเกินไปในระหว่างการเปิดมักชี้ไปที่การเกิดโพรงอากาศหรือการเปลี่ยนแปลงความดันอย่างรวดเร็ว โดยปกติคุณสมบัติการเปิดล่วงหน้าจะป้องกันสิ่งนี้ ดังนั้นสัญญาณรบกวนบ่งบอกถึงเวอร์ชันที่ไม่ได้เปิดล่วงหน้าหรือชิ้นส่วนภายในที่สึกหรอซึ่งทำให้ลำดับการเปิดล่าช้า การตรวจสอบเวอร์ชันและการตรวจสอบการสึกหรอจะช่วยระบุการแก้ไขที่จำเป็น

การตอบสนองที่ช้าต่อสัญญาณไพล็อตอาจบ่งบอกถึงแรงดันไพล็อตต่ำหรือการรั่วไหลภายในรอบสปูลควบคุม การวัดแรงดันไพล็อตที่ทางเข้าวาล์วจะช่วยยืนยันว่าวงจรของคุณมีสัญญาณเพียงพอหรือไม่ การรั่วไหลภายในจำเป็นต้องสร้างวาล์วใหม่พร้อมซีลใหม่และการตรวจสอบสภาพของสปูลรู

ต้นทุนและความพร้อมใช้งาน

ราคาสำหรับเช็ควาล์วแผ่นแซนวิช Z2S 10 แตกต่างกันไปตามภูมิภาคและซัพพลายเออร์ วาล์ว Bosch Rexroth ของแท้ผ่านผู้จัดจำหน่ายที่ได้รับอนุญาตในสหราชอาณาจักรมีราคาประมาณ 605 ปอนด์ก่อนรวมภาษีมูลค่าเพิ่มสำหรับรุ่นมาตรฐาน ราคาในภูมิภาคอื่นๆ จะแตกต่างกันไปขึ้นอยู่กับเครือข่ายการจัดจำหน่ายในท้องถิ่นและอากรนำเข้า

ซัพพลายเออร์ทางเลือกและผลิตภัณฑ์ที่ใช้ร่วมกันได้มีราคาถูกกว่า สินค้าเทียบเท่าที่ผลิตในเอเชียอาจต่ำกว่าราคาของบ๊อช 30 ถึง 50 เปอร์เซ็นต์ ขณะเดียวกันก็รักษาคุณภาพที่เหมาะสมสำหรับการใช้งานที่มีความสำคัญน้อยกว่า การซื้อผ่านแพลตฟอร์มการจัดหาสินค้าอุตสาหกรรม เช่น MISUMI หรือตลาดกลางทั่วไป เช่น eBay บางครั้งอาจให้ส่วนลด แม้ว่าการตรวจสอบความถูกต้องจะมีความสำคัญก็ตาม

ระยะเวลารอคอยสินค้าขึ้นอยู่กับว่าผู้จัดจำหน่ายมีสต็อกเวอร์ชันเฉพาะที่คุณต้องการหรือไม่ รุ่นทั่วไป เช่น รุ่น double-port 1.5 bar จัดส่งจากสินค้าคงคลังอย่างรวดเร็ว การกำหนดค่าที่ผิดปกติพร้อมตัวเลือกพิเศษอาจต้องมีคำสั่งซื้อจากโรงงานโดยใช้เวลาจัดส่งหลายสัปดาห์ การวางแผนล่วงหน้าและการบำรุงรักษาอะไหล่สำหรับเครื่องจักรที่สำคัญจะช่วยป้องกันการหยุดทำงานที่มีค่าใช้จ่ายสูง

แนวโน้มสิ่งแวดล้อมและอนาคต

อุปกรณ์ไฮดรอลิกใช้ของเหลวที่ย่อยสลายได้ทางชีวภาพมากขึ้นเรื่อยๆ เพื่อลดผลกระทบต่อสิ่งแวดล้อมจากการรั่วไหลและการรั่วไหล แผ่นแซนด์วิชเช็ควาล์ว Z2S 10 ปรับให้เข้ากับแนวโน้มนี้ผ่านตัวเลือกซีล FKM ที่เข้ากันได้กับ HETG และของเหลวจากชีวภาพอื่นๆ ความเข้ากันได้นี้ช่วยให้คุณสามารถอัพเกรดเป็นระบบไฮดรอลิกที่เป็นมิตรต่อสิ่งแวดล้อมโดยไม่ต้องเปลี่ยนวาล์วทั้งหมด

กฎระเบียบด้านการปล่อยมลพิษที่เข้มงวดยิ่งขึ้นผลักดันให้มีการปิดผนึกที่ดีขึ้นในระบบไฮดรอลิก การปิดกั้นการรั่วไหลเป็นศูนย์ใน Z2S 10 ช่วยให้เครื่องจักรมีคุณสมบัติตรงตามมาตรฐานเหล่านี้ อุปกรณ์ที่ทำงานในสภาพแวดล้อมที่ละเอียดอ่อน เช่น การแปรรูปอาหารหรือห้องปลอดเชื้อจะได้รับประโยชน์เป็นพิเศษจากการปิดผนึกที่เชื่อถือได้ของวาล์วนี้

การพัฒนาในอนาคตอาจนำการตรวจสอบแบบอิเล็กทรอนิกส์มาสู่วาล์วไฮดรอลิก เซ็นเซอร์ตรวจจับแรงดันไพล็อต อัตราการไหล หรือตำแหน่งของวาล์วสามารถรวมเข้ากับระบบควบคุมเครื่องจักรได้ แม้ว่าการออกแบบ Z2S 10 ขั้นพื้นฐานจะยังคงเป็นเพียงกลไกเท่านั้น แต่ส่วนเพิ่มเติมเหล่านี้จะช่วยให้สามารถคาดการณ์การบำรุงรักษาและเพิ่มประสิทธิภาพระบบได้ดีขึ้น

การตัดสินใจเลือกที่ถูกต้อง

การเลือกเช็ควาล์วเพลทแซนด์วิช Z2S 10 เหมาะสมเมื่อคุณต้องการการกักเก็บแรงดันที่เชื่อถือได้ในบรรจุภัณฑ์ขนาดกะทัดรัด การติดตั้งแผ่นแซนด์วิชช่วยประหยัดพื้นที่และลดจุดรั่วที่อาจเกิดขึ้นเมื่อเปรียบเทียบกับการติดตั้งวาล์วแบบอินไลน์ การดำเนินการนำร่องช่วยให้คุณควบคุมการปล่อยได้โดยไม่ต้องใช้วงจรเพิ่มเติมที่ซับซ้อน

พิจารณาระดับความดัน ข้อกำหนดในการไหล และประเภทของของเหลวเมื่อสั่งซื้อ ปรับแรงดันการแตกร้าวให้ตรงกับความต้องการของระบบ โดยปรับสมดุลระหว่างความต้านทานต่ำในการไหลอิสระและพรีโหลดที่เพียงพอสำหรับเบาะนั่งที่มั่นคง เลือกซีล FKM หากคุณใช้ผลิตภัณฑ์อื่นนอกเหนือจากน้ำมันแร่เพื่อรับประกันอายุการใช้งานซีลที่ยาวนาน

Z2S 10 ทำงานได้ดีที่สุดในระบบที่มีความสะอาดของของเหลวที่ดีและมีการบำรุงรักษาตามปกติ หากการทำงานของคุณมีแนวโน้มที่จะละเลยการบำรุงรักษาหรือสภาพที่สกปรกมาก วาล์วอาจประสบปัญหาด้านความน่าเชื่อถือ ในกรณีดังกล่าว การออกแบบที่แข็งแกร่งยิ่งขึ้นพร้อมช่องว่างที่มากขึ้นอาจให้บริการได้ดีกว่าแม้จะมีอัตราการรั่วไหลที่สูงขึ้นก็ตาม

สำหรับการใช้งานไฮดรอลิกทางอุตสาหกรรมส่วนใหญ่ที่ต้องการการยึดตำแหน่งและการปล่อยแบบควบคุม แผ่นแซนด์วิชเช็ควาล์ว Z2S 10 มอบประสิทธิภาพที่เชื่อถือได้ในราคาที่สมเหตุสมผล ประวัติที่ยาวนานและความพร้อมใช้งานอย่างกว้างขวางทำให้ผลิตภัณฑ์นี้เป็นตัวเลือกที่ปลอดภัยสำหรับการออกแบบใหม่และการใช้งานทดแทน
