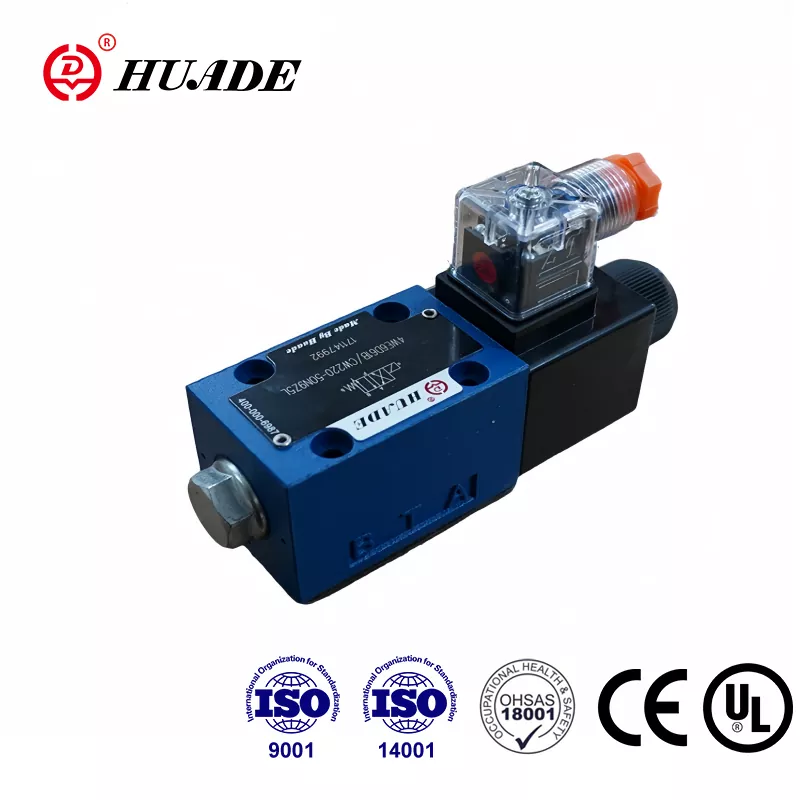

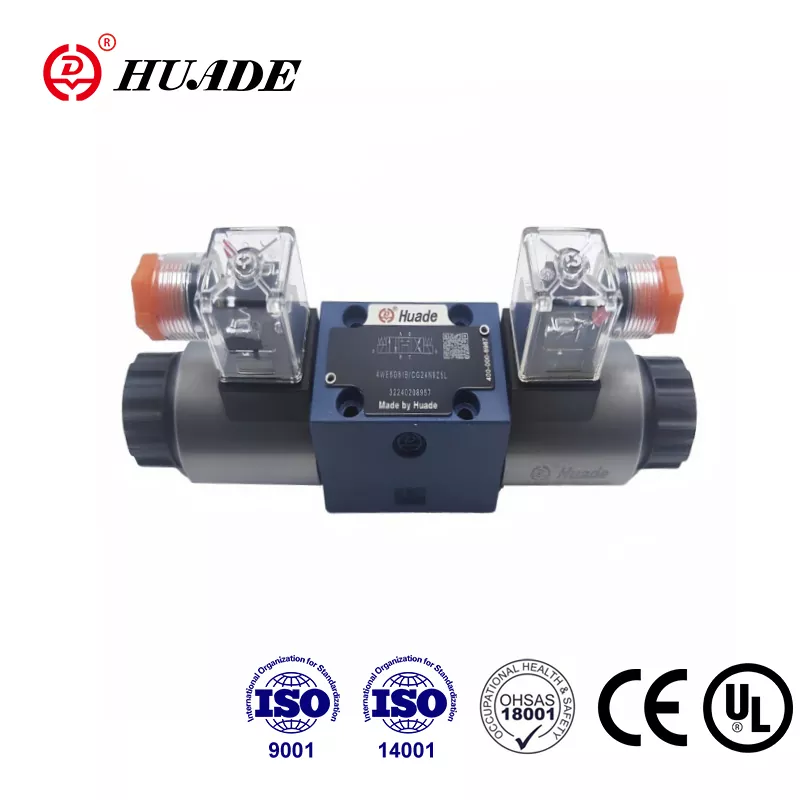

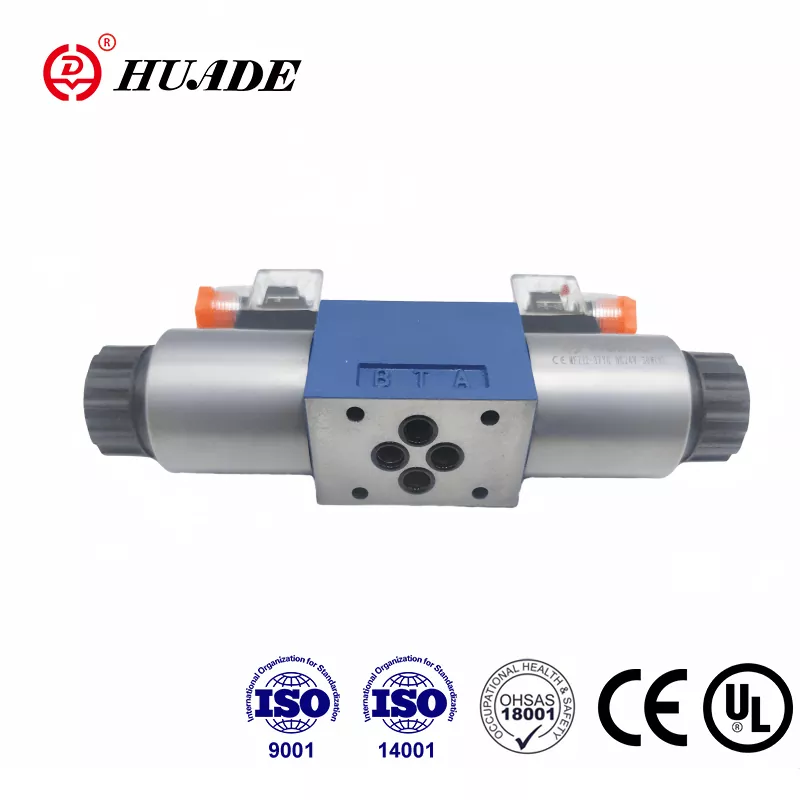

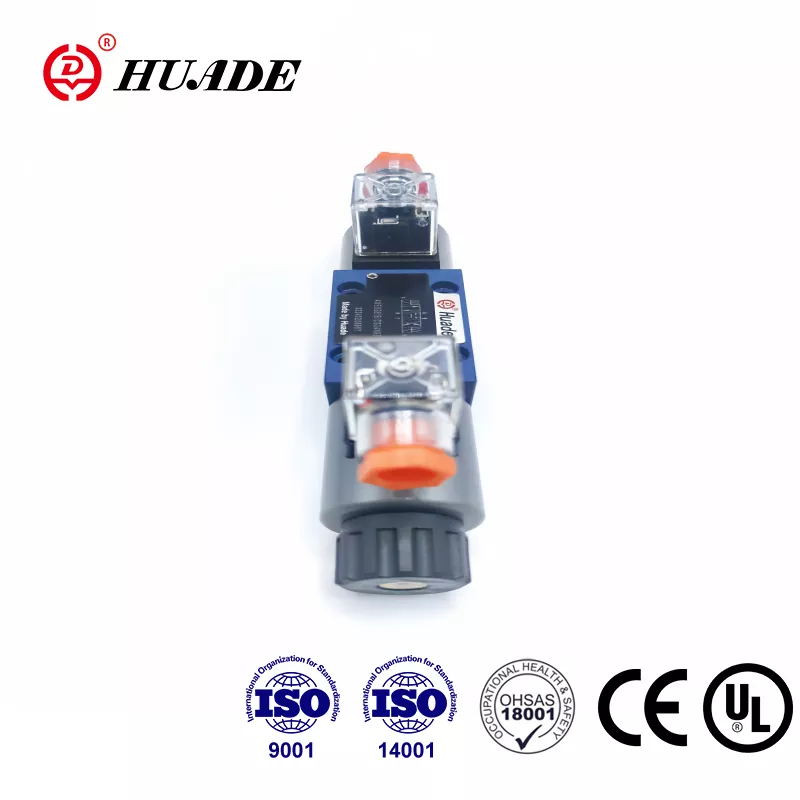

วาล์วควบคุมทิศทาง 4WE 6 E สำหรับ Rexroth

Huafilter เชี่ยวชาญในการจัดหาวาล์วควบคุมทิศทางไฮดรอลิก Huade® และซ่อมแซมระบบไฮดรอลิกในประเทศจีน Huade®เป็นแบรนด์ระดับชาติที่มีชื่อเสียงในประเทศจีน เรากลายเป็นผู้จัดจำหน่ายระดับนานาชาติที่ได้รับอนุญาตจาก Huade วาล์วควบคุมทิศทาง 4WE 6 E สำหรับ Rexroth สามารถแข่งขันกับผลิตภัณฑ์ที่มีชื่อเสียงในด้านคุณภาพและราคาที่ต่ำกว่า มีเทคโนโลยีที่ล้ำหน้ากว่าและมีความทนทานมากกว่าผลิตภัณฑ์ที่คล้ายคลึงกันในกลุ่มผลิตภัณฑ์นี้ สปูลวาล์วทิศทางแต่ละตัวมีการรับประกันหนึ่งปี เรามั่นใจว่าคุณภาพสามารถตอบสนองความต้องการของลูกค้าได้ เรามีวิศวกรที่มีประสบการณ์ซึ่งสามารถให้บริการเลือกเปลี่ยนทดแทนได้ เรายินดีต้อนรับพันธมิตรจากทั่วทุกมุมโลกอย่างจริงใจเพื่อให้บรรลุความร่วมมือแบบ win-win

Huade ก่อตั้งขึ้นผ่านความร่วมมือเชิงกลยุทธ์ระหว่างรัฐบาลจีนและเยอรมันในปี 1979 และเป็นแบรนด์ที่โดดเด่นในอุตสาหกรรมไฮดรอลิกของจีน วาล์วสปูลทิศทาง Huade® ประเภท 4WE 6 E เป็นทางเลือกที่ราคาไม่แพงสำหรับรุ่นเดียวกันที่ Rexroth นำเสนอ Huade ให้ความสำคัญกับคุณภาพเพื่อให้แน่ใจว่าวาล์วควบคุมทิศทางทุกตัวมีประสิทธิภาพที่เหนือกว่า ชุดโซลินอยด์วาล์วทิศทางผ่านการรับรอง CE วาล์วทิศทางชนิดนี้ขายดี วาล์วจะถูกบรรจุในกล่องมาตรฐานพร้อมฉลากป้องกันการปลอมแปลง โรงงานผ่านการรับรองระบบหลัก 3 รายการ ได้แก่ การจัดการคุณภาพ การจัดการสิ่งแวดล้อม และการจัดการอาชีวอนามัยและความปลอดภัย วาล์วไฮดรอลิก Huade® ใช้กันอย่างแพร่หลายในเครื่องจักรทางวิศวกรรมและการก่อสร้าง โลหะวิทยา เครื่องมือกล การคุ้มครองสิ่งแวดล้อม การต่อเรือ การบินและอวกาศ การขนส่งทางรถไฟ ปิโตรเลียมและปิโตรเคมี อุตสาหกรรมการทหาร และสาขาอื่น ๆ

พารามิเตอร์ผลิตภัณฑ์ของวาล์วควบคุมทิศทาง 4WE 6 E สำหรับ Rexroth

ไฮดรอลิก
แรงดันใช้งานสูงสุด พอร์ต A,B,P (㎫)		มากถึง 35.0
พอร์ต T (㎫)		21(-);16(~)
		มีสัญลักษณ์ A และ B ต้องใช้พอร์ต T เป็นพอร์ตระบายน้ำ หากแรงดันใช้งานสูงกว่าแรงดันถังที่อนุญาต
Max.flow (ลิตร/นาที)		80(-);60(~)
ของเหลวความดัน		น้ำมันแร่หรือฟอสเฟตเอสเตอร์
ช่วงความหนืด (mm2/s)		2.8~500
ช่วงอุณหภูมิของของเหลวความดัน (℃)		-30~+80
ระดับของการปนเปื้อน		ระดับการปนเปื้อนสูงสุดที่อนุญาตของน้ำมันไฮดรอลิกกับ NAS 1638 class9 ดังนั้นเราจึงแนะนำตัวกรองที่มีอัตราการคงอยู่ขั้นต่ำ β10≥75
ไฟฟ้า
ประเภทแรงดันไฟฟ้า		ดี.ซี	เอซี 50/60เฮิร์ต
แรงดันไฟฟ้าที่ใช้ได้ (V)		12, 24, 42, 60, 96	42, 110, 120, 230
		110, 180, 205, 220	50/60เฮิร์ต
การใช้พลังงาน (วัตต์)		30
กำลังการถือครอง (VA)		-	50
การเปิดเครื่อง (VA)		-	220
หน้าที่		อย่างต่อเนื่อง
เปลี่ยนเวลาเป็น IS0 6403	เปิด (มิลลิวินาที)	25 ถึง 45	10 ถึง 20
	ปิด (มิลลิวินาที)	10 ถึง 25	15 ถึง 40
การป้องกันตามมาตรฐาน DIN		ไอพี 65
ความถี่ในการสวิตชิ่ง (รอบ/ชม.)		มากถึง 15,000	สูงถึง 7200
ด้วยการเชื่อมต่อไฟฟ้าตัวนำป้องกัน (PE) จะต้องเชื่อมต่อตามข้อบังคับที่เกี่ยวข้อง

คุณสมบัติผลิตภัณฑ์ของวาล์วควบคุมทิศทาง 4WE 6 E สำหรับ Rexroth

คุณสมบัติ:

▶ โซลินอยด์โดยตรงกระตุ้นวาล์วสปูลทิศทางแบบประสิทธิภาพสูง

▶ โซลินอยด์ DC หรือ AC พินแบบเปียกพร้อมคอยล์แบบถอดได้

▶ ขดลวดโซลินอยด์สามารถหมุนได้ 90°

▶ ไม่จำเป็นต้องเปิดห้องควบคุมแรงดันเมื่อเปลี่ยนคอยล์

▶ การเชื่อมต่อไฟฟ้าทั้งแบบแยกส่วนหรือแบบเชื่อมต่อส่วนกลาง

▶ การแทนที่มือ ไม่จำเป็น

▶ รูปแบบการย้ายไปยัง Din 24 340 รูปแบบ A, ISO 4401 และ CETOP - RP 121H

แอปพลิเคชัน:

4WE 6 E เป็นวาล์วสปูลกำหนดทิศทางที่ทำงานด้วยโซลินอยด์ ควบคุมการสตาร์ท หยุด และทิศทางของของไหล

ฟังก์ชั่นส่วนของวาล์วควบคุมทิศทาง 4WE 6 E สำหรับ Rexroth

โดยพื้นฐานแล้ว วาล์วควบคุมทิศทางประกอบด้วยตัวเรือน (1) โซลินอยด์หนึ่งหรือสองตัว (2) แกนหมุนควบคุม (3) และสปริงส่งคืนหนึ่งหรือสองตัว (4) ในสภาวะที่ไม่มีพลังงาน แกนหมุนควบคุม (3) จะอยู่ในตำแหน่งที่เป็นกลางหรือตำแหน่งเริ่มต้นโดยใช้สปริงส่งคืน (4) (ยกเว้นแกนม้วนอิมพัลส์) แกนหมุนควบคุม (3) ทำงานผ่านโซลินอยด์พินเปียก (2) . แรงของโซลินอยด์ (2) กระทำผ่านลูกสูบ (5) บนแกนหมุนควบคุม (3) และผลักสิ่งนี้จากตำแหน่งที่เป็นกลางไปยังตำแหน่งสิ้นสุดที่ต้องการ ซึ่งให้การไหลอิสระจาก P ถึง A และ B ถึง T หรือ P ถึง B และ A ถึง T

เมื่อโซลินอยด์ (2) ไม่ทำงาน สปูลควบคุม (3) จะกลับสู่ตำแหน่งที่เป็นกลางโดยใช้สปริงส่งคืน (4)

ตัวเลือกการแทนที่ด้วยมือ (6) ช่วยให้สามารถเคลื่อนย้ายแกนหมุนควบคุม (3) โดยไม่ต้องจ่ายไฟให้กับโซลินอยด์

แผนผังโครงสร้างของซีรีย์ WE 6 61B
