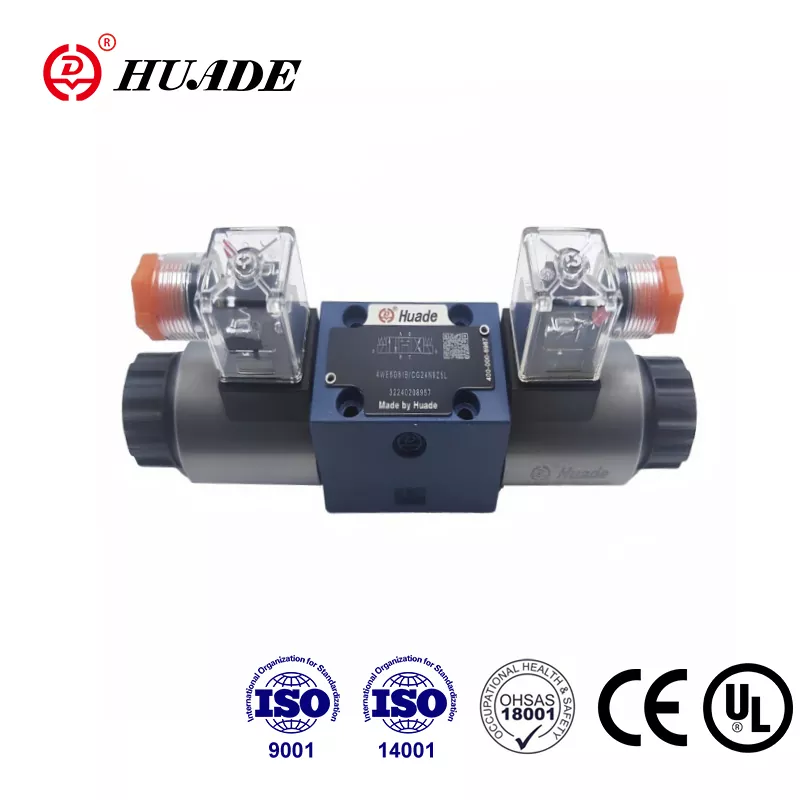

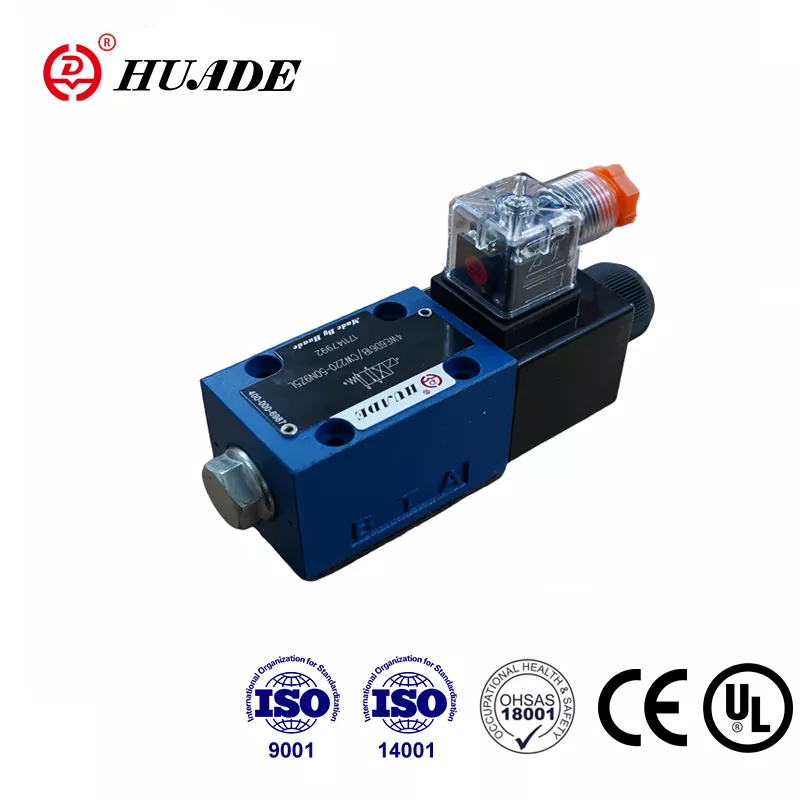

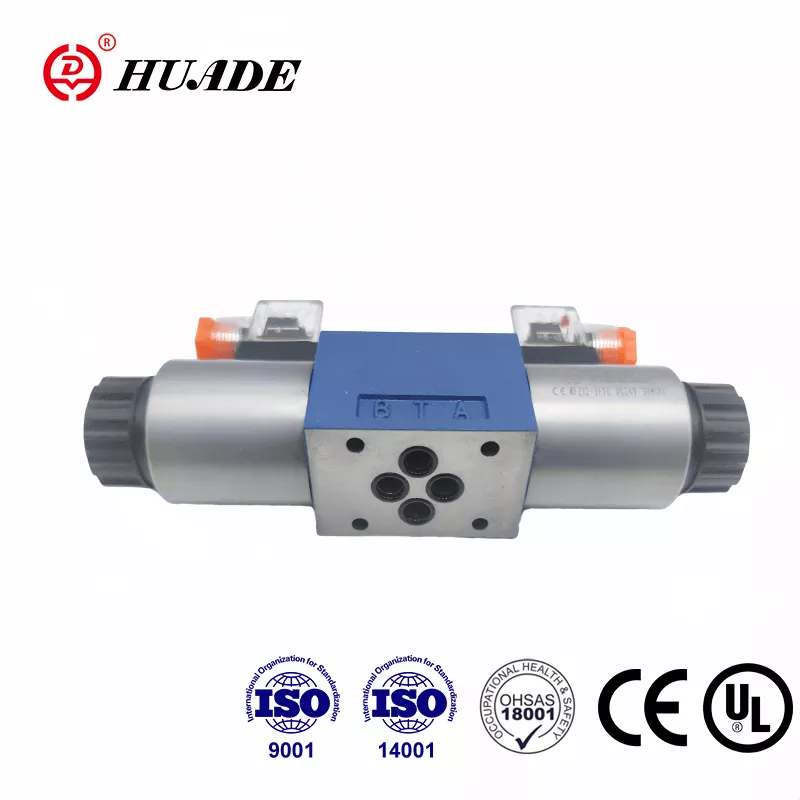

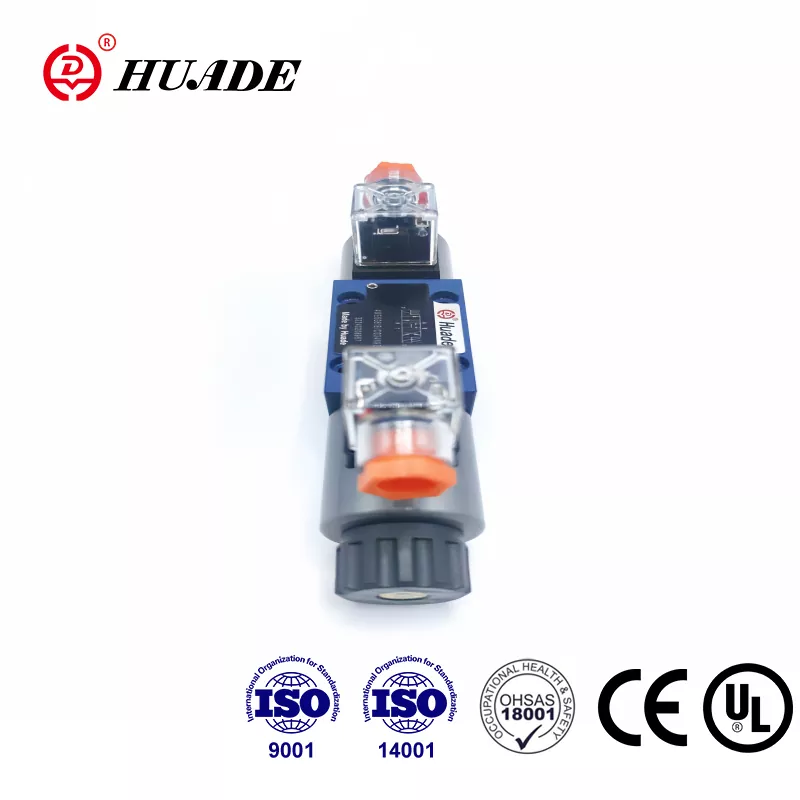

วาล์วควบคุมทิศทาง 4WE 6 Y สำหรับ Rexroth

Huafilter เป็นบริษัทอุตสาหกรรมและการค้า เราจัดการการส่งออกวาล์วทิศทางโซลินอยด์ไฮดรอลิกยี่ห้อ Huade® และซ่อมแซมระบบไฮดรอลิกในประเทศจีน เรากลายเป็นผู้จัดจำหน่ายระหว่างประเทศเพียงรายเดียวที่ได้รับอนุญาตจาก Huade วาล์วควบคุมทิศทางHuade® 4WE 6 Y สำหรับ Rexroth มีมาตรฐานสากลมาโดยตลอด มีเทคโนโลยีที่ล้ำหน้ากว่าและมีความทนทานมากกว่าผลิตภัณฑ์ที่คล้ายคลึงกันในกลุ่มผลิตภัณฑ์นี้ สามารถแข่งขันกับผลิตภัณฑ์ของ Rexroth ได้ด้วยคุณภาพดีและราคาที่ต่ำกว่า ทีมขายของเรามีบริการหลังการขายอย่างมืออาชีพ นอกจากนี้เรายังมีวิศวกรที่มีประสบการณ์ซึ่งสามารถให้การสนับสนุนด้านเทคนิคได้ทันท่วงที เรายินดีต้อนรับพันธมิตรจากทั่วทุกมุมโลกอย่างจริงใจเพื่อให้บรรลุความร่วมมือแบบ win-win

ในฐานะผู้ผลิตชั้นนำในอุตสาหกรรมไฮดรอลิกของจีน Huade ร่วมมือกับ Rexroth สองครั้งตั้งแต่ปี 1979 สปูลวาล์วทิศทาง Huade® 4WE 6 Y ถูกนำมาใช้กันอย่างแพร่หลายในสภาพแวดล้อมอุตสาหกรรมต่างๆ สามารถใช้แทนรุ่นเดียวกันกับที่ Rexroth นำเสนอได้ มีขายอย่างแพร่หลายในจีนและต่างประเทศ Huade ให้ความสำคัญกับคุณภาพเพื่อให้แน่ใจว่าวาล์วควบคุมทิศทางทุกตัวมีประสิทธิภาพที่เหนือกว่า Huade มีอุปกรณ์การผลิตขั้นสูง 750 รายการที่นำเข้าจากทั่วทุกมุมโลก ชุดโซลินอยด์วาล์วทิศทางผ่านการรับรอง CE โรงงานผ่านมาตรฐาน ISO9001, ISO14001 และ ISO45001 โซลินอยด์วาล์วไฮดรอลิก Huade® ใช้กันอย่างแพร่หลายในอุตสาหกรรมการทหารและสาขาอื่น ๆ ในประเทศจีนเนื่องจากประสิทธิภาพที่มั่นคง

พารามิเตอร์ผลิตภัณฑ์ของวาล์วควบคุมทิศทาง 4WE 6 Y สำหรับ Rexroth

ไฮดรอลิก
แรงดันใช้งานสูงสุด พอร์ต A,B,P (Mpa)		มากถึง 35.0
พอร์ต T (㎫)		21(-);16(~)
		มีสัญลักษณ์ A และ B ต้องใช้พอร์ต T เป็นพอร์ตระบายน้ำ หากแรงดันใช้งานสูงกว่าแรงดันถังที่อนุญาต
Max.flow (ลิตร/นาที)		80(-);60(~)
ของเหลวความดัน		Mineral Oils or Phosphate Ester
ช่วงความหนืด (mm2/s)		2.8~500
ช่วงอุณหภูมิของของเหลวความดัน (℃)		-30~+80
ระดับของการปนเปื้อน		ระดับการปนเปื้อนสูงสุดที่อนุญาตของน้ำมันไฮดรอลิกกับ NAS 1638 class9 ดังนั้นเราจึงแนะนำตัวกรองที่มีอัตราการคงอยู่ขั้นต่ำ β10≥75
ไฟฟ้า
ประเภทแรงดันไฟฟ้า		ดี.ซี	เอซี 50/60เฮิร์ต
แรงดันไฟฟ้าที่ใช้ได้ (V)		12, 24, 42, 60, 96	42, 110, 120, 230
		110, 180, 205, 220	50/60เฮิร์ต
การใช้พลังงาน (วัตต์)		30
กำลังการถือครอง (VA)		-	50
การเปิดเครื่อง (VA)		-	220
หน้าที่		อย่างต่อเนื่อง
เปลี่ยนเวลาเป็น IS0 6403	เปิด (มิลลิวินาที)	25 ถึง 45	10 ถึง 20
	ปิด (มิลลิวินาที)	10 ถึง 25	15 ถึง 40
การป้องกันตามมาตรฐาน DIN		ไอพี 65
ความถี่ในการสวิตชิ่ง (รอบ/ชม.)		มากถึง 15,000	สูงถึง 7200
ด้วยการเชื่อมต่อไฟฟ้าตัวนำป้องกัน (PE) จะต้องเชื่อมต่อตามข้อบังคับที่เกี่ยวข้อง

คุณสมบัติผลิตภัณฑ์ของวาล์วควบคุมทิศทาง 4WE 6 Y สำหรับ Rexroth

คุณสมบัติ:

▶ โซลินอยด์โดยตรงกระตุ้นวาล์วสปูลทิศทางแบบประสิทธิภาพสูง

▶ โซลินอยด์ DC หรือ AC พินแบบเปียกพร้อมคอยล์แบบถอดได้

▶ ขดลวดโซลินอยด์สามารถหมุนได้ 90°

▶ การเชื่อมต่อไฟฟ้าทั้งแบบแยกส่วนหรือแบบเชื่อมต่อส่วนกลาง

▶ ไม่จำเป็นต้องเปิดห้องควบคุมแรงดันเมื่อเปลี่ยนคอยล์

▶ การแทนที่มือ ไม่จำเป็น

▶ รูปแบบการย้ายไปยัง Din 24 340 รูปแบบ A, ISO 4401 และ CETOP - RP 121H

แอปพลิเคชัน:

วาล์วทิศทางประเภท 4WE 6 Y เป็นวาล์วสปูลวาล์วควบคุมทิศทางด้วยโซลินอยด์ ควบคุมการสตาร์ท หยุด และทิศทางของของไหล

ฟังก์ชั่น ส่วน และแผนผังโครงสร้างของวาล์วควบคุมทิศทาง 4WE 6 Y สำหรับ Rexroth

โดยพื้นฐานแล้ววาล์วควบคุมทิศทาง 4WE 6 ประกอบด้วยตัวเรือน (1) โซลินอยด์หนึ่งหรือสองตัว (2) แกนหมุนควบคุม (3) และสปริงส่งคืนหนึ่งหรือสองตัว (4) ในสภาวะที่ไม่มีพลังงาน แกนหมุนควบคุม (3) จะอยู่ในตำแหน่งที่เป็นกลางหรือตำแหน่งเริ่มต้นโดยใช้สปริงส่งคืน (4) (ยกเว้นแกนม้วนอิมพัลส์) แกนหมุนควบคุม (3) ทำงานผ่านโซลินอยด์พินเปียก (2) . แรงของโซลินอยด์ (2) กระทำผ่านลูกสูบ (5) บนแกนหมุนควบคุม (3) และผลักสิ่งนี้จากตำแหน่งที่เป็นกลางไปยังตำแหน่งสิ้นสุดที่ต้องการ ซึ่งให้การไหลอิสระจาก P ถึง A และ B ถึง T หรือ P ถึง B และ A ถึง T

เมื่อโซลินอยด์ (2) ไม่ทำงาน สปูลควบคุม (3) จะกลับสู่ตำแหน่งที่เป็นกลางโดยใช้สปริงส่งคืน (4)

ตัวเลือกการแทนที่มือ (6) ช่วยให้สามารถเคลื่อนย้ายแกนหมุนควบคุม (3) โดยไม่ต้องจ่ายไฟให้กับโซลินอยด์

แผนภาพโครงสร้างของ WE 6 61B
