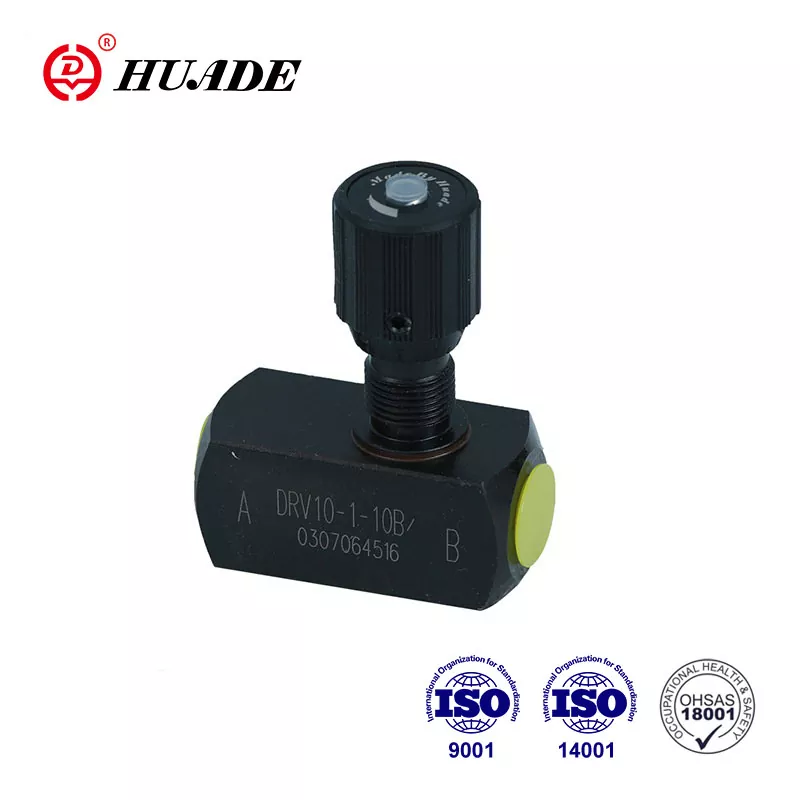

เช็ควาล์วปีกผีเสื้อ DRV

Huafilter มุ่งมั่นที่จะจัดหาวาล์วตรวจสอบปีกผีเสื้อไฮดรอลิกHuade® DRV เป็นเวลาหลายปี เราเป็นตัวแทนจำหน่าย Huade Hydraulic อย่างเป็นทางการ เราสัญญาว่าเช็ควาล์วปีกผีเสื้อ DV แต่ละตัวจะมีระยะเวลารับประกันหนึ่งปี ในช่วงระยะเวลาการรับประกัน ลูกค้าจะได้รับบริการบำรุงรักษาฟรี Huade Hydraulic เป็นองค์กรหลักในประเทศจีนและมีชื่อเสียงในระดับสูง สินค้ามีคุณภาพสูงและราคาต่ำ กำลังมองหาวาล์วไฮดรอลิกที่คุ้มค่า เลือก Huade®!

ส่งคำถาม ดาวน์โหลด PDF

รายละเอียดสินค้า

วาล์วประเภท DRV คือวาล์วปีกผีเสื้อ/เช็ควาล์ว วาล์วนี้มีโครงสร้างเรียบง่ายและใช้กันอย่างแพร่หลาย ด้วยความร่วมมือระยะยาวสองครั้งกับ Rexroth ทำให้วาล์วปีกผีเสื้อไฮดรอลิก Huade® สามารถจับคู่คุณภาพของผลิตภัณฑ์ที่คล้ายคลึงกันจากแบรนด์ต่างประเทศได้ พวกเขาเป็นทางเลือกที่เหมาะสมสำหรับแบรนด์ชั้นหนึ่งเหล่านั้น Huade® เป็นเครื่องหมายการค้าที่มีชื่อเสียงในประเทศจีน

พารามิเตอร์ผลิตภัณฑ์ของ Throttle Check Valve DRV

วัสดุ	เหล็ก	ทองเหลือง	สแตนเลส
สูงสุด แรงดันใช้งานที่อนุญาต (MPa)	ถึง 35	ถึง 15	ถึง 35
แรงดันแคร็กของเช็ควาล์ว (ชนิด DRV)	0.05 (มีแรงกดดันในการแคร็กหากจำเป็น)
ของไหล	น้ำมันแร่หรือฟอสเฟตเอสเตอร์
ช่วงอุณหภูมิของของไหล (℃)	-30 ถึง+80
ช่วงความหนืด (มม. ²/s)	10 ถึง 800
ตำแหน่งการติดตั้ง	ไม่จำเป็น

คุณสมบัติผลิตภัณฑ์และการใช้งานของวาล์วตรวจสอบปีกผีเสื้อ DRV

คุณสมบัติ:

▶ การเชื่อมต่อแบบเกลียว

▶ การติดตั้งแผ่นย่อย

แอปพลิเคชัน:

ลิ้นปีกผีเสื้อ/เช็ควาล์วประเภท DRV ทำหน้าที่กำหนดการไหลของน้ำมันที่แน่นอนในทิศทางเดียว และเพื่อให้ไหลกลับอย่างอิสระในทิศทางตรงกันข้าม

ส่วนและสัญลักษณ์ของ Throttle Check Valve DRV

วาล์วปีกผีเสื้อ/เช็ควาล์ว DRV ประกอบด้วยตัวเรือน (1) ปุ่มปรับ (2) พร้อมอุปกรณ์ล็อค (3) เมื่อหมุนปุ่มปรับ (2) ไปทางซ้าย สปินเดิล (4) ที่มีหมุดปีกผีเสื้อ (5) จะเพิ่มส่วนการไหล (6) ไปที่สูงสุด เมื่อหมุนปุ่มปรับ (2) ไปทางขวา แกนหมุน (4) พร้อมหมุดปีกผีเสื้อ (5) จะลดส่วนการไหล (6) จนกระทั่งปิดสนิทโดยไม่มีการรั่วซึม สำหรับการตั้งค่าซ้ำ จะมีการกำหนดสเกลสี (7) ไว้ที่ปลายด้านบนของสปินเดิล (4) พื้นที่ของสามเหลี่ยมสี (8) ที่แสดงแสดงว่าวาล์วเปิดอยู่ไกลแค่ไหน (ยิ่งสามเหลี่ยมสีใหญ่เท่าใดช่องเปิดก็จะยิ่งมากขึ้น) . การตั้งค่าการไหลถูกล็อคโดยใช้อุปกรณ์ล็อค (3)

โครงสร้างของเช็ควาล์วปีกผีเสื้อ DRV
