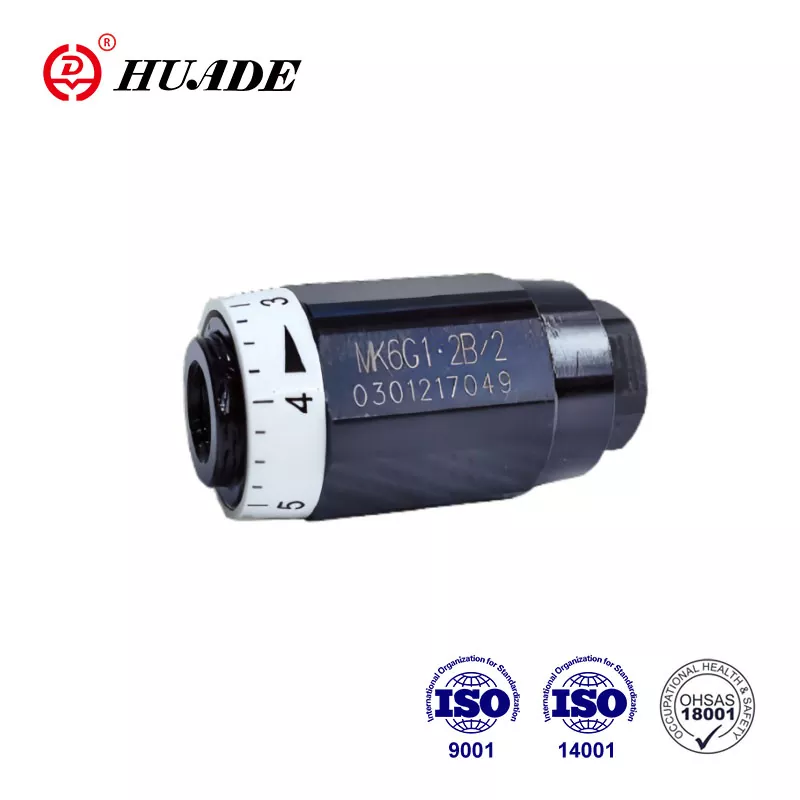

วาล์วประเภท Mk คือเช็ควาล์วปีกผีเสื้อที่ขึ้นกับแรงดันและความหนืด วาล์วนี้ผลิตโดย Huade Hydraulic เป็นวาล์วไหลที่ใช้กันอย่างแพร่หลายที่สุด วาล์วไหลไฮดรอลิกHuade®ดึงดูดผู้บริโภคจำนวนมาก Huade เป็นเครื่องหมายการค้าที่มีชื่อเสียงในประเทศจีน โรงงานมีเครื่องจักรมากกว่า 750 เครื่องนำเข้าจากทั่วทุกมุมโลกเพื่อควบคุมคุณภาพของผลิตภัณฑ์อย่างเข้มงวด บรรจุภัณฑ์ผลิตภัณฑ์ของเช็ควาล์วปีกผีเสื้อ MK สามารถปรับแต่งได้ เช่น การใช้กล่องมาตรฐาน บรรจุภัณฑ์สูญญากาศ หรือกล่องไม้อัด
|
ข้อมูลทางเทคนิค (สำหรับการใช้งานนอกพารามิเตอร์เหล่านี้ โปรดปรึกษาเรา!) |
|||||||
|
ขนาด |
6 |
8 |
10 |
15 |
20 |
25 |
30 |
|
การไหลสูงสุด (ลิตร/นาที) |
15 |
30 |
50 |
140 |
200 |
300 |
400 |
|
ความดัน (เมกะปาสคาล) |
สูงถึง 31.5 |
||||||
|
ความดันการแคร็ก (MPa) |
0.05 (Type MK) |
||||||
|
ของเหลวความดัน |
น้ำมันแร่หรือฟอสเฟตเอสเตอร์ |
||||||
|
ช่วงความหนืด (มม. ²/s) |
10 ถึง 800 |
||||||
|
ช่วงอุณหภูมิของเหลวความดัน (℃) |
-30 ถึง+80 |
||||||
คุณสมบัติ:
▶ เหมาะสำหรับการติดตั้งแบบอินไลน์โดยตรง
▶ ขึ้นอยู่กับแรงดันและความหนืด
แอปพลิเคชัน:
วาล์วนี้เป็นวาล์วตรวจสอบปีกผีเสื้อแบบท่อที่ติดตั้งโดยตรงบนไปป์ไลน์ พอร์ตปีกผีเสื้อของวาล์วใช้โครงสร้างร่องสามเหลี่ยมตามแนวแกนและมีข้อกำหนด 7 รายการและเธรดการเชื่อมต่อสองรายการ หน้าที่หลักของวาล์วปีกผีเสื้อ MK คือการควบคุมความเร็วของแอคชูเอเตอร์
เมื่อกระแสไหลผ่านวาล์วในทิศทางควบคุมปริมาณ สปริงและของไหลจะกดก้านวาล์วลงบนบ่าของมัน ซึ่งจะช่วยปิดกั้นการไหล ของไหลจะไหลผ่านการเจาะด้านข้างไปยังจุดควบคุม ซึ่งเกิดขึ้นระหว่างตัวเรือน (2) และปลอกแบบปรับได้ (1) ในทิศทางตรงกันข้าม แรงดันของของไหลจะกระทำบนใบหน้าของก้านวาล์ว โดยจะยกมันออกจากที่นั่งและ ช่วยให้ของเหลวไหลผ่านวาล์วได้อย่างอิสระไม่มีการควบคุม ในเวลาเดียวกัน ส่วนหนึ่งของของไหลที่ไหลผ่านช่องว่างวงแหวนทำให้เกิดผลในการทำความสะอาดตัวเองตามที่ต้องการ
โครงสร้างของเช็ควาล์วปีกผีเสื้อชนิด MK
สัญลักษณ์ของเช็ควาล์วปีกผีเสื้อประเภท MK
