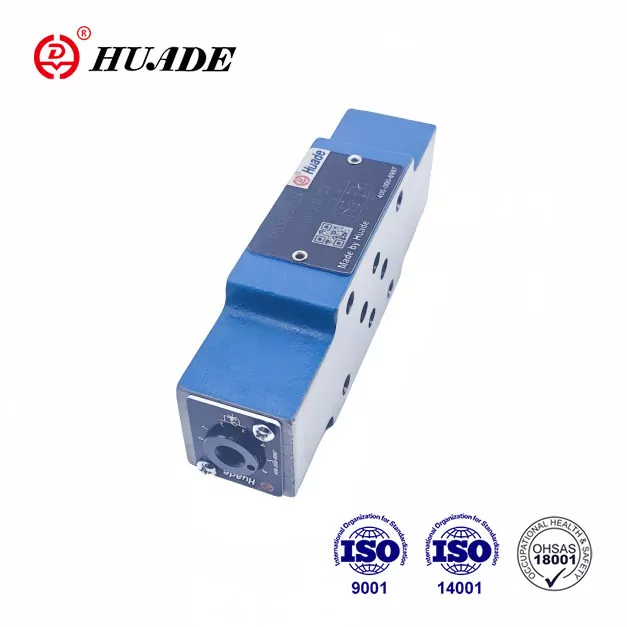

เช็ควาล์วปีกผีเสื้อ Z2FS 6

Huafilter เริ่มต้นธุรกิจส่งออกวาล์วตรวจสอบปีกผีเสื้อคู่ Huade® Z2FS 6 หลังจากมาเป็นตัวแทนของ Huade Hydraulic ในปี 2023 Huade Hydraulic เป็นรองประธานหน่วยของสมาคมอุตสาหกรรมซีลไฮดรอลิกและนิวเมติกของจีน เช็ควาล์วปีกผีเสื้อHuade®ใช้ในอุตสาหกรรมหลายประเภท เนื่องจากประสิทธิภาพที่เหนือกว่าและราคาที่ต่ำ ผลิตภัณฑ์ของพวกเขาจึงจำหน่ายทั่วประเทศและทั่วโลก กำลังมองหาเช็ควาล์วปีกผีเสื้อคู่แบบไฮดรอลิกที่คุ้มค่า เลือก Huade®!

วาล์วประเภท Z 2 FS 6 เป็นวาล์วปีกผีเสื้อ/เช็ควาล์วคู่ในการออกแบบแผ่นแซนวิช วาล์วนี้เหมาะสำหรับการประกอบซ้อนในแนวตั้ง และใช้สำหรับการควบคุมมิเตอร์วัดทางเข้าหรือทางออก จากความร่วมมือระยะยาวสองครั้งกับ Rexroth ทำให้คันเร่ง Z2FS 6 นี้สอดคล้องกับ Rexroth ในด้านประสิทธิภาพและสามารถแทนที่ซีรีส์ Rexroth® Z2FS6 3XB ได้ เป็นทางเลือกที่เหมาะสมสำหรับ Rexroth

พารามิเตอร์ผลิตภัณฑ์ของ Throttle Check Valve Z2FS 6

ข้อมูลทางเทคนิค (สำหรับแอปพลิเคชันที่อยู่นอกพารามิเตอร์เหล่านี้ โปรดปรึกษาเรา!)
ขนาด	6	16	22
การไหลสูงสุด (ลิตร/นาที)	80	250	350
แรงดันใช้งานสูงสุด(MPa)	31.5	35
ของเหลวความดัน	น้ำมันแร่ (สำหรับซีล NBR) หรือฟอสเฟตเอสเตอร์ (สำหรับซีล FPM)
ช่วงความหนืด (มม. ²/s)	10 ถึง 800
ช่วงอุณหภูมิของของไหล (℃)	-30 ถึง+80

คุณสมบัติผลิตภัณฑ์และการใช้งานของวาล์วตรวจสอบปีกผีเสื้อ Z2FS 6

คุณสมบัติ:

▶ การออกแบบแผ่นแซนด์วิช

▶ รูปแบบการย้ายไปยัง DIN 24 340 จาก A, ISO 4401 และ CETOP - RP 121H

▶ การจำกัดการไหลหลักหรือนำร่องด้วยพอร์ตบริการสองพอร์ต

▶ การควบคุมมิเตอร์เข้าหรือออก

แอปพลิเคชัน:

เช็ควาล์วปีกผีเสื้อ Z2FS 6 ใช้เพื่อจำกัดการไหลของน้ำมันหลักหรือนำร่องที่พอร์ตบริการหนึ่งหรือสองพอร์ต

ส่วนและสัญลักษณ์ของเช็ควาล์วปีกผีเสื้อ Z2FS 6

ลิ้นปีกผีเสื้อ/เช็ควาล์วสองตัวที่จัดวางอย่างสมมาตรจะจำกัดการไหล (โดยใช้แกนหมุนปีกผีเสื้อแบบปรับได้) ในทิศทางเดียวและอนุญาตให้ไหลกลับอย่างอิสระในอีกทิศทางหนึ่ง

การจำกัดการไหลหลัก

ลิ้นปีกผีเสื้อคู่/เช็ควาล์วจะติดตั้งอยู่ระหว่างวาล์วควบคุมทิศทางและแผ่นย่อยเพื่อเปลี่ยนความเร็วของแอคชูเอเตอร์ (จำกัดการไหลหลัก)

การจำกัดการไหลของนักบิน

ในกรณีของวาล์วควบคุมทิศทางที่ดำเนินการโดยนักบิน อาจใช้ลิ้นปีกผีเสื้อ/เช็ควาล์วคู่เป็นการปรับโช้คของนักบิน (จำกัดการไหลของไพล็อต) ในกรณีนี้จะติดตั้งระหว่างวาล์วหลักและวาล์วไพล็อต

โครงสร้างปีกผีเสื้อคู่/เช็ควาล์ว รุ่น Z2FS6 30B
