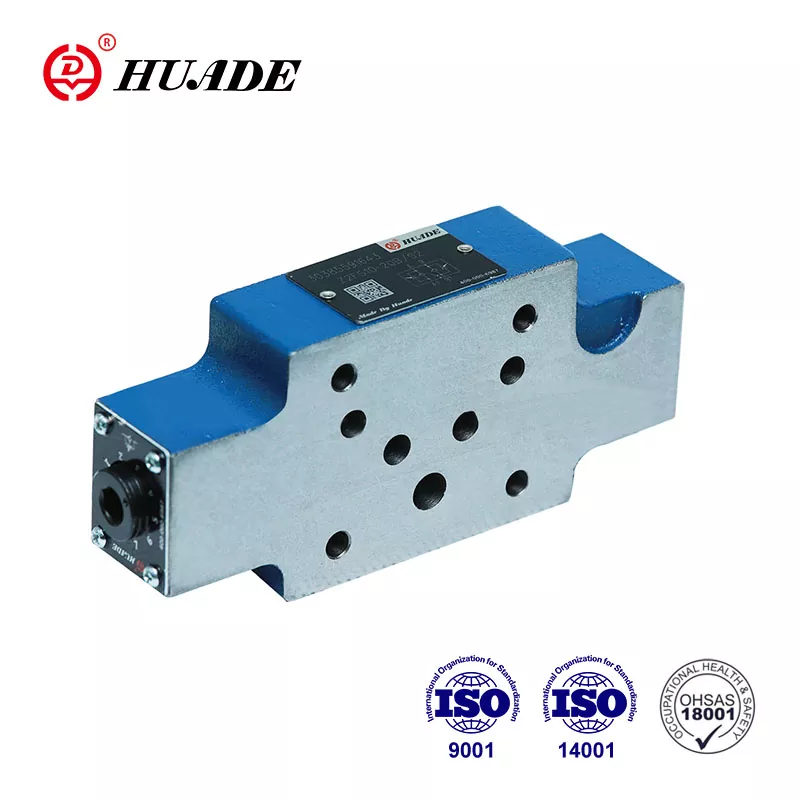

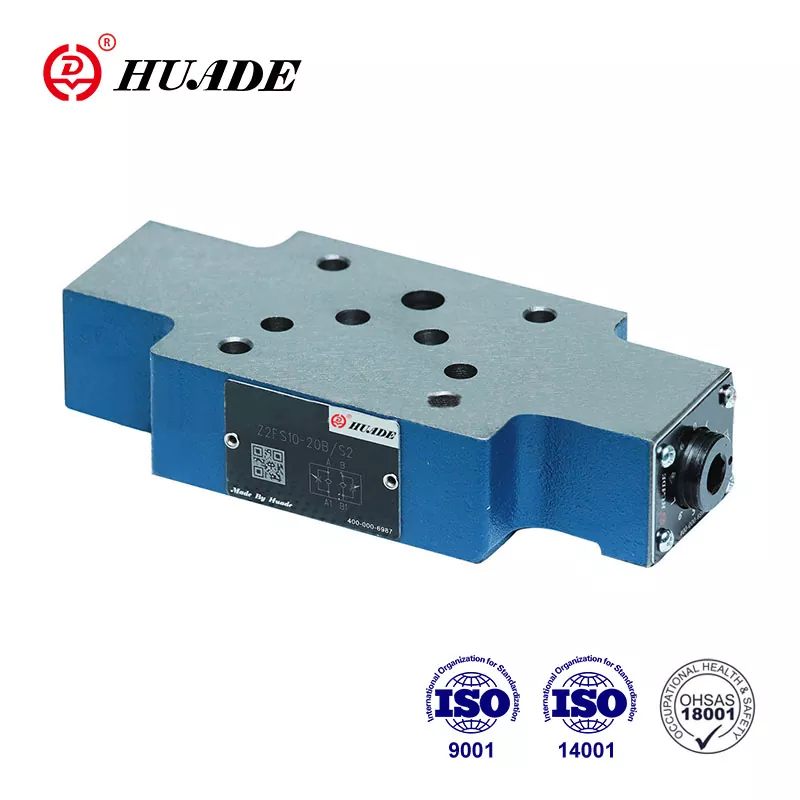

เช็ควาล์วปีกผีเสื้อ Z2FS 10

เราคือผู้จำหน่ายชิ้นส่วนไฮดรอลิกในประเทศจีน ธุรกิจส่งออกระหว่างประเทศคือการจัดหาเช็ควาล์วปีกผีเสื้อไฮดรอลิก Huade® และธุรกิจในประเทศคือบริการซ่อมวาล์วไฮดรอลิก Huade Hydraulic เป็นองค์กรหลักในอุตสาหกรรมไฮดรอลิกของจีน เช็ควาล์วปีกผีเสื้อ Z2FS 10 มีชื่อเสียงในด้านคุณภาพและราคาที่ต่ำกว่า ในฐานะผู้จัดจำหน่ายที่ได้รับอนุญาต เราให้บริการลูกค้าที่เป็นเลิศและวาล์วไหลไฮดรอลิกราคาไม่แพงแก่ลูกค้าของเรา

ลิ้นปีกผีเสื้อ/เช็ควาล์วคู่ Z 2 FS10...20B/... อยู่ในรูปแบบแผ่นแซนวิช สามารถประกอบในแนวตั้งได้ ด้วยการแนะนำเทคโนโลยีล้ำสมัยจาก Rexroth ทำให้ Huade® Z2FS 10 สามารถเข้าถึงระดับเดียวกับผลิตภัณฑ์ Rexroth ในแง่ของประสิทธิภาพ คุณภาพ และความเข้ากันได้ วาล์วปีกผีเสื้อHuade®ได้รับการยอมรับจากตลาดอย่างกว้างขวางและความไว้วางใจจากผู้ใช้

พารามิเตอร์ผลิตภัณฑ์ของ Throttle Check Valve Z2FS 10

ขนาด	10
การไหลสูงสุด (ลิตร/นาที)	160
แรงดันใช้งานสูงสุด(MPa)	31.5
ของเหลวความดัน	น้ำมันแร่ (สำหรับซีล NBR) หรือฟอสเฟตเอสเตอร์ (สำหรับซีล FPM)
ช่วงความหนืด (มม. ²/s)	10 ถึง 800
ช่วงอุณหภูมิของของไหล (℃)	-30 ถึง+80

คุณสมบัติผลิตภัณฑ์และการใช้งานของวาล์วตรวจสอบปีกผีเสื้อ Z2FS 10

คุณสมบัติ:

▶ การออกแบบแผ่นแซนด์วิช

▶ รูปแบบการย้ายไปยัง DIN 24 340 จาก A, ISO 4401 และ CETOP - RP 121H

▶ การจำกัดการไหลหลักหรือนำร่องของพอร์ตบริการสองพอร์ต

▶ การควบคุมมิเตอร์เข้าหรือออก

แอปพลิเคชัน:

เช็ควาล์วปีกผีเสื้อคู่ Z2FS 10 ใช้เพื่อจำกัดการไหลของน้ำมันหลักหรือนำร่องที่พอร์ตบริการหนึ่งหรือสองพอร์ต ลิ้นปีกผีเสื้อ/เช็ควาล์วสองตัวที่จัดเรียงอย่างสมมาตรจะจำกัดการไหล (โดยใช้แกนหมุนปีกผีเสื้อแบบปรับได้) ในทิศทางเดียวและอนุญาตให้ไหลกลับอย่างอิสระในอีกด้านหนึ่ง ทิศทาง.

ส่วนและสัญลักษณ์ของเช็ควาล์วปีกผีเสื้อ Z2FS 10

วาล์วประเภท Z 2 FS10...20B/... เป็นวาล์วปีกผีเสื้อ/เช็ควาล์วคู่แบบแซนวิชเพลท

การจำกัดการไหลหลัก

ลิ้นปีกผีเสื้อคู่/เช็ควาล์วจะติดตั้งอยู่ระหว่างวาล์วควบคุมทิศทางและแผ่นย่อยเพื่อเปลี่ยนความเร็วของแอคชูเอเตอร์ (จำกัดการไหลหลัก)

การจำกัดการไหลของนักบิน

ในกรณีของวาล์วกำหนดทิศทางที่ดำเนินการโดยนักบิน อาจใช้ลิ้นปีกผีเสื้อ/เช็ควาล์วคู่เป็นการปรับโช้คของไพล็อต (จำกัดการไหลของไพล็อต) ในกรณีนี้จะติดตั้งระหว่างวาล์วหลักและวาล์วไพล็อต

โครงสร้างวาล์วปีกผีเสื้อ/เช็ควาล์ว Type Z 2 FS10...20B
