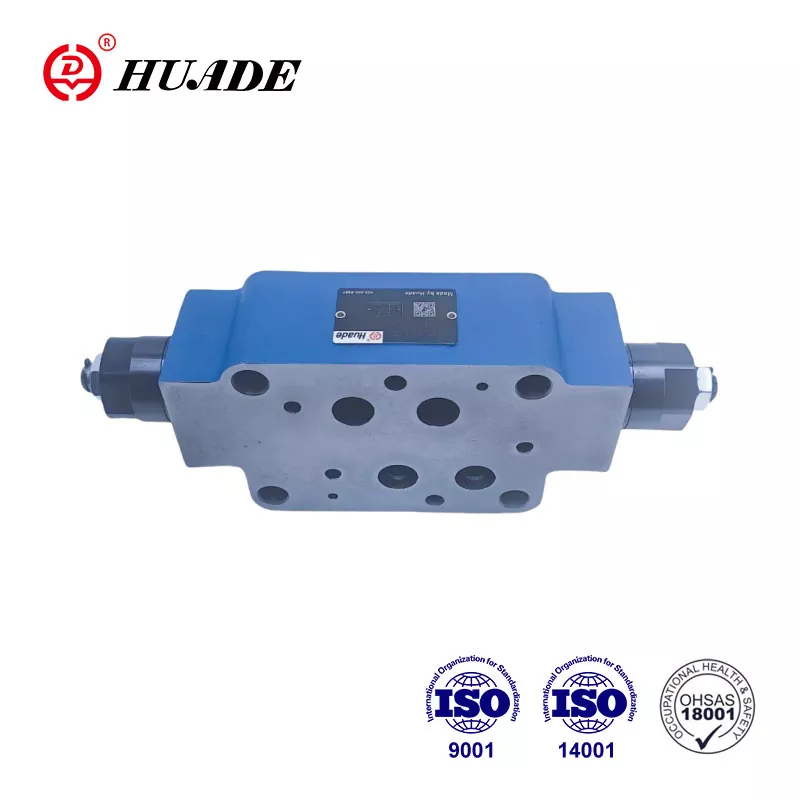

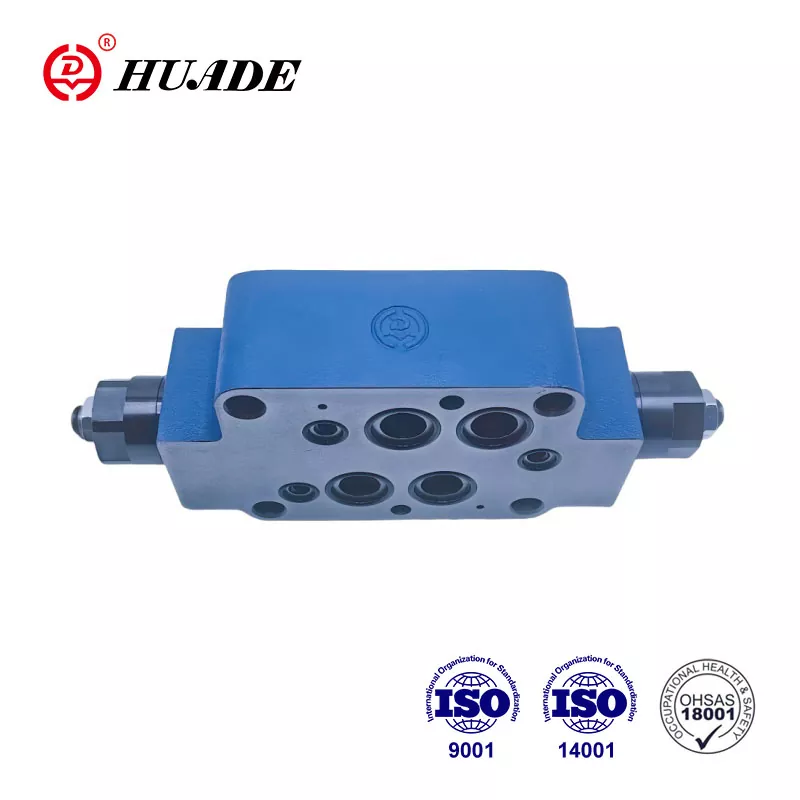

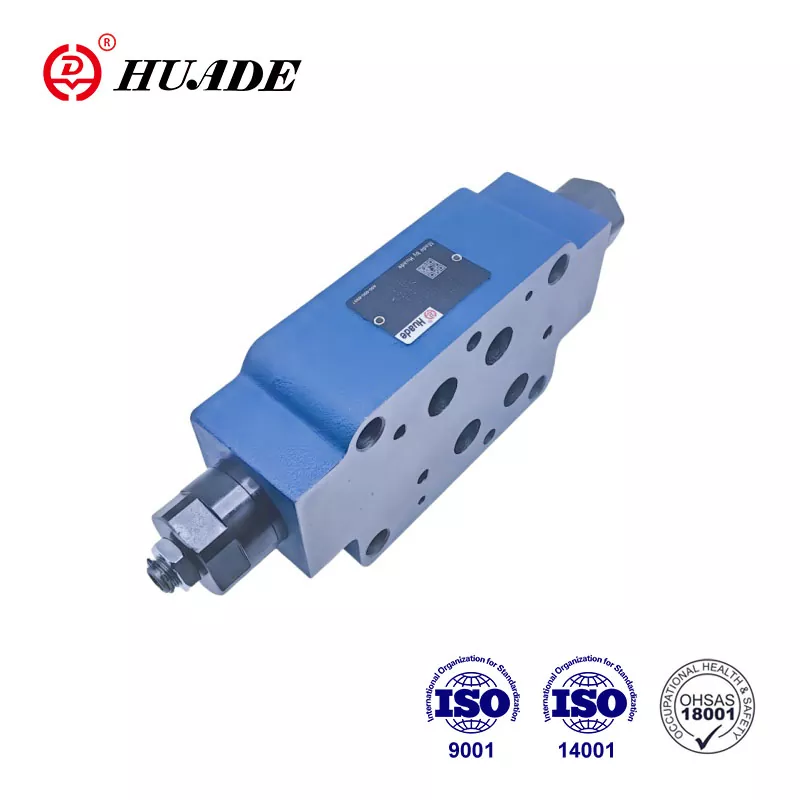

เช็ควาล์วปีกผีเสื้อ Z2FS 16

การออกแบบแผ่นแซนด์วิช วาล์วประเภท Z 2 FS 16 เป็นวาล์วปีกผีเสื้อ/เช็ควาล์วคู่ หน้าที่ของวาล์วนี้คือการควบคุมการไหลของทางเข้าหรือทางออก ความจริงที่ว่า Huade®  Z 2 FS 16 สามารถทดแทน Rexroth®  Z2FS 16 3XB ได้นั้น สาเหตุหลักมาจากความร่วมมือระยะยาวกับ Rexroth โรงงานควบคุมคุณภาพผลิตภัณฑ์อย่างเคร่งครัดและเช็ควาล์วปีกผีเสื้อทั้งหมดเป็นไปตามมาตรฐานสากล

พารามิเตอร์ผลิตภัณฑ์ของ Throttle Check Valve Z2FS 16

คุณสมบัติผลิตภัณฑ์และการใช้งานของวาล์วตรวจสอบปีกผีเสื้อ Z2FS 16

คุณสมบัติ:

▶ การออกแบบแผ่นแซนด์วิช

▶ รูปแบบการย้ายไปยัง DIN 24 340 จาก A, ISO 4401 และ CETOP - RP 121H

▶ การจำกัดการไหลหลักหรือนำร่องด้วยพอร์ตบริการสองพอร์ต

▶ การควบคุมมิเตอร์เข้าหรือออก

แอปพลิเคชัน:

เช็ควาล์วปีกผีเสื้อ Z 2 FS 16 ใช้เพื่อจำกัดการไหลของน้ำมันหลักหรือนำร่องที่พอร์ตบริการหนึ่งหรือสองพอร์ต

ส่วนและสัญลักษณ์ของเช็ควาล์วปีกผีเสื้อ Z2FS 16

วาล์วประเภท Z 2 FS 16 เป็นวาล์วปีกผีเสื้อ/เช็ควาล์วคู่ในการออกแบบแผ่นแซนวิช ลิ้นปีกผีเสื้อ/เช็ควาล์วสองตัวที่จัดวางอย่างสมมาตรจะจำกัดการไหล (โดยใช้แกนหมุนปีกผีเสื้อแบบปรับได้) ในทิศทางเดียวและอนุญาตให้ไหลกลับอย่างอิสระในอีกทิศทางหนึ่ง

การจำกัดการไหลหลัก

ลิ้นปีกผีเสื้อคู่/เช็ควาล์วจะติดตั้งอยู่ระหว่างวาล์วควบคุมทิศทางและแผ่นย่อยเพื่อเปลี่ยนความเร็วของแอคชูเอเตอร์ (จำกัดการไหลหลัก)

การจำกัดการไหลของนักบิน

ในกรณีของวาล์วกำหนดทิศทางที่ดำเนินการโดยนักบิน อาจใช้ลิ้นปีกผีเสื้อ/เช็ควาล์วคู่เป็นการปรับโช้คของไพล็อต (จำกัดการไหลของไพล็อต) ในกรณีนี้จะติดตั้งระหว่างวาล์วหลักและวาล์วไพล็อต

โครงสร้างของปีกผีเสื้อคู่/เช็ควาล์ว Type Z 2 FS 16 3XB

หลักการของระบบไฮดรอลิก
