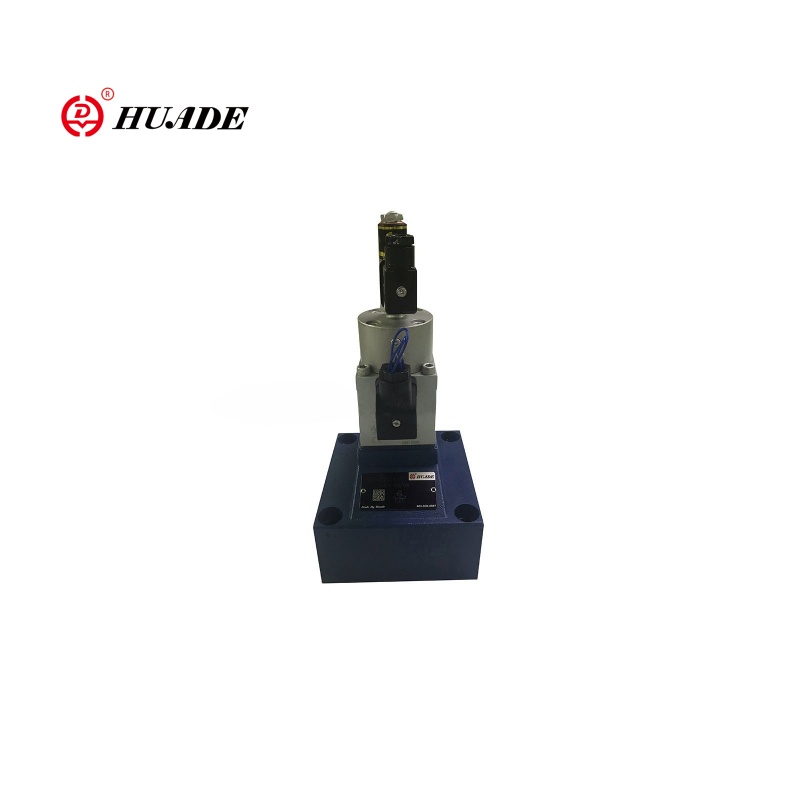

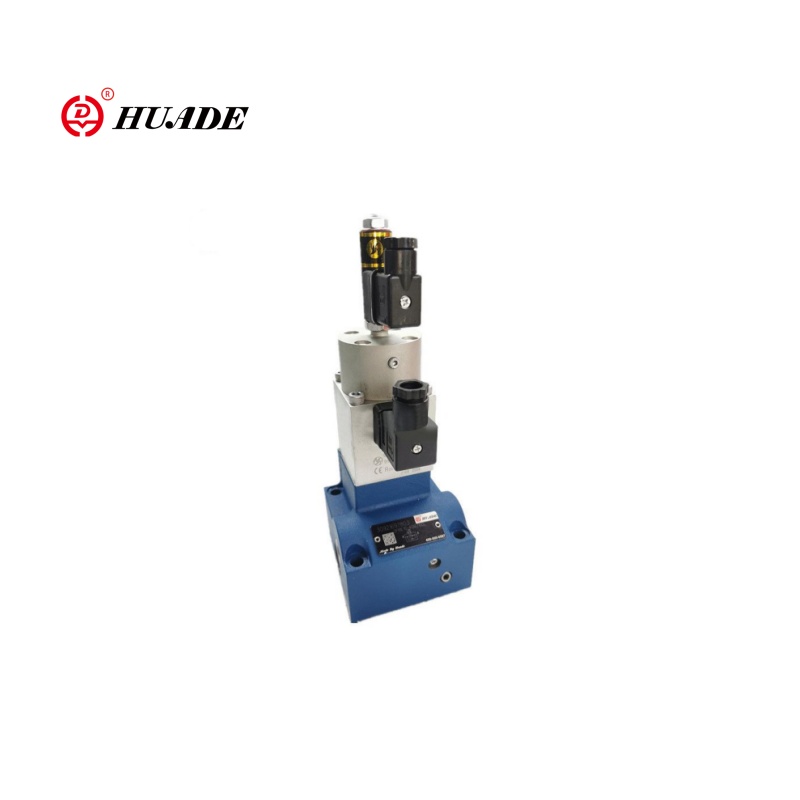

วาล์วควบคุมการไหลตามสัดส่วน 2fre10

Model:Proportional Flow Control Valve 2FRE10

Huafilter จัดหาแบรนด์ Huade แบรนด์วาล์วควบคุมการไหลสัดส่วนของไฮดรอลิก 2Fre10 ซึ่งเหมาะสำหรับระบบที่ต้องมีการควบคุมการไหลที่แม่นยำเช่นเครื่องฉีดขึ้นรูปเครื่องมือเครื่องจักรและอุปกรณ์โลหะ Huade Hydraulic มีประสบการณ์ 46 ปีในการผลิตวาล์วไฮดรอลิกและปั๊ม วาล์วของมันเปรียบได้กับผลิตภัณฑ์ rexroth และได้รับการยกย่องเป็นเอกฉันท์จากผู้บริโภคทั้งในและต่างประเทศ วาล์วควบคุมการไหลตามสัดส่วน 2Fre10 สามารถแทนที่ซีรี่ส์ 2Fre10 ของ Rexroth ได้โดยตรงโดยไม่ต้องทำการเปลี่ยนแปลงขนาดหรือประสิทธิภาพใด ๆ นอกจากนี้ความคุ้มค่าที่สูงขึ้น แต่ก็ยังได้รับความไว้วางใจจากผู้บริโภค

ส่งคำถาม ดาวน์โหลด PDF

รายละเอียดสินค้า

วาล์วควบคุมการไหลแบบสัดส่วนสองทาง 2Fre10 เป็นวาล์วควบคุมการไหลสำหรับระบบไฮดรอลิกที่มีฟังก์ชั่นการควบคุมตามสัดส่วน Valve 2Fre10 เหมาะสำหรับสถานการณ์ที่ความเร็วของแอคทูเอเตอร์ (เช่นกระบอกสูบไฮดรอลิกหรือมอเตอร์) จะต้องมีการควบคุมอย่างแม่นยำ วาล์วไหลสัดส่วน 2Fre10 ปรับการเปิดวาล์วอย่างต่อเนื่องโดยการป้อนสัญญาณไฟฟ้า (เช่น 0 ~ 10V หรือ 4 ~ 20mA) เพื่อให้เกิดการเปลี่ยนแปลงอัตราการไหลของ Stepless มันง่ายต่อการติดตั้งและมักจะใช้ร่วมกับวาล์วความดันอื่น ๆ (เช่นเครื่องชดเชยความดัน) เพื่อปรับปรุงเสถียรภาพของระบบ

พารามิเตอร์ผลิตภัณฑ์ของวาล์วควบคุมการไหลตามสัดส่วน 2fre10

เกี่ยวกับไฮดรอลิก

ความดันปฏิบัติการ (MPA) 31.5

ส่วนต่างความดันต่ำสุด (MPA) ขนาด 10 ขนาด 16

0.3 ~ 0.8 0.6 ~ 1

ของเหลวแรงดัน น้ำมันแร่ (สำหรับซีล NBR), ฟอสเฟตเอสเตอร์ (สำหรับซีล FPM)

ช่วงความหนืด (มม.²/s) 2.8 ถึง 380

ช่วงอุณหภูมิความดันของเหลว (℃) -20 ถึง +70

Hysteresis (%) ＜± 1qmax

ความสามารถในการทำซ้ำ (%) ＜1 qmax

ตัวอย่างสเปรด (%) ＜± 2

การติดตั้ง ไม่จำเป็น

น้ำหนัก (กิโลกรัม) 6 8.3

เกี่ยวกับไฟฟ้า

ประเภทแรงดันไฟฟ้า DC 24V

ความต้านทานต่อม้วนของโซลินอยด์ (Ω) ค่าเย็นที่ 20 ℃ 10 ค่าสูงสุดอุ่น 13.9

สูงสุด พลัง (VA) 50

การเหนี่ยวนำ (MH) 6 ถึง 8

ความถี่ออสซิลเลเตอร์ (KHz) 2.5

VT-5010S30 ความต้องการฉนวน IP65 IP65

คุณสมบัติ:คุณลักษณะผลิตภัณฑ์และการประยุกต์ใช้วาล์วควบคุมการไหลตามสัดส่วน 2fre10

▶วาล์วที่มีตัวชดเชยความดันสำหรับการควบคุมแรงดันชดเชยของการไหล

▶การกระตุ้นผ่านโซลินอยด์สัดส่วน

▶พร้อมข้อเสนอแนะตำแหน่งไฟฟ้าของปากควบคุม

▶ขดลวดทรานสดิวเซอร์ตำแหน่งสามารถเคลื่อนย้ายแกนได้ทำให้การปรับจุดศูนย์ของปากควบคุมง่ายโดยไม่ต้องสัมผัสอุปกรณ์อิเล็กทรอนิกส์ (ไฟฟ้าไฮดรอลิก)

▶การเปลี่ยนแปลงตัวอย่างขั้นต่ำของวาล์วและแอมพลิฟายเออร์ไฟฟ้า VT 5004 (คำสั่งแยกต่างหาก)

แอปพลิเคชัน:

วาล์วควบคุมการไหลแบบสัดส่วนสองทาง 2Fre10 ใช้กันอย่างแพร่หลายในระบบไฮดรอลิกอุตสาหกรรมและเครื่องจักรวิศวกรรม Valve 2Fre10 ปรับความเร็วของกระบอกสูบไฮดรอลิกหรือมอเตอร์ในรถขุดรถเครนรถยกและอุปกรณ์อื่น ๆ เพื่อให้ได้การเคลื่อนไหวที่ราบรื่นและประสิทธิภาพที่เหมาะสม

ฟังก์ชั่นและส่วนของวาล์วควบคุมการไหลตามสัดส่วน 2fre10

ประเภท 2fre .. วาล์วควบคุมการไหลตามสัดส่วนมีฟังก์ชั่น 2 ทาง พวกเขาสามารถจากค่าคำสั่งไฟฟ้าที่ใช้ควบคุมการไหลซึ่งเป็นความดันและอุณหภูมิที่ได้รับการชดเชยในระดับที่ดี

โดยทั่วไปแล้วพวกเขาประกอบด้วยที่อยู่อาศัย (1), โซลินอยด์สัดส่วนที่มีทรานสดิวเซอร์ตำแหน่งอุปนัย (2), การวัดปาก (3), เครื่องชดเชยความดัน (4), ตัว จำกัด โรคหลอดเลือดสมอง (5) เช่นเดียวกับวาล์วตรวจสอบเสริม (6)

การตั้งค่าการไหลจะถูกกำหนด (0 bis 100 %) ที่ค่าโพเทนชิออมิเตอร์ ค่าคำสั่งที่ใช้ทำให้เกิดผ่านแอมพลิฟายเออร์เช่นเดียวกับโซลินอยด์สัดส่วนการปรับปากการวัด (3) ตำแหน่งของปากการวัด (3) ได้มาจากตัวแปลงสัญญาณตำแหน่ง การเบี่ยงเบนใด ๆ จากค่าคำสั่งจะได้รับการชดเชยโดยการควบคุมข้อเสนอแนะตำแหน่ง

เครื่องชดเชยความดัน (4) ถือแรงดันลดลงที่ปากการวัด (3) ที่ค่าคงที่ การไหลจึงเป็นแรงดันชดเชย

อุณหภูมิล่องลอยขนาดเล็กเกิดขึ้นเนื่องจากการออกแบบปากการวัด ที่ค่าคำสั่ง 0 % ปากการวัดจะถูกปิด

ในกรณีของการสูญเสียพลังงานหรือการแบ่งสายเคเบิลที่ตำแหน่งทรานสดิวเซอร์ตำแหน่งการวัดจะปิด จากค่าคำสั่ง 0 % การเริ่มต้นการกระโดดฟรีเป็นไปได้ ผ่านทางลาดสองทางภายในแอมพลิฟายเออร์ไฟฟ้าเป็นไปได้ที่จะชะลอการเปิดและปิดของการวัด

ผ่านวาล์วตรวจสอบ (6) การไหลฟรีจาก B ถึง A.

strcture ของ วาล์วควบคุมการไหลตามสัดส่วน 2fre10
