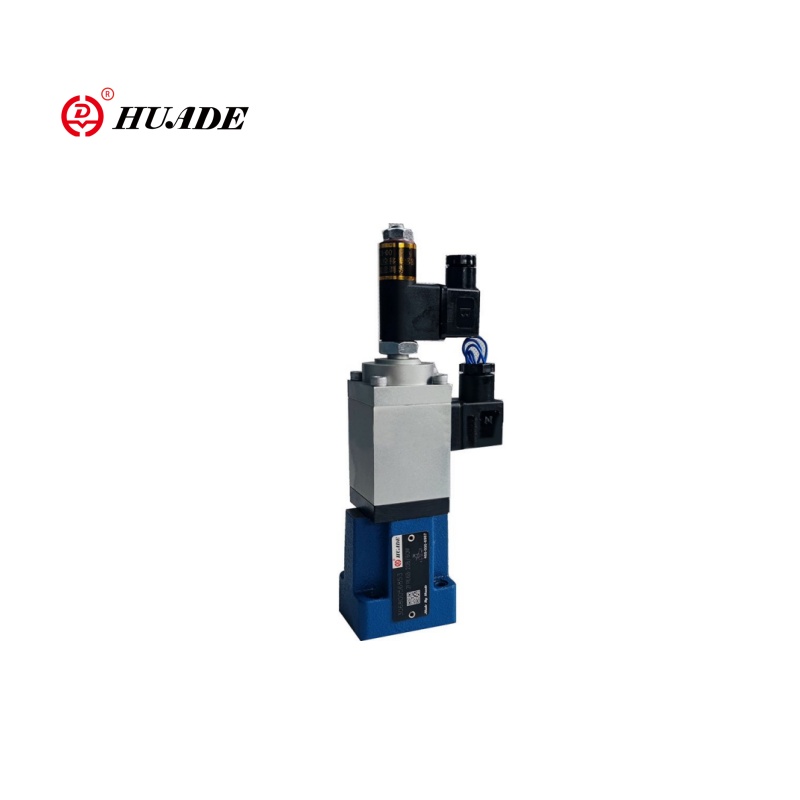

วาล์วควบคุมการไหลตามสัดส่วน 2fre6

วาล์วควบคุมการไหลตามสัดส่วน 2FRE6 ควบคุมอัตราการไหลอย่างไม่หยุดยั้งผ่านสัญญาณ 0 ~ 10V / 4 ~ 20MA เพื่อให้ได้การควบคุมความเร็วที่แม่นยำ 2FRE6 วาล์วสัดส่วนมีฟังก์ชั่นการชดเชยความดันซึ่งสามารถมั่นใจได้ว่าอัตราการไหลจะไม่ได้รับผลกระทบจากความผันผวนของแรงดันโหลดและรักษาอัตราการไหลที่มั่นคง วาล์ว 2Fre6 นี้เหมาะสำหรับระบบไฮดรอลิกที่มีพื้นที่ จำกัด และสำหรับข้อกำหนดการควบคุมการไหลแบบไดนามิก

พารามิเตอร์ผลิตภัณฑ์ของวาล์วควบคุมการไหลตามสัดส่วน 2fre6

เกี่ยวกับไฮดรอลิก
การตีโพยตีพาย	＜± 1%qmax
การทำซ้ำได้	＜1%qmax
ระดับการปนเปื้อน (μM)	≤20
ของเหลวแรงดัน	น้ำมันแร่ (สำหรับซีล NBR), ฟอสเฟตเอสเตอร์ (สำหรับซีล FPM)
ช่วงความหนืด (มม.2/s)	2.8 ถึง 380
ช่วงอุณหภูมิความดันของเหลว (℃)	-20 ~+70
การติดตั้ง	ไม่จำเป็น
เกี่ยวกับไฟฟ้า
ประเภทแรงดันไฟฟ้า	DC
ความต้านทานต่อม้วนของโซลินอยด์ (Ω)	ค่าเย็นที่ 20 ℃ 5.4 ค่าสูงสุดที่อบอุ่น 8.2
สูงสุด พลัง (VA)	50
การเหนี่ยวนำ (MH)	6 ถึง 8
ความถี่ออสซิลเลเตอร์ (KHz)	2.5

คุณสมบัติผลิตภัณฑ์และการประยุกต์ใช้วาล์วควบคุมการไหลตามสัดส่วน 2Fre6

คุณสมบัติ:

▶วาล์วที่มีตัวชดเชยความดันสำหรับการควบคุมแรงดันชดเชยของการไหล

▶การกระตุ้นผ่านโซลินอยด์สัดส่วน

▶พร้อมข้อเสนอแนะตำแหน่งไฟฟ้าของปากควบคุม

▶ขดลวดทรานสดิวเซอร์ตำแหน่งสามารถเคลื่อนย้ายแกนได้ทำให้การปรับจุดศูนย์ของปากควบคุมง่ายโดยไม่ต้องสัมผัสอุปกรณ์อิเล็กทรอนิกส์ (ไฟฟ้าไฮดรอลิก)

▶การควบคุมการไหลเป็นไปได้ในทั้งสองทิศทางโดยใช้แผ่นแซนด์วิชเรียงกระแส

แอปพลิเคชัน:

วาล์วควบคุมการไหลแบบสัดส่วนแบบสองทาง 2FRE6 ใช้กันอย่างแพร่หลายในเครื่องมือระบบอัตโนมัติและเครื่องจักรอุตสาหกรรมรถขุด/รถตักและเครื่องจักรวิศวกรรมอื่น ๆ เครื่องวัดโลหะและอุปกรณ์หนักอุปกรณ์ทดสอบและห้องปฏิบัติการ ฯลฯ

 ฟังก์ชั่นและส่วนของวาล์วควบคุมการไหลตามสัดส่วน 2fre6

ประเภท 2fre ... วาล์วควบคุมการไหลตามสัดส่วนมีฟังก์ชั่น 2 ทาง พวกเขาสามารถจากค่าคำสั่งไฟฟ้าที่ใช้ควบคุมการไหลซึ่งเป็นการชดเชยความดันและอุณหภูมิ

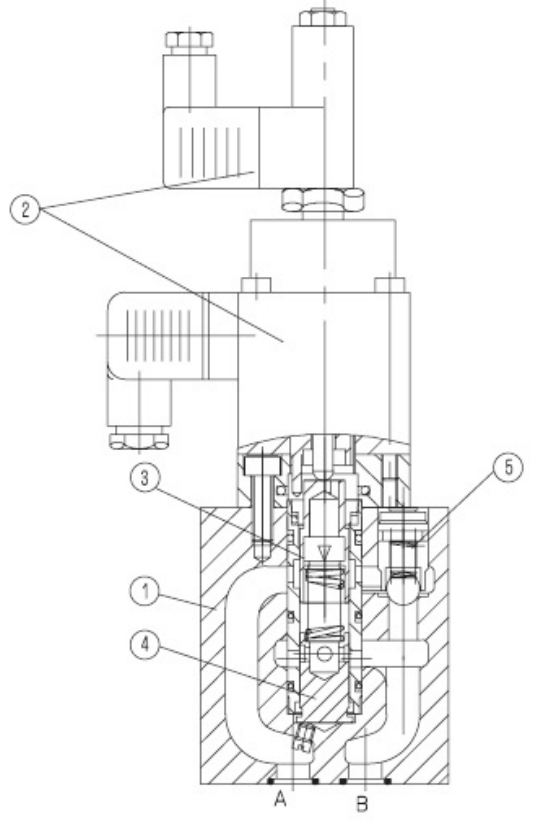

โดยทั่วไปแล้วพวกเขาประกอบด้วยที่อยู่อาศัย (1), โซลินอยด์สัดส่วนที่มีทรานสดิวเซอร์ตำแหน่งอุปนัย (2), การวัดปาก (3), เครื่องชดเชยความดัน (4) เช่นเดียวกับวาล์วตรวจสอบเสริม (5)

วาล์วควบคุมการไหลตามสัดส่วน 2FRE 6 B

การตั้งค่าการไหลจะถูกกำหนด (0 ถึง 100 %) ที่ค่าโพเทนชิออมิเตอร์ ค่าคำสั่งที่ใช้จะปรับผ่านแอมพลิฟายเออร์เช่นเดียวกับโซลินอยด์สัดส่วน, ปากการวัด (3) ตำแหน่งของการวัดปาก (3) ได้มาจากตัวแปลงสัญญาณตำแหน่งอุปนัย การเบี่ยงเบนใด ๆ จากค่าคำสั่งจะได้รับการชดเชยโดยการควบคุมความคิดเห็น

เครื่องชดเชยความดัน (4) ถือแรงดันลดลงที่ปากการวัด (3) ที่ค่าคงที่ การไหลจึงเป็นโหลดที่ได้รับการชดเชย

อุณหภูมิล่องลอยขนาดเล็กเกิดขึ้นเนื่องจากการออกแบบปากการวัด

ที่ค่าคำสั่ง 0 % ปากการวัดจะถูกปิด

ในกรณีของการสูญเสียพลังงานหรือการแบ่งสายเคเบิลที่ตำแหน่งทรานสดิวเซอร์ตำแหน่งการวัดจะปิด

จากค่าคำสั่ง 0 % การเริ่มต้นการกระโดดฟรีเป็นไปได้ ผ่านทางลาดสองทางภายในเครื่องขยายเสียงไฟฟ้าเป็นไปได้ที่จะชะลอการเปิดและปิดการวัด B

ปาก.

ผ่านวาล์วตรวจสอบ (5) การไหลฟรีเป็นไปได้จาก B ถึง A

วาล์วควบคุมการไหลตามสัดส่วน 2FRE 6 A:

ฟังก์ชั่นของวาล์วนี้อยู่ในหลักการเหมือนกับวาล์วประเภท 2FRE 6 B:

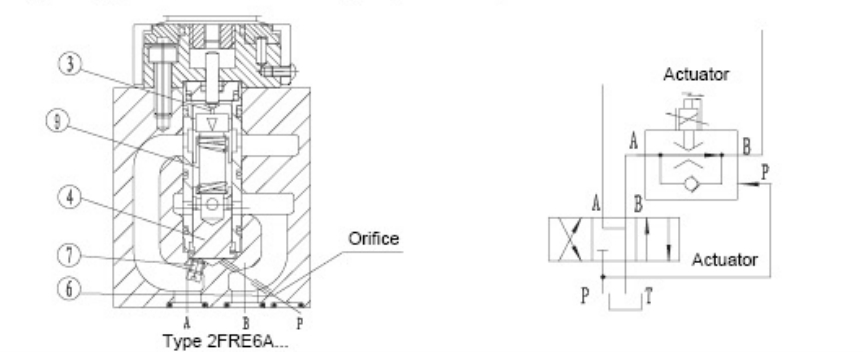

ในการระงับการกระโดดเริ่มต้นเมื่อปากการวัด (3) (ค่าคำสั่ง> 0%) เปิดมีข้อกำหนดสำหรับเครื่องชดเชยความดัน (4) ที่จะปิดผ่านพอร์ต P (6) การเชื่อมต่อภายใน (7) ระหว่างพอร์ต A และเครื่องชดเชยแรงดัน (4) ถูกเสียบ ผ่านพอร์ตภายนอก P (6) ความดันในพอร์ต P ก่อนที่วาล์วทิศทาง (8) จะทำหน้าที่กับเครื่องชดเชยความดัน (4) และถือไว้กับแรงสปริง (9) ในตำแหน่งปิด หากวาล์วทิศทาง (8) ถูกสลับจาก P เป็น B ดังนั้นตัวชดเชยแรงดัน (4) จะย้ายจากตำแหน่งปิด

ในตำแหน่งควบคุมและการกระโดดเริ่มต้นจึงหลีกเลี่ยง

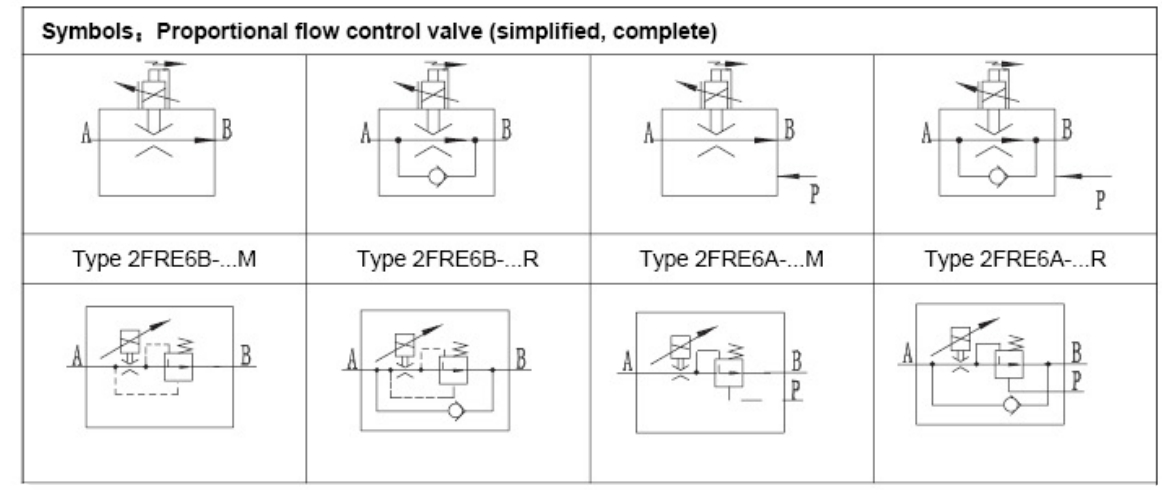

สัญลักษณ์ของวาล์วควบคุมการไหลตามสัดส่วน 2fre6
