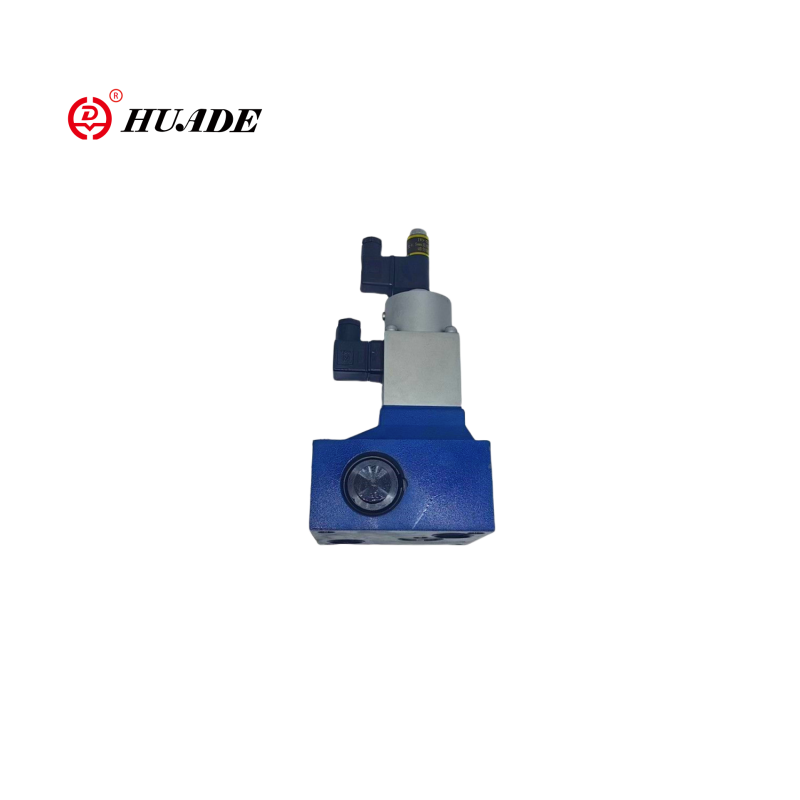

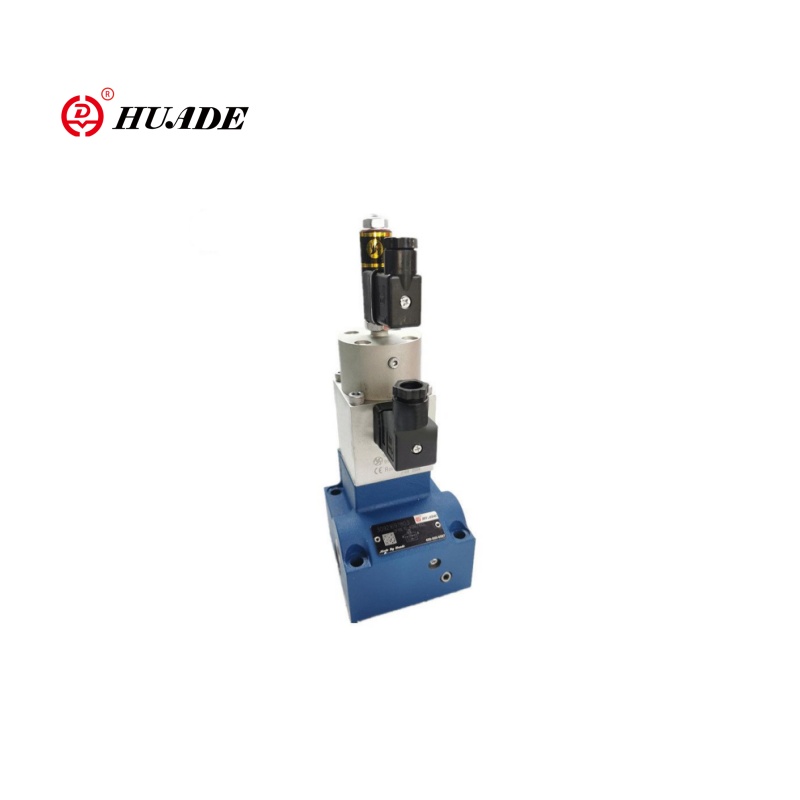

วาล์วควบคุมการไหลตามสัดส่วน 2fre16

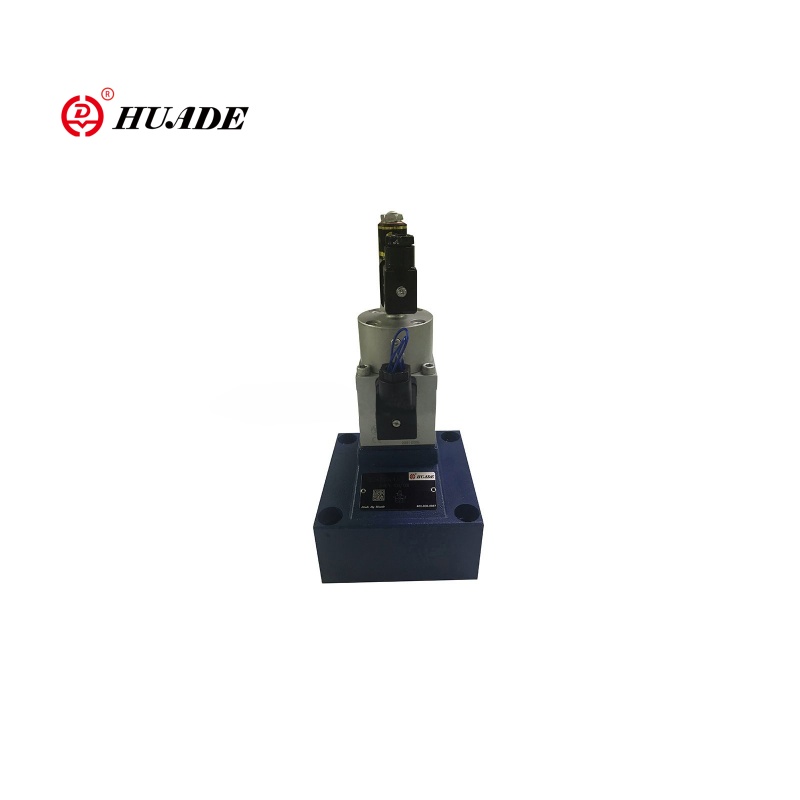

วาล์วควบคุมการไหลสัดส่วน 2FRE16 2FRE16 เป็นวาล์วควบคุมการไหลตามสัดส่วนที่มีประสิทธิภาพสูงซึ่งเหมาะสำหรับการใช้งานที่ความเร็วของแอคชูเอเตอร์ไฮดรอลิก (กระบอกสูบหรือมอเตอร์) จะต้องมีการปรับอย่างแม่นยำ เมื่อเปรียบเทียบกับวาล์วสัดส่วน 2Fre10 วาล์ว 2Fre16 มีเส้นผ่านศูนย์กลางที่ใหญ่กว่าทำให้ช่วงการไหลสูงขึ้น และวาล์วสัดส่วน 2Fre16 เหมาะสำหรับระบบไฮดรอลิกพลังงานที่สูงขึ้น

พารามิเตอร์ผลิตภัณฑ์ของวาล์วควบคุมการไหลตามสัดส่วน 2fre16

เกี่ยวกับไฮดรอลิก
ความดันปฏิบัติการ (MPA)	31.5
ส่วนต่างความดันต่ำสุด (MPA)	ขนาด 10	ขนาด 16
	0.3 ~ 0.8	0.6 ~ 1
ของเหลวแรงดัน	น้ำมันแร่ (สำหรับซีล NBR), ฟอสเฟตเอสเตอร์ (สำหรับซีล FPM)
ช่วงความหนืด (มม.2/s)	2.8 ถึง 380
ช่วงอุณหภูมิความดันของเหลว (℃)	-20 ถึง +70
Hysteresis (%)	＜± 1qmax
ความสามารถในการทำซ้ำ (%)	＜1 qmax
ตัวอย่างสเปรด (%)	＜± 2
การติดตั้ง	ไม่จำเป็น
น้ำหนัก (กิโลกรัม)	6	8.3
เกี่ยวกับไฟฟ้า
ประเภทแรงดันไฟฟ้า	DC 24V
ความต้านทานต่อม้วนของโซลินอยด์ (Ω)	ค่าเย็นที่ 20 ℃ 10 ค่าสูงสุดอุ่น 13.9
สูงสุด พลัง (VA)	50
การเหนี่ยวนำ (MH)	6 ถึง 8
ความถี่ออสซิลเลเตอร์ (KHz)	2.5
VT-5010S30 ความต้องการฉนวน IP65	IP65

คุณสมบัติ:คุณสมบัติผลิตภัณฑ์และการประยุกต์ใช้วาล์วควบคุมการไหลตามสัดส่วน 2Fre16

▶วาล์วที่มีตัวชดเชยความดันสำหรับการควบคุมแรงดันชดเชยของการไหล

▶การกระตุ้นผ่านโซลินอยด์สัดส่วน

▶พร้อมข้อเสนอแนะตำแหน่งไฟฟ้าของปากควบคุม

▶ขดลวดทรานสดิวเซอร์ตำแหน่งสามารถเคลื่อนย้ายแกนได้ทำให้การปรับจุดศูนย์ของปากควบคุมง่ายโดยไม่ต้องสัมผัสอุปกรณ์อิเล็กทรอนิกส์ (ไฟฟ้าไฮดรอลิก)

▶การเปลี่ยนแปลงตัวอย่างขั้นต่ำของวาล์วและแอมพลิฟายเออร์ไฟฟ้า VT 5004 (คำสั่งแยกต่างหาก)

แอปพลิเคชัน:

วาล์วควบคุมการไหลตามสัดส่วน 2FRE16 ใช้กันอย่างแพร่หลายในระบบไฮดรอลิกอุตสาหกรรมหนักเครื่องจักรวิศวกรรมและไฮดรอลิกมือถืออุปกรณ์โลหะและการขุด

ตัวอย่างระบบทั่วไป： วงจรควบคุมถังขุดรถขุด

PLC →แอมพลิฟายเออร์สัดส่วน→ 2Fre16 →กระบอกไฮดรอลิก

 เซ็นเซอร์ความดัน (ข้อเสนอแนะลูปปิด)

โดยการปรับสัญญาณไฟฟ้าอินพุตการเคลื่อนไหวของถังสามารถเร่ง/ชะลอตัวลงอย่างราบรื่นเพื่อหลีกเลี่ยงการช็อกไฮดรอลิก

ฟังก์ชั่นและส่วนของวาล์วควบคุมการไหลตามสัดส่วน 2fre16

ประเภท 2fre .. วาล์วควบคุมการไหลตามสัดส่วนมีฟังก์ชั่น 2 ทาง พวกเขาสามารถจากค่าคำสั่งไฟฟ้าที่ใช้ควบคุมการไหลซึ่งเป็นความดันและอุณหภูมิที่ได้รับการชดเชยในระดับที่ดี

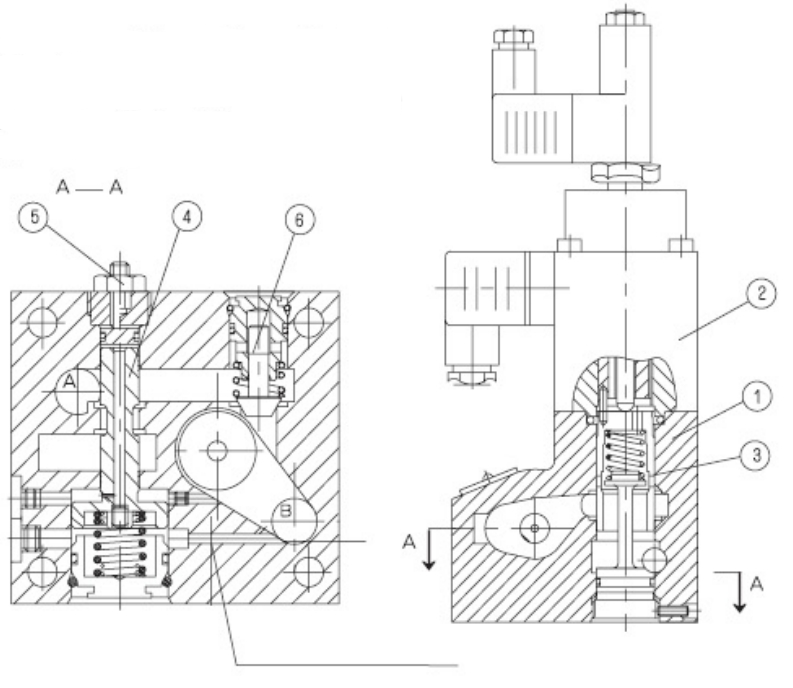

โดยทั่วไปแล้วพวกเขาประกอบด้วยที่อยู่อาศัย (1), โซลินอยด์สัดส่วนที่มีทรานสดิวเซอร์ตำแหน่งอุปนัย (2), การวัดปาก (3), เครื่องชดเชยความดัน (4), ตัว จำกัด โรคหลอดเลือดสมอง (5) เช่นเดียวกับวาล์วตรวจสอบเสริม (6)

การตั้งค่าการไหลจะถูกกำหนด (0 bis 100 %) ที่ค่าโพเทนชิออมิเตอร์ ค่าคำสั่งที่ใช้ทำให้เกิดผ่านแอมพลิฟายเออร์เช่นเดียวกับโซลินอยด์สัดส่วนการปรับปากการวัด (3) ตำแหน่งของปากการวัด (3) ได้มาจากตัวแปลงสัญญาณตำแหน่ง การเบี่ยงเบนใด ๆ จากค่าคำสั่งจะได้รับการชดเชยโดยการควบคุมข้อเสนอแนะตำแหน่ง

เครื่องชดเชยความดัน (4) ถือแรงดันลดลงที่ปากการวัด (3) ที่ค่าคงที่ การไหลจึงเป็นแรงดันชดเชย

อุณหภูมิล่องลอยขนาดเล็กเกิดขึ้นเนื่องจากการออกแบบปากการวัด ที่ค่าคำสั่ง 0 % ปากการวัดจะถูกปิด

ในกรณีของการสูญเสียพลังงานหรือการแบ่งสายเคเบิลที่ตำแหน่งทรานสดิวเซอร์ตำแหน่งการวัดจะปิด จากค่าคำสั่ง 0 % การเริ่มต้นการกระโดดฟรีเป็นไปได้ ผ่านทางลาดสองทางภายในแอมพลิฟายเออร์ไฟฟ้าเป็นไปได้ที่จะชะลอการเปิดและปิดของการวัด

ผ่านวาล์วตรวจสอบ (6) การไหลฟรีจาก B ถึง A.

strcture ของ วาล์วควบคุมการไหลตามสัดส่วน 2fre16

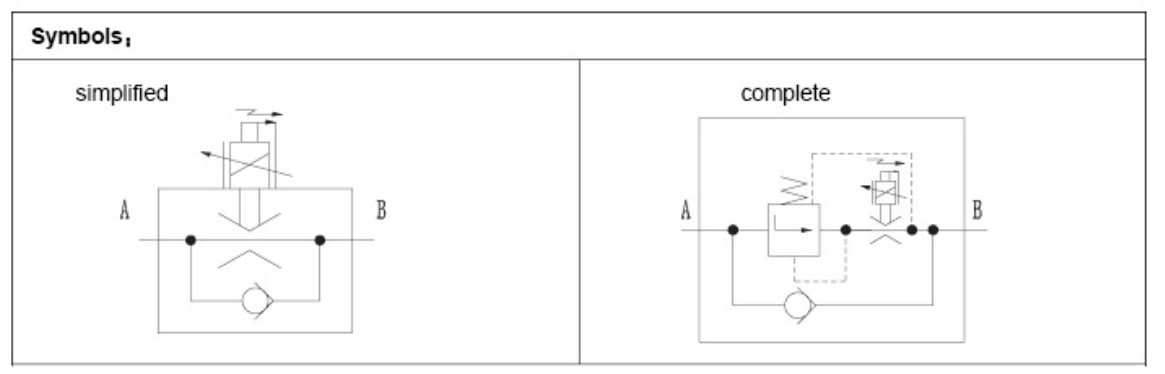

สัญลักษณ์ของวาล์วควบคุมการไหลตามสัดส่วน 2fre16
