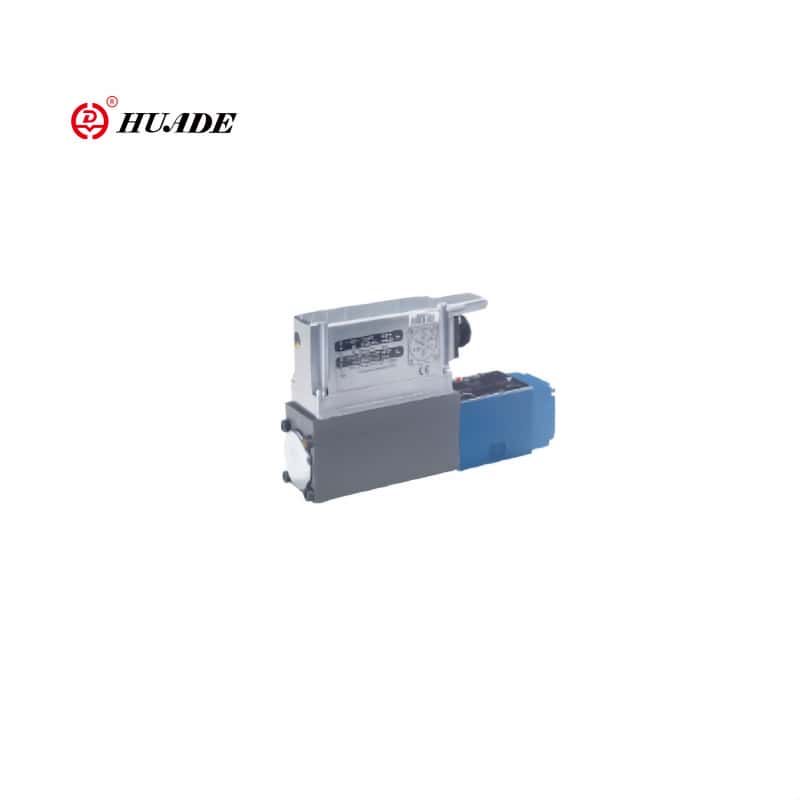

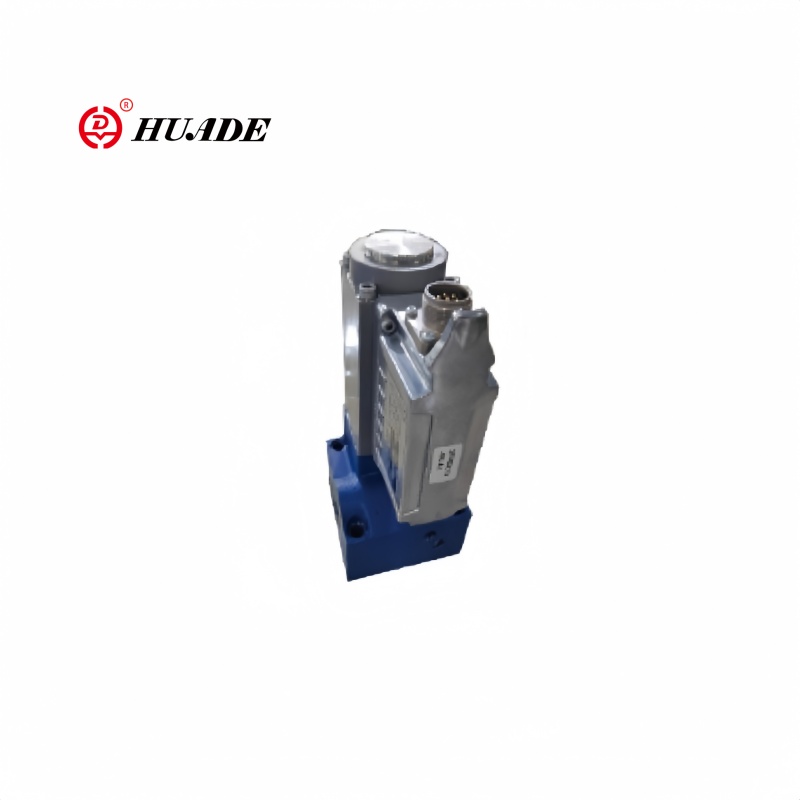

วาล์วไหลสัดส่วน 3Freez-1x เป็นส่วนประกอบการควบคุมของเหลวที่มีความแม่นยำสูงซึ่งมักใช้ในระบบอัตโนมัติอุตสาหกรรมที่ต้องการการควบคุมการไหลที่แม่นยำหรือการกระจายอัตราส่วนการไหล Valve 3Freez-1x เป็นตัวควบคุมสัดส่วนที่ควบคุมด้วยระบบอิเล็กทรอนิกส์ (อินพุตสัญญาณ 0-10V/4-20MA) ความดันสามารถเข้าถึง 315bar เหมาะสำหรับระบบไฮดรอลิกแรงดันสูง วาล์ววาล์วไหลสัดส่วน 3Freez-1x สามารถรวมเข้ากับระบบ PLC และ DCS และรองรับ Modbus และโปรโตคอลการสื่อสารอื่น ๆ วาล์วสัดส่วน 3Freez-1x ควบคุมอัตราการไหลผ่านสัดส่วนของสัญญาณไฟฟ้าตระหนักถึงการควบคุมความเร็วของสเตจของแอคทูเอเตอร์และปรับปรุงความแม่นยำในการตอบสนองของระบบ
| ทั่วไป | ||
| การก่อสร้าง | วาล์วประเภทสปูลพร้อมเครื่องชดเชยแรงดันในตัว | |
| การกระทำ | โซลินอยด์สัดส่วนที่มีการควบคุมตำแหน่งและอุปกรณ์อิเล็กทรอนิกส์บนกระดาน OBE | |
| ตำแหน่งติดตั้ง | ไม่จำเป็น | |
| ช่วงอุณหภูมิแวดล้อม℃ | -20 ~+50 | |
| น้ำหนักกิโลกรัม | NG6 (3.1) | |
| NG10 (6.9) | ||
| เกี่ยวกับไฮดรอลิก | ||
| ของเหลวแรงดัน | น้ำมันไฮดรอลิกถึง DIN 51524 ... 535 ของเหลวอื่น ๆ หลังจากการปรึกษาก่อนหน้านี้ | |
| ความหนืดมม.2/s | 20 ... 100 (แนะนำ) | |
| 10 ... 800 (Max.permitted) | ||
| ช่วงอุณหภูมิความดันของเหลว℃ | -20 ~+70 | |
| คงที่/ไดนามิก | ||
| hysteresis % | ≤1 | ≤1 |
| ช่วงของการผกผัน % | ≤0.5 | ≤0.5 |
| ความอดทนในการผลิต % | ≤5 | ≤5 |
คุณสมบัติ
▶ควบคุมวาล์วควบคุมการไหลโดยตรง NG6 และ NG10 ด้วยอุปกรณ์อิเล็กทรอนิกส์บนกระดานและทรานสดิวเซอร์ตำแหน่งอุปนัย
▶ด้วยการควบคุมตำแหน่ง hysteresis น้อยที่สุด <1 %, ดูข้อมูลทางเทคนิค
▶ฟังก์ชั่น 3 ทางถูกกำหนดโดยวิธีการกำหนดพอร์ตไฮดรอลิก (การไหลที่เหลือจะทำงานผ่านพอร์ต P, วิธีที่ 3)
▶ปรับได้โดยใช้ตำแหน่งโซลินอยด์ที่ควบคุมได้ตัวแปลงสัญญาณตำแหน่งและอุปกรณ์อิเล็กทรอนิกส์ออนบอร์ด
▶สำหรับการแนบแผ่นย่อยการกำหนดค่ารูยึด NG6 ถึง ISO4401-03-02-0-94, NG10 ถึง ISO 4401-05-04-94
▶ subplates ตามแผ่นแคตตาล็อก, RE 45053 สำหรับ NG6, RE 45055 สำหรับ NG10 (คำสั่งซื้อแยกต่างหาก)
▶ขั้วต่อปลั๊กอินไปยัง DIN 43563-AM6 ดูแผ่นแคตตาล็อก RE 08008 (สั่งซื้อแยกกัน)
▶ข้อมูลสำหรับอุปกรณ์อิเล็กทรอนิกส์ทริกเกอร์ออนบอร์ด
•ปฏิบัติตามคำสั่ง CE, EMC
ใน 61000-6-2: 2002-08
และและ 61000-6-3: 2002-08
• UB = 24VVNOM DC
•การเชื่อมต่อไฟฟ้า 6p+PE
•การกระตุ้นสัญญาณ
-มาตรฐาน 0 ...+10V (A1)
•วาล์วโค้งสอบเทียบที่โรงงาน
แอปพลิเคชัน:
วาล์วไหลสัดส่วน 3Freez-1x ใช้กันอย่างแพร่หลายในระบบไฮดรอลิกเครื่องจักรการก่อสร้างเครื่องฉีดขึ้นรูปเครื่องหล่อแบบตายการควบคุมสารเคมี/กระบวนการ ฯลฯ แบบจำลองการป้องกันการระเบิดยังสามารถใช้ในอุปกรณ์อัตโนมัติในพื้นที่อันตรายเช่นน้ำมันและก๊าซธรรมชาติ
ทั่วไป

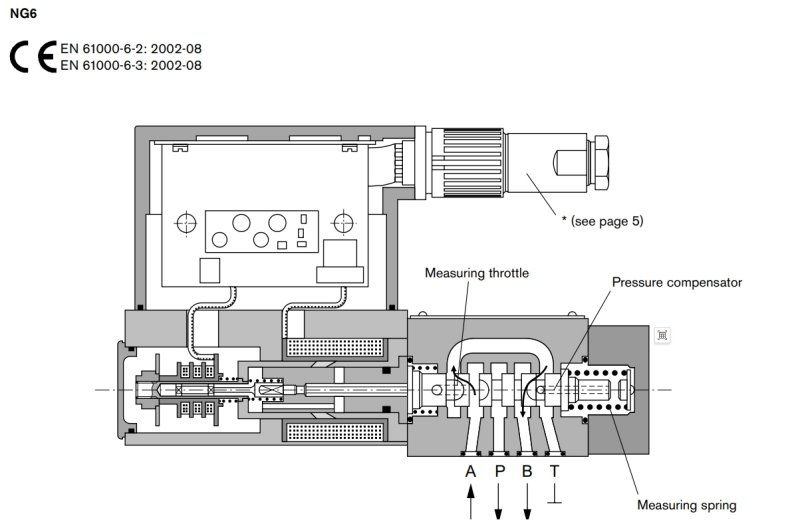

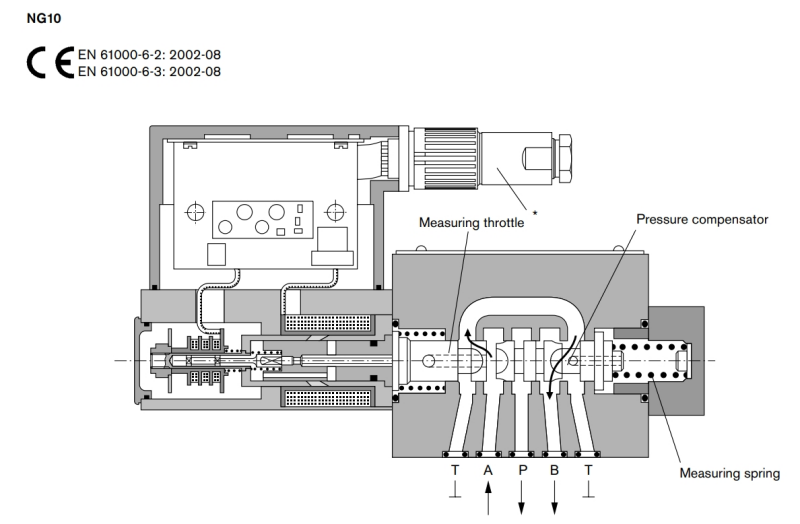

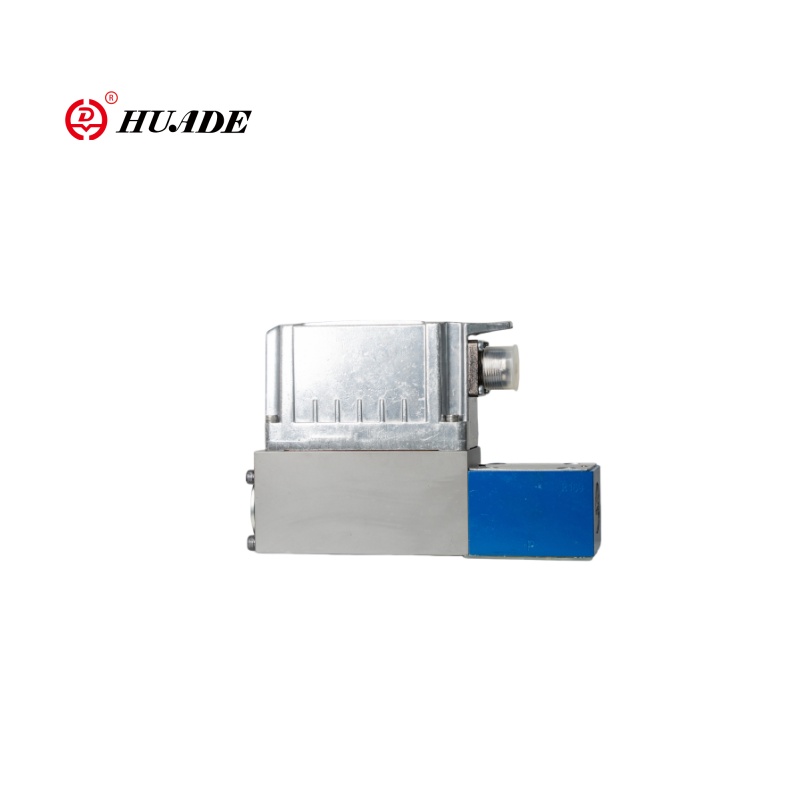

Type 3Freez วาล์วควบคุมการไหลตามสัดส่วนที่มีการควบคุมตำแหน่งและอุปกรณ์อิเล็กทรอนิกส์ออนบอร์ดมีอยู่ในขนาดที่กำหนด 6 และ 10 พวกเขาจะทำงานโดยใช้โซลินอยด์สัดส่วนที่มีทรานสดิวเซอร์ตำแหน่งอุปนัย Hysteresis <1 %
อิเล็กทรอนิกส์ออนบอร์ดได้รับการสอบเทียบที่โรงงานและเปิดใช้งานเวลาตอบสนองอย่างรวดเร็ว การออกแบบร่างกายของวาล์วเป็นเช่นนั้นการไหลที่เหลือจะไหลผ่านพอร์ต P.
หลักการพื้นฐาน
ในการปรับอัตราการไหลของน้ำมันจาก B จุดตั้งค่าถูกตั้งค่าในทริกเกอร์อิเล็กทรอนิกส์ ขึ้นอยู่กับ setpoint นี้อิเล็กทรอนิกส์จะควบคุมขดลวดโซลินอยด์เป็นฟังก์ชั่นของสัญญาณจากตัวแปลงสัญญาณตำแหน่ง การควบคุมตำแหน่งทำให้มั่นใจได้ว่าฮิสเทรีซิสต่ำมาก การเปิดวาล์วจะถูกกำหนดโดยขอบการวัดบนสปูลและเครื่องชดเชยความดันแบบบูรณาการเปรียบเทียบแรงดันตกโดยใช้สปริงวัด 8 บาร์ เครื่องชดเชยความดันด้วยการวัดสปริงควบคุมความดันก่อนขอบเขตการปกครองตามสูตรที่เรียบง่าย: "แรงดันโหลดบวกแรงของการวัดสปริง" ด้วยวิธีนี้ความดันจะลดลงเหนือขอบการวัดจะคงอยู่ในระดับคงที่
