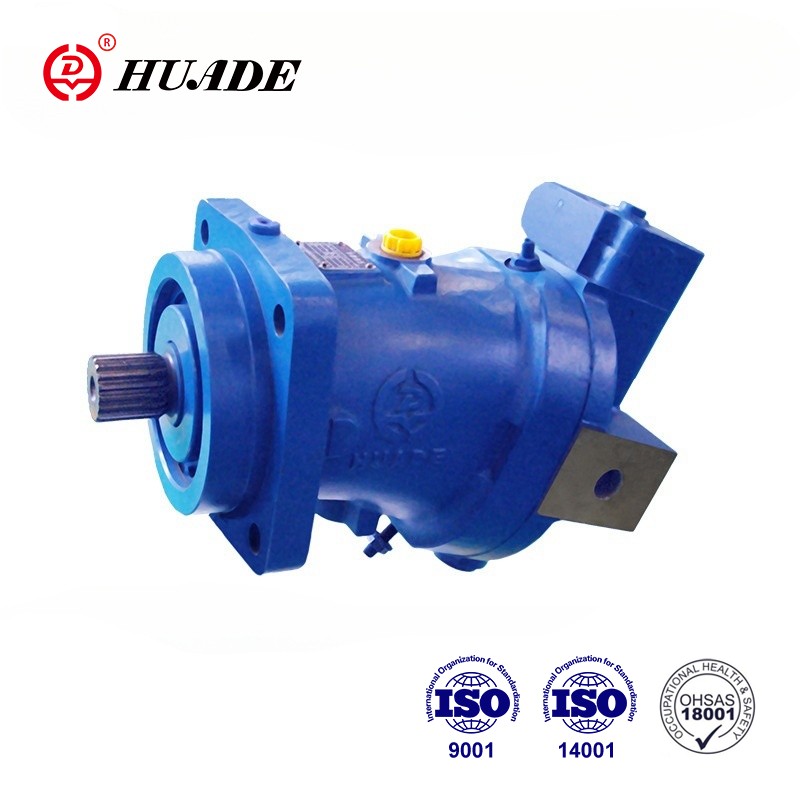

มอเตอร์ลูกสูบแกนไฮดรอลิกเป็นตัวแทนหนึ่ง ของโซลูชันที่ซับซ้อนและมีประสิทธิภาพมากที่สุดในเทคโนโลยีพลังงานของเหลว อุปกรณ์ที่มีความแม่นยำเหล่านี้เปลี่ยนพลังงานไฮดรอลิกให้เป็นการหมุน พลังงานเชิงกลทำให้พวกเขาขาดไม่ได้ในการใช้งานตั้งแต่หนัก อุปกรณ์ก่อสร้างเพื่อการผลิตที่แม่นยำ ความเข้าใจ การดำเนินงานของพวกเขาเผยให้เห็นหลักการทางวิศวกรรมที่สง่างามที่ทำให้ทันสมัย ระบบไฮดรอลิกเป็นไปได้
หลักการพื้นฐาน
ที่แกนกลางมอเตอร์ลูกสูบแกนไฮดรอลิก ดำเนินการตามหลักการของ Pascal ซึ่งระบุว่าแรงกดดันใช้กับก ของเหลวที่ จำกัด จะถูกส่งอย่างเท่าเทียมกันในทุกทิศทาง สายรัดมอเตอร์ หลักการนี้โดยใช้ของเหลวไฮดรอลิกแรงดันเพื่อขับเคลื่อนลูกสูบ ในรูปแบบวงกลมรอบแกนกลาง ขณะที่ลูกสูบเหล่านี้ย้ายกลับและ พวกเขาสร้างการเคลื่อนไหวแบบหมุนผ่านกลไกที่ออกแบบมาอย่างระมัดระวัง ระบบเชื่อมโยง
คำว่า "Axial" หมายถึง การวางแนวของลูกสูบซึ่งอยู่ในตำแหน่งขนานกับหลักของมอเตอร์ แกนของการหมุน การจัดเรียงนี้แตกต่างจากมอเตอร์ลูกสูบเรเดียลที่ไหน ลูกสูบอยู่ในตำแหน่งตั้งฉากกับแกน การกำหนดค่าตามแนวแกน เสนอข้อดีที่แตกต่างกันในแง่ของความหนาแน่นพลังงานประสิทธิภาพและ ความกะทัดรัด
องค์ประกอบหลักและฟังก์ชั่นของพวกเขา
บล็อกกระบอกสูบ
บล็อกทรงกระบอกทำหน้าที่เป็นหัวใจของ มอเตอร์ที่มีกระบอกสูบที่มีการตัดเฉือนหลายแบบจัดเรียงอย่างแม่นยำ สมมาตรรอบแกนกลาง โดยทั่วไปแล้วมอเตอร์มีคุณสมบัติระหว่างห้า และเก้ากระบอกสูบโดยเจ็ดเป็นการกำหนดค่าทั่วไป แต่ละกระบอกสูบ บ้านลูกสูบที่เคลื่อนที่ตามแนวแกนเมื่อใช้แรงดันไฮดรอลิก ที่ บล็อกทรงกระบอกหมุนเป็นหน่วยขับเคลื่อนโดยการกระทำโดยรวมของทั้งหมด ลูกสูบ
ลูกสูบและองค์ประกอบการเชื่อมต่อ
ลูกสูบแต่ละตัวพอดีภายในแต่ละอัน กระบอกสูบปิดผนึกโดยวงแหวนที่มีความแม่นยำเพื่อป้องกันการรั่วไหลภายใน แต่ละลูกสูบ เชื่อมต่อกับแท่งเชื่อมต่อหรือแผ่นรองเท้าแตะซึ่งถ่ายโอนการเคลื่อนไหวเชิงเส้น ของลูกสูบเพื่อการเคลื่อนไหวแบบหมุน องค์ประกอบที่เชื่อมต่อเหล่านี้ต้องทนต่อ กองกำลังมหาศาลในขณะที่ยังคงการจัดตำแหน่งที่แม่นยำตลอดการหมุน รอบ.
แผ่น swash
แผ่น swash แสดงถึงมากที่สุด ส่วนประกอบที่ชาญฉลาดของมอเตอร์ลูกสูบตามแนวแกน แผ่นมุมนี้เรียกว่าก แผ่นลูกเบี้ยวแปลงการเคลื่อนที่เชิงเส้นของลูกสูบเป็นการเคลื่อนที่แบบหมุน เช่น บล็อกทรงกระบอกหมุนลูกสูบตามรูปร่างของแผ่น swash ย้ายเข้าและออกจากกระบอกสูบ มุมของแผ่น swash โดยตรง กำหนดการกระจัดของแต่ละจังหวะลูกสูบและในตัวแปรการกระจัด มอเตอร์สามารถปรับมุมนี้เพื่อควบคุมความเร็วมอเตอร์และแรงบิด
แผ่นวาล์วและเวลาพอร์ต
แผ่นวาล์วควบคุมเวลาของ การไหลของของเหลวไฮดรอลิกไปและกลับจากแต่ละกระบอก ส่วนประกอบที่อยู่กับที่ คุณสมบัติพอร์ตที่อยู่ในตำแหน่งที่แม่นยำซึ่งสอดคล้องกับกระบอกหมุน ปิดกั้น. ขณะที่แต่ละกระบอกหมุนผ่านแผ่นวาล์วมันจะเชื่อมต่อสลับกัน ไปยังทางเข้าแรงดันสูงและเต้าเสียบแรงดันต่ำทำให้มั่นใจได้ว่าลูกสูบ รับของเหลวแรงดันในช่วงเวลาที่เหมาะสมในรอบของพวกเขา
วงจรการทำงาน
การทำงานของลูกสูบแกนไฮดรอลิก มอเตอร์ติดตามวัฏจักรที่จัดเตรียมไว้อย่างระมัดระวังซึ่งจะทำซ้ำอย่างต่อเนื่องนาน เป็นของเหลวที่มีแรงดัน
ขั้นตอนการบริโภค
ในช่วงไอดีลูกสูบจะเริ่มขึ้น จังหวะออกไปด้านนอกเป็นกระบอกสูบของมันสอดคล้องกับพอร์ตแรงดันสูงบน แผ่นวาล์ว ของเหลวไฮดรอลิกแรงดันพุ่งเข้าสู่กระบอกสูบที่กำลังขยายตัว อวกาศผลักดันลูกสูบ แรงที่เกิดขึ้นนั้นขึ้นอยู่กับทั้ง ความดันไฮดรอลิกและพื้นที่ที่มีประสิทธิภาพของลูกสูบ
เฟส
ในขณะที่กระบอกสูบหมุนต่อไป ลูกสูบถึงส่วนขยายสูงสุดและเริ่มจังหวะภายใน แรงดัน ของเหลวที่ติดอยู่ในกระบอกสูบกำลังบังคับให้ลูกสูบซึ่งส่งผ่านสิ่งนี้ บังคับผ่านก้านที่เชื่อมต่อกับแผ่น swash เนื่องจากแผ่น swash คือ คงที่มุมหนึ่งแรงตามแนวแกนนี้จะสร้างช่วงเวลาการหมุนโดยมีส่วนร่วม ไปยังแรงบิดเอาท์พุทของมอเตอร์
เฟสไอเสีย
เมื่อกระบอกสูบสอดคล้องกับ พอร์ตแรงดันต่ำของเหลวบีบอัดถูกขับออกเมื่อลูกสูบเสร็จสมบูรณ์ จังหวะด้านใน เวลานี้ช่วยให้มั่นใจได้ว่าแต่ละกระบอกสูบจะว่างเปล่าจากของเหลวที่ใช้แล้ว ก่อนที่จะเริ่มรอบการบริโภคครั้งต่อไป เวลาที่แม่นยำของการกระทำของวาล์วนี้ เป็นสิ่งสำคัญสำหรับการรักษาการทำงานที่ราบรื่นและป้องกันการสูญเสียความดัน
เทคโนโลยีการกระจัดแปรปรวน
คุณลักษณะมอเตอร์ลูกสูบตามแนวแกนสมัยใหม่มากมาย ความสามารถในการกระจัดของตัวแปรทำได้โดยการปรับมุมแผ่น swash เมื่อมุมแผ่น swash เพิ่มขึ้นลูกสูบจะได้รับจังหวะนานขึ้น ส่งผลให้การกำจัดมากขึ้นต่อการปฏิวัติและแรงบิดที่สูงขึ้นที่ต่ำกว่า ความเร็ว ในทางกลับกันการลดมุมแผ่น swash จะลดการกระจัด ช่วยให้ความเร็วในการหมุนที่สูงขึ้นด้วยแรงบิดลดลง
คุณลักษณะการกระจัดของตัวแปรนี้ให้ ความยืดหยุ่นในการควบคุมที่ยอดเยี่ยม การควบคุมอิเล็กทรอนิกส์สามารถปรับได้โดยอัตโนมัติ มุมแผ่น swash ขึ้นอยู่กับความต้องการโหลดเพิ่มประสิทธิภาพให้เหมาะสม สภาพการทำงานที่หลากหลาย ระบบขั้นสูงบางระบบสามารถทำได้ การกระจัดเป็นศูนย์หยุดมอเตอร์ได้อย่างมีประสิทธิภาพโดยไม่ขัดจังหวะ การไหลของไฮดรอลิก
ประสิทธิภาพและประสิทธิภาพ ลักษณะเฉพาะ
มอเตอร์ลูกสูบแกนไฮดรอลิกบรรลุผลสำเร็จ ระดับประสิทธิภาพสูงอย่างน่าทึ่งมักจะเกิน 95% ในการทำงานที่ดีที่สุด เงื่อนไข. ประสิทธิภาพนี้เกิดจากปัจจัยการออกแบบหลายประการรวมถึง การรั่วไหลภายในน้อยที่สุดความคลาดเคลื่อนส่วนประกอบที่แม่นยำและของเหลวที่ดีที่สุด พลวัต การจัดเรียงตามแนวแกนก่อให้เกิดประสิทธิภาพนี้โดยการจัดหา กองกำลังรัศมีที่สมดุลซึ่งลดภาระแบริ่งและแรงเสียดทานเชิงกล
อัตราส่วนพลังงานต่อน้ำหนักของมอเตอร์เหล่านี้ เป็นพิเศษทำให้เหมาะสำหรับแอปพลิเคชันมือถือที่มีน้ำหนัก วิกฤต. มอเตอร์เดี่ยวสามารถสร้างแรงบิดมหาศาลในขณะที่ยังคงอยู่ ขนาดที่ค่อนข้างกะทัดรัด นอกจากนี้การป้องกันการโอเวอร์โหลดโดยธรรมชาติ ของระบบไฮดรอลิกหมายความว่ามอเตอร์เหล่านี้สามารถจัดการการโอเวอร์โหลดได้ชั่วคราวโดยไม่ต้อง ความเสียหาย.
แอปพลิเคชันและข้อดี
Hydraulic Axial Piston Motors ค้นหา แอปพลิเคชันในอุตสาหกรรมต่าง ๆ ในอุปกรณ์ก่อสร้างพวกเขามีกำลัง แทร็กของรถขุดและล้อของรถตัก แอปพลิเคชันทางทะเลรวมถึง Anchor Windlasses และระบบขับเคลื่อน การใช้งานในอุตสาหกรรมมีตั้งแต่สายพานลำเลียง ไดรฟ์ไปยังแกนเครื่องมือเครื่องจักร
ข้อดีของมอเตอร์ลูกสูบแกน ขยายเกินประสิทธิภาพและความหนาแน่นพลังงานสูง พวกเขาให้ยอดเยี่ยม การควบคุมความเร็วสามารถทำงานได้ทั้งสองทิศทางด้วยประสิทธิภาพที่เท่าเทียมกันและ ให้ความสามารถในการเริ่มต้นและหยุดทันที ความสามารถในการรักษา แรงบิดคงที่ตลอดความเร็วที่แตกต่างกันทำให้เหมาะสำหรับการใช้งาน ต้องการการควบคุมการเคลื่อนไหวที่แม่นยำ
