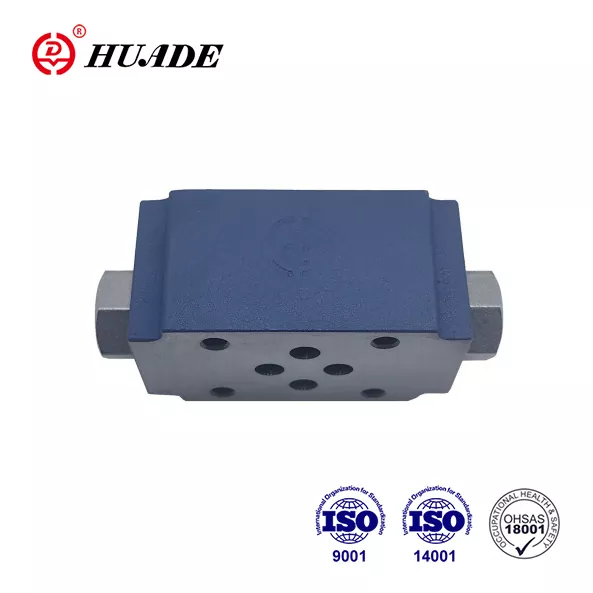

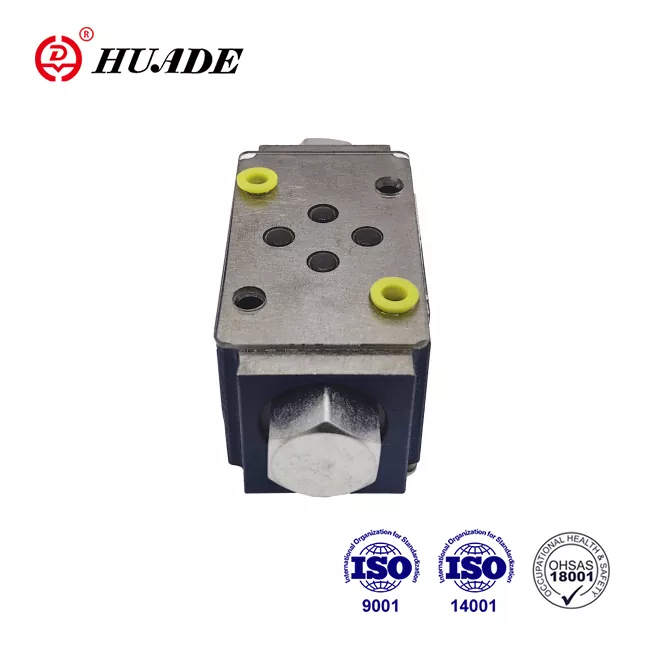

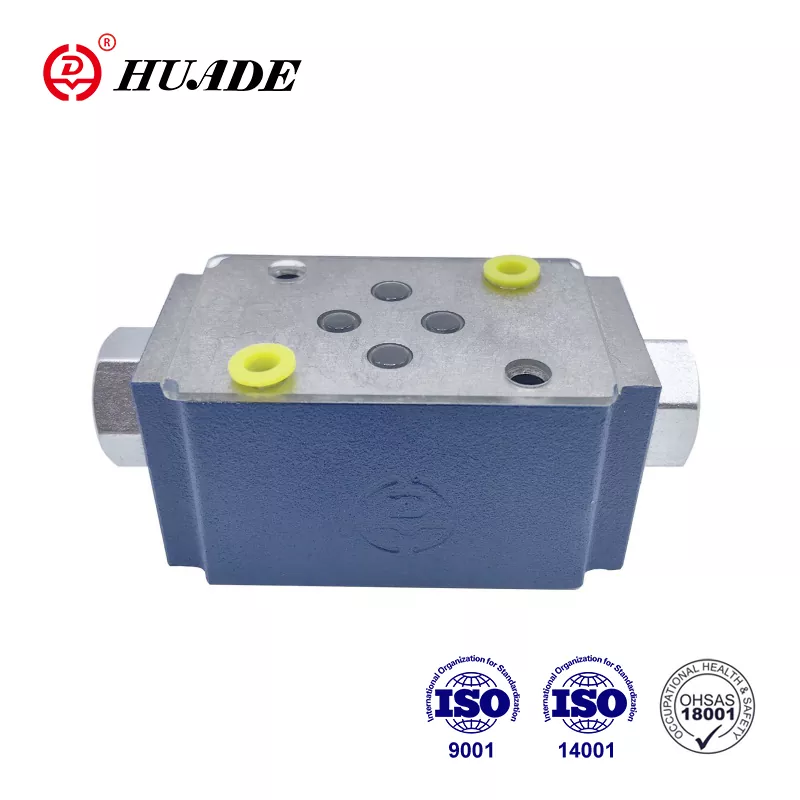

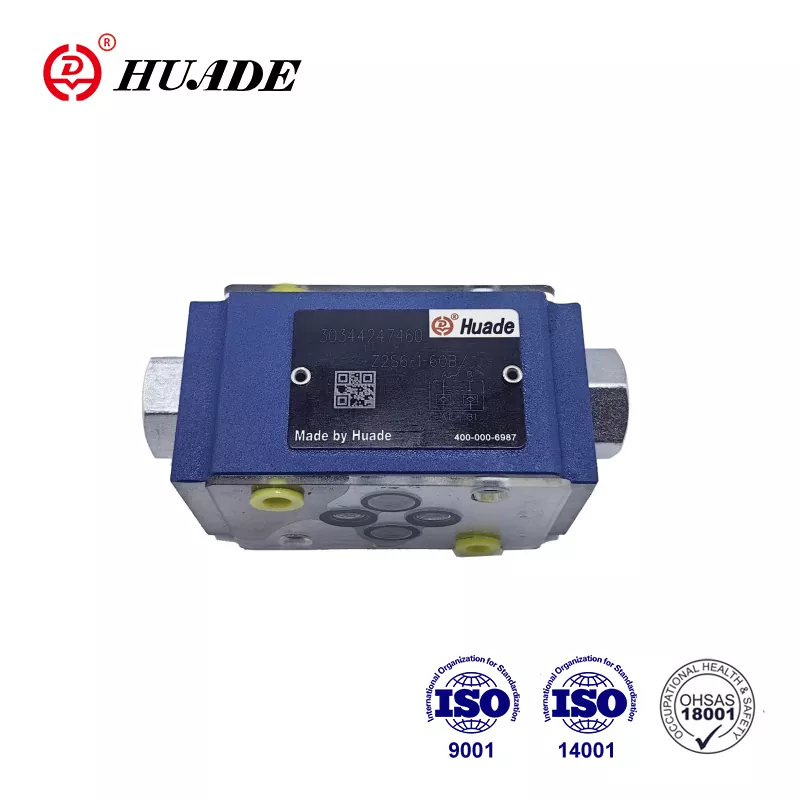

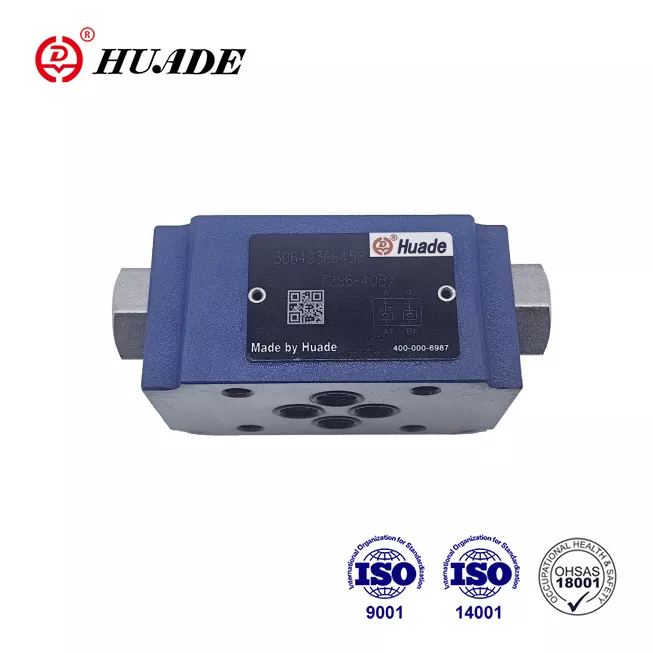

เช็ควาล์วแซนด์วิชเพลท Z2S 6

ธุรกิจหลักของ Huafilter คือการส่งออกผลิตภัณฑ์ไฮดรอลิกของ Huade® และการซ่อมแซมระบบไฮดรอลิก เรากลายเป็นตัวแทนในต่างประเทศที่ได้รับอนุญาตเพียงรายเดียวของ Beijing Huade Hydraulic Industrial Group ในปี 2023 ราคาของแผ่นแซนวิชเช็ควาล์ว Z2S 6 นี้สมเหตุสมผลกว่า มีขายอย่างแพร่หลายในจีนและต่างประเทศ เรามีบริการหลังการขายที่ดีพร้อมวิศวกรที่มีประสบการณ์คอยให้ความช่วยเหลือด้านเทคนิคอย่างทันท่วงที เรารับประกันคุณภาพของวาล์วไฮดรอลิกทั้งหมดเป็นเวลาหนึ่งปี หากคุณกำลังมองหาวาล์วไฮดรอลิกคุณภาพสูง ราคาต่ำ และมีเสถียรภาพ โปรดติดต่อเรา

เนื่องจากประสบการณ์เจ็ดปีในการร่วมมือกับ Rexroth ตั้งแต่ปี 1979 Huade ได้รวมเทคโนโลยีล้ำสมัยจาก Rexroth เข้าด้วยกัน เช็ควาล์ว Huade® Z2S 6 สามารถแทนที่ซีรีย์เดียวกันกับที่ Rexroth นำเสนอได้อย่างสมบูรณ์ มันมีราคาที่ดีกว่า โรงงานได้ผ่านมาตรฐาน ISO9001, ISO14001 และ OH SAS18001 วาล์วไฮดรอลิกHuade®ใช้ในอุตสาหกรรมทหารเนื่องจากประสิทธิภาพที่เชื่อถือได้ มีเทคโนโลยีที่ล้ำหน้ากว่าและมีความทนทานมากกว่าผลิตภัณฑ์ที่คล้ายคลึงกันในกลุ่มผลิตภัณฑ์นี้ เป็นแบรนด์ระดับชาติที่มีชื่อเสียงในประเทศจีน

พารามิเตอร์ผลิตภัณฑ์ของ Check Valve Sandwich Plate Z2S 6

ขนาด	6	10	16	22
Max.flow (ลิตร/นาที)	ถึง 60	ถึง 120	ถึง 300	ถึง 450
แรงดันใช้งานสูงสุด (MPa)	ถึง 31.5
แรงกดแคร็ก (MPa)	ดูเส้นโค้งลักษณะเฉพาะ
ทิศทาง	ดูสัญลักษณ์
อัตราส่วนพื้นที่	A1/A2=1:3	A1/A2=1:11.45	A1/A2=1:11.8	A1/A2=1:13.6
อัตราส่วนพื้นที่	A1/A2=1:3	A3/A2=1:2.86	A3/A2=1:2.8	A3/A2=1:2.8
ของเหลวความดัน	น้ำมันแร่ (สำหรับซีล NBR) หรือฟอสเฟตเอสเตอร์ (สำหรับซีล FPM)
ช่วงอุณหภูมิของเหลวความดัน (℃)	-30~+80
ช่วงความหนืด (mm2/s)	2.8 ถึง 500
น้ำหนัก (กก.)	ประมาณ 0.8	ประมาณ 3	ประมาณ 6.5	ประมาณ 12

คุณลักษณะของผลิตภัณฑ์และการใช้งานของ Check Valve Sandwich Plate Z2S 6

คุณสมบัติ:

▶ สำหรับใช้ในชุดประกอบซ้อนแนวตั้ง

▶ สำหรับการปิดพอร์ตบริการหนึ่งหรือสองพอร์ตโดยไม่มีการรั่วไหล

▶ รูปแบบการย้ายไปยัง Din 24 340 รูปแบบ A, ISO4401 และ CETOP - RP 121H

แอปพลิเคชัน:

เช็ควาล์ว Z2S นี้ใช้สำหรับการติดตั้งซ้อนในแนวตั้ง สามารถปิดผนึกพอร์ตน้ำมันที่ใช้งานได้หนึ่งหรือสองพอร์ตโดยไม่มีการรั่วซึมตามความจำเป็น

ฟังก์ชั่น, ส่วน, สัญลักษณ์ของ Check Valve Sandwich Plate Z2S 6

เช็ควาล์วนำร่องไฮดรอลิกประเภท Z2S เป็นแบบแผ่นแซนวิช ใช้สำหรับการปิดพอร์ตบริการหนึ่งหรือสองพอร์ตโดยไม่มีการรั่วไหล แม้ว่าจะใช้เวลานานก็ตาม การไหลอิสระเกิดขึ้นจาก A1 ถึง A2 หรือ B1 ถึง B2 การไหลใน A1 B1 ทิศทางตรงกันข้ามถูกบล็อก เมื่อของไหลไหลจาก A1 ถึง A2 แกนม้วนสาย (1) จะถูกกดดันและถูกผลักไปทางขวา จึงเป็นการเปิดวาล์วก้านบอล (2) ซึ่งจากนั้นจะเปิดก้านวาล์ว (3) เพื่อให้แน่ใจว่าการปิดวาล์วถูกต้อง พอร์ตบริการ A2 B2 ของวาล์วทิศทางจะต้องเชื่อมต่อกับถังในตำแหน่งที่เป็นกลาง

สัญลักษณ์ของ Z2S
