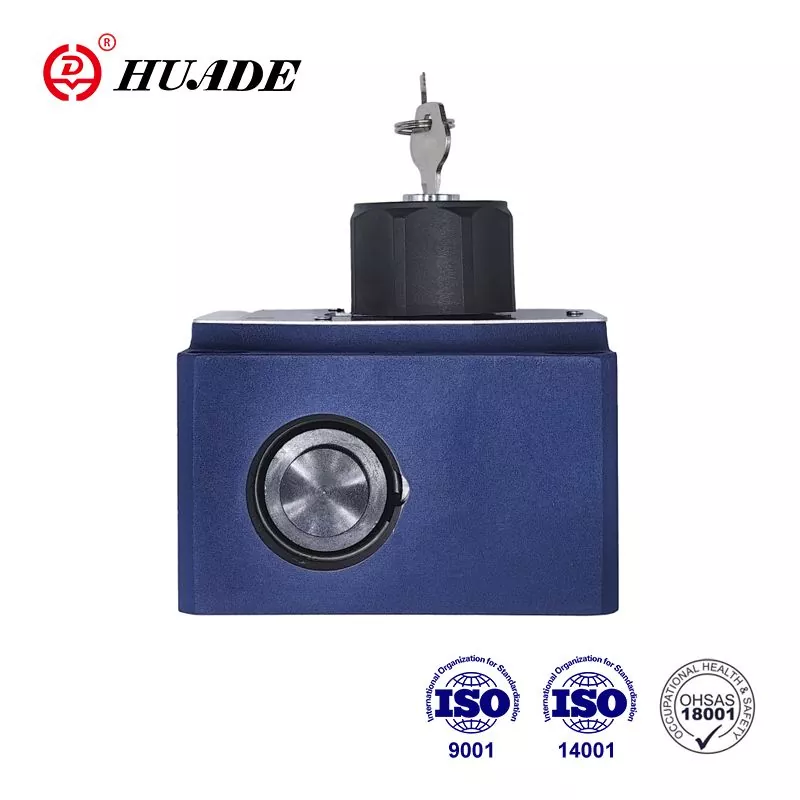

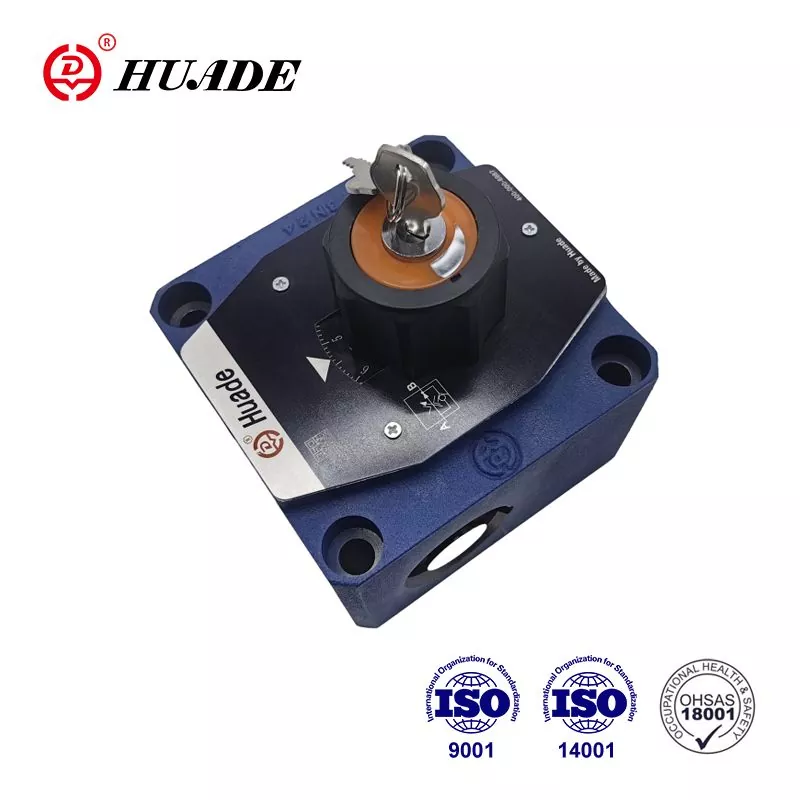

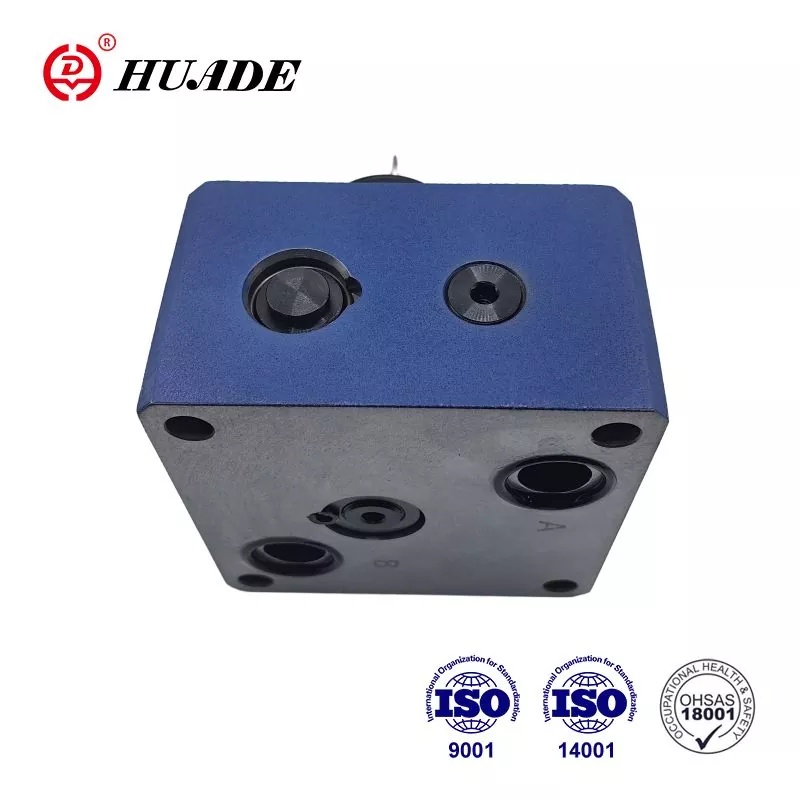

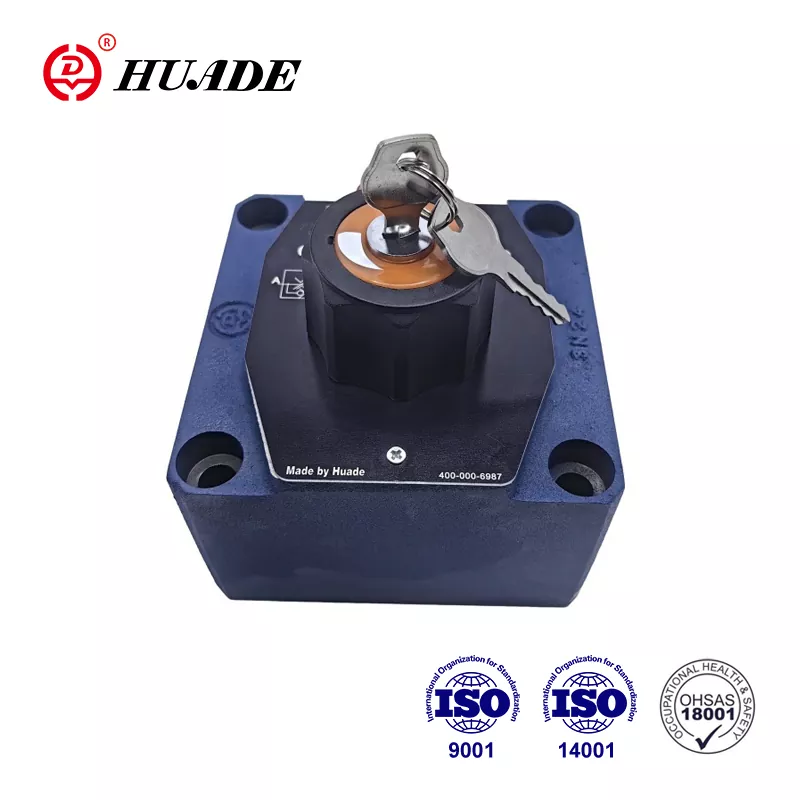

วาล์วควบคุมการไหล 2FRM 16

ธุรกิจหลักของเราคือการจัดหาวาล์วควบคุมการไหลแบบไฮดรอลิก 2FRM 16 ของแบรนด์ Huade ในฐานะผู้จัดจำหน่ายที่ได้รับอนุญาตของ Huade Hydraulic เราให้บริการลูกค้าด้วยบริการที่ดีและการสนับสนุนทางเทคนิค วาล์วควบคุมการไหลของHuade®ครองส่วนแบ่งการตลาดจำนวนมากในประเทศจีน เนื่องจากประสิทธิภาพที่เหนือกว่าและมีเสถียรภาพและราคาค่อนข้างต่ำ Huade Hydraulic จึงเป็นผู้ผลิตผลิตภัณฑ์ไฮดรอลิกที่มีชื่อเสียงในประเทศจีน

วาล์วควบคุมการไหลเป็นวาล์วควบคุมการไหลแบบ 2 ทาง ด้วยการนำเทคโนโลยีมาใช้ วาล์วไฮดรอลิก Huade® จึงสามารถเทียบเคียง Rexroth ในด้านประสิทธิภาพได้ วาล์วไหล 2FRM 16 นี้เป็นทางเลือกที่ดีและราคาไม่แพงสำหรับ Rexroth Huade Hydraulic ให้ความสำคัญกับความคุ้มค่าและการใช้งานจริงมากขึ้น ดังนั้นวาล์วไฮดรอลิกจึงมีราคาค่อนข้างต่ำ นี่คือแบรนด์เก่าในจีน

พารามิเตอร์ผลิตภัณฑ์ของวาล์วควบคุมการไหล 2FRM 16

ทั่วไป
น้ำมันไฮดรอลิก	น้ำมันแร่ (สำหรับซีล NBR) หรือฟอสเฟตเอสเตอร์ (สำหรับซีล FPM)
ช่วงอุณหภูมิ (℃)	-30 ถึง+80
ช่วงความหนืด (มม. ²/s)	10 ถึง 800

แผ่นแซนวิชวงจรเรียงกระแส
Flow.max (ลิตร/นาที)	10	16
	มากถึง 50	มากถึง 160
แรงดันใช้งาน (MPa)	สูงถึง 31.5
ความดันการแคร็ก (MPa)	0.15
น้ำหนัก (กก.)	3.2	9.3

ไหล. Q สูงสุด (ลิตร/นาที)		ขนาด 10				ขนาด 16
		10	16	25	50	60	100	160
∆p พร้อมการไหลกลับอิสระ B → A, ขึ้นอยู่กับ Q (MPa)		0.2	0.25	0.35	0.6	0.28	0.43	0.73
การควบคุมการไหล	อุณหภูมิคงที่	±2% (คิวสูงสุด)
	แรงดันคงตัว (สูงถึง ∆p=31.5MPa)	±2% (คิวสูงสุด)				± 5% (คิวสูงสุด)
แรงดันใช้งานสูงสุด- พอร์ต A (MPa)		สูงถึง 31.5
ช่วงความแตกต่างของแรงดันขั้นต่ำ (MPa)		0.3 ถึง 0.7				0.5~1.2
ระดับการปนเปื้อน (ไมโครเมตร)		25 (คิว< 5ลิตร/นาที)				10 (คิว < 0.5 ลิตร/นาที)
น้ำหนัก (กก.)		5.6				11.3

คุณลักษณะของผลิตภัณฑ์และการใช้งานวาล์วควบคุมการไหล 2FRM 16

คุณสมบัติ:

▶ รูปแบบการย้ายไปยัง DIN 24 340 จาก A, ISO 4401 และ CETOP - RP 121H

▶ ตัวจำกัดจังหวะการชดเชยแรงดัน เป็นทางเลือก

▶ การทำงานของกลไก

▶ ลดการกระโดดเมื่อเริ่มต้น

▶ การควบคุมการไหลทั้งสองทิศทางโดยใช้แผ่นแซนวิชแบบเรียงกระแส

แอปพลิเคชัน:

หน้าที่หลักของวาล์วควบคุมการไหล 2FRM 16 คือการรักษาอัตราการไหลให้คงที่โดยไม่ขึ้นกับแรงดันและอุณหภูมิ

ส่วนและสัญลักษณ์ของ Flow Control Valve 2FRM 16

โดยทั่วไปวาล์ว 2FRM 16 ประกอบด้วยตัวเรือน (1) บุชชิ่งปาก (3) ตัวชดเชยแรงดัน (4) พร้อมตัวจำกัดจังหวะที่เป็นอุปกรณ์เสริม เช็ควาล์ว (5) องค์ประกอบการปรับ (2)

การไหลจากช่อง A ไปยังช่อง B จะถูกควบคุมที่ปาก (6) เพื่อรักษาการไหลข้ามออริฟิซให้คงที่ จะมีการเชื่อมต่อเครื่องชดเชยแรงดันไว้ที่ต้นน้ำของออริฟิซ (6) การไหลจะถูกรักษาไว้โดยส่วนใหญ่ไม่ขึ้นกับอุณหภูมิเนื่องจากการออกแบบช่องเปิด การไหลกลับอย่างอิสระจากช่อง B ไปยังช่อง A จะถูกส่งตรงผ่านเช็ควาล์ว (5) การไหลจะถูกควบคุมจาก A ถึง B เท่านั้น เพื่อควบคุมการไหลในทั้งสองทิศทาง สามารถติดตั้งแผ่นแซนวิชชนิดเรียงกระแส Z4S ไว้ใต้การไหลได้ วาล์วควบคุม

โครงสร้างของวาล์วควบคุมการไหล 2FRM 16
