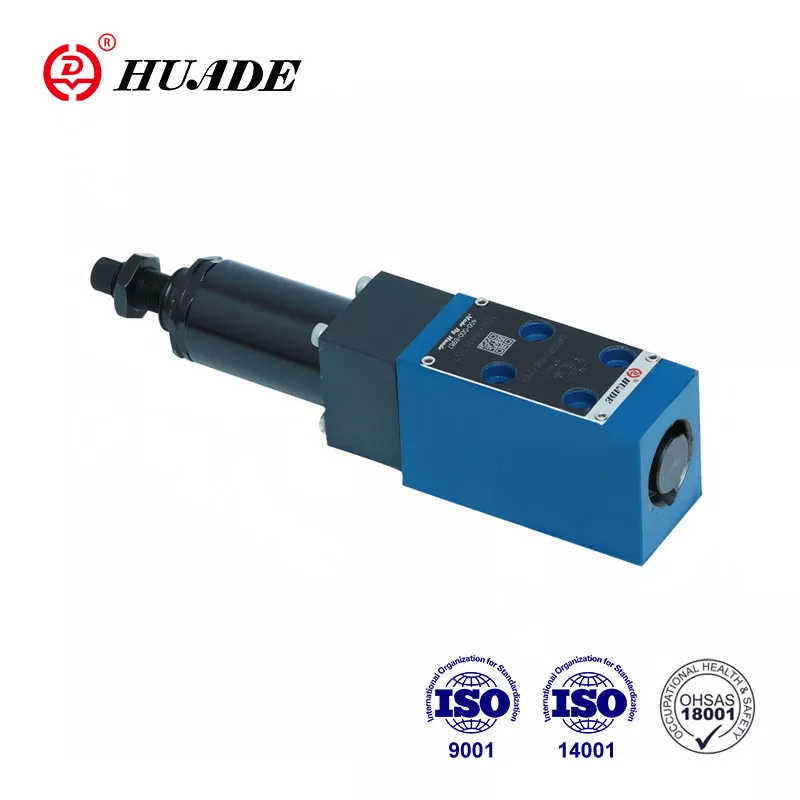

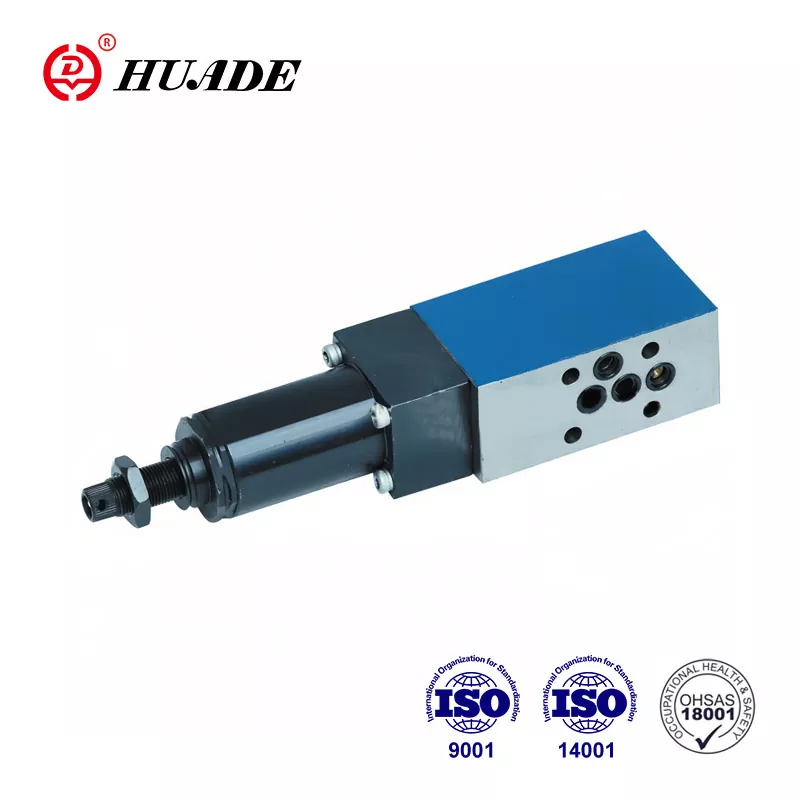

วาล์วลดแรงดัน DR 5 DP

ในฐานะผู้จัดจำหน่าย Huade Hydraulic ที่ได้รับอนุญาต เรามีความเชี่ยวชาญในการจัดหาวาล์วลดแรงดัน Huade® DR 5 DP สินค้าของHuade®ได้มาตรฐานสากลมาโดยตลอด Huade Hydraulic มีประสบการณ์สองครั้งในการร่วมมือกับ Rexroth และประสิทธิภาพและคุณภาพของผลิตภัณฑ์ก็เทียบได้กับแบรนด์ใหญ่ชั้นหนึ่ง ราคามีความสมเหตุสมผล ด้วยจุดขายที่เป็นเอกลักษณ์เหล่านี้ วาล์วลดแรงดัน Huade® จึงได้รับความนิยมในหมู่ผู้บริโภคอยู่แล้ว

ส่งคำถาม

วาล์วลดแรงดัน DR 5 DP ใช้สำหรับควบคุมแรงดันในระบบไฮดรอลิก เนื่องจากการแนะนำเทคโนโลยี Rexroth ทำให้วาล์วลดแรงดันซีรีส์ Huade® DR 5 DP สามารถทดแทน Rexroth ประเภทเดียวกันได้ Huade Hydraulic มีระบบการทดสอบที่เข้มงวดเพื่อให้มั่นใจในคุณภาพของผลิตภัณฑ์ ชุดวาล์วควบคุมความดันใช้กันอย่างแพร่หลายในระบบไฮดรอลิกทางทะเล

พารามิเตอร์ผลิตภัณฑ์ของวาล์วลดแรงดัน DR 5 DP

แรงดันใช้งานสูงสุด (พอร์ต P) (MPa)	สูงถึง 31.5
สูงสุด แรงดันทุติยภูมิ (พอร์ต A) (MPa)	สูงถึง 21.0 โดยไม่มีวาล์วกันไหลกลับสูงถึง 31.5
ความดัน Max.back (พอร์ต T (Y)) (MPa)	มากถึง 6.0
การไหลสูงสุด (ลิตร/นาที)	มากถึง 15
น้ำมันแร่ความดันของเหลว	น้ำมันแร่ (สำหรับซีล NBR) หรือฟอสเฟตเอสเตอร์ (สำหรับซีล FPM)
ช่วงความหนืด (มม. ²/s)	10~800
ช่วงอุณหภูมิของเหลวความดัน (℃)	-30 ถึง +80
ระดับการปนเปื้อน (อืม)	ระดับการปนเปื้อนสูงสุดที่อนุญาตของของเหลวคือ NAS 1638 คลาส 9
น้ำหนัก (กก.)	ประมาณ 1.0

คุณลักษณะของผลิตภัณฑ์และการใช้งานวาล์วลดแรงดัน DR 5 DP

คุณสมบัติ:

▶ การติดตั้งแผ่นย่อย

▶ ระดับแรงดัน 5 ระดับ

▶ องค์ประกอบการปรับแต่ง 4 รายการ

- ลูกบิดหมุน

- ตั้งสกรูหกเหลี่ยมและฝาครอบป้องกัน

- ลูกบิดหมุนแบบล็อคได้พร้อมสเกล

- ลูกบิดหมุนพร้อมสเกล

▶ เช็ควาล์ว สามารถเลือกได้

▶ รูปแบบการย้ายไปยัง DIN 24 340, แบบฟอร์ม D, ISO 5781 และ CETOP - RP 121H

แอปพลิเคชัน:

วาล์วลดแรงดัน DR 5 DP ใช้เพื่อลดแรงดันของระบบ

ส่วนและสัญลักษณ์ของวาล์วลดแรงดัน DR 5 DP

วาล์วประเภท DR5 DP เป็นวาล์วลดแรงดันที่ทำงานโดยตรง 3 ทิศทาง พร้อมฟังก์ชันลดแรงดันที่ด้านรอง

แรงดันรองถูกกำหนดโดยองค์ประกอบปรับแรงดัน (4) ขณะพัก วาล์วจะเปิดตามปกติและของเหลวความดันสามารถไหลได้อย่างไม่มีข้อจำกัดจากพอร์ต P ไปยังพอร์ต A ความดันในพอร์ต A พร้อมกันผ่านสายควบคุม (6) ปรากฏที่บริเวณแกนสปูลตรงข้ามกับการบีบอัด สปริง(3) เมื่อความดันในพอร์ต A เกินระดับความดันที่ตั้งไว้ที่สปริงอัด (3) แกนหมุนควบคุม (2) จะเคลื่อนเข้าสู่ตำแหน่งควบคุมและคงความดันที่ตั้งไว้ในพอร์ต A คงที่

น้ำมันควบคุมและน้ำมันไพล็อตถูกนำมาจากพอร์ต A ผ่านทางสายควบคุม (6)

หากความดันในช่อง A ยังคงเพิ่มขึ้นเนื่องจากแรงภายนอกที่กระทำต่อแอคทูเอเตอร์ แกนหมุนควบคุม (2) จะเคลื่อนที่ต่อไปอีกไปยังสปริงอัด (3)

ซึ่งจะทำให้เส้นทางการไหลถูกเปิดที่พอร์ต A ผ่านทางส่วนควบคุม (8) บนแกนควบคุม (2) ไปยังถัง จากนั้นของเหลวแรงดันที่เพียงพอจะไหลลงถังเพื่อป้องกันไม่ให้แรงดันเพิ่มขึ้นอีก

ห้องสปริงจะถูกระบายลงถังภายนอกเสมอผ่านทางพอร์ต T(Y)

เพื่อให้ไหลกลับอย่างอิสระจากพอร์ต A ไปยังพอร์ต P สามารถติดตั้งเช็ควาล์วเสริม (5) ได้

โครงสร้างของ DR 5 DP 3 10B
