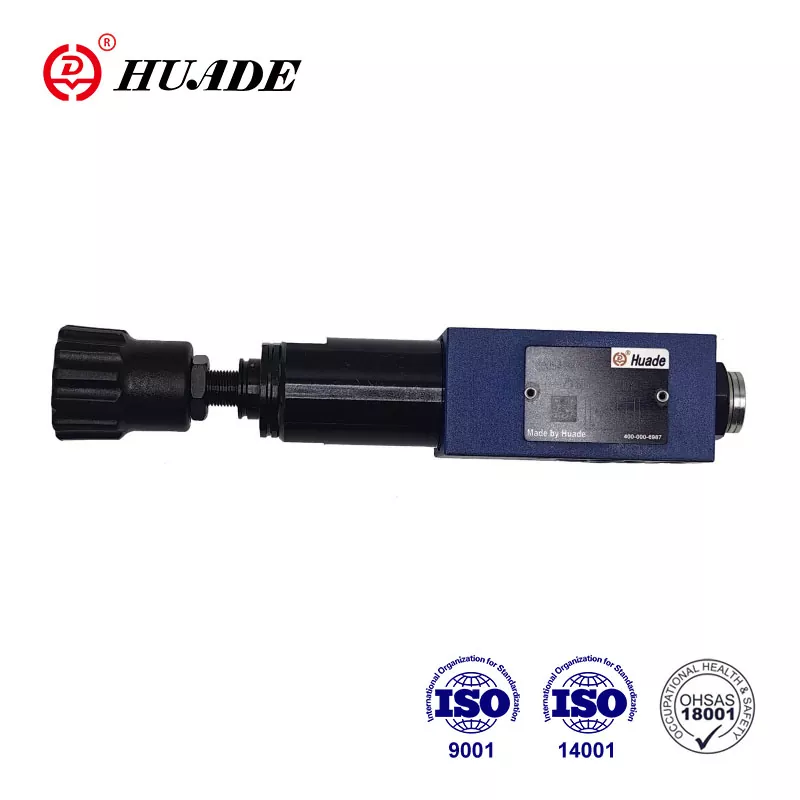

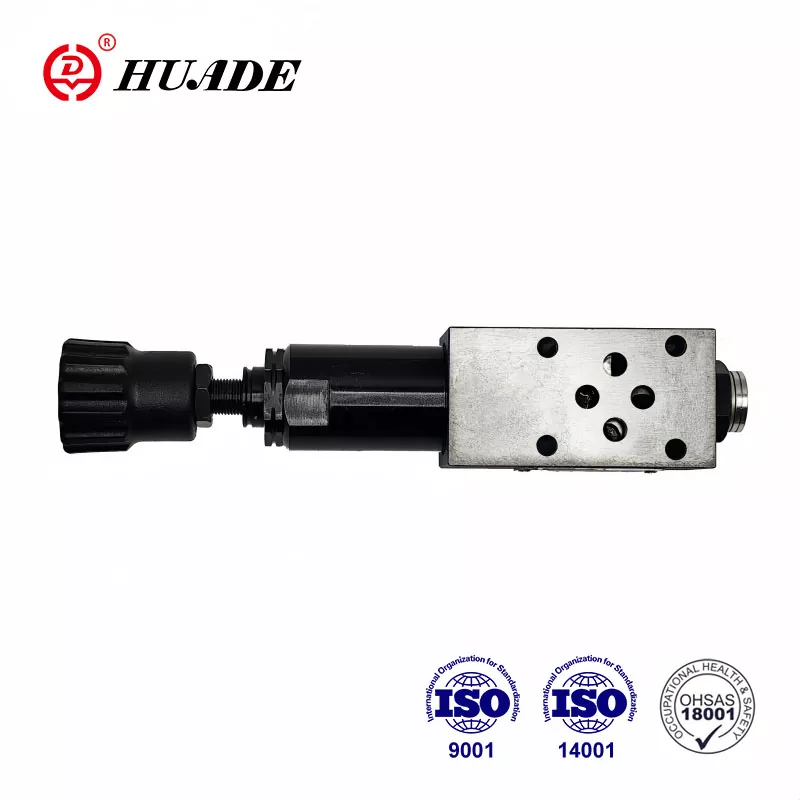

วาล์วลดแรงดันHuade®ได้มาถึงมาตรฐานสากลเสมอ Huade Hydraulic ใช้ประโยชน์จากทรัพยากรภายในประเทศที่อุดมสมบูรณ์เพื่อควบคุมต้นทุนเพื่อให้ผลิตภัณฑ์ไฮดรอลิกในราคาที่สมเหตุสมผล วาล์วลดแรงดัน ZDR 6 DP0 สามารถใช้เพื่อลดความดันของระบบไฮดรอลิก
|
ของเหลวแรงดัน |
น้ำมันแร่ (สำหรับซีล NBR) หรือฟอสเฟตเอสเตอร์ (สำหรับซีล FPM) |
|
ช่วงความดันของเหลวอุณหภูมิ (℃) |
-30 ถึง +80 |
|
ช่วงความหนืด (mm ²/s) |
10 ~ 800 |
|
ระดับการปนเปื้อนของของไหล |
แนะนำตัวกรองที่มีอัตราการเก็บรักษาขั้นต่ำβ10> 75 |
|
สูงสุด พอร์ตความดันปฏิบัติการ P (MPA) |
มากถึง 30 |
|
ความดันทุติยภูมิ (เอาท์พุท) (MPA) |
สูงสุด 4 |
|
พอร์ตแรงดันย้อนกลับ t (y) (MPA) |
มากถึง 16 |
|
max.flow (l/min) |
สูงสุด 7 |
คุณสมบัติ:
▶การออกแบบแผ่นแซนวิช
แอปพลิเคชัน:
ประเภทวาล์ว ZDR 6 DPO ใช้เพื่อลดความดันของระบบ
วาล์วลดแรงดันประเภท ZDR 6 DPO ... 40B/40YM เป็นวาล์วลดแรงดันของการออกแบบแผ่นแซนวิช โดยทั่วไปวาล์วประกอบด้วยที่อยู่อาศัย (1), สปูลควบคุม (2), ที่นั่งสปริงบีบอัด (3) และสปริงอัด (4)
ที่เหลือวาล์วจะเปิดโดยปกติและของเหลวสามารถไหลได้ไม่ จำกัด จากพอร์ต P ไปยังพอร์ต P1 ความดันในพอร์ต P1 อยู่ในเวลาเดียวกันที่พื้นที่สปูลตรงข้ามกับสปริงอัด (4) เมื่อความดันในพอร์ต P1 เกินระดับความดันที่ตั้งไว้ที่
สปริงบีบอัด (4) สปูลควบคุม (2) ย้ายเข้าสู่ตำแหน่งควบคุมกับสปริงอัด (4) และเก็บความดันที่ตั้งไว้ในค่าคงที่พอร์ต P1
หากความดันในพอร์ต P1 เพิ่มขึ้นเรื่อย ๆ เนื่องจากแรงภายนอกแกนควบคุม (2) จะถูกเคลื่อนย้ายไปยังสปริงอัด (4)
ของเหลวที่เพียงพอจากนั้นจะไหลไปที่ถังเพื่อป้องกันความดันเพิ่มขึ้น ห้องฤดูใบไม้ผลิจะถูกระบายไปยังถังภายนอกผ่านการขุดเจาะไปยังพอร์ต T (y)
โครงสร้างของ ZDR 6 DPO ...- 40B
สัญลักษณ์ของ ZDR 6 DPO ...- 40B
