Pilot Operated Check Valve SL: คู่มือฉบับสมบูรณ์สำหรับวิศวกรและผู้ปฏิบัติงาน

เมื่อระบบไฮดรอลิกจำเป็นต้องรับน้ำหนักมากอย่างปลอดภัยหรือป้องกันการไหลย้อนกลับของของไหลที่ไม่ต้องการ วิศวกรมักจะหันมาใช้เช็ควาล์วแบบควบคุมด้วยนักบิน ในบรรดาผลิตภัณฑ์เหล่านี้ ประเภท SL ที่ผลิตโดย Bosch Rexroth มีความโดดเด่นในฐานะโซลูชันที่เชื่อถือได้สำหรับการใช้งานในอุตสาหกรรมและอุปกรณ์เคลื่อนที่ คู่มือนี้จะอธิบายสิ่งที่ทำให้เช็ควาล์วควบคุมด้วยนักบิน SL แตกต่างจากวาล์วประเภทอื่นๆ วิธีการทำงาน และเมื่อใดที่คุณควรพิจารณาใช้ในระบบไฮดรอลิกของคุณ

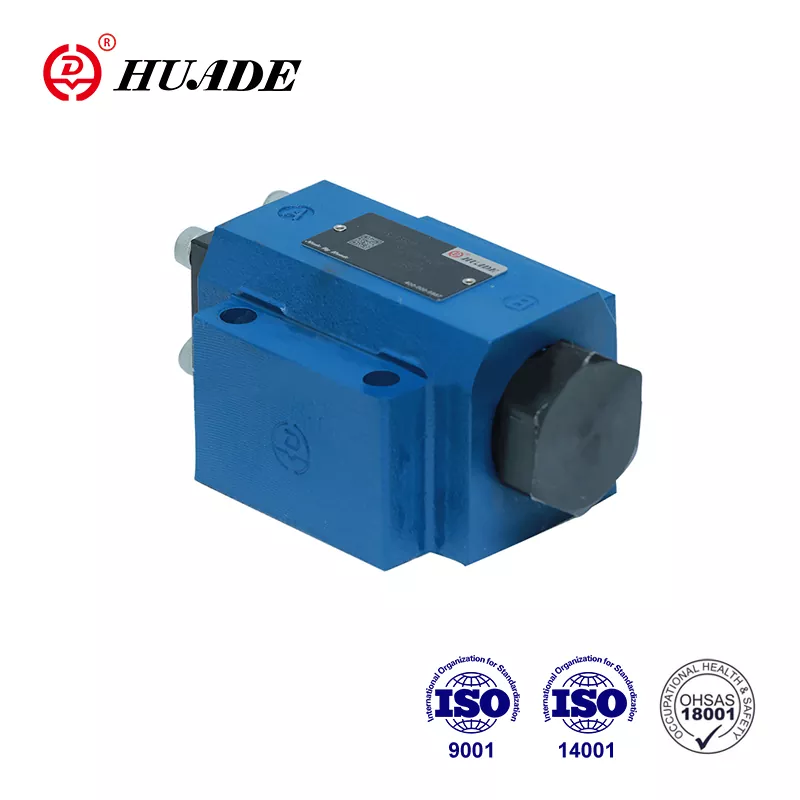

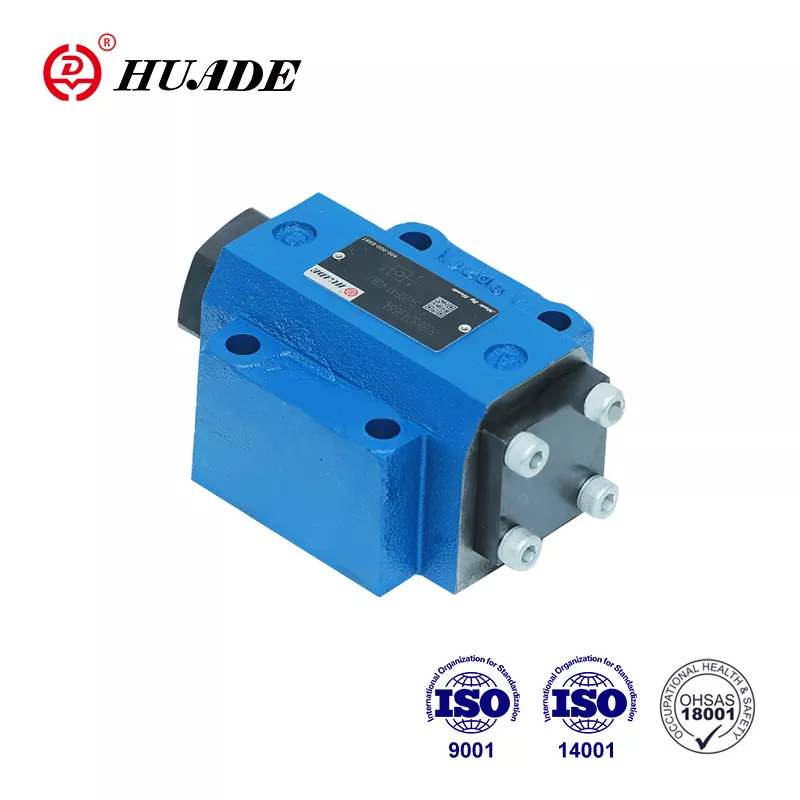

Pilot Operated Check Valve SL คืออะไร?

เช็ควาล์วที่ดำเนินการนำร่อง SL เป็นส่วนประกอบไฮดรอลิกที่ช่วยให้ของไหลไหลได้อย่างอิสระในทิศทางเดียวในขณะที่ปิดกั้นการไหลในทิศทางตรงกันข้ามจนกว่าสัญญาณนำร่องจะปล่อยออกมา การกำหนด "SL" อ้างอิงถึงรุ่นท่อระบายน้ำภายนอกของ Bosch Rexroth ในซีรีส์ SV โดยเฉพาะ ซึ่งออกแบบมาสำหรับการใช้งานที่น้ำมันไพลอตจำเป็นต้องระบายแยกจากวงจรหลัก

วาล์วใช้การออกแบบก้านและสามารถติดตั้งบนเพลตย่อยหรือเชื่อมต่อผ่านพอร์ตเกลียว เมื่อของไหลไหลจากพอร์ต A ไปยังพอร์ต B วาล์วจะเปิดขึ้นอย่างง่ายดายโดยมีความต้านทานน้อยที่สุด เมื่อแรงดันพยายามดันของเหลวกลับจาก B ไป A วาล์วจะผนึกโดยสมบูรณ์โดยไม่มีการรั่วซึมเป็นศูนย์ วิธีเดียวที่จะเปิดวาล์วแบบย้อนกลับได้คือการใช้แรงดันไพล็อตไปที่พอร์ต X ซึ่งจะยกก้านวาล์วขึ้นโดยอัตโนมัติและควบคุมการไหลได้

ข้อแตกต่างที่สำคัญระหว่างเช็ควาล์วที่ควบคุมโดยนักบิน SL และรุ่น SV มาตรฐานนั้นอยู่ที่คุณสมบัติการเดรนภายนอก ในขณะที่วาล์ว SV ถ่ายน้ำมันไพลอตกลับเข้าสู่ระบบภายใน วาล์ว SL จะจ่ายน้ำมันนี้ผ่านพอร์ต Y ที่แยกจากกัน การระบายน้ำภายนอกนี้ช่วยให้นักออกแบบมีความยืดหยุ่นมากขึ้นในการสร้างวงจรไฮดรอลิกที่ซับซ้อน โดยเฉพาะอย่างยิ่งเมื่อท่อระบายนำร่องจำเป็นต้องเชื่อมต่อกับถังอย่างอิสระ หรือเมื่อการระบายน้ำภายในอาจก่อให้เกิดการรบกวนแรงดัน

Pilot Operated Check Valve SL ทำงานอย่างไร

การทำความเข้าใจหลักการทำงานของเช็ควาล์วที่ดำเนินการนำร่อง SL ช่วยอธิบายว่าทำไมจึงทำงานได้ดีในการใช้งานที่รองรับการรับน้ำหนัก วาล์วประกอบด้วยส่วนประกอบหลักหลายประการ: ตัวหลัก ก้านวาล์วหลัก ก้านวาล์วนำร่อง สปริงอัด และลูกสูบควบคุม ชิ้นส่วนเหล่านี้ทำงานร่วมกันเพื่อสร้างโหมดการทำงานที่แตกต่างกันสามโหมด

ในระหว่างการไหลอิสระจาก A ไป B น้ำมันไฮดรอลิกจะดันโดยตรงกับก้านวาล์ว และเปิดออกโดยมีความต้านทานน้อยมาก แรงดันตกคร่อมวาล์วยังคงต่ำกว่า 5 บาร์ที่อัตราการไหลปกติ ซึ่งหมายความว่าสูญเสียพลังงานน้อยที่สุด ทิศทางการไหลอิสระนี้มักจะเชื่อมต่อกับด้านปั๊มของวงจรไฮดรอลิกของคุณ

เมื่อแรงดันสร้างในทิศทางตรงกันข้ามจาก B ถึง A แรงดันของระบบจะรวมกับแรงสปริงเพื่อดันก้านวาล์วให้ติดกับเบาะนั่ง สิ่งนี้จะสร้างการปิดผนึกที่สมบูรณ์โดยไม่มีการรั่วซึม ซึ่งจำเป็นสำหรับการยึดสิ่งของให้อยู่ในตำแหน่ง ตัวอย่างเช่น กระบอกไฮดรอลิกแนวตั้งจะไม่เคลื่อนลงแม้จะใช้งานเต็มพิกัด เนื่องจากวาล์วเช็ควาล์วที่ทำงานด้วยนักบิน SL จะรักษาการอุดตันได้อย่างสมบูรณ์แบบ

โหมดที่สามจะเปิดใช้งานเมื่อคุณใช้แรงดันนำร่องกับพอร์ต X แรงดันนี้จะกระทำกับลูกสูบควบคุมซึ่งมีพื้นที่ผิวใหญ่กว่าก้านสูบหลัก ข้อได้เปรียบทางกลช่วยให้แรงดันนำค่อนข้างต่ำเอาชนะแรงดันของระบบที่สูงในด้านที่ถูกบล็อก ในการกำหนดค่า SL พอร์ตท่อระบายน้ำภายนอก Y จะแยกห้องนักบินออกจากพอร์ต A เพื่อให้มั่นใจว่าเฉพาะแรงดันควบคุมที่ต้องการเท่านั้นที่จะกระทำกับลูกสูบโดยไม่มีการรบกวนจากด้านโหลด

รุ่น SL เช็ควาล์วที่ควบคุมโดยนักบินบางรุ่นมีคุณสมบัติการบีบอัด ซึ่งระบุด้วยตัวอักษร "A" ในชื่อรุ่น วาล์วเหล่านี้มีก้านวาล์วขนาดเล็กที่เปิดออกเล็กน้อยก่อนที่ก้านวาล์วหลักจะยกขึ้น การเปิดแบบเป็นขั้นตอนนี้จะค่อยๆ ปล่อยแรงดันที่ติดอยู่ ช่วยลดแรงกระแทกและเสียงรบกวนในระบบไฮดรอลิกของคุณ รูปแบบ "B" จะเปิดโดยตรงโดยไม่ต้องอยู่ในขั้นตอนก่อนการเปิด ทำให้ตอบสนองได้เร็วกว่าแต่อาจสร้างแรงกดดันได้มากกว่า

แรงดันนำร่องขั้นต่ำที่ต้องการนั้นขึ้นอยู่กับแรงดันโหลดที่คุณต้องเอาชนะ วิศวกรคำนวณโดยใช้สูตร: แรงดันของนักบินควรน้อยกว่าแรงดันโหลดคูณด้วยอัตราส่วนของพื้นที่ก้านเพื่อควบคุมพื้นที่ลูกสูบ เพื่อวัตถุประสงค์ในทางปฏิบัติ รุ่น SL เช็ควาล์วควบคุมด้วยนักบินส่วนใหญ่จำเป็นต้องมีแรงดันนำอย่างน้อย 5 บาร์เพื่อเริ่มเปิด โดยข้อกำหนดที่แน่นอนจะแตกต่างกันไปขึ้นอยู่กับสภาวะโหลดและขนาดของวาล์ว

ข้อมูลจำเพาะทางเทคนิคและข้อมูลประสิทธิภาพ

Bosch Rexroth ผลิตเช็ควาล์วควบคุมด้วยนักบินรุ่น SL ในขนาดที่กำหนดตั้งแต่ NG10 ถึง NG32 ซึ่งครอบคลุมการใช้งานทางอุตสาหกรรมที่หลากหลาย วาล์วเหล่านี้รองรับแรงดันสูงสุดถึง 315 บาร์ และอัตราการไหลสูงถึง 550 ลิตรต่อนาที ทำให้เหมาะสำหรับระบบไฮดรอลิกที่มีความต้องการสูง

ขนาด NG10 ที่เล็กที่สุดทำงานได้ดีกับเครื่องจักรขนาดกะทัดรัด โดยจัดการได้สูงสุด 100 ลิตรต่อนาทีด้วยปริมาตรควบคุมเพียง 2.5 ลูกบาศก์เซนติเมตรที่พอร์ต X วาล์ว NG16 และ NG20 ระดับกลางรองรับอัตราการไหลสูงถึง 300 ลิตรต่อนาที ในขณะที่รุ่น NG25 และ NG32 ที่ใหญ่ที่สุดรองรับ 550 ลิตรต่อนาทีสำหรับอุปกรณ์อุตสาหกรรมหนัก แต่ละขนาดจะรักษาแรงดันใช้งานสูงสุดไว้ที่ 315 บาร์เท่าเดิม แม้ว่าแรงดันควบคุมจะอยู่ในช่วงตั้งแต่ 5 ถึง 315 บาร์ ขึ้นอยู่กับความต้องการใช้งานของคุณ

การพิจารณาเรื่องน้ำหนักมีความสำคัญสำหรับนักออกแบบอุปกรณ์เคลื่อนที่ เช็ควาล์วที่ควบคุมโดยนักบิน NG10 SL ในการกำหนดค่าการติดตั้งเพลทย่อยมีน้ำหนักประมาณ 1.8 กิโลกรัม ในขณะที่รุ่น NG32 มีน้ำหนักถึง 7.8 กิโลกรัม เวอร์ชันการเชื่อมต่อแบบเกลียวจะเพิ่มน้ำหนักประมาณ 0.3 กิโลกรัมให้กับตัวเลขเหล่านี้ ขนาดทางกายภาพแตกต่างกันไปตาม โดย NG10 วัดความยาวประมาณ 100.8 มิลลิเมตร และใช้เธรดพอร์ต G1/4 ในขณะที่ NG32 ขยายเป็น 140 มิลลิเมตร ด้วยพอร์ต G1 1/2

ประสิทธิภาพอุณหภูมิครอบคลุมสภาวะทางอุตสาหกรรมทั่วไป ด้วยซีล NBR มาตรฐาน เช็ควาล์วที่ควบคุมโดยนักบิน SL ทำงานได้อย่างน่าเชื่อถือตั้งแต่อุณหภูมิลบ 30 องศาเซลเซียส ถึงบวก 80 องศาเซลเซียส หากการใช้งานของคุณเกี่ยวข้องกับอุณหภูมิที่สูงขึ้นหรือของเหลวที่มีฤทธิ์กัดกร่อน วัสดุซีล FKM จะให้ความต้านทานที่ดีกว่า วาล์วยอมรับน้ำมันไฮดรอลิกที่มีความหนืดตั้งแต่ 2.8 ถึง 500 ตารางมิลลิเมตรต่อวินาที แม้ว่าประสิทธิภาพสูงสุดจะเกิดขึ้นกับน้ำมัน HLP46 มาตรฐานที่อุณหภูมิ 40 องศาเซลเซียสก็ตาม

การควบคุมการปนเปื้อนยังคงมีความสำคัญต่ออายุการใช้งานวาล์วที่ยาวนาน Bosch Rexroth แนะนำให้รักษาความสะอาดของของเหลวไว้ที่ ISO 4406 คลาส 20/18/15 หรือดีกว่า การปฏิบัติตามมาตรฐานการกรอง RE 50070 ช่วยป้องกันไม่ให้ทางเดินของนักบินเกิดการอุดตัน ซึ่งเป็นหนึ่งในโหมดความล้มเหลวที่พบบ่อยที่สุดสำหรับเช็ควาล์วที่ควบคุมโดยนักบิน

การเลือกรุ่นที่เหมาะสมสำหรับการใช้งานของคุณ

การเลือกระหว่างเช็ควาล์วแบบควบคุมด้วยนักบินรุ่น SL ขึ้นอยู่กับหลายปัจจัยในการออกแบบระบบไฮดรอลิกของคุณ การกำหนดค่า SL ไพลอตเดี่ยวพื้นฐานทำงานได้ดีเมื่อคุณต้องการควบคุมการไหลในทิศทางเดียวเท่านั้น การตั้งค่านี้เป็นเรื่องปกติในการใช้งานกระบอกสูบแนวตั้งซึ่งแรงโน้มถ่วงพยายามดึงโหลดลง และคุณต้องการความสามารถในการปล่อยจากระยะไกล

รุ่นไพล็อตคู่ให้การควบคุมทั้งสองทิศทาง ทำให้เหมาะสำหรับกระบอกสูบแบบสองทางที่ต้องรับน้ำหนักที่ปลายทั้งสองด้านของระยะชัก อุปกรณ์ก่อสร้าง เช่น แขนขุด มักใช้การกำหนดค่านี้เพื่อป้องกันการเคลื่อนตัวไปในทิศทางใดทิศทางหนึ่งเมื่อผู้ปฏิบัติงานปล่อยปุ่มควบคุม คุณสมบัตินำร่องคู่ของเช็ควาล์วที่ควบคุมโดยนำร่อง SL ช่วยให้มั่นใจได้ว่าโหลดจะยังคงอยู่ในตำแหน่งที่แน่นอน โดยไม่คำนึงถึงแรงภายนอก

ตัวเลือกการบีบอัดจะมีความสำคัญเมื่อระบบของคุณพบกับความแตกต่างของแรงดันสูง หรือเมื่อการปล่อยแรงดันอย่างกะทันหันอาจทำให้ส่วนประกอบเสียหายได้ รุ่น Type A ที่มีระยะเปิดก้านบอลช่วยลดแรงกระแทกในสายไฮดรอลิก และลดเสียงรบกวนระหว่างการเปลี่ยนวาล์ว ทำให้เหมาะสำหรับการใช้งานที่ความสะดวกสบายของผู้ปฏิบัติงานมีความสำคัญ หรือในกรณีที่แรงดันที่เพิ่มขึ้นอาจเป็นอันตรายต่อส่วนประกอบที่ละเอียดอ่อน รุ่น Type B ที่ไม่มีการเปิดล่วงหน้าจะตอบสนองได้เร็วกว่าและทำงานได้ดีเมื่อการกระตุ้นวาล์วอย่างรวดเร็วมีความสำคัญมากกว่าการปล่อยแรงดันทีละน้อย

ตัวเลือกวิธีการเชื่อมต่อขึ้นอยู่กับสถาปัตยกรรมระบบของคุณ การติดตั้งซับเพลทตามมาตรฐาน DIN 24340 ช่วยให้สามารถบูรณาการท่อร่วมไอดีขนาดกะทัดรัดและระบบประปาที่สะอาดขึ้น โดยเฉพาะอย่างยิ่งในอุปกรณ์เคลื่อนที่ที่มีพื้นที่จำกัด การเชื่อมต่อแบบเกลียวให้ความยืดหยุ่นมากขึ้นสำหรับการติดตั้งเพิ่มเติมหรือระบบที่ไม่สามารถติดตั้งท่อร่วมได้ เช็ควาล์วควบคุมด้วยไพล็อต SL รองรับทั้งสองแนวทางด้วยขนาดที่เข้ากันได้

การปรับแรงดันในการเปิดทำให้มีพารามิเตอร์การปรับแต่งอีกแบบหนึ่ง รุ่นมาตรฐานใช้การตั้งค่าพรีโหลดสปริงระหว่าง 1.5 ถึง 10 บาร์ ซึ่งจะกำหนดว่าจะสร้างแรงดันย้อนกลับมากน้อยเพียงใดก่อนที่เบาะนั่งหลักจะมั่นคง แรงกดดันในการเปิดที่ต่ำกว่าช่วยให้ไหลอิสระได้ง่ายขึ้น แต่อาจทำให้วาล์วกลับมานั่งใหม่ในภายหลังในระหว่างที่แรงดันลดลง แรงกดดันในการเปิดที่สูงขึ้นช่วยให้มั่นใจว่ามีที่นั่งเป็นบวก แต่จะเพิ่มแรงดันตกคร่อมในทิศทางการไหลอย่างอิสระ

โดยที่เช็ควาล์วที่ดำเนินการโดยนักบิน SL ทำงานได้ดีที่สุด

ระบบอัตโนมัติทางอุตสาหกรรมอาศัยเทคโนโลยีเช็ควาล์ว SL ที่ควบคุมโดยนำร่องเพื่อการควบคุมโหลดที่แม่นยำ แท่นพิมพ์สำหรับการผลิตใช้วาล์วเหล่านี้เพื่อรักษาตำแหน่งของแท่นในระหว่างรอบการกด เพื่อป้องกันไม่ให้แท่นพิมพ์ด้านบนที่มีน้ำหนักมากลอยไปเมื่อแรงดันไฮดรอลิกลดลง เครื่องฉีดขึ้นรูปใช้การตั้งค่าที่คล้ายกันเพื่อล็อคครึ่งหนึ่งของแม่พิมพ์ภายใต้แรงจับยึดที่สูง เพื่อให้มั่นใจถึงคุณภาพของชิ้นส่วนที่สม่ำเสมอ

อุปกรณ์เคลื่อนที่อาจเป็นพื้นที่ใช้งานที่ใหญ่ที่สุดสำหรับเช็ควาล์วที่ควบคุมโดยนักบิน SL รถขุด รถตักล้อยาง และรถแบ็คโฮล้วนต้องการการรองรับน้ำหนักที่เชื่อถือได้ในวงจรบูม สติ๊ก และบุ้งกี๋ เมื่อผู้ปฏิบัติงานจอดรถเครื่องจักรโดยยกถังขึ้น เช็ควาล์วที่ทำงานโดยนำร่องจะป้องกันไม่ให้โหลดคืบคลานลงด้านล่างเนื่องจากการรั่วของซีลกระบอกสูบหรือการขยายตัวเนื่องจากความร้อนของน้ำมันที่ติดอยู่ โครงสร้างการระบายภายนอกของวาล์ว SL ทำงานได้ดีเป็นพิเศษในการใช้งานเหล่านี้ เนื่องจากจะหลีกเลี่ยงการตอบสนองต่อแรงดันภายในที่อาจทำให้เกิดความไม่เสถียร

การใช้งานเครนต้องการความน่าเชื่อถือที่สูงขึ้น เนื่องจากภาระที่ลดลงทำให้เกิดอันตรายต่อความปลอดภัยอย่างร้ายแรง เครื่องทำให้เสถียรบนเครนเคลื่อนที่ใช้เช็ควาล์วที่ควบคุมโดยนักบิน SL เพื่อรักษาตำแหน่งไว้เป็นเวลาหลายวันหรือหลายสัปดาห์ในระหว่างการยกที่ขยายออกไป คุณลักษณะการรั่วไหลเป็นศูนย์ช่วยให้มั่นใจว่าเครนยังคงอยู่ในระดับตลอดการทำงาน การออกแบบเครนจำนวนมากมีเช็ควาล์วควบคุมด้วยนักบินคู่ที่ทั้งสองด้านของแต่ละกระบอกสูบ ทำให้เกิดการกักเก็บโหลดซ้ำซ้อนที่ยังคงทำงานต่อไปแม้ว่าวาล์วตัวใดตัวหนึ่งจะล้มเหลวก็ตาม

สถานบำบัดน้ำพบว่าเช็ควาล์วแบบดำเนินการนำร่องรุ่น SL ช่วยให้ขั้นตอนการบำรุงรักษาง่ายขึ้น สถานีสูบน้ำใช้วาล์วเหล่านี้เพื่อแยกมอเตอร์ระหว่างการทำงาน ขณะเดียวกันก็เปิดใช้งานระยะไกลสำหรับการล้างตัวกรองแบบย้อนกลับ ท่อระบายนำร่องภายนอกช่วยให้วาล์วควบคุมของบุคลากรฝ่ายซ่อมบำรุงเปิดจากระยะที่ปลอดภัย ช่วยให้พนักงานอยู่ห่างจากบริเวณที่มีแรงดันสูง ความสามารถระยะไกลนี้ช่วยลดเวลาหยุดทำงานและเพิ่มความปลอดภัยเมื่อเทียบกับวาล์วแยกที่ทำงานด้วยตนเอง

ระบบควบคุมระดับเสียงของใบพัดกังหันลมแสดงถึงการใช้งานที่เพิ่มขึ้นสำหรับเช็ควาล์วแบบควบคุมด้วยนักบิน ใบพัดแต่ละใบเชื่อมต่อกับกระบอกไฮดรอลิกที่ปรับมุมสัมพันธ์กับลม เช็ควาล์วที่ควบคุมโดยนักบิน SL จะรักษาตำแหน่งใบมีดในระหว่างการทำงานปกติ ในขณะเดียวกันก็สามารถปรับได้อย่างรวดเร็วเมื่อสภาพลมเปลี่ยนแปลง ข้อกำหนดการรั่วซึมเป็นศูนย์มีความสำคัญที่นี่ เนื่องจากแม้แต่การเปลี่ยนแปลงมุมของใบมีดเพียงเล็กน้อยก็ส่งผลต่อประสิทธิภาพของกังหันและการโหลดของโครงสร้าง

อุปกรณ์ขนถ่ายวัสดุ เช่น รถยก ได้รับประโยชน์จากการควบคุมที่แม่นยำของวาล์วเหล่านี้ กระบอกสูบเสายกจำเป็นต้องรับน้ำหนักที่ระดับความสูงใดก็ได้โดยไม่เกิดการเคลื่อนตัว ซึ่งวาล์วตรวจสอบ SL ที่ควบคุมโดยนักบินทำงานได้อย่างน่าเชื่อถือ รุ่นนักบินคู่ช่วยให้ควบคุมการลดลงได้แม้ภายใต้ภาระหนัก โดยการปรับความดันของนักบินเพื่อสร้างการลงที่ราบรื่นแทนที่จะตกอย่างอิสระ

ข้อดีที่ทำให้วาล์ว SL โดดเด่น

ข้อได้เปรียบที่สำคัญที่สุดของเช็ควาล์วที่ควบคุมโดยนักบิน SL คือคุณลักษณะการรั่วซึมเป็นศูนย์ในทิศทางที่ถูกบล็อก ต่างจากเช็ควาล์วที่ออกฤทธิ์โดยตรงซึ่งอาจซึมเล็กน้อยภายใต้แรงดันสูง หรือวาล์วถ่วงดุลซึ่งมีการรั่วไหลที่ควบคุมได้ โดยธรรมชาติ วาล์ว SL สร้างการปิดผนึกที่สมบูรณ์แบบ สิ่งนี้มีความสำคัญอย่างยิ่งสำหรับการยึดโหลดคงที่ โดยที่แม้แต่การเคลื่อนตัวเล็กน้อยก็สะสมเมื่อเวลาผ่านไปจนเกิดข้อผิดพลาดเกี่ยวกับตำแหน่งที่สำคัญ

ความสามารถในการควบคุมระยะไกลช่วยเพิ่มการเข้าถึงของผู้ปฏิบัติงานและปรับปรุงความปลอดภัย ด้วยการใช้แรงกดดันจากนักบินจากตำแหน่งที่ห่างไกล คุณสามารถปล่อยสิ่งของโดยไม่ต้องยืนใกล้อุปกรณ์ที่อาจเป็นอันตราย ระบบหยุดฉุกเฉินยังสามารถทำงานร่วมกับวงจร SL ของเช็ควาล์วที่ควบคุมโดยนำร่อง ซึ่งจะปล่อยโหลดที่ติดอยู่โดยอัตโนมัติเมื่ออินเตอร์ล็อคนิรภัยเปิดใช้งาน ความยืดหยุ่นนี้พิสูจน์ได้ว่ามีประโยชน์ในระบบอัตโนมัติที่จำเป็นต้องลดการแทรกแซงของมนุษย์ให้เหลือน้อยที่สุด

ความสามารถในการไหลสูงเมื่อเทียบกับขนาดวาล์วช่วยให้ผู้ออกแบบระบบลดปริมาณส่วนประกอบให้เหลือน้อยที่สุด รุ่น SL เช็ควาล์วควบคุมด้วยไพล็อตที่ใหญ่ที่สุดสามารถสูบน้ำได้ 550 ลิตรต่อนาที ซึ่งเพียงพอสำหรับกระบอกสูบอุตสาหกรรมส่วนใหญ่ ในขณะที่ยังคงขนาดการติดตั้งที่กะทัดรัดไว้ ความสามารถในการไหลสูงนี้มาพร้อมกับแรงดันตกต่ำในทิศทางการไหลอิสระ โดยทั่วไปจะต่ำกว่า 5 บาร์ที่อัตราการไหลปกติ ซึ่งหมายถึงพลังงานที่สิ้นเปลืองน้อยลงและอุณหภูมิในการทำงานที่เย็นลง

การตอบสนองอย่างรวดเร็วต่อสภาวะที่เปลี่ยนแปลงช่วยให้เช็ควาล์วแบบควบคุมด้วยไพล็อตมีความได้เปรียบในการใช้งานแบบไดนามิก เมื่อใช้แรงดันนำร่อง วาล์วจะเปิดอย่างรวดเร็ว และเมื่อแรงดันนำร่องคลายออก สปริงและระบบจะดันก้านปิดเกือบจะในทันที รูปแบบการบีบอัดจะชะลอการกระทำนี้โดยเจตนาเพื่อลดแรงกระแทก แต่แม้แต่รุ่นเหล่านี้ยังตอบสนองได้เร็วกว่าวาล์วประเภทอื่นที่ต้องอาศัยแรงเสียดทานของของไหลหรือวงจรสูบจ่ายที่ซับซ้อน

ความยืดหยุ่นแบบสองทิศทางในการกำหนดค่านำร่องแบบคู่ช่วยลดความจำเป็นในการใช้วาล์วหลายตัวในวงจรที่ซับซ้อน เช็ควาล์วที่ควบคุมด้วยไพล็อต SL เดี่ยวพร้อมอินพุตไพล็อตคู่สามารถแทนที่วาล์วสองตัวที่แยกจากกันในการใช้งานที่ต้องการการรับน้ำหนักในทั้งสองทิศทาง ซึ่งช่วยลดจำนวนชิ้นส่วน จุดรั่วที่อาจเกิดขึ้น และความซับซ้อนของระบบโดยรวม ในขณะเดียวกันก็ปรับปรุงความน่าเชื่อถือด้วยส่วนประกอบที่น้อยลง

ทำความเข้าใจกับข้อจำกัดและความเสี่ยง

ความซับซ้อนทางโครงสร้างสร้างข้อเสียเปรียบหลักของการออกแบบ SL เช็ควาล์วแบบควบคุมด้วยนักบิน เมื่อเปรียบเทียบกับวาล์วแบบออกฤทธิ์โดยตรงที่ง่ายกว่า ส่วนประกอบเพิ่มเติม รวมถึงก้านนำร่อง ลูกสูบควบคุม และทางระบายน้ำภายนอก ช่วยเพิ่มต้นทุนการผลิตและสร้างจุดเสียหายที่อาจเกิดขึ้นได้มากขึ้น ทางเดินนำร่องขนาดเล็กมีความเสี่ยงเป็นพิเศษต่อการปนเปื้อน ซึ่งสามารถปิดกั้นสัญญาณควบคุมและป้องกันไม่ให้วาล์วเปิดเมื่อจำเป็น

ข้อกำหนดในการบำรุงรักษาสำหรับเช็ควาล์วแบบควบคุมด้วยนำร่องมีสูงกว่าทางเลือกอื่นที่ง่ายกว่า ทางเดินนำร่องต้องมีการตรวจสอบและทำความสะอาดเป็นประจำเพื่อป้องกันการอุดตัน การสึกหรอของซีลบนก้านควบคุมหลักและก้านควบคุมจำเป็นต้องเปลี่ยนเป็นระยะ โดยทั่วไปจะใช้วัสดุ NBR หรือ FKM ขึ้นอยู่กับสภาวะของเหลวและอุณหภูมิของคุณ งานบำรุงรักษาเหล่านี้ต้องการความรู้ทางเทคนิคมากกว่าการบริการเช็ควาล์วพื้นฐาน ซึ่งอาจต้องมีการฝึกอบรมเฉพาะทางสำหรับเจ้าหน้าที่ซ่อมบำรุง

การใช้งานโหลดแบบไดนามิกอาจทำให้เกิดปัญหาการสั่นในรุ่น SL เช็ควาล์วควบคุมด้วยไพล็อต เมื่อโหลดเกิดการแกว่งหรือสั่น วาล์วอาจเปิดและปิดซ้ำๆ ที่ความดันเกณฑ์ ทำให้เกิดเสียงดังและการสึกหรอเร็วขึ้น วาล์วถ่วงดุลจะจัดการกับสภาวะไดนามิกเหล่านี้ได้อย่างราบรื่นยิ่งขึ้นผ่านคุณลักษณะการเปิดแบบก้าวหน้า หากการใช้งานของคุณเกี่ยวข้องกับการเคลื่อนย้ายโหลดอย่างต่อเนื่อง แทนที่จะยึดอยู่กับที่ เช็ควาล์วที่ควบคุมด้วยไพล็อตอาจไม่ใช่ตัวเลือกที่ดีที่สุด

ผลกระทบจากการขยายตัวเนื่องจากความร้อนทำให้เกิดความเสี่ยงเล็กน้อยแต่แท้จริงในการใช้งานเช็ควาล์วที่ควบคุมโดยนำร่อง เมื่อน้ำมันไฮดรอลิกที่ติดอยู่ระหว่างวาล์วปิดและโหลดอุ่นขึ้น น้ำมันจะขยายตัวและเพิ่มแรงดัน บางครั้งวิศวกรเรียกสิ่งนี้ว่า "ล็อคความร้อน" เนื่องจากแรงดันที่เพิ่มขึ้นอาจรุนแรงมากจนสัญญาณของนักบินไม่สามารถเอาชนะได้ อุณหภูมิที่เพิ่มขึ้นประมาณ 10 องศาเซลเซียส สามารถสร้างแรงดันเพิ่มขึ้นเกิน 100 บาร์ในปริมาตรที่ติดอยู่ การออกแบบวาล์วระบายความร้อนหรือการพิจารณาของเหลวที่มีความเสถียรต่ออุณหภูมิจะช่วยลดความเสี่ยงนี้ได้

ข้อควรพิจารณาด้านต้นทุนทำให้เช็ควาล์วแบบควบคุมด้วยนักบิน SL รุ่น SL มีความน่าสนใจน้อยลงสำหรับการใช้งานที่เรียบง่าย เช็ควาล์วที่ออกฤทธิ์โดยตรงพื้นฐานมีราคาถูกกว่าอย่างเห็นได้ชัด และทำงานได้ดีอย่างสมบูรณ์แบบสำหรับการป้องกันการไหลย้อนกลับที่ตรงไปตรงมา โดยไม่จำเป็นต้องกักเก็บน้ำหนัก คุณสมบัติการควบคุมที่ซับซ้อนของวาล์ว SL จะปรับราคาให้สูงขึ้นได้ก็ต่อเมื่อการใช้งานของคุณต้องการความสามารถในการปลดจากระยะไกล การรั่วไหลเป็นศูนย์ หรือการควบคุมแบบสองทิศทางที่แม่นยำ

การเปรียบเทียบวาล์ว SL กับโซลูชันทางเลือก

เช็ควาล์วที่ออกฤทธิ์โดยตรงเป็นทางเลือกที่ง่ายที่สุดสำหรับเช็ควาล์วแบบควบคุมด้วยนักบิน SL วาล์วพื้นฐานเหล่านี้ใช้แรงดันของเหลวเพียงอย่างเดียวเพื่อยกก้านวาล์วขึ้นกับสปริงเบา ช่วยให้ไหลไปในทิศทางเดียวในขณะที่ปิดกั้นการไหลย้อนกลับ พวกเขาตอบสนองอย่างรวดเร็วและมีค่าใช้จ่ายน้อยกว่าการออกแบบที่ดำเนินการโดยนักบิน อย่างไรก็ตาม เช็ควาล์วที่ออกฤทธิ์โดยตรงอาจรั่วเล็กน้อยภายใต้แรงดันสูง สึกหรอเร็วขึ้นเนื่องจากการกระแทกของของไหลโดยตรงบนก้านวาล์ว และไม่สามารถเปิดจากระยะไกลในทิศทางตรงกันข้ามได้ ทำงานได้ดีสำหรับการป้องกันทางออกของปั๊มหรือการแยกสายพื้นฐาน แต่ไม่เป็นไปตามข้อกำหนดสำหรับการรองรับน้ำหนักที่แท้จริง

วาล์วถ่วงดุลผสมผสานฟังก์ชันระบายแรงดันเข้ากับลักษณะการทำงานของวาล์วกันกลับ ทำให้เกิดการควบคุมที่ราบรื่นสำหรับโหลดแบบไดนามิก วาล์วเหล่านี้จะปรับการเปิดตามแรงดันโหลด ช่วยให้สามารถควบคุมการลงของโหลดในแนวตั้งได้ในขณะที่ยังคงรักษาแรงดันต้านกลับเพื่อป้องกันการไหลหนี พวกมันเป็นเลิศในการควบคุมการเคลื่อนไหวของอุปกรณ์เคลื่อนที่ซึ่งมีการเคลื่อนย้ายสิ่งของอย่างต่อเนื่อง เช่น รอกเครนหรือประตูลิฟต์ของยานพาหนะ ข้อเสียคือวาล์วถ่วงดุลจะมีการรั่วไหลที่ควบคุมได้เสมอ และมีราคาสูงกว่าเช็ควาล์วแบบออกฤทธิ์โดยตรงหรือแบบควบคุมด้วยไพล็อต สำหรับการยึดโหลดคงที่โดยไม่ต้องการการเคลื่อนไหว เช็ควาล์วที่ดำเนินการนำร่อง SL จะให้ประสิทธิภาพที่ดีกว่าด้วยต้นทุนที่ต่ำกว่า

โซลินอยด์วาล์วควบคุมด้วยไฟฟ้าเป็นอีกทางเลือกหนึ่งสำหรับความสามารถในการปลดล็อคจากระยะไกล วาล์วเหล่านี้ใช้ขดลวดแม่เหล็กไฟฟ้าเพื่อเลื่อนแกนภายในหรือก้านวาล์ว ให้การควบคุมการเปิด-ปิดโดยไม่ต้องใช้แรงดันนำร่อง ทำงานได้ดีในระบบที่มีสถาปัตยกรรมการควบคุมแบบอิเล็กทรอนิกส์ และสามารถรวมเข้ากับ PLC และอุปกรณ์อัตโนมัติอื่นๆ ได้โดยตรง อย่างไรก็ตาม โซลินอยด์วาล์วมักจะมีความสามารถในการไหลต่ำกว่าเช็ควาล์วแบบควบคุมด้วยนักบินที่มีขนาดใกล้เคียงกัน สร้างความร้อนในระหว่างการจ่ายพลังงานอย่างต่อเนื่อง และต้องใช้พลังงานไฟฟ้าเพื่อรักษาตำแหน่งเปิด เช็ควาล์วที่ควบคุมด้วยไพล็อต SL ใช้งานได้ดีในการใช้งานที่มีกำลังไฮดรอลิกเพียงพอ และควรลดความซับซ้อนทางไฟฟ้าให้เหลือน้อยที่สุด

ฟิวส์ไฮดรอลิกเป็นทางเลือกเฉพาะสำหรับการยึดโหลดที่มีความสำคัญด้านความปลอดภัย อุปกรณ์เหล่านี้จะปิดโดยอัตโนมัติเมื่อตรวจพบอัตราการไหลมากเกินไปซึ่งอาจบ่งบอกถึงท่อแตกหรือข้อต่อหัก พวกมันให้การป้องกันฉุกเฉินซึ่งเช็ควาล์วแบบควบคุมด้วยนักบินไม่สามารถให้ได้ อย่างไรก็ตาม ฟิวส์ไม่ได้ให้ความสามารถในการปลดระยะไกล และอาจทริกเกอร์ผิดพลาดในสภาวะการไหลสูงที่ถูกต้องตามกฎหมาย วิศวกรหลายคนรวมเทคโนโลยีทั้งสองเข้าด้วยกัน โดยใช้เช็ควาล์วควบคุมด้วยนักบิน SL สำหรับการควบคุมตามปกติ และฟิวส์ไฮดรอลิกสำหรับการป้องกันการสำรองข้อมูลฉุกเฉิน

แนวทางปฏิบัติในการบำรุงรักษาที่ยืดอายุการใช้งาน

ตารางการตรวจสอบเป็นประจำช่วยให้ระบบเช็ควาล์ว SL ทำงานโดยนำร่องได้อย่างน่าเชื่อถือ การตรวจสอบด้วยสายตาทุกเดือนควรมองหาการรั่วไหลของน้ำมันภายนอกรอบๆ ซีลและพื้นผิวการติดตั้ง แม้แต่การรั่วไหลเพียงเล็กน้อยก็บ่งบอกถึงการเสื่อมสภาพของซีลซึ่งจะแย่ลงเมื่อเวลาผ่านไป การฟังเสียงที่ผิดปกติระหว่างการทำงานของวาล์วสามารถเผยให้เห็นปัญหาก่อนที่จะเกิดความล้มเหลวโดยสิ้นเชิง เสียงพูดหรือเสียงแหลมมักหมายถึงสภาวะความกดดันที่ไม่แน่นอนหรือพื้นผิวของก้านที่สึกหรอ

การบำรุงรักษาความสะอาดของของไหลช่วยปกป้องทางเดินนำร่องขนาดเล็กที่ทำให้เช็ควาล์วที่ทำงานด้วยนำร่องเสี่ยงต่อการปนเปื้อน การปฏิบัติตามข้อกำหนดความสะอาดระดับ 20/18/15 ของ ISO 4406 หมายความว่าระบบการกรองของคุณจะดักจับอนุภาคก่อนที่จะเข้าไปในช่องควบคุม การใช้น้ำมันไฮดรอลิกที่เหมาะสมโดยไม่มีน้ำปนเปื้อนจะช่วยป้องกันการกัดกร่อนของพื้นผิวภายใน โปรแกรมการบำรุงรักษาหลายโปรแกรมประกอบด้วยการเก็บตัวอย่างน้ำมันและการวิเคราะห์รายไตรมาส เพื่อตรวจสอบยืนยันว่าระดับการปนเปื้อนอยู่ภายในช่วงที่ยอมรับได้

การตรวจสอบแนวท่อนำร่องสมควรได้รับความสนใจเป็นพิเศษ เนื่องจากท่อและทางเดินที่มีเส้นผ่านศูนย์กลางขนาดเล็กเหล่านี้อุดตันได้ง่าย การตัดการเชื่อมต่อและการชะล้างท่อนำร่องกลับเป็นประจำทุกปีจะช่วยขจัดเศษซากที่สะสมอยู่ ควรทำความสะอาดหรือเปลี่ยนเช็ควาล์วในวงจรไพล็อตหากมีสัญญาณการเกาะติด การทดสอบแรงดันของนักบินด้วยเกจเป็นการยืนยันว่าสัญญาณควบคุมที่เพียงพอไปถึงพอร์ต X เมื่อคุณสั่งให้วาล์วตรวจสอบที่ควบคุมโดยนักบิน SL เปิด

ระยะเวลาการเปลี่ยนซีลขึ้นอยู่กับสภาพการใช้งาน แต่โดยทั่วไปจะเกิดขึ้นทุกสองถึงห้าปี ซีล NBR มีอายุการใช้งานยาวนานกว่าในการใช้งานที่อุณหภูมิปานกลาง ในขณะที่ซีล FKM ทนทานต่ออุณหภูมิที่สูงขึ้นและของเหลวที่มีฤทธิ์รุนแรงแต่มีราคาสูงกว่า เมื่อเปลี่ยนซีล ให้ตรวจสอบพื้นผิวการผสมพันธุ์บนก้านวาล์วและตัววาล์วว่ามีรอยเปื้อนหรือการสึกหรอที่อาจป้องกันการปิดผนึกที่ดีแม้จะมีอีลาสโตเมอร์ใหม่ก็ตาม การขัดเงาเล็กน้อยด้วยกระดาษขัดละเอียดสามารถคืนพื้นผิวการซีลได้ แต่การให้คะแนนลึกจำเป็นต้องเปลี่ยนตัววาล์ว

การทดสอบการทำงานจะตรวจสอบว่าเช็ควาล์วที่ควบคุมโดยนักบินยังคงทำงานได้อย่างถูกต้อง การทดสอบอย่างง่ายจะใช้กระบอกสูบแนวตั้งที่มีน้ำหนัก เมื่อปิดกั้นแรงดันนำร่องไว้ โหลดควรคงอยู่กับที่อย่างสมบูรณ์เป็นเวลาหลายชั่วโมงหรือหลายวัน แสดงว่าไม่มีการรั่วไหล การใช้แรงดันนำร่องที่กำหนดควรเปิดวาล์วและปล่อยให้โหลดลงมาได้อย่างราบรื่น หากโหลดคืบคลานลงโดยที่แรงดันไพล็อตปิดอยู่ หรือหากจำเป็นต้องใช้แรงดันไพล็อตมากเกินไปในการเปิดวาล์ว จำเป็นต้องมีการบำรุงรักษาหรือเปลี่ยนใหม่

การแก้ไขปัญหาทั่วไป

เมื่อเช็ควาล์วที่ดำเนินการโดยนักบิน SL ไม่สามารถเปิดตามคำสั่ง ให้เริ่มต้นด้วยการตรวจสอบแรงดันของนักบินที่พอร์ต X การใช้เกจวัดความดันที่จุดเชื่อมต่อของนักบินจะยืนยันว่าแรงดันสัญญาณเพียงพอไปถึงวาล์วหรือไม่ หากแรงดันไพล็อตวัดได้ต่ำกว่า 5 บาร์ ปัญหาอยู่ที่วงจรไพล็อตมากกว่าตัววาล์วเอง ตรวจสอบท่ออุดตัน วาล์วนำร่องล้มเหลว หรือความจุปั๊มไม่เพียงพอในระบบจ่ายนำร่อง

หากแรงดันของนักบินอ่านได้อย่างถูกต้องแต่วาล์วยังคงไม่เปิด ให้สงสัยว่ามีการปนเปื้อนในช่องของนักบินหรือลูกสูบควบคุมที่ติดอยู่ โดยทั่วไปการแยกชิ้นส่วนวาล์วจะเผยให้เห็นสิ่งสกปรกหรือการกัดกร่อนที่ทำให้ลูกสูบเคลื่อนที่ไม่ได้ การทำความสะอาดช่องภายในทั้งหมดอย่างละเอียดและการเปลี่ยนซีลมักจะทำให้การทำงานกลับคืนมา ในกรณีที่รุนแรง พื้นผิวลูกสูบควบคุมอาจเกิดรอยและจำเป็นต้องเปลี่ยนใหม่

การรั่วไหลในทิศทางที่ถูกปิดกั้นบ่งบอกถึงก้านหรือเบาะนั่งเสียหาย การปนเปื้อนจำนวนเล็กน้อยสามารถฝังอยู่ในพื้นผิวก้านวาล์วแบบอ่อน ทำให้เกิดเส้นทางการรั่วไหลแม้ในขณะที่วาล์วปิดอยู่ การถอดประกอบและการตรวจสอบจะแสดงให้เห็นว่าการทำความสะอาดก้านและเบาะนั่งช่วยคืนการปิดผนึกหรือไม่ หรือจำเป็นต้องเปลี่ยนชิ้นส่วนหรือไม่ หากยังคงมีการรั่วไหลอยู่หลังการทำความสะอาด ให้ตรวจสอบว่าแรงดันของระบบไม่เกินพิกัดความจุของวาล์ว ซึ่งอาจทำให้พื้นผิวซีลเสียหายอย่างถาวร

การสั่นหรือการสั่นสะเทือนระหว่างการทำงานบ่งบอกว่าโหลดไม่เสถียรหรือแรงดันของนักบินผันผวน ตรวจสอบว่าโหลดคงที่ระหว่างการทำงานของวาล์ว หากโหลดเกิดการสั่นสะเทือน SL เช็ควาล์วที่ควบคุมโดยนำร่อง SL อาจไม่ใช่วิธีแก้ปัญหาที่เหมาะสมสำหรับการใช้งานนั้น ความไม่เสถียรของแรงดันในวงจรนำร่องอาจทำให้วาล์วเปิดและปิดซ้ำๆ ที่ขีดจำกัด การติดตั้งแอคคิวมูเลเตอร์ในท่อนำร่องมักจะช่วยลดความผันผวนของแรงดันและหยุดเสียงสะท้าน

เสียงรบกวนในระหว่างการเปลี่ยนวาล์วโดยทั่วไปหมายความว่าคุณสมบัติการบีบอัดไม่ทำงานอย่างถูกต้อง หรือการใช้งานต้องใช้วาล์วประเภท A แทนประเภท B รุ่นที่ไม่มีก้านลูกบอลในช่วงเปิดก่อนเปิดจะปล่อยแรงดันอย่างกะทันหัน ซึ่งสามารถสร้างเสียงช็อกในสายไฮดรอลิกได้ หากไม่สามารถยอมรับเสียงรบกวนได้ การเปลี่ยนไปใช้เช็ควาล์วที่ดำเนินการด้วยนักบินรุ่นการบีบอัดการบีบอัด SL มักจะแก้ปัญหาได้ อีกทางหนึ่ง การเพิ่มช่องเปิดเล็กๆ เข้าไปในท่อนำร่องจะทำให้วาล์วเปิดช้าลง ซึ่งช่วยลดแรงกระแทกโดยที่การตอบสนองช้าลงเล็กน้อย

สถานการณ์การล็อคด้วยความร้อนต้องใช้แนวทางการแก้ไขปัญหาที่แตกต่างกัน ถ้าโหลดยากต่อการเคลื่อนย้ายหลังจากที่ระบบไม่ได้ใช้งานในสภาวะที่ร้อน การขยายตัวของของไหลที่ติดอยู่อาจทำให้เกิดแรงดันมากเกินไป การติดตั้งวาล์วระบายความร้อนขนาดเล็กที่ตั้งอยู่เหนือแรงดันการทำงานปกติแต่ต่ำกว่าความสามารถในการควบคุมของนักบิน จะทำให้การขยายตัวจากความร้อนโดยไม่ส่งผลกระทบต่อการทำงานปกติ การใช้น้ำมันไฮดรอลิกที่มีความเสถียรต่ออุณหภูมิจะช่วยลดค่าสัมประสิทธิ์การขยายตัวเนื่องจากความร้อน

การพัฒนาในอนาคตและแนวโน้มอุตสาหกรรม

ผู้ออกแบบระบบไฮดรอลิกจะรวมเซ็นเซอร์เข้ากับส่วนประกอบ SL ของวาล์วตรวจสอบที่ควบคุมโดยนำร่องเพิ่มมากขึ้น เพื่อให้สามารถบำรุงรักษาเชิงคาดการณ์ได้ ทรานสดิวเซอร์แรงดันในท่อนำร่องจะตรวจสอบความแรงของสัญญาณควบคุม โดยแจ้งเตือนผู้ปฏิบัติงานก่อนที่แรงดันของนักบินจะลดลงต่ำกว่าระดับการทำงาน เซ็นเซอร์การปนเปื้อนในท่อระบายจากพอร์ต Y ตรวจจับเมื่ออนุภาคเริ่มสะสม ทำให้เกิดการบำรุงรักษาก่อนที่จะเกิดการอุดตัน ระบบวาล์วอัจฉริยะเหล่านี้ช่วยลดเวลาหยุดทำงานโดยไม่ได้วางแผนโดยการตรวจจับปัญหาตั้งแต่เนิ่นๆ

กฎระเบียบด้านสิ่งแวดล้อมผลักดันให้เกิดการใช้น้ำมันไฮดรอลิกที่ย่อยสลายได้ทางชีวภาพ โดยเฉพาะอย่างยิ่งในอุปกรณ์เคลื่อนที่และการใช้งานด้านป่าไม้ การออกแบบ SL เช็ควาล์วควบคุมด้วยนักบินสมัยใหม่รองรับของเหลวเหล่านี้ผ่านวัสดุซีลที่เข้ากันได้และเพิ่มการป้องกันการกัดกร่อน VDMA 24568 และมาตรฐานที่คล้ายกันช่วยให้วิศวกรเลือกวาล์วที่เหมาะสมสำหรับการใช้งานน้ำมันชีวภาพ เมื่อความกังวลด้านสิ่งแวดล้อมเพิ่มมากขึ้น คาดว่าความเข้ากันได้จะกว้างขึ้นกับสารเคมีของไหลทางเลือก

แนวโน้มการย่อขนาดในอุปกรณ์เคลื่อนที่ทำให้เกิดความต้องการเช็ควาล์วที่ควบคุมโดยนำร่องที่มีขนาดเล็กและเบาขึ้น โดยไม่ทำให้ประสิทธิภาพลดลง เทคนิคการผลิตขั้นสูง รวมถึงการพิมพ์ 3 มิติและการหล่อที่มีความแม่นยำอาจทำให้การออกแบบมีขนาดกะทัดรัดมากขึ้น การลดน้ำหนักมีความสำคัญอย่างมากในอุปกรณ์เคลื่อนที่ที่ใช้แบตเตอรี่และไฟฟ้า ซึ่งทุกกิโลกรัมส่งผลต่อระยะการทำงาน เช็ควาล์วที่ดำเนินการด้วยนักบินในอนาคต รุ่น SL อาจรวมวัสดุที่เบากว่า เช่น อลูมิเนียมหรือพลาสติกวิศวกรรมในส่วนประกอบที่ไม่มีแรงดัน

การปรับปรุงประสิทธิภาพพลังงานมุ่งเน้นไปที่การลดแรงดันที่ลดลงในทิศทางการไหลอิสระ แม้แต่แรงดันปัจจุบันที่ลดลง 5 บาร์ที่การไหลปกติก็ยังแสดงถึงพลังงานที่สูญเปล่าซึ่งกลายเป็นความร้อน เรขาคณิตของเส้นทางการไหลที่ได้รับการปรับปรุงอาจช่วยลดแรงดันที่ลดลงได้ครึ่งหนึ่ง ซึ่งช่วยปรับปรุงประสิทธิภาพของระบบโดยรวม เมื่อต้นทุนพลังงานเพิ่มขึ้นและความกดดันด้านสิ่งแวดล้อมเพิ่มขึ้น ประสิทธิภาพเหล่านี้จึงมีความน่าดึงดูดทางเศรษฐกิจมากขึ้น

การบูรณาการกับระบบควบคุมอิเล็กทรอนิกส์มีแนวโน้มที่จะขยายตัว ในขณะที่เช็ควาล์วที่ควบคุมโดยนักบิน SL ในปัจจุบันอาศัยสัญญาณนำร่องแบบไฮดรอลิกเพียงอย่างเดียว รุ่นในอนาคตอาจรวมวาล์วนำร่องแบบอิเล็กทรอนิกส์และเซ็นเซอร์ตำแหน่งที่ติดตั้งไว้ในตัววาล์วโดยตรง การบูรณาการนี้ช่วยลดความซับซ้อนของสถาปัตยกรรมระบบและช่วยให้อัลกอริธึมการควบคุมที่ซับซ้อนมากขึ้น ขณะเดียวกันก็รักษาความเรียบง่ายทางกลไกและความน่าเชื่อถือที่ทำให้เช็ควาล์วแบบควบคุมด้วยนักบินมีความน่าดึงดูด

การเลือกที่เหมาะสมสำหรับการสมัครของคุณ

การเลือกเช็ควาล์วแบบดำเนินการนำร่อง SL เทียบกับเทคโนโลยีทางเลือก จำเป็นต้องมีการประเมินข้อกำหนดเฉพาะของคุณอย่างรอบคอบ เริ่มต้นด้วยการระบุว่าแอปพลิเคชันของคุณต้องการการระงับโหลดแบบคงที่หรือการควบคุมโหลดแบบไดนามิก หากโหลดควรคงอยู่กับที่โดยสมบูรณ์เมื่อปิดวาล์ว คุณลักษณะการรั่วซึมเป็นศูนย์ของเช็ควาล์วที่ดำเนินการนำร่อง SL ทำให้เป็นตัวเลือกที่ดีที่สุด หากโหลดเคลื่อนที่บ่อยครั้งโดยมีอัตราการลงที่ควบคุม วาล์วถ่วงดุลน่าจะทำงานได้ดีกว่า

พิจารณาว่าความสามารถในการรีลีสระยะไกลมีความสำคัญต่อการออกแบบของคุณหรือไม่ การใช้งานทั่วไปที่ยอมรับการทำงานของวาล์วแบบแมนนวลสามารถใช้เช็ควาล์วแบบออกฤทธิ์โดยตรงที่มีราคาถูกกว่าได้ เมื่อผู้ปฏิบัติงานจำเป็นต้องควบคุมการเปิดวาล์วจากระยะไกล หรือเมื่อระบบอัตโนมัติต้องรวมการควบคุมวาล์วเข้าด้วยกัน เช็ควาล์วที่ควบคุมโดยนำร่อง SL จะให้การทำงานระยะไกลที่จำเป็นผ่านวงจรนำร่อง ข้อควรพิจารณาด้านความปลอดภัยมักจะผลักดันข้อกำหนดนี้เมื่อต้องกันบุคลากรให้ห่างจากพื้นที่อันตราย ซึ่งจะช่วยปรับปรุงความปลอดภัยของระบบโดยรวม

ประเมินความสามารถในการควบคุมการปนเปื้อนของระบบของคุณอย่างตรงไปตรงมา รุ่น SL เช็ควาล์วควบคุมด้วยไพล็อตต้องการน้ำมันไฮดรอลิกที่สะอาดและการกรองที่เหมาะสม หากแอปพลิเคชันของคุณทำงานในสภาพแวดล้อมที่เต็มไปด้วยฝุ่นโดยมีการกรองน้อย หรือหากแนวทางปฏิบัติในการบำรุงรักษาไม่สอดคล้องกัน ประเภทวาล์วที่เรียบง่ายกว่าและมีทางเดินขนาดเล็กน้อยลงอาจพิสูจน์ได้ว่าเชื่อถือได้มากกว่าแม้จะมีข้อจำกัดด้านประสิทธิภาพก็ตาม อย่าเลือกวาล์วที่ซับซ้อนสำหรับระบบที่ไม่สามารถรักษาความสะอาดที่วาล์วเหล่านี้ต้องการได้

ข้อกำหนดด้านอัตราการไหลและแรงดันทำให้การเลือกขนาดวาล์วแคบลง วัดอัตราการไหลตามจริงในวงจรของคุณ แทนที่จะอาศัยความจุของปั๊ม เนื่องจากระบบส่วนใหญ่ไม่ได้ทำงานที่อัตราการไหลสูงสุดอย่างต่อเนื่อง การเลือกวาล์วที่เล็กที่สุดที่รองรับอัตราการไหลตามจริงจะช่วยลดต้นทุนและน้ำหนักให้เหลือน้อยที่สุด พิกัดแรงดันควรเกินแรงดันสูงสุดของระบบโดยมีค่าความปลอดภัยเพียงพอ โดยทั่วไปจะเลือกวาล์วที่ได้รับพิกัดสูงกว่าแรงดันสูงสุดที่คาดไว้อย่างน้อย 25 เปอร์เซ็นต์

ข้อกำหนดการระบายน้ำภายนอกเป็นตัวกำหนดว่าคุณต้องการรุ่น SL หรือรุ่น SV ที่ง่ายกว่านั้นเพียงพอหรือไม่ หากท่อระบายนำร่องของคุณสามารถกลับลงถังผ่านท่อร่วมเดียวกันกับวาล์วหลักได้ ท่อระบายน้ำรุ่น SV ภายในก็ทำงานได้ดี เมื่อท่อระบายนำร่องต้องเดินแยกกัน บางทีเพื่อให้แน่ใจว่าแรงดันถังไม่รบกวนการทำงานของนักบิน พอร์ตท่อระบายน้ำภายนอก Y บนรุ่น SL เช็ควาล์วควบคุมด้วยนักบินให้ความยืดหยุ่นที่จำเป็น

ข้อจำกัดด้านพื้นที่ในการติดตั้งส่งผลต่อการเลือกรูปแบบการติดตั้ง การติดตั้งซับเพลทให้การติดตั้งที่กะทัดรัดที่สุดเมื่อคุณสามารถออกแบบท่อร่วมเพื่อรองรับวาล์วหลายตัวได้ การเชื่อมต่อแบบเกลียวให้ความยืดหยุ่นสำหรับการติดตั้งเพิ่มเติมหรือแท่นทดสอบในกรณีที่การผลิตท่อร่วมไม่สามารถทำได้ วัดพื้นที่ว่างอย่างระมัดระวัง และตรวจสอบแบบร่างมิติก่อนตัดสินใจทำการกำหนดค่าการติดตั้งเฉพาะ

บทสรุป

เช็ควาล์วแบบควบคุมด้วยนักบิน SL เติมเต็มบทบาทเฉพาะแต่มีความสำคัญในระบบไฮดรอลิกซึ่งต้องการการกักเก็บโหลดที่ควบคุมจากระยะไกลและไม่มีการรั่วไหล โครงสร้างท่อระบายภายนอกให้ความยืดหยุ่นในการออกแบบซึ่งรุ่น SV มาตรฐานไม่สามารถเทียบเคียงได้ โดยเฉพาะอย่างยิ่งมีประโยชน์ในวงจรที่ซับซ้อนซึ่งการกำหนดเส้นทางแรงดันนำร่องมีความสำคัญ การทำความเข้าใจทั้งความสามารถและข้อจำกัดของวาล์วเหล่านี้ช่วยให้วิศวกรมีข้อมูลประกอบการตัดสินใจว่าควรใช้เมื่อใดและจะดูแลรักษาอย่างไรอย่างเหมาะสม

สำหรับการใช้งานโหลดคงที่ในระบบอัตโนมัติทางอุตสาหกรรม อุปกรณ์เคลื่อนที่ และระบบที่มีความสำคัญต่อความปลอดภัย เทคโนโลยีเช็ควาล์วแบบดำเนินการนำร่อง SL มอบประสิทธิภาพที่เชื่อถือได้ซึ่งทางเลือกที่ง่ายกว่าไม่สามารถเทียบได้ ข้อกำหนดด้านต้นทุนและการบำรุงรักษาที่สูงขึ้นนั้นสมเหตุสมผลเมื่อจำเป็นต้องมีการรั่วไหลเป็นศูนย์และการควบคุมระยะไกล การใช้งานที่มีความต้องการน้อยกว่ามักจะทำงานได้ดีกับเช็ควาล์วที่ออกฤทธิ์โดยตรงหรือโซลูชันอื่นที่ง่ายกว่าด้วยต้นทุนที่ต่ำกว่า

การเลือกที่เหมาะสมจำเป็นต้องมีข้อกำหนดเฉพาะของวาล์วที่ตรงกับความต้องการของระบบจริง โดยพิจารณาจากขนาดที่กำหนด อัตราแรงดัน วัสดุซีล และการกำหนดค่าการติดตั้ง เอกสารทางเทคนิคโดยละเอียดจาก Bosch Rexroth รวมถึงแค็ตตาล็อก RE 21482 ให้ข้อมูลที่จำเป็นสำหรับการกำหนดขนาดวาล์วที่แม่นยำ ซัพพลายเออร์ เช่น Hyquip และ Leader Hydraulics สามารถให้การสนับสนุนการใช้งานและราคาสำหรับรุ่นเฉพาะได้

โปรแกรมการบำรุงรักษาที่เน้นการควบคุมการปนเปื้อนและการตรวจสอบเป็นประจำทำให้ระบบเช็ควาล์ว SL ที่ดำเนินการนำร่องทำงานได้อย่างน่าเชื่อถือเป็นเวลาสิบปีหรือมากกว่านั้น เมื่อเกิดปัญหาขึ้น การแก้ไขปัญหาอย่างเป็นระบบมักจะระบุสาเหตุที่แก้ไขได้ เช่น การอุดตันของแนวท่อนำร่องหรือการสึกหรอของซีล การทำความเข้าใจวิธีทำงานของวาล์วเหล่านี้ภายในทำให้การแก้ไขปัญหามีประสิทธิภาพมากขึ้น

ในขณะที่เทคโนโลยีไฮดรอลิกพัฒนาไปสู่การบูรณาการที่ดียิ่งขึ้นกับการควบคุมแบบอิเล็กทรอนิกส์และประสิทธิภาพการใช้พลังงานที่ดีขึ้น การออกแบบ SL ของเช็ควาล์วที่ควบคุมด้วยนักบินจะดำเนินการปรับตัวต่อไปเพื่อให้ตรงตามข้อกำหนดใหม่ หลักการทำงานขั้นพื้นฐาน — การใช้แรงดันนำร่องเพื่อปล่อยก้านวาล์วแบบกลไก — ยังคงใช้งานได้ดีและมีแนวโน้มที่จะรองรับระบบไฮดรอลิกไปอีกหลายทศวรรษต่อจากนี้ วิศวกรที่เข้าใจวาล์วเหล่านี้อย่างถ่องแท้สามารถออกแบบระบบที่ดีขึ้นและแก้ไขปัญหาได้อย่างมีประสิทธิภาพมากขึ้น
