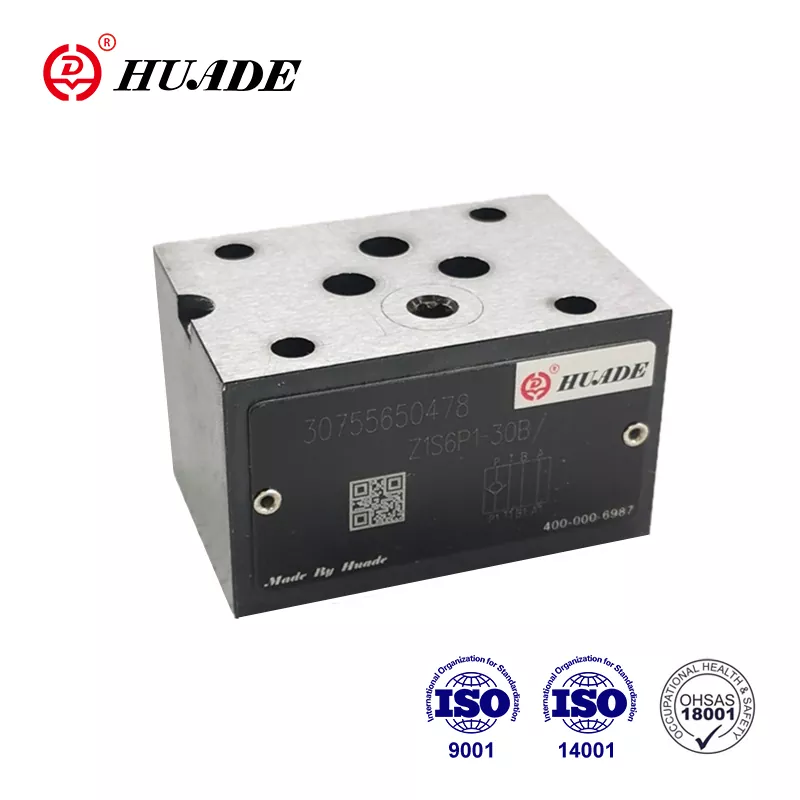

ตรวจสอบแผ่นแซนด์วิชวาล์ว Z1S

Huafilter เป็นตัวแทนที่ได้รับอนุญาตจากต่างประเทศของกลุ่มอุตสาหกรรมไฮดรอลิก Huade Huade ในปี 2566 ธุรกิจหลักของเราคือการซ่อมแซมระบบไฮดรอลิกและการจัดหาวาล์วตรวจสอบไฮดรอลิกHuade® ราคาของแผ่นตรวจสอบวาล์วแซนวิช Z1s นั้นสมเหตุสมผลกว่า เรามีวิศวกรที่มีประสบการณ์ซึ่งสามารถช่วยในการให้บริการหลังการขายที่ดีและการสนับสนุนทางเทคนิคในเวลา เรารับประกันคุณภาพของ Check Valve Z1s เป็นเวลาหนึ่งปี ติดต่อเราสำหรับผลิตภัณฑ์ไฮดรอลิกที่ประหยัดต้นทุนและมีประสิทธิภาพและบริการชั้นนำ

ส่งคำถาม ดาวน์โหลด PDF

รายละเอียดสินค้า

ในฐานะผู้ผลิตเทคโนโลยีการส่งและควบคุมไฮดรอลิกชั้นนำของจีน Huade ได้รวมเทคโนโลยีล้ำสมัยจาก Rexroth Huade®ตรวจสอบวาล์ว Z1s สามารถแทนที่ซีรีย์ Z1S ที่นำเสนอโดย Rexroth มันมีประสิทธิภาพ Huade ผ่าน ISO9001, ISO14001 และ ISO45001 Huade® Cartridge Valve Z1s มีประสิทธิภาพที่เชื่อถือได้ มันเป็นแบรนด์ระดับชาติเก่าในประเทศจีน มันมีความก้าวหน้าในด้านเทคโนโลยีและทนทานกว่าผลิตภัณฑ์ที่คล้ายกันในบรรทัดนี้

พารามิเตอร์ผลิตภัณฑ์ของแผ่นตรวจสอบแซนวิชแผ่น Z1S

ข้อมูลทางเทคนิค (สำหรับแอปพลิเคชันนอกพารามิเตอร์เหล่านี้โปรดปรึกษาเรา!)
ขนาด	6	10
max.flow (l/min)	40	100
ความดันสูงสุด (MPA)	ถึง 31.5
ความดันแตก	ดูเส้นโค้งลักษณะ
ของเหลวแรงดัน	น้ำมันแร่ (สำหรับซีล NBR) หรือ ฟอสเฟตเอสเตอร์ (สำหรับซีล FPM)
ช่วงอุณหภูมิความดันของเหลว (℃)	-30 ～+80
ช่วงความหนืด (mm2/s)	2.8 ถึง 500
น้ำหนัก (กิโลกรัม)	0.8	2.3

คุณสมบัติผลิตภัณฑ์และการประยุกต์

คุณสมบัติ:

▶วาล์วแผ่นแซนวิชสำหรับใช้ในชุดซ้อนแนวตั้ง

▶ 8 ฟังก์ชั่นการแยกที่แตกต่างกัน

แอปพลิเคชัน:

การตรวจสอบวาล์วแซนวิชประเภท Z1s ใช้สำหรับการติดตั้งซ้อนแนวตั้ง

4. ฟังก์ชั่นส่วนสัญลักษณ์ของแผ่นตรวจสอบแซนวิชแผ่น Z1S

วาล์ว Z1S เป็นวาล์วตรวจสอบโดยตรงในการออกแบบแผ่นแซนวิช มันถูกใช้สำหรับการปิดการรั่วไหลในทิศทางเดียวและอนุญาตให้ไหลฟรีในทิศทางเคาน์เตอร์ ประเภทวาล์วนี้มีตราประทับโลหะระหว่างป๊อปพ็อต (3) และที่อยู่อาศัย (1) ตรวจสอบวาล์วประเภท Z1s เหมาะอย่างยิ่งสำหรับแอปพลิเคชันที่มีแรงกดดันในการทำงานสูงกว่า 10.0 MPa และความเร็วในการไหลมากกว่า 4 m/s

แผนผังโครงสร้าง
