หลักการทำงานของวาล์ว ZDC ขึ้นอยู่กับกลไกของการควบคุมปริมาณและการชดเชยความดัน เครื่องชดเชยความดันมิเตอร์ ZDC มักจะใช้ร่วมกับวาล์วทิศทางตามสัดส่วน WRZ เพื่อปรับการไหลโดยการควบคุมการเปิดพอร์ตเค้นในขณะที่ใช้เครื่องชดเชยความดันเพื่อรักษาความแตกต่างของแรงดันก่อนและหลังค่าคงที่พอร์ตคันเร่ง สิ่งนี้ทำให้ความเร็วของแอคทูเอเตอร์ไม่ได้รับผลกระทบจากการเปลี่ยนแปลงการโหลดการปรับปรุงความเสถียรและความแม่นยำในการควบคุมของระบบ
| ขนาด | 10 | 16 | 25 |
| ไหล (l/นาที) | 85 | 150 | 325 |
| น้ำหนัก (กิโลกรัม) | 3 | 3.5 | 8.9 |
| ความดันปฏิบัติการ (MPA) PMAX | A、 B、 P | 35 | |
| T | 25 | ||
| X | 3 ถึง 10 | ||
| Y | สูงถึง 3 (เฉพาะเมื่อใช้กับพอร์ตที่ใช้วาล์วทิศทางตามสัดส่วนของพอร์ต, Othenwise 15) | ||
| ระดับของการรวม | ≤20 (แนะนำ 10) | ||
คุณสมบัติ:
▶โหลดการชดเชยในพอร์ต P ถึง A หรือ P ถึง B ผ่านวาล์วรับส่งในตัว
▶เวอร์ชัน 2 ทาง "P '
▶เวอร์ชัน 3 ทาง "P T" (NS10-25)
▶การควบคุมการไหลเมื่อทำงานร่วมกับวาล์วทิศทางตามสัดส่วน
แอปพลิเคชัน:
เครื่องชดเชยความดันมิเตอร์ ZDC ใช้กันอย่างแพร่หลายในเครื่องจักรโลหะเครื่องจักรกลการตรวจโลหะเครื่องจักรกล
วาล์วเครื่องชดเชยแรงดันมิเตอร์ในวาล์ว ZDC เป็นตัวชดเชยความดันแบบมิเตอร์ที่ใช้งานโดยตรงจากการออกแบบ 2 หรือ 3 ทาง
พวกเขาใช้สำหรับการชดเชยโหลดเป็นเครื่องชดเชยความดันในช่องทางในช่อง P
วาล์วเหล่านี้โดยทั่วไปประกอบด้วยที่อยู่อาศัย (1), สปูลควบคุม (2), สปริงอัด (3) พร้อมเครื่องซักผ้าสปริง (4) และฝาครอบ (5) พร้อมวาล์วรับส่งแบบบูรณาการ (6)
สปริงการบีบอัด (3) ถือสปูลควบคุม (2) ในตำแหน่งเปิดจาก P1 ถึง P เมื่อค่าความดัน P1 ถึง A1 หรือ P1 ถึง B1 น้อยกว่า 1.0 MPa
หากความแตกต่างของความดันเกิน 1.O MPA ดังนั้นสปูลควบคุม (2) จะถูกย้ายไปทางซ้ายจนกว่าจะมีการกู้คืนความแตกต่างของแรงดัน

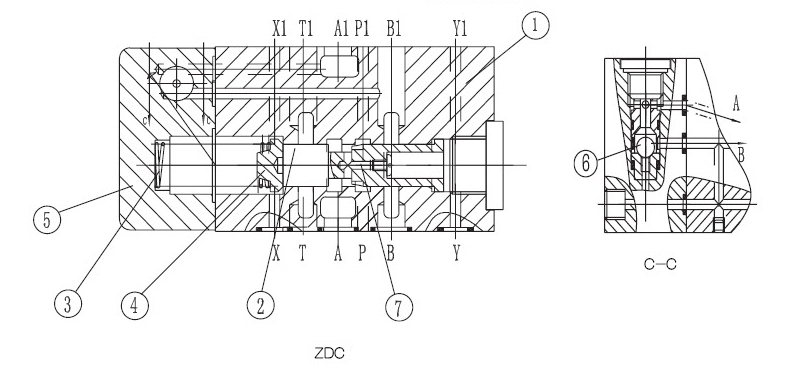

โครงสร้างของ ZDC เครื่องชดเชยความดันในมิเตอร์

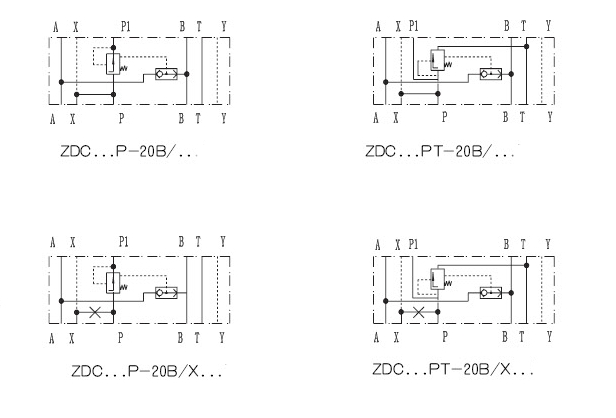

สัญลักษณ์ของเครื่องชดเชยความดันมิเตอร์ ZDC
