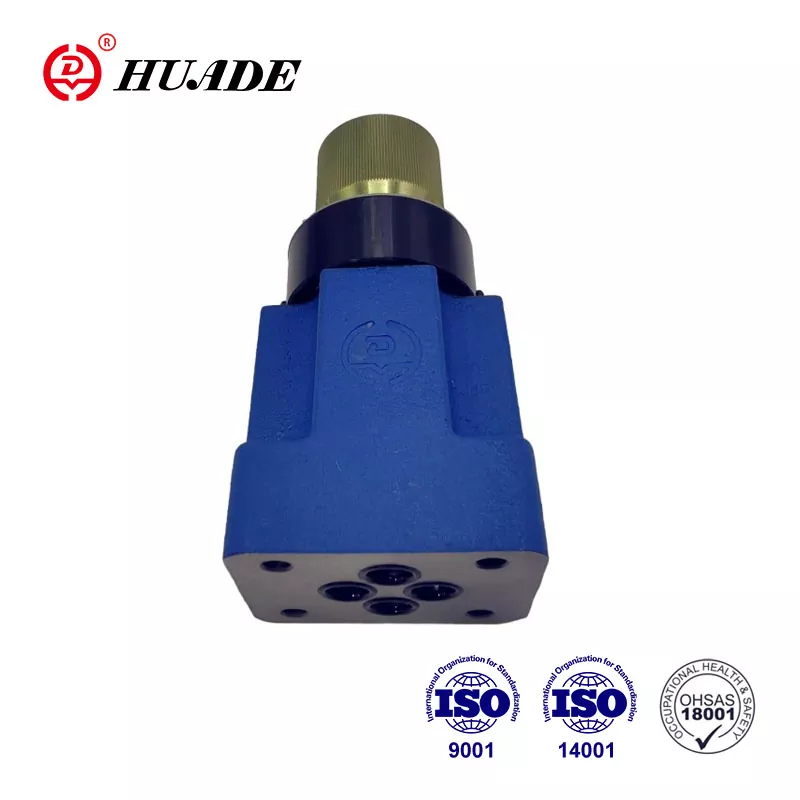

2 ทางวาล์วควบคุมการไหลของไฮดรอลิก: คู่มือที่สมบูรณ์

วาล์วควบคุมการไหลแบบไฮดรอลิก 2 ทางเป็นองค์ประกอบสำคัญในระบบไฮดรอลิกที่ควบคุมว่าของเหลวเคลื่อนที่ผ่านวงจรได้เร็วแค่ไหน คิดว่ามันเหมือนก๊อกน้ำ - คุณสามารถหมุนมันเพื่อควบคุมปริมาณน้ำไหลออกมา ในระบบไฮดรอลิกวาล์วเหล่านี้ควบคุมความเร็วของเครื่องจักรเช่นรถขุดเครื่องฉีดขึ้นรูปและอุปกรณ์โรงงาน

เหตุใดการควบคุมการไหลจึงมีความสำคัญในระบบไฮดรอลิก

ในระบบไฮดรอลิกใด ๆ สามสิ่งมีความสำคัญ:

• ความดัน- กำหนดจำนวนแรงหรือกำลังที่คุณได้รับ
• ทิศทาง- ควบคุมสิ่งที่สิ่งต่าง ๆ เคลื่อนไหว
• ไหล- ควบคุมว่าสิ่งต่างๆเคลื่อนไหวเร็วแค่ไหน

วาล์วควบคุมการไหลแบบไฮดรอลิก 2 ทางทำงานอย่างไร

ส่วนพื้นฐานของวาล์ว

ทุก 2 ทางวาล์วควบคุมการไหลของไฮดรอลิกมีส่วนหลักเหล่านี้:

• ตัววาล์ว- เปลือกนอกที่เชื่อมต่อกับสายไฮดรอลิกของคุณ
• การเปิดเค้น- ช่องว่างเล็ก ๆ ที่ของเหลวไหลผ่าน
• องค์ประกอบควบคุม- เคลื่อนไหวเพื่อทำให้ช่องว่างใหญ่ขึ้นหรือเล็กลง
• กลไกการปรับ- ให้คุณควบคุมวาล์ว (ลูกบิดหรือสัญญาณไฟฟ้า)
• ฤดูใบไม้ผลิ- ช่วยให้วาล์วกลับสู่ตำแหน่งเริ่มต้น

วิทยาศาสตร์ที่อยู่เบื้องหลังการควบคุมการไหล

เมื่อของเหลวไฮดรอลิกไหลผ่านช่องเปิดเล็ก ๆ มันจะสร้างความต้านทาน หลักการควบคุมความเร็วไฮดรอลิกนี้เป็นสิ่งที่ทำให้วาล์วเหล่านี้ทำงานได้ สูตรพื้นฐานคือ:

หมายความว่า:

• การเปิดที่ใหญ่ขึ้น = more flow = ความเร็วเร็วขึ้น
• การเปิดที่เล็กลง = น้อยกว่าการไหล = ความเร็วช้าลง
• ความดันสูงขึ้น = ไหลมากขึ้น (ถ้าการเปิดยังคงเหมือนเดิม)

สำหรับแอพพลิเคชั่นวาล์วทรงกระบอกไฮดรอลิกความสัมพันธ์นี้จะควบคุมโดยตรงว่าลูกสูบเคลื่อนที่เร็วแค่ไหน ในระบบควบคุมมอเตอร์ไฮดรอลิกจะกำหนดความเร็วในการหมุน

วาล์วควบคุมการไหลแบบไฮดรอลิกแบบ 2 ทางคืออะไร?

1. วาล์วคันเร่งง่าย ๆ (ไม่ชดเชย)

นี่เป็นประเภทพื้นฐานที่สุด พวกเขาทำงานเหมือนก๊อกน้ำด้วยตนเอง:

พวกเขาทำงานอย่างไร:คุณปรับลูกบิดด้วยตนเองเพื่อเปลี่ยนขนาดการเปิด

ดีที่สุดสำหรับ:แอปพลิเคชันง่าย ๆ ที่ความเร็วที่แน่นอนไม่สำคัญ

2. วาล์วควบคุมการไหลแบบชดเชยแรงดัน

สิ่งเหล่านี้ฉลาดกว่ามาก พวกเขาปรับโดยอัตโนมัติเพื่อให้การไหลคงที่แม้ในขณะที่ความดันเปลี่ยนแปลง

พวกเขาทำงานอย่างไร:กลไกพิเศษภายในช่วยให้ความแตกต่างของแรงดันข้ามค่าคงที่การเปิดเค้น

ดีที่สุดสำหรับ:เครื่องจักรที่มีความแม่นยำสายการผลิตอัตโนมัติ

3. วาล์วความดันและอุณหภูมิชดเชย

เหล่านี้เป็นประเภทที่ทันสมัยที่สุด พวกเขาปรับสำหรับการเปลี่ยนแปลงทั้งความดันและอุณหภูมิ

พวกเขาทำงานอย่างไร:วัสดุพิเศษภายในตอบสนองต่อการเปลี่ยนแปลงอุณหภูมิและปรับวาล์วโดยอัตโนมัติ

ดีที่สุดสำหรับ:การบินและอวกาศอุปกรณ์ทดสอบการใช้งานที่สำคัญ

วิธีการควบคุมใดที่คุณควรเลือกสำหรับวาล์วควบคุมการไหลของไฮดรอลิก

การควบคุมด้วยตนเอง

มันคืออะไร:ล้อมือลูกบิดหรือสกรูที่คุณหมุนด้วยมือ

เมื่อใดควรใช้:เครื่องจักรง่าย ๆ ที่ไม่ต้องการการควบคุมอัตโนมัติ

ตัวอย่าง:อุปกรณ์ร้านค้าขั้นพื้นฐานกดด้วยตนเอง

การควบคุมไฟฟ้า

โซลินอยด์วาล์ว (เปิด/ปิด)

• การทำงาน:การควบคุมแบบเปิด/ปิดง่ายเหมือนสวิตช์ไฟ
• ดีสำหรับ:การเริ่มต้น/หยุดขั้นพื้นฐาน
• ข้อ จำกัด :ไม่สามารถควบคุมความเร็วได้อย่างราบรื่น

วาล์วสัดส่วน

• การทำงาน:การควบคุมที่ราบรื่นขึ้นอยู่กับสัญญาณไฟฟ้า (0-10V หรือ 4-20MA)
• เวลาตอบสนอง:50-80 Hz (เร็วพอสำหรับแอปพลิเคชันส่วนใหญ่)
• ดีสำหรับ:การฉีดขึ้นรูปอัตโนมัติอัตโนมัติ

วาล์วเซอร์โว

• การทำงาน:การควบคุมความแม่นยำเป็นพิเศษพร้อมข้อเสนอแนะตำแหน่ง
• เวลาตอบสนอง:150-200 Hz (เร็วมาก)
• ดีสำหรับ:การผลิตและอวกาศการผลิตที่มีความแม่นยำสูง

การเปรียบเทียบประสิทธิภาพ

ประเภทควบคุม	ความแม่นยำ	ความเร็ว	ค่าใช้จ่าย	ใช้งานได้ดีที่สุด
คู่มือ	ต่ำ	ช้า	ต่ำ	อุปกรณ์ง่าย ๆ
โซลินอยด์	ต่ำ	เร็ว	ต่ำ	เปิด/ปิดการควบคุม
ตามสัดส่วน	ปานกลาง	ปานกลาง	ปานกลาง	ระบบอัตโนมัติทั่วไป
เซอร์โว	สูงมาก	เร็วมาก	สูง	แอปพลิเคชันที่แม่นยำ

การติดตั้งและการออกแบบระบบ

ควรติดตั้งวาล์วควบคุมการไหลแบบ 2 ทางที่ไหน?

คุณสามารถติดตั้งวาล์วควบคุมการไหลได้สามวิธี:

การควบคุมทางเข้า (เมตรอิน)

• ควบคุมน้ำมันเข้าไปในกระบอกสูบ
• เหมาะสำหรับการโหลดเชิงบวก (เช่นการยก)
• ความเสี่ยง: สามารถทำให้เกิดโพรงอากาศได้หากไม่ได้ออกแบบอย่างถูกต้อง

การควบคุมทางออก (มิเตอร์ออก)

• ควบคุมน้ำมันที่ออกมาจากกระบอกสูบ
• เหมาะสำหรับโหลดเชิงลบ (เช่นการลดวัตถุหนัก)
• ให้การควบคุมที่ดีขึ้น แต่ความดันที่สูงขึ้น

การควบคุมบายพาส

• ส่งน้ำมันพิเศษกลับไปที่ถัง
• มีประสิทธิภาพน้อยลง แต่ง่ายขึ้น
• เหมาะสำหรับแอปพลิเคชันที่ต้องการความเร็วตัวแปร

เคล็ดลับการออกแบบเพื่อประสิทธิภาพที่ดีที่สุด

• ขนาดถูกต้อง:เลือกวาล์วที่ทำงานที่ 20-80% ของการเปิดสูงสุดของพวกเขา
• รักษาน้ำมันให้สะอาด:ใช้การกรองที่เหมาะสม (มาตรฐาน ISO 4406)
• พิจารณาอุณหภูมิ:ตรวจสอบให้แน่ใจว่าวาล์วทำงานในช่วงอุณหภูมิของคุณ
• วางแผนสำหรับการบำรุงรักษา:ออกจากพื้นที่สำหรับการปรับวาล์วและการเปลี่ยน

แอปพลิเคชันโลกแห่งความเป็นจริง

อุปกรณ์การผลิต

เครื่องฉีดขึ้นรูป

• ใช้วาล์วสัดส่วนสำหรับการควบคุมความเร็วที่แม่นยำ
• หลายขั้นตอนความเร็วสำหรับส่วนต่าง ๆ ของรอบ
• ประหยัดพลังงานและปรับปรุงคุณภาพของผลิตภัณฑ์

เครื่องมือเครื่องจักร

• วิธีการที่รวดเร็วฟีดช้าวัฏจักรกลับอย่างรวดเร็ว
• วาล์วที่ดำเนินการ CAM สำหรับการสลับความเร็วอัตโนมัติ
• ปรับปรุงการตกแต่งพื้นผิวและอายุการใช้งานเครื่องมือ

อุปกรณ์มือถือ

รถขุดและรถตัก

• การแชร์โฟลว์ระหว่างหลายฟังก์ชั่น
• ระบบตรวจจับโหลดเพื่อประสิทธิภาพ
• การควบคุมผู้ปฏิบัติงานที่ราบรื่น

เครนและอุปกรณ์ยก

• วาล์วโหลดที่ถือ
• การควบคุมความเร็วที่แม่นยำเพื่อความปลอดภัย
• ความสามารถในการลดฉุกเฉิน

การบินและอวกาศและการป้องกัน

• วาล์วเซอร์โวน้ำหนักเบา
• ความน่าเชื่อถือสูงในสภาวะที่รุนแรง
• การควบคุมที่แม่นยำสำหรับพื้นผิวการบิน

การเลือกวาล์วที่เหมาะสม: คู่มือทีละขั้นตอน

ผู้ผลิตและผลิตภัณฑ์ชั้นนำ

แบรนด์ชั้นนำ

Bosch Rexroth

• วาล์ว 2FRM และ 2FRE Series
• มาตรฐานอุตสาหกรรมเพื่อความแม่นยำ
• การสนับสนุนทางเทคนิคที่ยอดเยี่ยม

Parker Hannifin

• ซีรีส์ Colorflow พร้อมวงแหวนปรับรหัสสี
• ขนาดและตัวเลือกที่หลากหลาย
• ความพร้อมใช้งานที่ดีทั่วโลก

ท่าเรือไฮเดรต

• วาล์วซีรีส์ DSJ และ SF
• การออกแบบแบบแยกส่วนเพื่อการรวมง่าย
• ความสามารถแรงดันสูง

Eaton

• วาล์วคาร์ทริดจ์ (ซีรี่ส์ SICV)
• การออกแบบการประหยัดพื้นที่
• ความสามารถมัลติฟังก์ชั่น

Danfoss

• กลุ่มวาล์วสัดส่วน PVG
• ออกแบบมาสำหรับอุปกรณ์มือถือ
• โซลูชันที่ปรับแต่งได้

สิ่งที่มองหาเมื่อซื้อ

• ข้อกำหนดทางเทคนิคตรงกับความต้องการของคุณ
• เอกสารทางเทคนิคที่ดี
• บริการและการสนับสนุนในท้องถิ่น
• เวลานำที่สมเหตุสมผล
• ราคาที่แข่งขันได้
• ความน่าเชื่อถือที่พิสูจน์แล้วในอุตสาหกรรมของคุณ

แนวโน้มในอนาคตของเทคโนโลยีการควบคุมการไหล

วาล์วอัจฉริยะและการรวม IoT

วาล์วที่ทันสมัยเริ่มฉลาดขึ้นด้วย:

• เซ็นเซอร์ในตัวสำหรับการตรวจสอบ
• ความสามารถในการสื่อสารไร้สาย
• การแจ้งเตือนการบำรุงรักษาแบบคาดการณ์
• การปรับและการตรวจสอบระยะไกล

วัสดุขั้นสูง

วัสดุใหม่กำลังทำวาล์ว:

• ทนต่อการสึกหรอมากขึ้น
• ดีกว่าในอุณหภูมิสูง
• ยั่งยืนอีกต่อไป
• มีประสิทธิภาพมากขึ้น

โฟกัสประสิทธิภาพการใช้พลังงาน

การออกแบบใหม่มุ่งเน้นไปที่:

• ลดขยะพลังงาน
• การจัดการความร้อนที่ดีขึ้น
• ปรับปรุงการจัดอันดับประสิทธิภาพ
• การปฏิบัติตามข้อกำหนดด้านสิ่งแวดล้อม

ปัญหาและการแก้ปัญหาที่พบบ่อย

ปัญหา	สารละลาย
ความเร็วแตกต่างกันไปตามโหลด	อัพเกรดเป็นวาล์วชดเชยแรงดัน
เวลาตอบสนองที่ไม่ดี	ตรวจสอบอากาศในระบบพิจารณา Servo Valve
การล่าวาล์วหรือการแกว่ง	เพิ่มการทำให้หมาด ๆ ตรวจสอบความแข็งของระบบ
การสร้างความร้อนมากเกินไป	ตรวจสอบการปรับขนาดวาล์วพิจารณาการควบคุมบายพาส
ประสิทธิภาพที่ไม่สอดคล้องกัน	ปรับปรุงการกรองน้ำมันตรวจสอบส่วนประกอบที่สวมใส่

การบำรุงรักษาและการแก้ไขปัญหา

งานบำรุงรักษาปกติ

• ตรวจสอบความสะอาดน้ำมัน- เปลี่ยนฟิลเตอร์เป็นประจำ
• ตรวจสอบอุณหภูมิการทำงาน- เก็บไว้ภายในขีด จำกัด ของผู้ผลิต
• ตรวจสอบการรั่วไหลภายนอก- ที่อยู่ทันที
• เวลาตอบสนองการทดสอบ- เปรียบเทียบกับการวัดพื้นฐาน
• สัญญาณควบคุมการปรับเทียบ- ตรวจสอบความถูกต้องเมื่อเวลาผ่านไป

สัญญาณเตือนให้ดูสำหรับ

• คำตอบที่เฉื่อยชา
• ความเร็วที่ไม่สอดคล้องกัน
• เสียงผิดปกติ
• การรั่วไหลภายนอก
• ความร้อนมากเกินไป

พิจารณาค่าใช้จ่าย

ค่าเริ่มต้น

• วาล์วคันเร่งง่าย ๆ : $ 50- $ 200
• วาล์วสัดส่วน: $ 300-$ 1,500
• Servo Valves: $ 1,000-$ 5,000+

ค่าใช้จ่ายระยะยาว

• การประหยัดพลังงานอย่างมีประสิทธิภาพ
• ลดการบำรุงรักษา
• ปรับปรุงคุณภาพของผลิตภัณฑ์
• หยุดทำงานน้อยลง

ปัจจัย ROI

• การปรับปรุงความเร็วในการผลิต
• ความสอดคล้องคุณภาพ
• ประหยัดพลังงาน
• การลดการบำรุงรักษา

บทสรุป

2 วิธีวาล์วควบคุมการไหลของไฮดรอลิกเป็นสิ่งจำเป็นสำหรับการควบคุมความเร็วในระบบไฮดรอลิก กุญแจสำคัญคือการเลือกประเภทที่เหมาะสมสำหรับแอปพลิเคชันของคุณ:

• วาล์วคันเร่งง่ายๆสำหรับแอปพลิเคชันพื้นฐานราคาประหยัด
• วาล์วชดเชยแรงดันเพื่อประสิทธิภาพที่สอดคล้องกัน
• วาล์วเซอร์โวสำหรับความต้องการที่แม่นยำสูงสุด

โปรดจำไว้ว่าวาล์วเป็นเพียงส่วนหนึ่งของระบบไฮดรอลิกของคุณ ความสำเร็จขึ้นอยู่กับการออกแบบระบบที่เหมาะสมการปรับขนาดที่ถูกต้องการบำรุงรักษาที่ดีและการเลือกส่วนประกอบที่มีคุณภาพจากผู้ผลิตที่มีชื่อเสียง

ค่าใช้จ่ายในการเลือกผิด: จะเกิดอะไรขึ้นเมื่อคุณเข้าใจผิด

การเลือกวาล์วควบคุมการไหลที่ไม่ถูกต้องอาจนำไปสู่ปัญหาร้ายแรงและผลกระทบที่มีราคาแพง:

ปัญหาด้านประสิทธิภาพ:

• ความเร็วที่ไม่สอดคล้องกัน- เครื่องจักรของคุณจะไม่ทำงานอย่างน่าเชื่อถือ
• ผลิตภัณฑ์คุณภาพต่ำ- กระบวนการผลิตที่ไม่สอดคล้องกัน
• ความเสี่ยงด้านความปลอดภัย- พฤติกรรมของเครื่องที่คาดเดาไม่ได้อาจทำให้เกิดอุบัติเหตุ

ผลกระทบทางการเงิน:

• เสียพลังงาน- วาล์วที่จับคู่ไม่ดีสามารถเพิ่มการใช้พลังงานได้ 15-30%
• ความล้มเหลวของอุปกรณ์ก่อนวัยอันควร- การปรับขนาดวาล์วผิดทำให้การสึกหรอมากเกินไปกับปั๊มกระบอกสูบและมอเตอร์
• ความล่าช้าในการผลิต- การควบคุมความเร็วไฮดรอลิกที่ไม่น่าเชื่อถือนำไปสู่การหยุดทำงานและกำหนดเวลาที่พลาดไป
• ค่าบำรุงรักษา- วาล์วที่ไม่ถูกต้องต้องการบริการและการเปลี่ยนบ่อยขึ้น

ปัญหาทั่วทั้งระบบ:

• การสะสมความร้อน- วาล์วที่ไม่มีประสิทธิภาพสร้างความร้อนส่วนเกินลดอายุการใช้งานน้ำมัน
• ความเสียหายของปั๊ม- การควบคุมการไหลที่ไม่ถูกต้องอาจทำให้เกิดโพรงอากาศหรือความร้อนสูงเกินไป
• วาล์วทรงกระบอกไฮดรอลิกไม่ตรงกัน- การปรับขนาดความเสียหายที่ไม่เหมาะสมและทำให้เกิดการรั่วไหลภายใน

ไม่ว่าคุณจะสร้างเครื่องใหม่หรืออัพเกรดเครื่องที่มีอยู่การทำความเข้าใจพื้นฐานเหล่านี้จะช่วยให้คุณเลือกได้อย่างถูกต้องและได้รับประสิทธิภาพที่ดีที่สุดจากระบบไฮดรอลิกของคุณ

ทรัพยากรเพิ่มเติม

สำหรับข้อมูลทางเทคนิคโดยละเอียดเพิ่มเติมโปรดปรึกษา:

• เว็บไซต์ผู้ผลิต (Bosch Rexroth, Parker, Hawe)
• มาตรฐานสัญลักษณ์ไฮดรอลิก ISO 1219
• คู่มือวิศวกรรมไฮดรอลิก
• ผู้จัดจำหน่ายไฮดรอลิกท้องถิ่นสำหรับการสนับสนุนแอปพลิเคชัน

คู่มือนี้เป็นรากฐานสำหรับการทำความเข้าใจวาล์วควบคุมการไหลแบบไฮดรอลิก 2 ทาง สำหรับแอปพลิเคชันเฉพาะให้ปรึกษากับวิศวกรไฮดรอลิกและปฏิบัติตามคำแนะนำของผู้ผลิต
