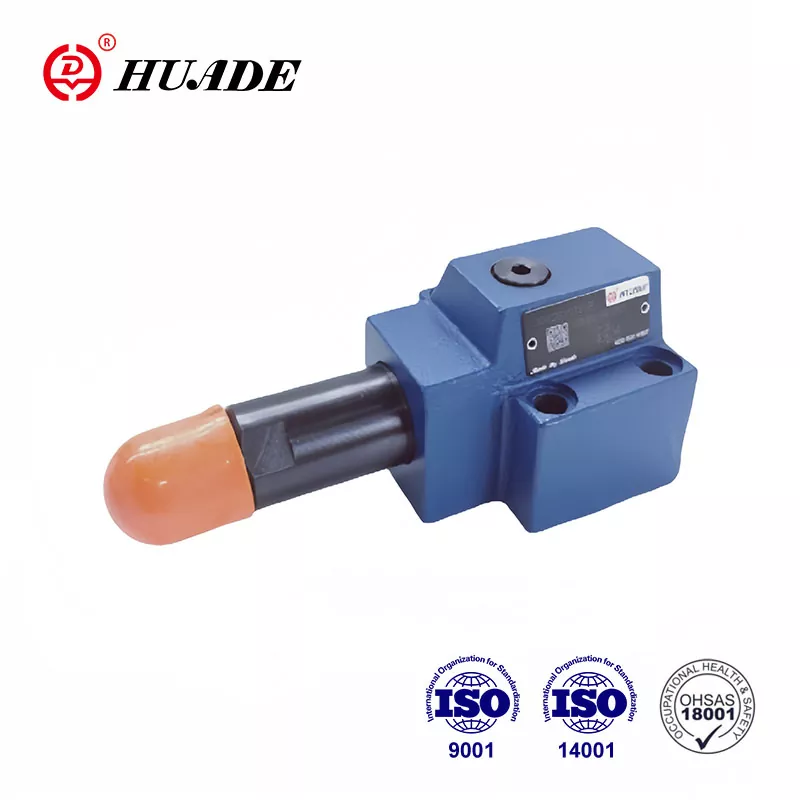

วาล์วควบคุมลำดับแรงดัน DZ 10 DP

Huafilter คือซัพพลายเออร์ที่เชี่ยวชาญด้านการจัดหาวาล์วลำดับแรงดันไฮดรอลิก Huade® DZ 10 DP และยังดำเนินธุรกิจซ่อมแซมระบบไฮดรอลิกในประเทศจีนอีกด้วย เรารับประกันคุณภาพของวาล์วแรงดันเป็นเวลาหนึ่งปี ภายในระยะเวลารับประกันสามารถซ่อมแซมได้ฟรี ในฐานะตัวแทนที่ได้รับอนุญาตของ Beijing Huade Hydraulic Industry Group เราให้บริการลูกค้าด้วยบริการการขายคุณภาพสูงและผลิตภัณฑ์คุณภาพสูงและต้นทุนต่ำ

ส่งคำถาม

วาล์วลำดับแรงดันประเภท DZ 10 DP เป็นวาล์วลำดับแรงดันที่ทำงานโดยตรง ใช้สำหรับการจัดลำดับตามแรงดันของระบบที่สอง มีจำหน่ายอย่างแพร่หลายในประเทศจีนและต่างประเทศด้วยคุณภาพและราคาที่ต่ำกว่า วาล์วลำดับแรงดันHuade®เป็นไปตามมาตรฐานสากลในอุตสาหกรรมไฮดรอลิกอย่างสมบูรณ์ ด้วยการแนะนำเทคโนโลยี Rexroth ขั้นสูง วาล์วไฮดรอลิก Huade® จึงเข้ากันได้กับ Rexroth ในด้านประสิทธิภาพ

พารามิเตอร์ผลิตภัณฑ์ของ Pressure Sequence Valve DZ 10 DP

ข้อมูลทางเทคนิค
แรงดันขาเข้า, พอร์ต P, B (X) (MPa)	สูงถึง 31.5
แรงดันขาออก พอร์ต A (MPa)	ถึง 21.0
แรงดันย้อนกลับ, พอร์ต T (MPa)	ถึง 16.0
อัตราการไหลสูงสุดที่อนุญาต (ลิตร/นาที)	ถึง 80
ของเหลว	น้ำมันแร่ (สำหรับซีล NBR) หรือฟอสเฟตเอสเตอร์ (สำหรับซีล FPM)
ช่วงความหนืด (มม. ²/s)	10~800
ช่วงอุณหภูมิของของไหล (℃)	-30 ถึง +80
ความสะอาดของของไหล (อืม)	ความสะอาดของของเหลว ระดับการปนเปื้อนของของเหลวสูงสุดที่อนุญาตตาม NAS 1638 Class 9
การไหลสูงสุด (ลิตร/นาที)	มากถึง 80

คุณลักษณะของผลิตภัณฑ์และการใช้งานวาล์วลำดับแรงดัน DZ 10 DP

คุณสมบัติ:

▶ สำหรับการติดตั้งซับเพลท

▶ ระดับแรงดัน 4 ระดับ

▶ องค์ประกอบการปรับแต่ง 4 รายการ:

- ลูกบิดหมุน

- ปลอกที่มีรูปหกเหลี่ยมและฝาครอบป้องกัน

- ลูกบิดหมุนแบบล็อคได้พร้อมสเกล

- ลูกบิดหมุนพร้อมสเกล

▶ พร้อมการเชื่อมต่อเกจวัดแรงดัน

▶ เช็ควาล์ว เป็นทางเลือก

▶ รูปแบบการติดตั้งกับ DIN 24 340, รูปแบบ D, ISO 5781 และ CETOP - RP 121H

แอปพลิเคชัน:

วาล์วลำดับแรงดัน DZ 10 DP นี้สามารถนำมาใช้กันอย่างแพร่หลายในระบบไฮดรอลิกของเครื่องจักรในการยกและขนส่ง เครื่องจักรก่อสร้าง ยานพาหนะอุตสาหกรรม เครื่องมือกล เรือ โลหะวิทยา และอุปกรณ์อื่นๆ

ส่วนและสัญลักษณ์ของ Pressure Sequence Valve DZ 10 DP

ลำดับความดันจะถูกตั้งค่าผ่านองค์ประกอบการปรับ (1)

สปริงอัด (2) จับสปูลควบคุม (3) ไว้ที่ตำแหน่งเริ่มต้น วาล์วจะปิด ความดันในช่อง A อยู่ที่บริเวณลูกสูบของแกนหมุนควบคุม (3) ตรงข้ามกับสปริงอัด (2) ผ่านทางสายควบคุม (4) เมื่อความดันถึงค่าที่ตั้งไว้บนสปริงอัด (2) แกนหมุนควบคุม (3) จะถูกย้ายและเปิดการเชื่อมต่อ A ถึง B ระบบที่เชื่อมต่อกับพอร์ต B จะถูกจัดลำดับโดยไม่มีแรงดันในช่อง A ลดลง

สัญญาณควบคุมได้รับผ่านสายควบคุม (4) จากพอร์ต A หรือภายนอกผ่านการเชื่อมต่อ X

ขึ้นอยู่กับการใช้งานของวาล์ว น้ำมันท่อระบายน้ำรั่วสามารถส่งผ่านภายนอกผ่านการเชื่อมต่อ Y หรือภายในผ่าน B

โครงสร้างของ DZ 10 DP 1 -40B
