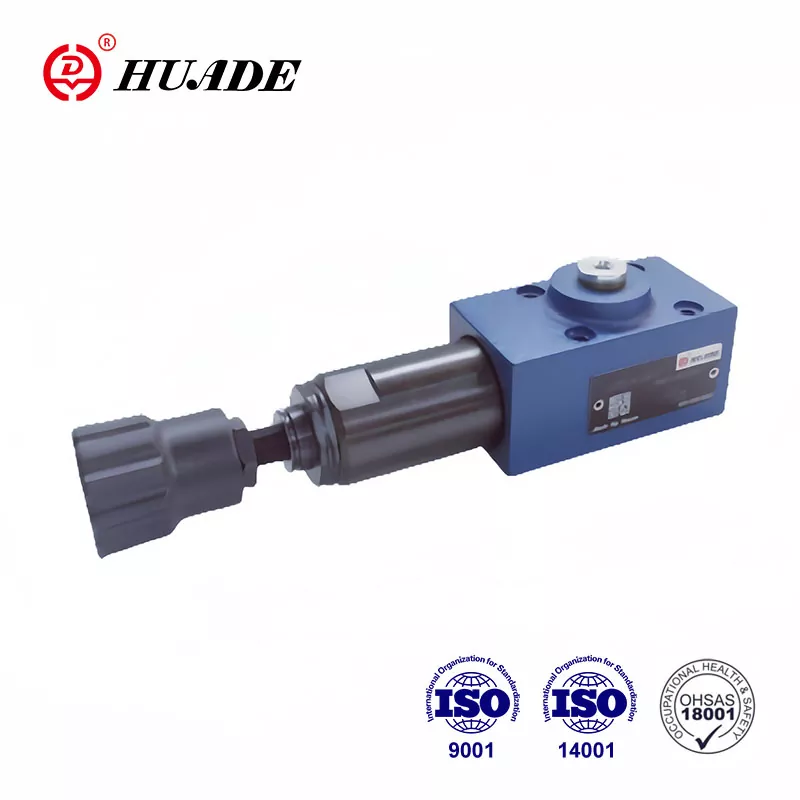

วาล์วประเภท DZ 6 DP เป็นวาล์วลำดับแรงดันที่ทำงานโดยตรง ด้วยความร่วมมือระยะยาวและเชิงลึกกับ Rexroth ทำให้วาล์วแรงดันไฮดรอลิก Huade® สามารถจับคู่กับ Rexroth ในด้านประสิทธิภาพได้ วาล์วลำดับความดันนี้สามารถใช้กันอย่างแพร่หลายในระบบไฮดรอลิกของเครื่องจักรยกและขนส่ง เครื่องจักรก่อสร้าง ยานพาหนะอุตสาหกรรม เครื่องมือกล เรือ โลหะ และอุปกรณ์อื่น ๆ
|
ข้อมูลทางเทคนิค |
|
|
แรงดันขาเข้า, พอร์ต P, B (X) (MPa) |
สูงถึง 31.5 |
|
แรงดันขาออก พอร์ต A (MPa) |
ถึง 21.0 |
|
แรงดันย้อนกลับ, พอร์ต T (MPa) |
ถึง 16.0 |
|
อัตราการไหลสูงสุดที่อนุญาต (ลิตร/นาที) |
ถึง 60 |
|
ของเหลว |
น้ำมันแร่ (สำหรับซีล NBR) หรือฟอสเฟตเอสเตอร์ (สำหรับซีล FPM) |
|
ช่วงความหนืด (มม. ²/s) |
10~800 |
|
ช่วงอุณหภูมิของของไหล (℃) |
-30 ถึง +80 |
|
ความสะอาดของของไหล (อืม) |
ความสะอาดของของเหลว ระดับการปนเปื้อนของของเหลวสูงสุดที่อนุญาตตาม NAS 1638 Class 9 |
|
การไหลสูงสุด (ลิตร/นาที) |
มากถึง 60 |
คุณสมบัติ:
▶ สำหรับการติดตั้งซับเพลท
▶ 5 ระดับแรงดัน
▶ 4 การปรับองค์ประกอบ:
- ลูกบิดหมุน
- สกรูหัวหกเหลี่ยมและฝาครอบป้องกัน
ลูกบิดหมุนแบบล็อคได้พร้อมสเกล
ลูกบิดหมุนพร้อมสเกล
▶ เช็ควาล์ว ไม่จำเป็น
▶ รูปแบบการติดตั้งกับ DIN 24 340, รูปแบบ A, ISO 4401 และ CETOP - RP 121H
แอปพลิเคชัน:
วาล์วลำดับแรงดัน DZ 6 DP ใช้สำหรับการเชื่อมต่อขึ้นอยู่กับแรงดันของระบบที่สอง
การตั้งค่าความดันลำดับจะดำเนินการผ่านองค์ประกอบการปรับ (4)
สปริง (3) จับแกนหมุนควบคุม (2) ในตำแหน่งที่เป็นกลาง วาล์วถูกบล็อก ความดันในช่อง P ปรากฏที่พื้นผิวแกนหมุนของแกนหมุนควบคุม (2) ตรงข้ามกับสปริง (3) ผ่านทางสายควบคุม (6)
หากความดันในช่อง P ถึงค่าที่ตั้งไว้ของสปริง (3) สปูลควบคุม (2) จะถูกย้ายไปทางซ้าย และการเชื่อมต่อ P กับ A จะถูกเปิด ระบบที่ช่อง A เชื่อมต่อโดยไม่มีแรงดันลดลงในช่อง P
สัญญาณควบคุมเริ่มต้นภายในผ่านสายควบคุม (6) จากช่อง P หรือภายนอกผ่านพอร์ต B (X)
Depending on the use of the valve the leakage oil drain is externally via port T(Y) or internally via A.
โครงสร้างของ DZ 6 DP 1 -50B
สัญลักษณ์ของ DZ 6 DP-10B
