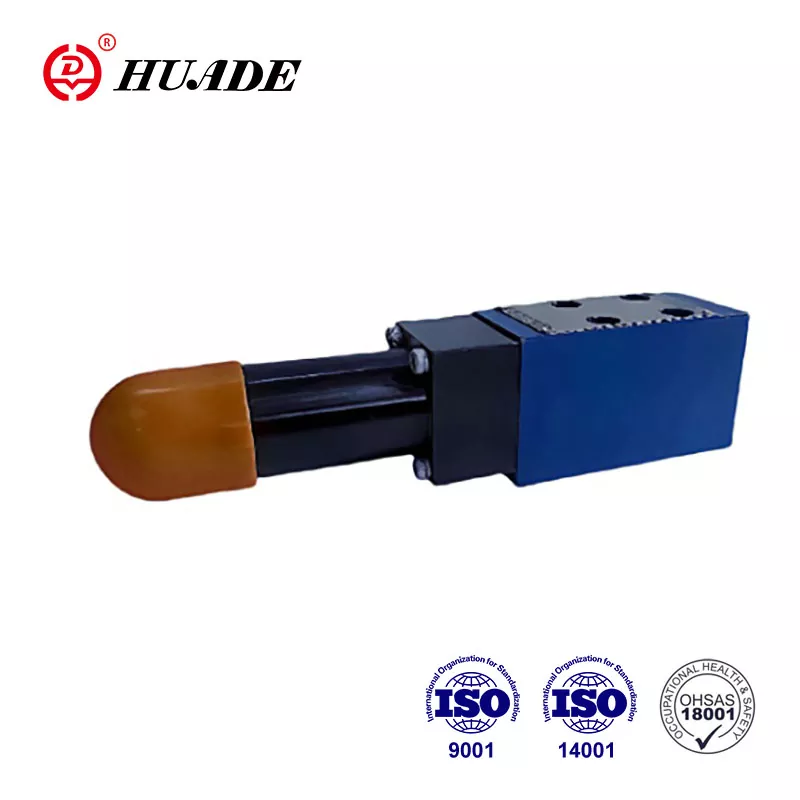

วาล์วลำดับแรงดัน DZ 5 DP ใช้เพื่อจ่ายน้ำมันไปยังระบบที่สองด้วยแรงดันที่ตั้งไว้
เนื่องจากการแนะนำเทคโนโลยีขั้นสูงของ Rexroth วาล์วไฮดรอลิก Huade® จึงเข้ากันได้กับ Rexroth ในด้านประสิทธิภาพและคุณภาพ ราคามีความสมเหตุสมผลมากขึ้น โรงงานมีอุปกรณ์การผลิตที่ทันสมัยและระบบการทดสอบที่เข้มงวดจากทั่วทุกมุมโลกเพื่อให้มั่นใจถึงประสิทธิภาพที่เหนือกว่าของผลิตภัณฑ์
|
ข้อมูลทางเทคนิค |
|
|
แรงดันขาเข้า, พอร์ต P, B (X) (MPa) |
มากถึง 210; ไม่มีวาล์วกันไหลกลับถึง 31.5 |
|
แรงดันขาออก พอร์ต A (MPa) |
ถึง 31.5 |
|
แรงดันย้อนกลับ, พอร์ต T (MPa) |
ถึง 6.0 |
|
อัตราการไหลสูงสุดที่อนุญาต (ลิตร/นาที) |
ถึง 30 |
|
ของเหลว |
น้ำมันแร่ (สำหรับซีล NBR) หรือฟอสเฟตเอสเตอร์ (สำหรับซีล FPM) |
|
ช่วงความหนืด (มม. ²/s) |
10~800 |
|
ช่วงอุณหภูมิของของไหล (℃) |
-30 ถึง +80 |
|
ความสะอาดของของไหล (อืม) |
ความสะอาดของของเหลว ระดับการปนเปื้อนของของเหลวสูงสุดที่อนุญาตตาม NAS 1638 Class 9 |
คุณสมบัติ:
▶ สำหรับการติดตั้งซับเพลท
▶ การติดตั้งหน้าแปลนด้านหน้า
▶ 5 ช่วงแรงดัน
▶ องค์ประกอบการตั้งค่าที่แตกต่างกัน 4 แบบ
- ลูกบิดหมุน
- ปลอกที่มีรูปหกเหลี่ยมและฝาครอบป้องกัน
- ลูกบิดหมุนแบบล็อคได้พร้อมสเกล
- ลูกบิดหมุนพร้อมสเกล
▶ วาล์วกันกลับที่เป็นอุปกรณ์เสริม
▶ รูปแบบการติดตั้งกับ DIN 24 340 รูปแบบ C สำหรับเพลตย่อย
แอปพลิเคชัน:
วาล์วลำดับแรงดัน DZ 5 DP นี้สามารถใช้ได้กันอย่างแพร่หลายในระบบไฮดรอลิกของเครื่องจักรการยกและการขนส่ง เครื่องจักรก่อสร้าง ยานพาหนะอุตสาหกรรม เครื่องมือกล เรือ โลหะวิทยา และอุปกรณ์อื่น ๆ
1. ส่วนและสัญลักษณ์ของ Pressure Sequence Valve DZ 5 DP
วาล์วประเภท DZ 5 DP เป็นวาล์วลำดับการทำงานโดยตรง วาล์วประเภทนี้โดยพื้นฐานแล้วประกอบด้วยตัวเรือน (1) แกนหมุนควบคุม (2) สปริง (3) และองค์ประกอบการตั้งค่าแรงดัน (4) และวาล์วกันกลับ (5) เพิ่มเติม หากจำเป็น
ความดันที่วาล์วผ่านน้ำมันถูกตั้งค่าไว้ที่องค์ประกอบการตั้งค่าความดัน (4) สปริง (3) ยึดแกนควบคุม (2) ไว้ในตำแหน่งเริ่มต้น และวาล์วยังคงปิดอยู่ แรงดันในช่อง P จะส่งผ่านการเจาะ (6) และแรงฉีด (7) ไปยังพื้นที่ปฏิบัติการของแกนหมุนที่ปลายด้านตรงข้ามกับสปริงควบคุม (3)
เมื่อความดันในพอร์ต P ถึงค่าที่ตั้งไว้ แกนม้วนจะเคลื่อนไปทางสปริงเพื่อเชื่อมต่อพอร์ต P กับพอร์ต A
สัญญาณสำหรับสิ่งนี้จะส่งผ่านภายในผ่านการเจาะ (6) จากพอร์ต P
ตอนนี้น้ำมันผ่านไปยังระบบที่เชื่อมต่อกับพอร์ต A แต่ความดันในพอร์ต P ไม่ตก
น้ำมันไพล็อตอาจถูกป้อนจากภายนอกผ่านทางพอร์ต B(X)
ขึ้นอยู่กับการใช้งานของวาล์ว การส่งคืนน้ำมันไพล็อตอาจอยู่ภายนอกผ่านทางพอร์ต T(Y) หรือภายใน
เพื่อให้น้ำมันไหลกลับอย่างอิสระจากพอร์ต A ไปยังพอร์ต P อาจมีวาล์วกันกลับ (5) รวมอยู่ด้วย หากจำเป็น
โครงสร้างของ DZ5DP-3-10B
สัญลักษณ์ของ DZ 5 DP-10B
