ความแตกต่างระหว่างปั๊มลูกสูบตามแนวแกนและเรเดียลคืออะไร?

ระบบไฮดรอลิกเป็นกระดูกสันหลังของ การใช้งานอุตสาหกรรมนับไม่ถ้วนตั้งแต่อุปกรณ์ก่อสร้างและ เครื่องจักรการผลิตไปยังระบบการบินและอวกาศและเรือทะเล หัวใจ ของระบบเหล่านี้อยู่ที่ปั๊มลูกสูบซึ่งเป็นองค์ประกอบสำคัญที่รับผิดชอบ การแปลงพลังงานกลเป็นพลังงานไฮดรอลิก ท่ามกลางประเภทต่างๆของ ปั๊มลูกสูบที่มีอยู่ปั๊มลูกสูบตามแนวแกนและรัศมีโดดเด่นเป็นสองของ การออกแบบที่ใช้กันมากที่สุดแต่ละข้อเสนอข้อดีที่แตกต่างกันสำหรับเฉพาะ แอปพลิเคชัน

ทำความเข้าใจกับความแตกต่างพื้นฐาน ระหว่างสองประเภทปั๊มนี้เป็นสิ่งจำเป็นสำหรับวิศวกรช่างเทคนิคและ ใครก็ตามที่เกี่ยวข้องกับการออกแบบระบบไฮดรอลิกหรือการบำรุงรักษา ในขณะที่ปั๊มทั้งสอง ให้บริการฟังก์ชั่นพื้นฐานเดียวกันของการกดของเหลวไฮดรอลิก การก่อสร้างหลักการดำเนินงานและลักษณะการปฏิบัติงานแตกต่างกันไป อย่างมีนัยสำคัญ การเปรียบเทียบที่ครอบคลุมนี้จะสำรวจความแตกต่างที่สำคัญ ระหว่างปั๊มลูกสูบตามแนวแกนและเรเดียลช่วยให้คุณตัดสินใจได้อย่างชาญฉลาด แอปพลิเคชันไฮดรอลิกของคุณ

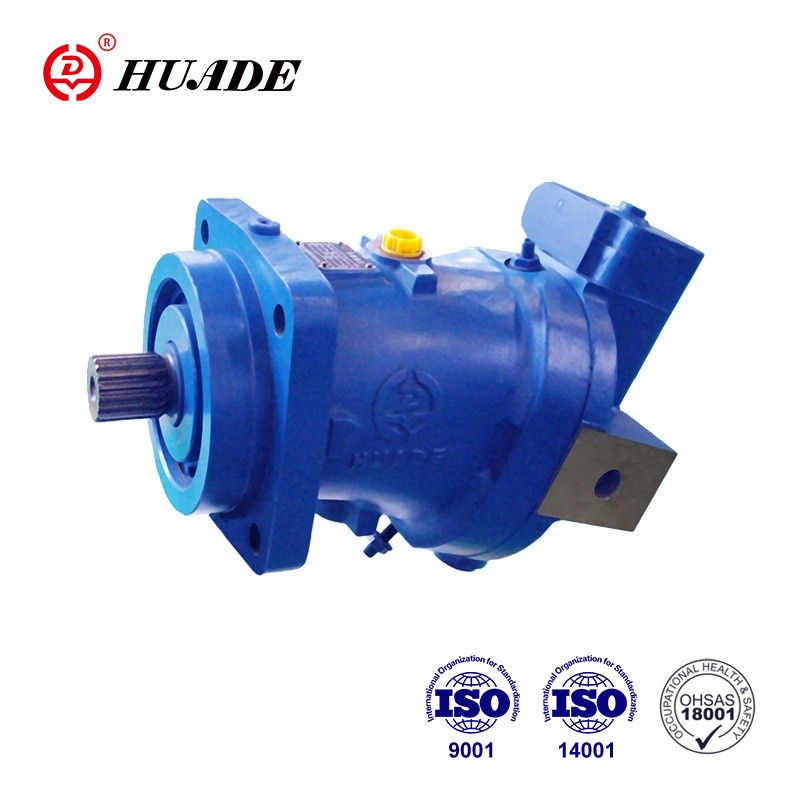

ความเข้าใจปั๊มลูกสูบแกน

ปั๊มลูกสูบตามแนวแกนมีลูกสูบจัดเรียง ขนานกับเพลาขับของปั๊มโดยมีการเคลื่อนไหวแบบลูกสูบเกิดขึ้น ตามแนวแกนของการหมุน การออกแบบนี้สร้างระบบขนาดกะทัดรัดและมีประสิทธิภาพ โดยที่ลูกสูบเลื่อนไปมาภายในกระบอกสูบจัดเรียงเป็นวงกลม ลวดลายรอบเพลากลาง

การทำงานของปั๊มลูกสูบแกน ขึ้นอยู่กับการออกแบบแผ่น swash หรือแกนโค้งงอ ในปั๊มแผ่น swash, ลูกสูบ เลื่อนภายในกระบอกสูบในถังกระบอกสูบที่หมุนด้วยเพลาขับ ขณะที่กระบอกหมุนลูกสูบตามมุมของแผ่น swash สร้าง การเคลื่อนไหวแบบลูกสูบที่จำเป็นสำหรับการสูบฉีด การกระจัดสามารถ แตกต่างกันโดยการเปลี่ยนมุมแผ่น swash ทำให้ปั๊มเหล่านี้เหมาะสำหรับตัวแปร แอปพลิเคชันการกระจัด

ปั๊มลูกสูบแกนแกนงอทำงานบนก หลักการที่คล้ายกัน แต่ใช้กลไกที่แตกต่างกัน กระบอกสูบคือ วางตำแหน่งที่มุมไปยังเพลาไดรฟ์และลูกสูบเชื่อมต่อกับ ขับหน้าแปลนผ่านแท่งเชื่อมต่อและข้อต่อทรงกลม การออกแบบนี้ โดยทั่วไปจะช่วยให้แรงกดดันในการทำงานที่สูงขึ้นเมื่อเทียบกับแผ่น swash การออกแบบ

ข้อดีที่สำคัญของปั๊มลูกสูบตามแนวแกน รวมอัตราส่วนพลังงานต่อน้ำหนักสูงประสิทธิภาพที่ยอดเยี่ยมที่สูง แรงกดดันและความสามารถในการให้การกระจัดของตัวแปร พวกเขามักจะ ทำงานได้อย่างมีประสิทธิภาพที่แรงกดดันตั้งแต่ 3,000 ถึง 6,000 psi โดยมีบางอย่าง หน่วยพิเศษที่มีความสามารถในการจัดการแรงกดดันสูงถึง 10,000 psi กะทัดรัด การออกแบบทำให้เหมาะอย่างยิ่งสำหรับแอปพลิเคชันมือถือที่พื้นที่และ น้ำหนักเป็นปัจจัยสำคัญ

อย่างไรก็ตามปั๊มลูกสูบตามแนวแกนก็มีบางอย่าง ข้อ จำกัด พวกเขาสามารถไวต่อการปนเปื้อนได้มากขึ้นเนื่องจากการปิด ความคลาดเคลื่อนระหว่างชิ้นส่วนที่เคลื่อนไหวและอาจสร้างระดับเสียงที่สูงขึ้น เมื่อเทียบกับการออกแบบปั๊มอื่น ๆ นอกจากนี้เรขาคณิตภายในที่ซับซ้อนสามารถทำได้ ทำให้การบำรุงรักษาท้าทายและมีราคาแพงขึ้น

ทำความเข้าใจกับปั๊มลูกสูบเรเดียล

ปั๊มลูกสูบเรเดียลมีลูกสูบ จัดเรียงฉากตั้งฉากกับเพลาขับขยายออกไปด้านนอกจาก ศูนย์. ในการกำหนดค่านี้ลูกสูบย้ายเข้าและออกเรดิอย่างเป็นปั๊ม ดำเนินการสร้างการดำเนินการสูบน้ำที่แตกต่างกันโดยพื้นฐานเมื่อเทียบกับ Axial การออกแบบ

ปั๊มลูกสูบเรเดียลชนิดที่พบมากที่สุด ใช้ CAM หรือแหวนแปลก ๆ เพื่อสร้างการเคลื่อนไหวแบบลูกสูบ เป็นไดรฟ์ เพลาหมุนส่วนประกอบที่ผิดปกติทำให้ลูกสูบเคลื่อนที่เข้าด้านใน และภายนอกภายในกระบอกสูบ สปริงมักจะคืนลูกสูบไป ตำแหน่งขยายของพวกเขาในระหว่างจังหวะการดูดในขณะที่แคมประหลาด บังคับให้พวกเขาเข้าด้านในระหว่างจังหวะความดัน

ปั๊มลูกสูบเรเดียลบางตัวใช้งานที่แตกต่างกัน การออกแบบที่มีการจัดเรียงลูกสูบรอบวงแหวนลูกเบี้ยวที่อยู่กับที่ กระบอกสูบหมุนรอบลูกเบี้ยว ข้อตกลงนี้สามารถให้ความราบรื่นขึ้น การดำเนินการและการสั่นสะเทือนลดลงในแอปพลิเคชันบางอย่าง

ปั๊มลูกสูบเรเดียล Excel ในแอปพลิเคชัน ต้องการแรงกดดันสูงมากซึ่งมักจะทำงานได้อย่างมีประสิทธิภาพที่แรงกดดัน เกิน 10,000 psi โดยมีหน่วยพิเศษบางอย่างที่สามารถจัดการแรงกดดันได้ สูงถึง 40,000 psi หรือสูงกว่า ความสามารถในความดันพิเศษนี้ทำให้พวกเขา เหมาะสำหรับการใช้งานเช่นเครื่องกดไฮดรอลิกเครื่องฉีดขึ้นรูป และกระบวนการอุตสาหกรรมแรงดันสูงอื่น ๆ

การออกแบบรัศมียังยอดเยี่ยม ประสิทธิภาพปริมาตรและสามารถควบคุมการไหลที่แม่นยำมาก ยิ่งใหญ่ พื้นที่ลูกสูบที่เป็นไปได้ด้วยการจัดเรียงรัศมี ความสามารถความดันสูงและลักษณะการทำงานที่ราบรื่น นอกจากนี้ ปั๊มลูกสูบเรเดียลมักจะไวต่อการปนเปื้อนของเหลวน้อยกว่าเมื่อเทียบ ในการออกแบบตามแนวแกนขณะที่การเคลื่อนไหวแบบเรเดียลให้การทำความสะอาดตัวเอง

ความแตกต่างที่สำคัญและการเปรียบเทียบ

ความสามารถของแรงดัน

หนึ่งในความแตกต่างที่สำคัญที่สุด ระหว่างปั๊มลูกสูบตามแนวแกนและรัศมีอยู่ในการจัดการความดันของพวกเขา ความสามารถ ในขณะที่ปั๊มลูกสูบแกนมักจะทำงานใน 3,000 ถึง 6,000 ช่วง PSI ปั๊มลูกสูบเรเดียลสามารถรับมือกับแรงกดดันที่สูงขึ้นได้บ่อยครั้ง เกิน 10,000 psi สิ่งนี้ทำให้ปั๊มเรเดียลเป็นตัวเลือกที่ต้องการสำหรับ แอพพลิเคชั่นแรงดันสูงเป็นพิเศษ

การพิจารณาขนาดและน้ำหนัก

โดยทั่วไปแล้วปั๊มลูกสูบตามแนวแกนจะให้ข้อมูลเพิ่มเติม การออกแบบขนาดกะทัดรัดและอัตราส่วนพลังงานต่อน้ำหนักที่ดีขึ้นทำให้เหมาะสำหรับมือถือ แอพพลิเคชั่นที่พื้นที่และน้ำหนักอยู่ในระดับพรีเมี่ยม ปั๊มลูกสูบเรเดียลมีแนวโน้ม จะมีขนาดใหญ่ขึ้นและหนักกว่าสำหรับการกำจัดที่เทียบเท่า แต่ความแข็งแกร่งของพวกเขา การก่อสร้างช่วยให้การทำงานของแรงดันสูงขึ้น

ประสิทธิภาพและประสิทธิภาพ

ปั๊มทั้งสองประเภทสามารถบรรลุประสิทธิภาพสูง ระดับ แต่ประสิทธิภาพสูงสุดของพวกเขาเกิดขึ้นในสภาพการทำงานที่แตกต่างกัน ปั๊มลูกสูบตามแนวแกนมักแสดงให้เห็นถึงประสิทธิภาพที่ยอดเยี่ยมในวงกว้าง ช่วงการทำงานโดยเฉพาะอย่างยิ่งในระดับปานกลางถึงแรงกดดันสูง ลูกสูบรัศมี ปั๊มมักจะแสดงประสิทธิภาพที่เหนือกว่าที่แรงกดดันสูงมากซึ่งการออกแบบของพวกเขา ข้อดีจะชัดเจนที่สุด

การบำรุงรักษาและความทนทาน

ข้อกำหนดการบำรุงรักษาแตกต่างกัน อย่างมีนัยสำคัญระหว่างการออกแบบทั้งสอง ปั๊มลูกสูบตามแนวแกนที่มีความซับซ้อน Swash Plate หรือกลไกแกนงออาจต้องใช้การบำรุงรักษาบ่อยขึ้นและ ความเชี่ยวชาญเฉพาะด้านในการซ่อมแซม ปั๊มลูกสูบรัศมีด้วยความเรียบง่าย การเคลื่อนไหวแบบเรเดียลมักให้อายุการใช้งานที่ยาวนานขึ้นในการใช้งานแรงดันสูง แต่อาจต้องใช้โครงสร้างการสนับสนุนที่แข็งแกร่งมากขึ้นเนื่องจากน้ำหนักและขนาดของพวกเขา

พิจารณาค่าใช้จ่าย

ค่าใช้จ่ายเริ่มต้นค่าบำรุงรักษาและ ค่าใช้จ่ายทั้งหมดของการเป็นเจ้าของแตกต่างกันระหว่างสองประเภทปั๊ม ปั๊มลูกสูบแกน โดยทั่วไปจะมีต้นทุนเริ่มต้นที่ต่ำกว่าและพร้อมใช้งานมากขึ้นทำให้พวกเขา น่าสนใจสำหรับแอปพลิเคชันมากมาย ปั๊มลูกสูบรัศมีในขณะที่อาจมากขึ้น ราคาแพงในตอนแรกอาจให้คุณค่าที่ดีกว่าในแอปพลิเคชันแรงดันสูง ในกรณีที่ความสามารถความดันที่เหนือกว่าของพวกเขาไม่จำเป็นต้องมีเพิ่มเติม ส่วนประกอบของระบบ

ข้อควรพิจารณาเฉพาะแอปพลิเคชัน

ตัวเลือกระหว่างลูกสูบตามแนวแกนและรัศมี ในที่สุดปั๊มขึ้นอยู่กับข้อกำหนดเฉพาะของระบบไฮดรอลิกของคุณ อุปกรณ์มือถือเช่นรถขุดรถเครนและเครื่องจักรการเกษตร โดยทั่วไปแล้วจะชอบปั๊มลูกสูบแกนเนื่องจากขนาดกะทัดรัดตัวแปร ความสามารถในการกำจัดและอัตราส่วนพลังงานต่อน้ำหนักที่ยอดเยี่ยม

แอปพลิเคชั่นอุตสาหกรรมที่ต้องการอย่างมาก แรงกดดันสูงเช่นการขึ้นรูปโลหะการขึ้นรูปฉีดหรือการทดสอบไฮดรอลิก อุปกรณ์มักได้รับประโยชน์จากความสามารถในการใช้ความดันที่เหนือกว่าของเรเดียล ปั๊มลูกสูบ การทำงานที่ราบรื่นและลักษณะการควบคุมที่แม่นยำของ ปั๊มเรเดียลยังทำให้เหมาะสำหรับการใช้งานที่ต้องการความแม่นยำสูง และการเต้นเป็นจังหวะน้อยที่สุด
