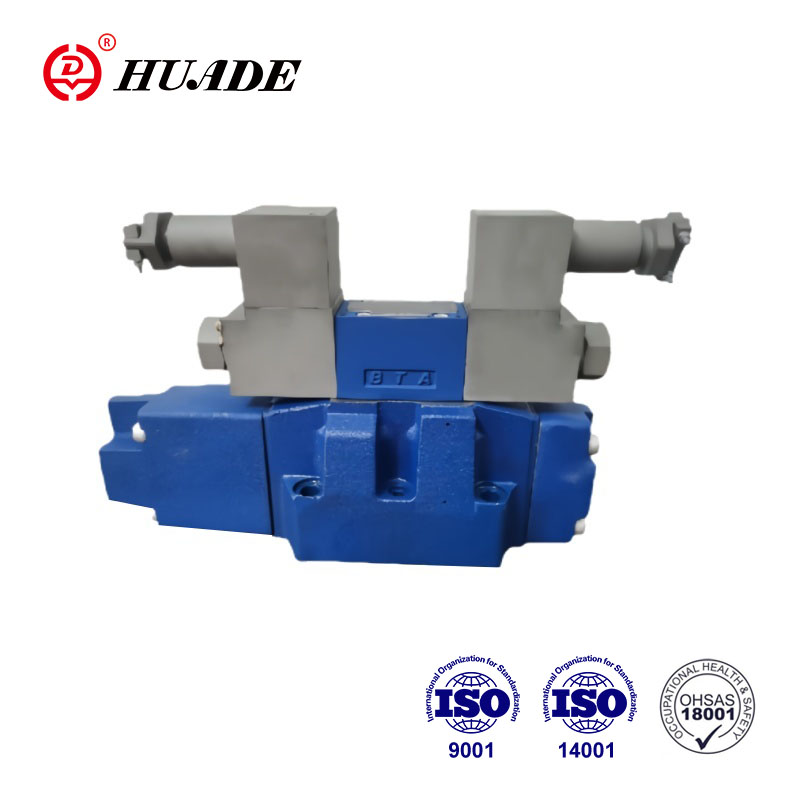

วาล์วปรับทิศทางตามสัดส่วนป้องกันการระเบิด 4WRZ ใช้กันอย่างแพร่หลายในระบบไฮดรอลิกที่ต้องการการควบคุมที่แม่นยำและประสิทธิภาพในการป้องกันการระเบิด วาล์วป้องกันการระเบิดซีรีส์ 4WRZ ของ Huade ได้รับการรับรอง CNEX การจัดอันดับและการรับรองการป้องกันการระเบิดมักจะเป็นไปตามมาตรฐานสากลที่เกี่ยวข้อง วาล์วสัดส่วนป้องกันการระเบิด 4WRZ มีลักษณะการควบคุมการไหลที่ละเอียดอ่อน ซึ่งสามารถควบคุมความดัน การไหล และทิศทางของระบบไฮดรอลิกได้อย่างแม่นยำ
| ทั่วไป | ||
| ประเภทวาล์ว | ก.ย | |
| การติดตั้ง | ไม่จำเป็น ควรเป็นแนวนอน | |
| ช่วงอุณหภูมิในการจัดเก็บ (℃) | -20 ถึง +80 | |
| ช่วงอุณหภูมิแวดล้อม (℃) | -20 ถึง +70 | |
| น้ำหนัก (กก.) | NG10 | 7.8 |
| NG16 | 13.4 | |
| NG25 | 18.2 | |
| NG32 | 42.2 | |
| ไฮดรอลิก (วัดด้วย HLPAG.p=100bar : 40 ℃ ± 5 ℃ ) | ||||||
| ขนาดที่กำหนด | 10 | 16 | 25 | 32 | ||
| แรงดันใช้งาน (บาร์) | วาล์วนำร่อง | การจ่ายน้ำมันไพล็อตภายนอก | 30 ถึง 100 บาร์ | |||
| การจ่ายน้ำมันนำร่องภายใน | 100 ถึง 350 ด้วย "D3" เท่านั้น | |||||
| วาล์วหลัก | มากถึง 315 | มากถึง 350 | มากถึง 350 | มากถึง 350 | ||
| แรงดันไหลย้อนกลับ (บาร์) | พอร์ต T (พอร์ต R) (ท่อระบายน้ำมันไพล็อตภายนอก) | มากถึง 315 | มากถึง 250 | มากถึง 250 | มากถึง 150 | |
| พอร์ต T (ท่อระบายน้ำมันนำร่องภายใน) | มากถึง 30 | มากถึง 30 | มากถึง 30 | มากถึง 30 | ||
| พอร์ต วาย | มากถึง 30 | มากถึง 30 | มากถึง 30 | มากถึง 30 | ||
| สัญญาณอินพุตปริมาณน้ำมันไพล็อต 0- 100 % (ซม.) | 1.7 | 4.6 | 10 | 26.5 | ||
| การไหลของน้ำมันนำร่องในพอร์ต X และ Y พร้อมสัญญาณอินพุตแบบขั้น 0- 100 % (ลิตร/นาที) | 3.5 | 5.5 | 7 | 15.9 | ||
| การไหลของวาล์วหลัก (ลิตร/นาที) | มากถึง 170 | มากถึง 460 | มากถึง 870 | มากถึง 1600 | ||
| น้ำมันไฮดรอลิก | น้ำมันแร่ (HL, HLP) ตามมาตรฐาน DIN 51524 สอบถามเพิ่มเติมได้! | |||||
| ช่วงอุณหภูมิของของไหลไฮดรอลิก ( ℃) | -20 ถึง +80 (ควรเป็น +40 ถึง +50) | |||||
| ช่วงความหนืด (มม2/วินาที) | 20 ถึง 380 (ควรเป็น 30 ถึง 46) | |||||
| ระดับของการปนเปื้อน | ระดับการปนเปื้อนสูงสุดที่อนุญาตของของเหลวแรงดันคือ NAS 1638 หรือ ISO 4406(c) | แนะนำให้ใช้ตัวกรองที่มีอัตราการกักเก็บขั้นต่ำ βx≥ 75 | ||||
| วาล์วนำร่อง | NAS 1638 คลาส 7 | x=5 | ||||
| วาล์วหลัก | NAS 1638 คลาส 9 | x=15 | ||||
| ฮิสเทรีซิส (%) | ≤ 6 | |||||
| ไฟฟ้า | ||
| ประเภทวาล์ว | ก.ย | |
| ประเภทการป้องกันวาล์วตามมาตรฐาน EN 60529 | IP65 พร้อมช่องเสียบสายเคเบิลที่ติดตั้งและล็อค | |
| ประเภทแรงดันไฟฟ้า | ดี.ซี | |
| ทับซ้อนกันของค่าคำสั่ง (%) | 15 | |
| สูงสุด ปัจจุบัน (ก) | 1.5 | |
| ความต้านทานของขดลวดโซลินอยด์ (Ω) | ค่าความเย็นที่ 20 ℃ | 4.8 |
| สูงสุด คุณค่าที่อบอุ่น | 7.2 | |
| หน้าที่ (%) | 100 | |
| อุณหภูมิคอยล์ ( ℃) | มากถึง 150 | |
| การป้องกันวาล์วตามมาตรฐาน EN 60529 | IP65 พร้อมขั้วต่อปลั๊กอินแบบติดตั้งและแบบตายตัว | |
| ควบคุมอุปกรณ์อิเล็กทรอนิกส์ | ||
| แอมพลิฟายเออร์ภายนอกสำหรับประเภท WRZ | VT-VSPA2-1-L2X/... | |
| สัญญาณค่าคำสั่ง | แรงดันไฟฟ้าขาเข้า "A1" (V) | วี±10 |
| อินพุตปัจจุบัน "F1" (mA) | 4 ถึง 20 | |
คุณสมบัติ:
▶วาล์วควบคุมทิศทางแบบนำร่องควบคุมทิศทางและขนาดของการไหล
▶การทำงานทำได้โดยโซลินอยด์ตามสัดส่วนที่มีเกลียวตรงกลางและคอยล์แบบถอดได้
▶สำหรับการติดตั้งซับเพลท:
รูปแบบการย้ายไปยัง ISO 4401 และ DIN 2430
▶สปูลควบคุมตรงกลางสปริง
▶4WRZE: ระบบอิเล็กทรอนิกส์ในตัว (OBE) พร้อมอินพุตแรงดันไฟฟ้าหรืออินพุตกระแส (A1 resp. F1)
▶4WRZ: อุปกรณ์อิเล็กทรอนิกส์ควบคุมที่เกี่ยวข้อง (สั่งแยกต่างหาก)
แอปพลิเคชัน:
วาล์วกำหนดทิศทางป้องกันการระเบิด 4WRZ-L7X ใช้เพื่อควบคุมทิศทางและการไหลในเหมืองคอยล์ เครื่องจักรทำเหมืองถ่านหิน เครื่องจักรโลหะ
■ไพลอตวาล์ว ชนิด 3DREP 6...
วาล์วไพล็อตเป็นวาล์วลดแรงดัน 3 ทิศทางที่ทำงานด้วยโซลินอยด์ตามสัดส่วน มันถูกใช้เพื่อแปลงสัญญาณอินพุตทางไฟฟ้าให้เป็นสัญญาณเอาท์พุตแรงดันตามสัดส่วน และใช้กับวาล์ว 4WRZ...ทั้งหมด
โซลินอยด์ตามสัดส่วนเป็นโซลินอยด์พินเปียก DC ที่ควบคุมได้พร้อมเกลียวตรงกลางและคอยล์แบบถอดได้ โซลินอยด์สามารถเลือกควบคุมโดยอุปกรณ์อิเล็กทรอนิกส์ภายนอก
ออกแบบ:
โดยทั่วไปวาล์วประกอบด้วย:
– ที่อยู่อาศัย (1)
– หลอดควบคุม (2) พร้อมหลอดวัดแรงดัน (3 และ 4)
– โซลินอยด์ (5 และ 6) พร้อมเกลียวกลาง
หลักการทำงาน
–เมื่อโซลินอยด์ (5 และ 6) อยู่ในสภาพที่ไม่มีพลังงาน จะมีการเก็บสปูลควบคุม (2) ไว้
โดยสปริงอัดในตำแหน่งตรงกลาง
–การทำงานโดยตรงของแกนหมุนควบคุม (2) โดยการกระตุ้นโซลินอยด์ตามสัดส่วน เช่น การเพิ่มพลังของโซลินอยด์ "a" (5) แกนวัดความดัน (3) และแกนควบคุม (2) จะเลื่อนไปทางซ้ายตามสัดส่วนของสัญญาณอินพุตไฟฟ้า การเชื่อมต่อจาก P ถึง B และ A ถึง T ผ่านส่วนตัดขวางคล้ายปากที่มีลักษณะการไหลแบบก้าวหน้า การลดพลังงานของโซลินอยด์ (5) แกนหมุนควบคุม (2) จะถูกส่งกลับไปยังตำแหน่งกลางโดยสปริงอัด ในตำแหน่งกลาง พอร์ต A และ B จะเปิดสำหรับ T เช่น น้ำมันไฮดรอลิกสามารถไหลไปยังถังได้โดยไม่ต้อง ข้อจำกัดใดๆ
–การแทนที่แบบแมนนวล (เป็นทางเลือก) สามารถเคลื่อนย้ายสปูลควบคุม (2) ได้โดยไม่ต้องใช้พลังงานจากโซลินอยด์
หมายเหตุ:
ประเภท 3DREP 6:ต้องป้องกันการระบายน้ำออกจากแนวถัง ในกรณีที่สถานการณ์การติดตั้งสอดคล้องกัน จะต้องติดตั้งวาล์วพรีโหลด (แรงดันพรีโหลดประมาณ 2 บาร์)
วาล์วไพล็อตที่มีตำแหน่งสปูลสองตำแหน่ง
(แบบ 3DREP 6...B...)
โดยหลักการแล้ว ฟังก์ชั่นของวาล์วรุ่นนี้จะสอดคล้องกับวาล์วที่มีตำแหน่งแกนหมุนสามตำแหน่ง อย่างไรก็ตาม วาล์ว 2 ตำแหน่งนี้มาพร้อมกับโซลินอยด์ "a" (5) เท่านั้น แทนที่จะติดตั้งโซลินอยด์ตามสัดส่วนตัวที่ 2 จะติดตั้งปลั๊กสกรู (7)
■วาล์วปรับทิศทางแบบควบคุมด้วยนักบิน Type 4WRZ...
วาล์วประเภท 4WRZ... เป็นวาล์วควบคุมทิศทางแบบควบคุมด้วยนักบินซึ่งมีการทำงานโดยใช้โซลินอยด์ตามสัดส่วน ควบคุมทิศทางและขนาดของการไหล
ออกแบบ:
โดยทั่วไปวาล์วประกอบด้วย:
– วาล์วนำร่อง (9) พร้อมโซลินอยด์ตามสัดส่วน (5 และ 6), แกนหมุนควบคุม (2) และปลั๊กปาก (15)
– วาล์วหลัก (10) พร้อมแกนม้วนสายหลัก (11) และสปริงตรงกลาง (12)
หลักการทำงาน
– เมื่อโซลินอยด์ (5 และ 6) ไม่ได้รับพลังงาน หลอดหลัก (11) จะถูกยึดโดยสปริงที่อยู่ตรงกลาง (12) ในตำแหน่งตรงกลาง
– การทำงานของแกนม้วนที่ 1Ae TmBain (11) ผ่านวาล์วนำร่อง (9) แกนม้วนสายหลักจะถูกเคลื่อนย้ายตามสัดส่วน ขึ้นอยู่กับตำแหน่งของแกนม้วนสาย โดยจะไหลจาก P ไป A และ B ถึง T(R) หรือ P ถึง B และ A ถึง T (ร)
เช่น ด้วยการจ่ายพลังงานโซลินอยด์ "b" (6) แกนหมุนควบคุม (2) จะถูกเลื่อนไปทางขวา น้ำมันไพล็อตจะถูกป้อนผ่านวาล์วไพล็อต (9) เข้าไปในห้องแรงดัน (13) และเคลื่อนแกนแกนหลัก (11) ตามสัดส่วน ไปยังสัญญาณอินพุตไฟฟ้า การเชื่อมต่อจาก P ไป A และ B ถึง T ผ่านหน้าตัดที่มีลักษณะคล้ายปากซึ่งมีการไหลแบบก้าวหน้า
ลักษณะเฉพาะ.
การลดพลังงานของโซลินอยด์ (6), สปูลควบคุม (2) และสปูลหลัก (11) จะกลับสู่ตำแหน่งกลาง
– การจ่ายน้ำมันไพล็อตให้กับวาล์วไพล็อตภายในผ่านพอร์ต P หรือภายนอกผ่านพอร์ต X
– ด้วยความช่วยเหลือของการควบคุมแบบแมนนวลที่เป็นอุปกรณ์เสริม คุณสามารถเคลื่อนย้ายสปูลควบคุม (2) ได้โดยไม่ต้องใช้พลังงานจากโซลินอยด์
หมายเหตุ:
สำหรับแรงดันของระบบที่สูงกว่า 100bar จะต้องติดตั้งโมดูลลดแรงดันไพล็อต D3 (14) ระหว่างวาล์วไพล็อต (9) และวาล์วหลัก (10)
สัญลักษณ์ของวาล์วปรับทิศทางป้องกันการระเบิด 4WRZ
