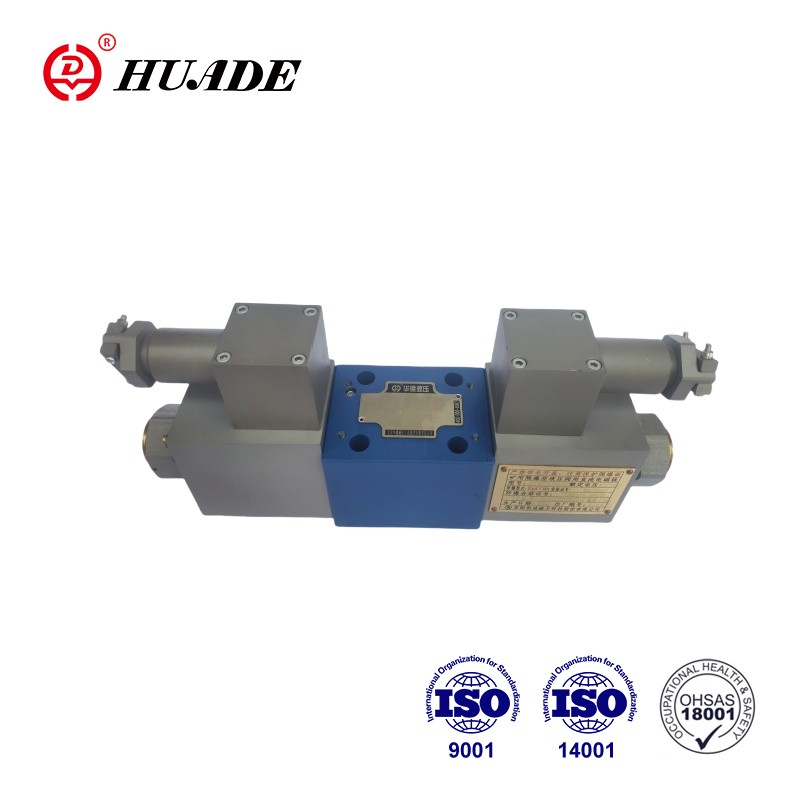

วาล์วปรับทิศทางตามสัดส่วนป้องกันการระเบิด 4WRA 6-2X ของ Huade เป็นวาล์วปรับทิศทางตามสัดส่วน 4/2- และ 4/3 ทิศทาง ได้รับการออกแบบให้เป็นส่วนประกอบที่ทำงานโดยตรงสำหรับการติดตั้งแผ่นย่อย พวกมันถูกกระตุ้นโดยใช้โซลินอยด์ตามสัดส่วนด้วยเกลียวตรงกลางและคอยล์แบบถอดได้ โซลินอยด์ถูกควบคุมด้วยอุปกรณ์อิเล็กทรอนิกส์ควบคุมภายนอก วาล์วป้องกันการระเบิด 4WRA 6-2X นี้มีการใช้งานที่หลากหลาย โดยส่วนใหญ่อยู่ในพื้นที่ที่จำเป็นต้องมีการควบคุมการไหล ความดัน ความเร็ว และพารามิเตอร์อื่นๆ ของระบบไฮดรอลิกอย่างแม่นยำ
| ไฮดรอลิก | |||
| การติดตั้ง | ไม่จำเป็น ควรเป็นแนวนอน | ||
| ขนาดที่กำหนด | 6 | 10 | |
| น้ำหนัก (กก.) | 4WRA...2X | 2 | 6.6 |
| อัตราการไหลที่กำหนด Qvnom ที่ △p = 10 บาร์ (ลิตร/นาที) | 7, 15, 26 | 30, 60 | |
| ฮิสเทรีซิส (%) | ≤5 | ||
| ช่วงการกลับตัว (%) | ≤1 | ||
| ความไวในการตอบสนอง (%) | ≤ 0.5 | ||
| แรงดันใช้งานสูงสุด | พอร์ต A,B,P (บาร์) | 350 | |
| พอร์ต T (บาร์) | 210 | ||
| ของเหลวความดัน | น้ำมันแร่ (HL,HLP) ถึง DIN 51524 | ||
| ของเหลวแรงดันอื่น ๆ ตามคำขอ! | |||
| ช่วงอุณหภูมิอากาศแวดล้อม (℃) | 4WRA...2X | -20°C ถึง 70°C (-4°F ถึง 158°F) | |
| ช่วงความหนืด (มม2/วินาที) | 20 ถึง 380 (ควร 30 ถึง 46) | ||
| ระดับความสะอาดของของไหล | NAS1638 class9 หรือ ISO 4406 คลาส 20/18/15 | ||
| ไฟฟ้า | ||||
| 1) ข้อมูลโซลินอยด์ | ||||
| ประเภทแรงดันไฟฟ้า | ดี.ซี | |||
| สัญญาณค่าคำสั่งสำหรับ 4WRA | ±10Vor4~20mA | |||
| Max.current ต่อโซลินอยด์ (A) | 2.5 | 1.5 | 0.8 | |
| ความต้านทานของขดลวดโซลินอยด์ (Ω) | ค่าความเย็นที่ 20°C | 2 | 4.8 | 19.5 |
| ค่าสูงสุดที่อบอุ่น | 3 | 7.2 | 28.8 | |
| หน้าที่ (%) | ED100% | |||
| อุณหภูมิสูงสุดของคอยล์ (℃) | 150 | |||
| ป้องกันวาล์วตามมาตรฐาน EN60529 | ไอพี 65 | |||
| 2) ควบคุมอุปกรณ์อิเล็กทรอนิกส์ | ||||
| เครื่องขยายเสียง | 4WRA...2X | VT-VSPA2-...- 2X | ||
| แรงดันไฟฟ้า (V) | แรงดันไฟฟ้าที่กำหนด | 24 | ||
| ค่าจำกัดที่ต่ำกว่า | 21/22(4WRA) | |||
| ค่าขีดจำกัดบน | 35 | |||
| การใช้พลังงานของเครื่องขยายเสียง (A) | ไอแมกซ์ | <1.8 | ||
| กระแสอิมพัลส์ | 3 | |||
คุณสมบัติ:
▶วาล์วควบคุมทิศทางตามสัดส่วนควบคุมโดยตรงเพื่อควบคุมทิศทางและขนาดของการไหล
▶สำหรับการติดตั้งเพลตย่อย: รูปแบบการย้ายเป็นไปตาม ISO4401
▶การกระตุ้นด้วยโซลินอยด์ตามสัดส่วนด้วยเกลียวตรงกลางและคอยล์แบบถอดได้
▶สปูลควบคุมตรงกลางสปริง
แอปพลิเคชัน:
วาล์วปรับทิศทางป้องกันการระเบิด 4WRA 6-2X สามารถใช้ในการผลิตเครื่องจักรกลหนัก เครื่องมือกล ระบบอัตโนมัติทางอุตสาหกรรม
โดยพื้นฐานแล้ววาล์วประกอบด้วย: ตัววาล์ว (1) พร้อมพื้นผิวติดตั้ง แกนหมุนควบคุม (3) พร้อมสปริงอัด (2) โซลินอยด์ (4) พร้อมเกลียวตรงกลาง
เมื่อโซลินอยด์ (4) ถูกตัดพลังงานแล้ว สปูลควบคุม (3) จะถูกยึดไว้ที่ตำแหน่งกลางโดยสปริงอัด (2 )
การทำงานโดยตรงของสปูลควบคุม (3) โดยการกระตุ้นโซลินอยด์ตามสัดส่วนตัวใดตัวหนึ่ง (4) เช่น การควบคุมโซลินอยด์ไปทางขวา จากนั้นจึงเคลื่อนสปูลควบคุม (3) ไปทางซ้ายตามสัดส่วนของสัญญาณอินพุตไฟฟ้า และการเชื่อมต่อจาก P ไป A และ B ถึง T ผ่านหน้าตัดคล้ายปากที่มีลักษณะการไหลแบบก้าวหน้า
4WRA(E)...A-2X อย่างไรก็ตาม วาล์วตำแหน่งสวิตช์ 2 ตัวจะติดตั้งกับโซลินอยด์ "a" เท่านั้น มีการติดตั้งปลั๊ก (6) บนโซลินอยด์ตามสัดส่วน "b"
สัญลักษณ์ของวาล์วปรับทิศทางป้องกันการระเบิด 4WRA 6-2X
ที่อยู่
เลขที่ 27 ถนน Yangsha เมือง Huilong เมือง Qidong มณฑลเจียงซูประเทศจีน
