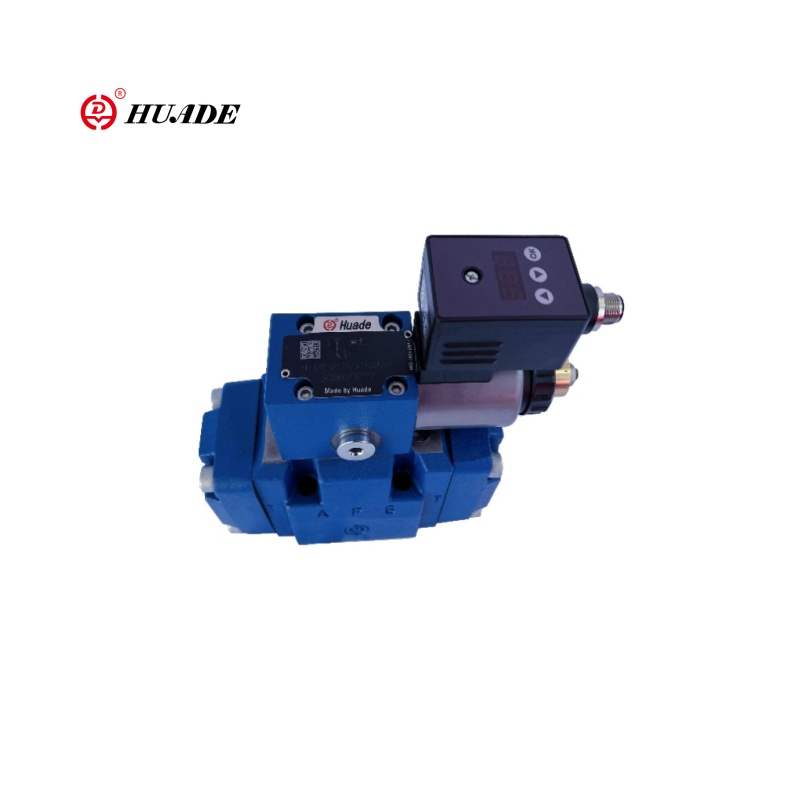

วาล์วลดความดันตามสัดส่วน 3dree-7x

วาล์วลดสัดส่วนแบบสัดส่วนสามทางที่ดำเนินการตามสัดส่วนวาล์ว 3Dree-7x เป็นรูปแบบการอัพเกรดหรือดัดแปลงของชุดวาล์ว 3DRE ที่มีความแม่นยำในการควบคุมที่สูงขึ้นหรือฟังก์ชั่นเพิ่มเติม (เช่นโมดูลควบคุมอิเล็กทรอนิกส์แบบรวม) ฟังก์ชั่นหลักของวาล์วสัดส่วนนี้คือการปรับความดันทางออกตามสัดส่วนผ่านสัญญาณไฟฟ้าและเพื่อให้ได้การควบคุมความดันและการขนถ่ายผ่านการออกแบบสามทาง (P → A, A → T) ซึ่งเหมาะสำหรับระบบไฮดรอลิกที่ต้องใช้การควบคุมแรงดันแบบไดนามิกและความแม่นยำสูง

พารามิเตอร์ผลิตภัณฑ์ของวาล์วลดความดันตามสัดส่วน 3DRE-7X

พารามิเตอร์ผลิตภัณฑ์ของวาล์วลดความดันตามสัดส่วน 3Dree-7x

คุณสมบัติ:

▶เวอร์ชัน 3 ทาง

▶การทำงานโดยใช้โซลินอยด์ตามสัดส่วนด้วยขดลวดหมุนได้

▶สำหรับการติดตั้งแบบแผ่นย่อย

▶รูปแบบการพอร์ตตาม ISO 4401

▶ข้อ จำกัด ความดันสูงสุดเป็นทางเลือก

▶วาล์วและควบคุมอิเล็กทรอนิกส์จากแหล่งเดียว

▶อิเล็กทรอนิกส์แบบรวม (OBE) (ประเภท HD-3DRE (M) E):

- ความทนทานต่อการผลิตเพียงเล็กน้อยของเส้นโค้งลักษณะความดันค่าความดันของคำสั่ง

▶อิเล็กทรอนิกส์ควบคุมภายนอก (ประเภท HD-3DRE (M)

▶เส้นโค้งลักษณะความดันเชิงเส้นคำสั่ง

แอปพลิเคชัน:

วาล์วลดความดันตามสัดส่วน 3Dree-7x ส่วนใหญ่ใช้ในระบบอัตโนมัติอุตสาหกรรมและเครื่องมือเครื่องจักรรถขุด/รถตัก, ม้านั่งทดสอบส่วนประกอบไฮดรอลิก, ระบบระดับเสียงการผลิตพลังงานลม

ฟังก์ชั่นและส่วนของวาล์วลดความดันตามสัดส่วน 3Dree-7x

ฟังก์ชั่นส่วน

ประเภทวาล์ว 3DRE (M) และ 3DRE (M) E เป็นวาล์วลดแรงดัน 3 ทิศทางที่ดำเนินการโดยใช้ระบบไฟฟ้าโดยมีข้อ จำกัด แรงดันของแอคทูเอเตอร์

พวกเขาใช้สำหรับการลด (P ถึง A) และข้อ จำกัด (A ถึง T) ของความดันของระบบ

การตั้งค่า

วาล์วประกอบด้วยสองชุดหลัก:

▶วาล์วควบคุมนักบิน (1) ที่มีโซลินอยด์สัดส่วน (2) เป็นทางเลือกที่มีข้อ จำกัด ความดันสูงสุด (15)

▶วาล์วหลัก (3) พร้อมสปูลควบคุมหลัก (4)

การทำงาน

▶การตั้งค่าที่ขึ้นอยู่กับค่าของคำสั่งของความดันที่จะลดลงในพอร์ต A ผ่านวาล์วควบคุมนำร่อง (1)

▶ด้วยพอร์ต Pscredurized P สปริง (5) และ (6) ถือสปูลควบคุมหลัก (4) ในตำแหน่งกลาง

ด้วยวิธีนี้การกระโดดเริ่มต้นขึ้นที่แอคทูเอเตอร์จะถูกป้องกัน

▶ของเหลวนำร่องไหลจากเจาะ (7) ผ่านตัวควบคุมการไหล (8) ผ่านห้องควบคุม (11) ไปยังช่องว่างคันเร่ง (9) ผ่านทางสาย (10) ไปยังพอร์ตวายการเชื่อมต่อนี้จะนำไปสู่ถังที่ศูนย์ความดัน

การลดแรงดัน

▶การสะสมของแรงดันนำร่องในห้องควบคุม (11) เป็นฟังก์ชันของค่าคำสั่ง

▶การสะสมแรงดันในห้องสปริง (13) ผ่านหัวฉีด (12) และการเคลื่อนไหวของแกนควบคุมหลัก (4) ไปทางขวา

ของเหลวไฮดรอลิกไหลจาก P ถึง A.

▶ความดันแอคทูเอเตอร์ในพอร์ต A มีอยู่ในห้องฤดูใบไม้ผลิ (14)

▶เพิ่มความดันในพอร์ต A ถึงความดันชุดของวาล์วควบคุมนักบิน (1) นำไปสู่การเคลื่อนไหวของสปูลหลัก (4) ไปทางซ้าย ความดันในพอร์ต A เกือบจะเหมือนกันกับความดันที่ตั้งไว้ที่วาล์วควบคุมนักบิน (1)

ข้อ จำกัด แรงดัน

▶หากความดันในพอร์ต A เกินความดันที่ตั้งไว้ของวาล์วควบคุมนักบิน (1) สปูลควบคุมหลัก (4) จะถูกเคลื่อนย้ายไปทางซ้าย

▶สิ่งนี้จะเปิดการเชื่อมต่อจาก A ถึง T และ จำกัด แรงดันที่ค้างอยู่ในพอร์ต A ไปยังค่าคำสั่งที่ตั้งไว้

พิมพ์ HD-3Dree และ HD-3Dreme (พร้อมอุปกรณ์อิเล็กทรอนิกส์แบบรวม (OBE))

สำหรับฟังก์ชั่นและการตั้งค่าวาล์วเหล่านี้สอดคล้องกับประเภท HD-3DRE และ HD-3Drem.at วาล์วควบคุมนักบินมีที่อยู่อาศัย (17) กับอุปกรณ์ควบคุมอิเล็กทรอนิกส์

แรงดันไฟฟ้าและค่าคำสั่งจะถูกนำไปใช้กับตัวเชื่อมต่อ (18)

ที่โรงงานเส้นโค้งลักษณะความดันค่าความดันของคำสั่งจะถูกปรับด้วยความทนทานต่อการผลิตเพียงเล็กน้อย สำหรับข้อมูลเพิ่มเติมดูหน้า 9
