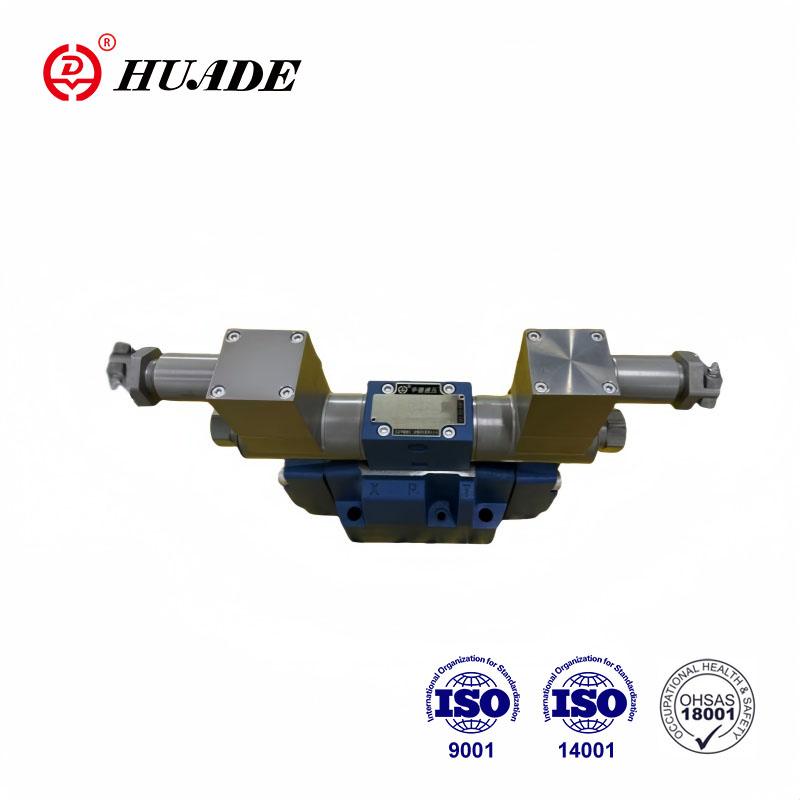

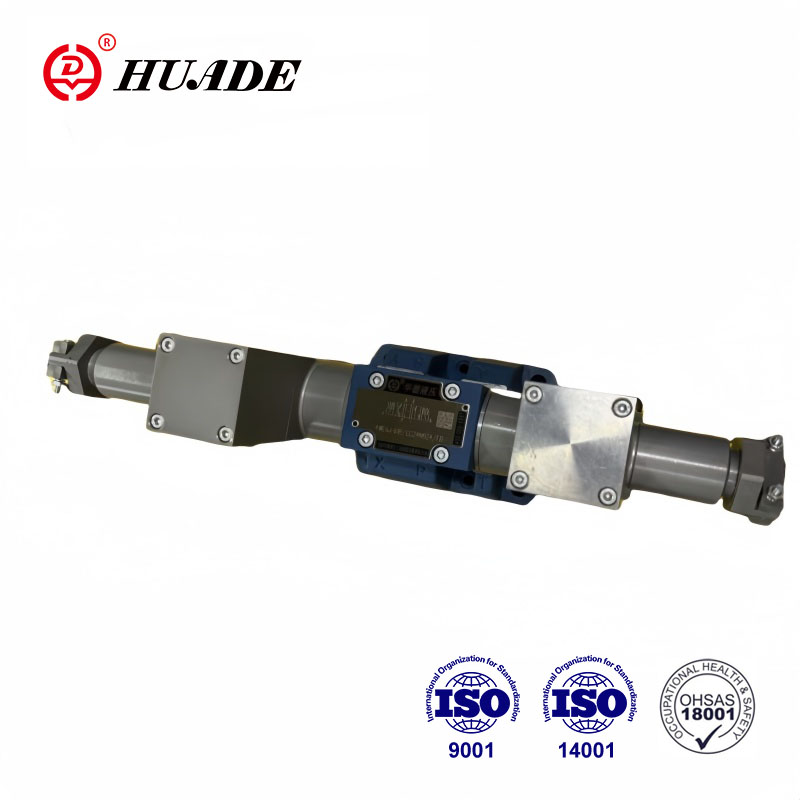

วาล์วไฮดรอลิกป้องกันการระเบิดของ Huade ใช้เทคโนโลยีการออกแบบและการผลิตพิเศษ โดยใช้วัสดุคุณภาพสูงที่ทนต่อการกัดกร่อน วาล์วป้องกันการระเบิด ซีรีส์ WE10 ใช้กันอย่างแพร่หลายในสถานที่ที่อาจเกิดอันตรายจากการระเบิด เช่น อุตสาหกรรมเหมืองแร่ ถ่านหิน และเคมี Huade เป็นแบรนด์ระดับชาติที่เชื่อถือได้ในประเทศจีน โรงงานมีเทคโนโลยีการผลิตขั้นสูงและอุปกรณ์ทดสอบและให้ความสำคัญกับคุณภาพของผลิตภัณฑ์เป็นอย่างมาก
| ข้อมูลทางเทคนิค | ||
| ตำแหน่งการแก้ไข | ไม่จำเป็น | |
| ช่วงอุณหภูมิสภาพแวดล้อม (℃) | -30 ถึง +50 (ซีล NBR) | |
| -20 ถึง +50 (ซีล FKM) | ||
| น้ำหนัก | โซลินอยด์เดี่ยว (กก.) | 5.9 |
| โซลินอยด์คู่ (กก.) | 8.9 | |
| แรงดันใช้งานสูงสุด | พอร์ต P, A, B (บาร์) | 350 |
| พอร์ต T (บาร์) | 210 | |
| เมื่อแรงดันใช้งานเกินค่าอนุญาต สัญลักษณ์สปูล A และ B จะต้องทำให้พอร์ต T สำหรับการระบายน้ำ | ||
| สูงสุด อัตราการไหล (ลิตร/นาที) | 120 | |
| ส่วนตัดขวางการไหล (เปลี่ยนตำแหน่งที่เป็นกลาง) | เวอร์ชัน วี (มม2) | 11(A/B →T);10.3(P →A/B) |
| รุ่น W (มม2) | 2.5(เอ/บี→ที) | |
| เวอร์ชัน Q (มม2) | 5.5(เอ/บี →ที) | |
| ของไหล | น้ำมันแร่เหมาะสำหรับซีล NBR และ FKM | |
| ฟอสเฟตเอสเตอร์สำหรับซีล FKM | ||
| ช่วงอุณหภูมิของของไหล (℃) | -30 ถึง +80 (ซีล NBR) | |
| -20 ถึง +80 (ซีล FKM) | ||
| ช่วงความหนืด มม2/วิ | 2.8 ถึง 500 | |
| ระดับของการปนเปื้อน | ระดับการปนเปื้อนของของเหลวสูงสุดที่อนุญาต: คลาส 9 NAS 1638 หรือ 20/18/15, ISO4406 | |
| ข้อมูลทางไฟฟ้า | ||
| ประเภทของแรงดันไฟฟ้า | ดี.ซี | |
| แรงดันไฟฟ้าที่ใช้ได้ (V) | 12, 24, 36, 110 | |
| ความทนทานต่อแรงดันไฟฟ้า (แรงดันไฟฟ้าที่กำหนด) % | -15 ถึง +10 | |
| การใช้พลังงาน (วัตต์) | 35 | |
| รอบหน้าที่ | ต่อเนื่อง | |
| เวลาสลับตามมาตรฐาน ISO 6403 | เปิด (มิลลิวินาที) | 45 ถึง 60 |
| ปิด (มิลลิวินาที) | 20 ถึง 30 | |
| ความถี่ที่สลับ (ครั้ง/ชม.) | ถึง 15,000 | |
| ระดับการป้องกันตามมาตรฐาน DIN 40050 | IP65 | |
| สูงสุด อุณหภูมิคอยล์ (℃) | +150 | |
คุณสมบัติ:
▶ใช้วาล์วเลื่อนทิศทางการทำงานของโซลินอยด์ป้องกันการระเบิดชนิดควบคุมโดยตรงเป็นมาตรฐาน
▶DIN24 340 A ประเภทบนพื้นผิวติดตั้ง ISO 4401
▶โซลินอยด์ป้องกันการระเบิด DC แบบเปียก
▶ โซลินอยด์ป้องกันการระเบิดแบบหมุนได้ 90°
▶ไม่จำเป็นต้องเปิดห้องที่กันแรงดันเมื่อต้องเปลี่ยนคอยล์
แอปพลิเคชัน:
วาล์วป้องกันการระเบิดประเภท WE คือวาล์วควบคุมทิศทางของโซลินอยด์ป้องกันการระเบิดที่ใช้ในการควบคุมทิศทางการสตาร์ท หยุด และการไหลของของเหลวน้ำมัน
วาล์วควบคุมทิศทางประกอบด้วยตัวเรือน (1) โซลินอยด์หนึ่งหรือสองตัว (2) แกนหมุนควบคุม (3) และสปริงส่งคืนหนึ่งหรือสองตัว (4) ในสภาวะที่ไม่มีพลังงาน แกนหมุนควบคุม (3) จะอยู่ในตำแหน่งที่เป็นกลางหรือตำแหน่งเริ่มต้นโดยใช้สปริงส่งคืน (4) (ยกเว้นแกนพัลส์) แกนหมุนควบคุม (3) ทำงานผ่านโซลินอยด์พินเปียก (2)
เพื่อรับประกันการทำงานที่น่าพอใจ ควรดูแลให้แน่ใจว่าห้องแรงดันโซลินอยด์เต็มไปด้วยน้ำมัน
แกนหมุนควบคุม (3) ถูกย้ายไปยังตำแหน่งที่คาดหวังโดยโซลินอยด์ (2) และก้านดัน (5) และ
สิ่งนี้ทำให้มีการไหลอย่างอิสระจาก P ไปยัง A และ B ถึง T หรือ P ถึง B และ A ถึง T
เมื่อปิดโซลินอยด์ป้องกันการระเบิด (2) องค์ประกอบวาล์วควบคุม (3) จะถูกผลัก
ไปยังตำแหน่งเริ่มต้นโดยการรีเซ็ตสปริง (4)
โครงสร้างของโซลินอยด์วาล์วป้องกันการระเบิด WE10
สัญลักษณ์
