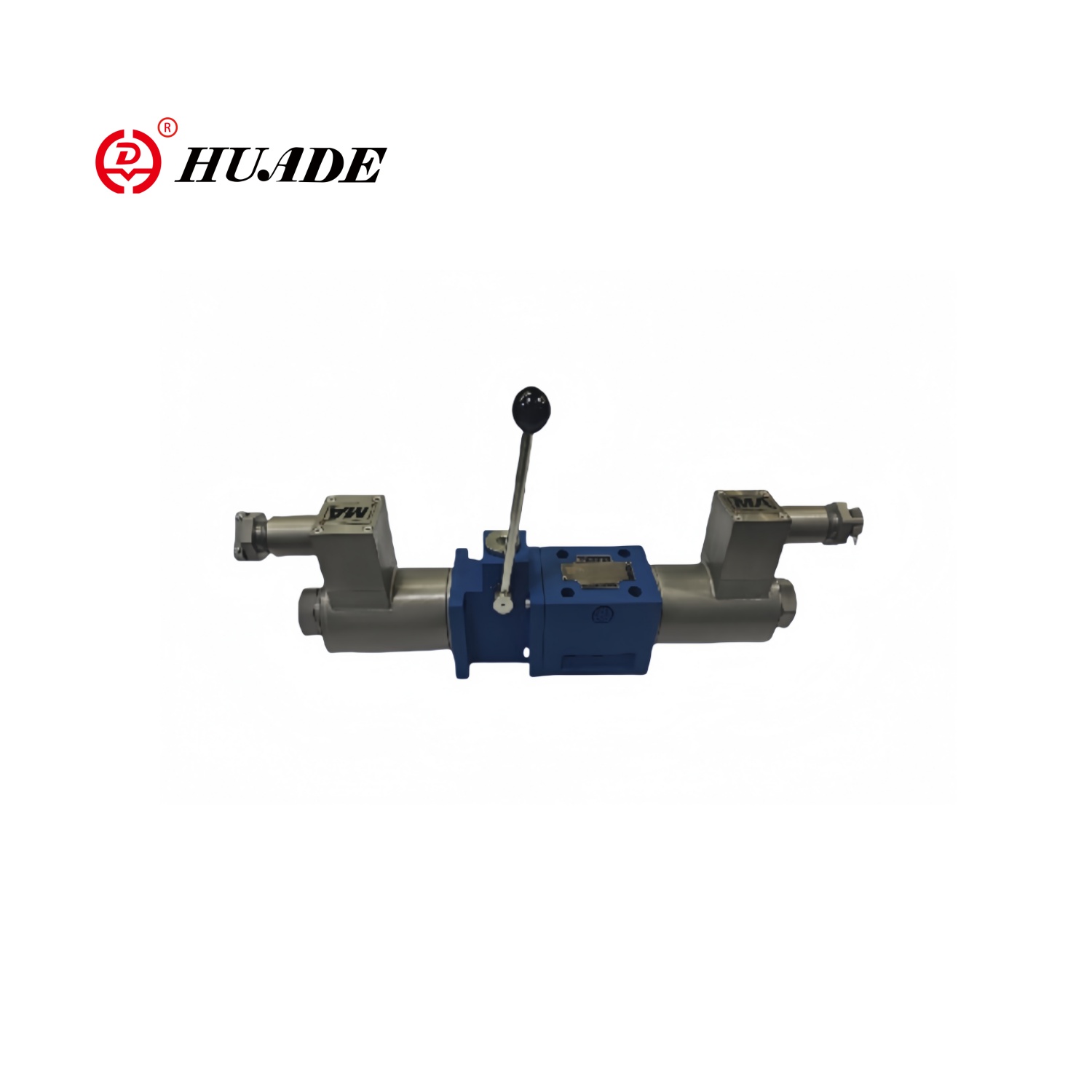

วาล์วโซลินอยด์ที่ป้องกันการระเบิดพร้อมที่จับ 4WEM10

Model:4WEM10/FB

Huafilter ให้บริการลูกค้าด้วยวาล์วโซลินอยด์ที่ป้องกันการระเบิดของแบรนด์ Huade พร้อมที่จับ 4WEM10 ในฐานะ บริษัท จัดจำหน่ายของ Huade Hydraulic เราจัดหาวาล์วไฮดรอลิกและปั๊มไฮดรอลิกอย่างเต็มรูปแบบภายใต้แบรนด์ Huade วาล์วไฮดรอลิก Huade ถูกเปรียบเทียบกับ Rexroth และสามารถแทนที่วาล์ว Rexroth โดยตรงโดยไม่มีการเปลี่ยนแปลงใด ๆ เราสามารถให้การสนับสนุนด้านเทคนิคที่ทันเวลาและบริการขายมืออาชีพ

ส่งคำถาม ดาวน์โหลด PDF

รายละเอียดสินค้า

วาล์วโซลินอยด์ที่ป้องกันการระเบิดพร้อมที่จับฉุกเฉิน 4WEM10 เป็นวาล์วอุตสาหกรรมที่ออกแบบมาเป็นพิเศษสำหรับสภาพแวดล้อมที่ติดไฟได้และระเบิดได้ แรงดันไฟฟ้าทั่วไปของโซลินอยด์วาล์ว 4WEM10 คือ 24VDC หรือ 220VAC และขดลวดป้องกันการระเบิดจะต้องตรงกับแหล่งจ่ายไฟในสถานที่ เมื่อการควบคุมอัตโนมัติล้มเหลวที่จับฉุกเฉินสามารถตัดหรือเปิดวาล์วได้อย่างรวดเร็วเพื่อป้องกันการรั่วไหลหรือการระเบิด

พารามิเตอร์ผลิตภัณฑ์ของวาล์วโซลินอยด์ป้องกันการระเบิดพร้อมที่จับ 4WEM10

MPA แรงดันทำงาน	A, B, PO ถึง 35
T ความดันพอร์ต MPA	ถึง 16 (AC) ถึง 21 (DC)
สิ่งแวดล้อม	น้ำมันไฮดรอลิกแร่หรือน้ำมันแรงดันคลื่นฟอสเฟตเอสเตอร์
ช่วงความหนืด mm2/s	2.5 ถึง 500
ช่วงอุณหภูมิ℃	-30 ถึง +80

คุณสมบัติผลิตภัณฑ์และการประยุกต์ใช้วาล์วโซลินอยด์ป้องกันการระเบิดพร้อมที่จับ 4WEM10

คุณสมบัติ:

▶ขนาด 6 ถึง 10

▶แรงดันทำงานสูงสุด 350 บาร์

▶อัตราการทำงานสูงสุดการทำงาน 120 ลิตร/นาที

▶การเปิดการปิดและทิศทางของการไหลที่ควบคุมโดยโซลินอยด์และคู่มือ

▶โซลินอยด์พินเปียกพร้อมขดลวดที่ถอดออกได้

▶โซลินอยด์สามารถหมุนได้ 90 °

▶การติดตั้งแผ่นย่อย

แอปพลิเคชัน:

โซลินอยด์วาล์วทิศทางที่มีด้ามจับฉุกเฉิน 4WEM10 ถูกนำมาใช้กันอย่างแพร่หลายในระบบท่อของโรงกลั่นและโรงงานเคมีสถานีกระจายก๊าซการนำเข้าและส่งออกของถังเก็บ LNG ระบบสกัดก๊าซเหมืองถ่านหินและท่อระบายอากาศใต้ดิน

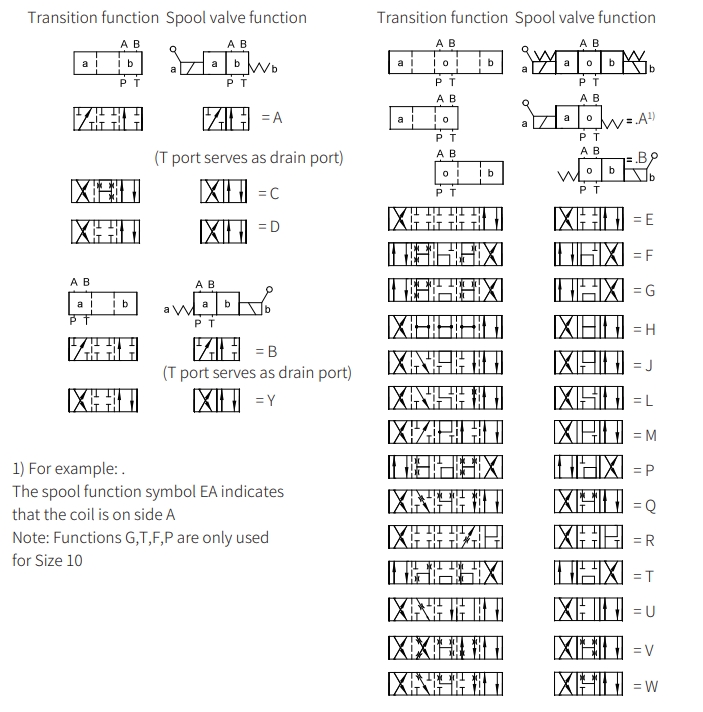

ส่วนและสัญลักษณ์ของวาล์วโซลินอยด์ป้องกันการระเบิดพร้อมที่จับ 4WEM10

วาล์ว Directional ประเภท WEMM เป็นวาล์วสปูลทิศทางที่ดำเนินการโดยโซลินอยด์และที่จับการทำงาน มันควบคุมการเปิดการปิดและทิศทางการไหลของการไหลของของเหลว

วาล์วโซลินอยด์ที่ป้องกันการระเบิดพร้อมที่จับ 4WEM10 ส่วนใหญ่ประกอบด้วยตัววาล์ว (1) โซลินอยด์หนึ่งหรือสองตัว (2) สปูลวาล์ว (3) สปริงรีเซ็ต (4) และอุปกรณ์ควบคุมด้วยตนเอง

การทำงานของโซลินอยด์:

เมื่อไม่มีพลังงานสปูลวาล์ว (3) อยู่ในตำแหน่งที่เป็นกลางหรือเดิมภายใต้การกระทำของสปริงกลับ เมื่อแรงของโซลินอยด์ (2) ทำหน้าที่บนสปูลวาล์ว (3) มันจะถูกผลักจากตำแหน่งที่เหลือไปยังตำแหน่งเทอร์มินัล ด้วยวิธีนี้น้ำมันความดันจะดำเนินการจาก P ถึง A และ B ถึง T หรือจาก P ถึง B และจาก A ถึง T หลังจาก Solenoid (2) ถูกขับออกไปสปริงกลับ (4) ส่งคืนสปูลวาล์ว (3) ไปยังตำแหน่งเดิม

การดำเนินการช่วยเสริม:

เมื่อโซลินอยด์ไม่ได้รับพลังสปูลวาล์ว (3) สามารถเคลื่อนย้ายได้โดยการใช้งานด้ามจับเสริม หมุนที่จับเสริม (5) ไปทางขวาเพื่อให้แรงปฏิบัติการผ่านเพลาหมุน (6) แกนวาล์วบอล (7) และแขนไกด์ (8) ทำหน้าที่บนสปูลวาล์ว (3) ทำให้มันเคลื่อนไปทางซ้าย เมื่อด้ามจับเสริม (5) เมื่อกลับไปที่ตำแหน่งศูนย์สปูลวาล์ว (3) จะกลับไปยังตำแหน่งเดิมภายใต้การกระทำของสปริงกลับ (9)

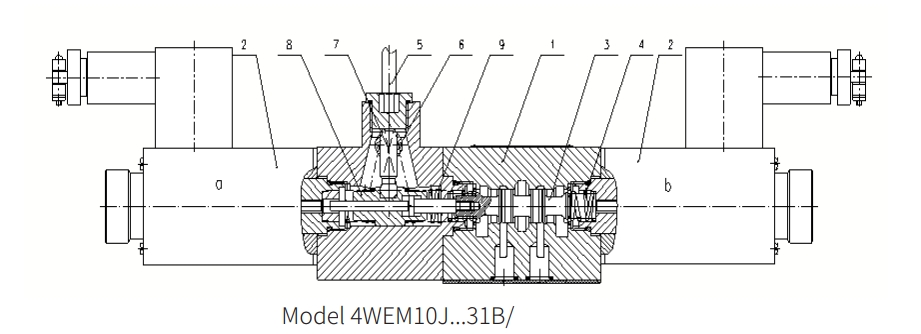

โครงสร้าง วาล์วโซลินอยด์ที่ป้องกันการระเบิดพร้อมที่จับ 4WEM10
