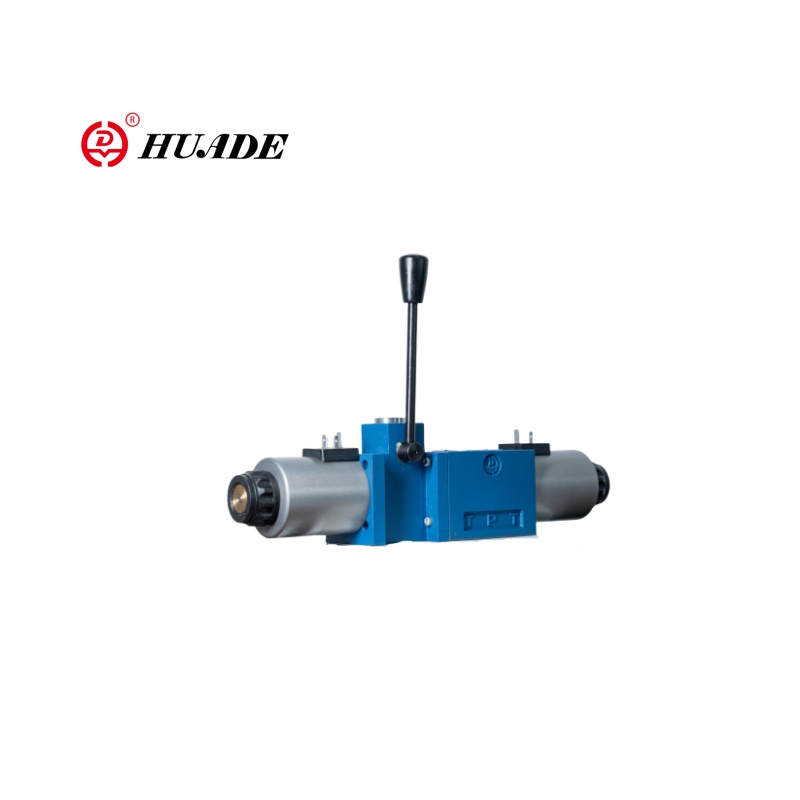

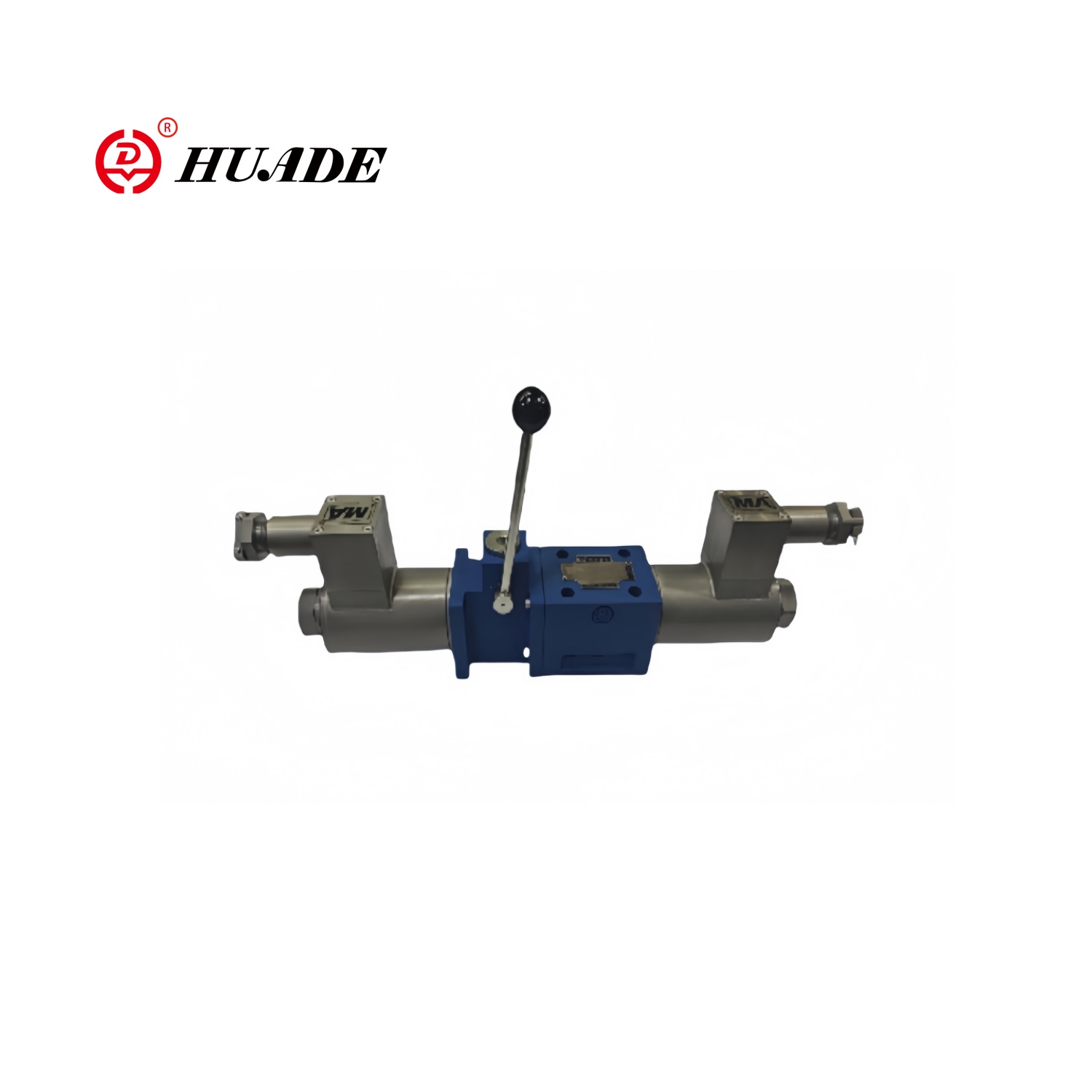

วาล์วโซลินอยด์ที่ป้องกันการระเบิดพร้อมที่จับ 4WEM6

Huafilter จัดหาวาล์วโซลินอยด์ที่ป้องกันการระเบิดของแบรนด์ Huade พร้อมที่จับ 4WEM6 ในวันแรก ๆ ของการจัดตั้ง Huade Hydraulic มีการแลกเปลี่ยนทางเทคนิคยาว 12 ปีและความร่วมมือกับ Rexroth โซลินอยด์วาล์วที่ป้องกันการระเบิด 4WEM6 จาก Huade สามารถแทนที่ผลิตภัณฑ์ Rexroth ของรุ่นเดียวกันโดยตรงโดยไม่ต้องเปลี่ยนขนาด โซลินอยด์วาล์วที่ป้องกันการระเบิด 4WEM6 พร้อมด้ามจับได้ผ่านการรับรอง CNEX วาล์วไฮดรอลิกของ Huade มีคุณภาพที่เชื่อถือได้และชื่อเสียงที่ดีในประเทศจีน

ส่งคำถาม ดาวน์โหลด PDF

รายละเอียดสินค้า

วาล์วโซลินอยด์ที่ป้องกันการระเบิดพร้อมที่จับ 4WEM6 เป็นวาล์วควบคุมทิศทางแบบคู่ที่มีทั้งการควบคุมโซลินอยด์และการทำงานฉุกเฉินด้วยตนเอง วาล์วโซลินอยด์ที่ป้องกันการระเบิด 4WEM6 ใช้กันอย่างแพร่หลายในระบบไฮดรอลิกและระบบนิวเมติกอุตสาหกรรมที่ต้องการการควบคุมทิศทางที่เชื่อถือได้และการจัดการความผิดฉุกเฉิน

วาล์วโซลินอยด์ที่ป้องกันการระเบิด 4WEM6 พร้อมด้ามจับใช้สแตนเลสสตีลหรือร่างกายวาล์วโลหะผสมทองแดงซึ่งทนต่อการกัดกร่อนและทนต่อแรงดันสูง เมื่อใช้งานในกรณีที่เกิดความล้มเหลวของกระแสไฟฟ้าความล้มเหลวของขดลวดหรือความล้มเหลวของระบบอัตโนมัติวาล์วสามารถทำงานได้โดยตรงโดยที่จับเพื่อความปลอดภัยของระบบ

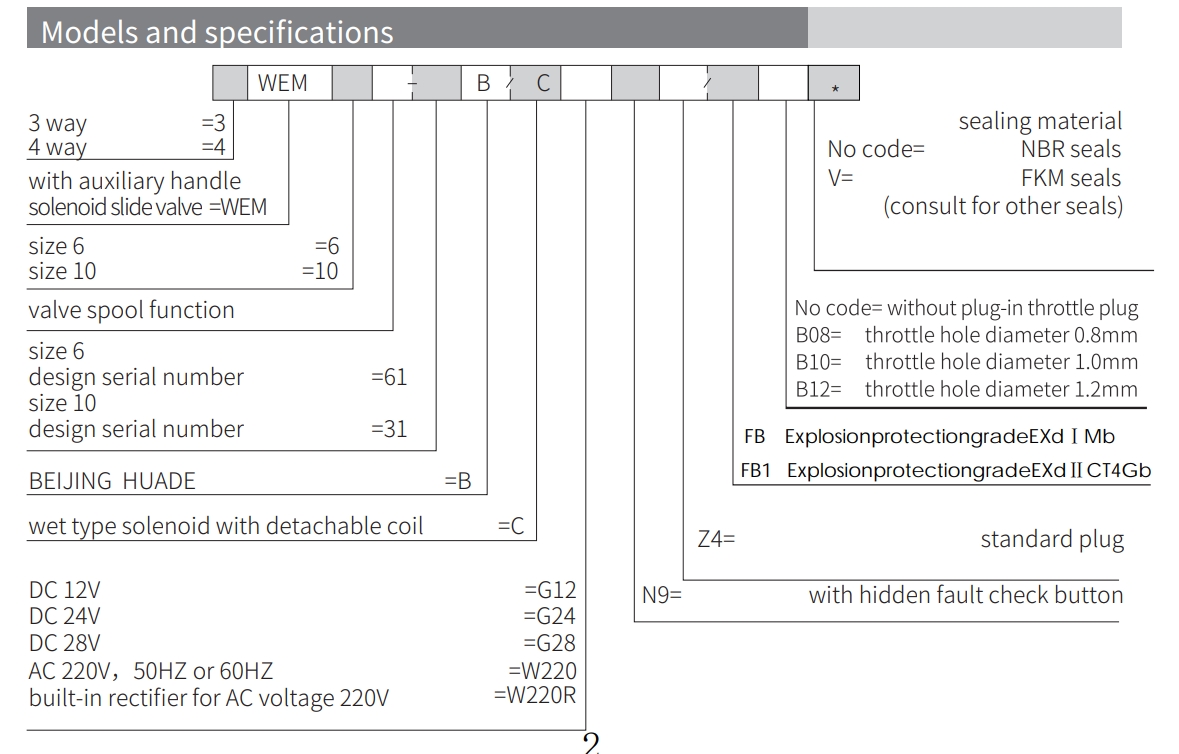

พารามิเตอร์ผลิตภัณฑ์ของวาล์วโซลินอยด์ป้องกันการระเบิดพร้อมที่จับ 4WEM6

MPA แรงดันทำงาน	A, B, PO ถึง 35
T ความดันพอร์ต MPA	ถึง 16 (AC) ถึง 21 (DC)
สิ่งแวดล้อม	น้ำมันไฮดรอลิกแร่หรือน้ำมันแรงดันคลื่นฟอสเฟตเอสเตอร์
ช่วงความหนืด mm2/s	2.5 ถึง 500
ช่วงอุณหภูมิ℃	-30 ถึง +80

คุณลักษณะผลิตภัณฑ์และการประยุกต์ใช้วาล์วโซลินอยด์ป้องกันการระเบิดพร้อมด้ามจับ 4WEM6

คุณสมบัติ:

▶การเปิดการปิดและทิศทางของการไหลที่ควบคุมโดยโซลินอยด์และคู่มือ

▶โซลินอยด์พินเปียกพร้อมขดลวดที่ถอดออกได้

▶โซลินอยด์สามารถหมุนได้ 90 °

▶การติดตั้งแผ่นย่อย

แอปพลิเคชัน:

4WEM6 วาล์วโซลินอยด์ที่ป้องกันการระเบิดพร้อมที่จับถูกนำมาใช้กันอย่างแพร่หลายในการปิโตรเคมีก๊าซธรรมชาติและก๊าซเชื้อเพลิงยาและการเคลือบผิวการขุดและสภาพแวดล้อมที่ฝุ่นละอองทหารและการบินและอวกาศ

ส่วนและสัญลักษณ์ของวาล์วโซลินอยด์ป้องกันการระเบิดพร้อมที่จับ 4WEM6

วาล์ว Directional ประเภท WEMM เป็นวาล์วสปูลทิศทางที่ดำเนินการโดยโซลินอยด์และที่จับการทำงาน มันควบคุมการเปิดการปิดและทิศทางการไหลของการไหลของของเหลว

ส่วนใหญ่ประกอบด้วยร่างกายวาล์ว (1) โซลินอยด์หนึ่งหรือสองตัว (2) สปูลวาล์ว (3) สปริงรีเซ็ต (4) และอุปกรณ์ควบคุมด้วยตนเอง

การทำงานของโซลินอยด์:

เมื่อไม่มีพลังงานสปูลวาล์ว (3) อยู่ในตำแหน่งที่เป็นกลางหรือเดิมภายใต้การกระทำของสปริงกลับ เมื่อแรงของโซลินอยด์ (2) ทำหน้าที่บนสปูลวาล์ว (3) มันจะถูกผลักจากตำแหน่งที่เหลือไปยังตำแหน่งเทอร์มินัล ด้วยวิธีนี้น้ำมันความดันจะดำเนินการจาก P ถึง A และ B ถึง T หรือจาก P ถึง B และจาก A ถึง T หลังจาก Solenoid (2) ถูกขับออกไปสปริงกลับ (4) ส่งคืนสปูลวาล์ว (3) ไปยังตำแหน่งเดิม

การดำเนินการช่วยเสริม:

เมื่อโซลินอยด์ไม่ได้รับพลังสปูลวาล์ว (3) สามารถเคลื่อนย้ายได้โดยการใช้งานด้ามจับเสริม หมุนที่จับเสริม (5) ไปทางขวาเพื่อให้แรงปฏิบัติการผ่านเพลาหมุน (6) แกนวาล์วบอล (7) และแขนไกด์ (8) ทำหน้าที่บนสปูลวาล์ว (3) ทำให้มันเคลื่อนไปทางซ้าย เมื่อด้ามจับเสริม (5) เมื่อกลับไปที่ตำแหน่งศูนย์สปูลวาล์ว (3) จะกลับไปยังตำแหน่งเดิมภายใต้การกระทำของสปริงกลับ (9)

โครงสร้าง วาล์วโซลินอยด์ที่ป้องกันการระเบิดพร้อมที่จับ 4WEM6
