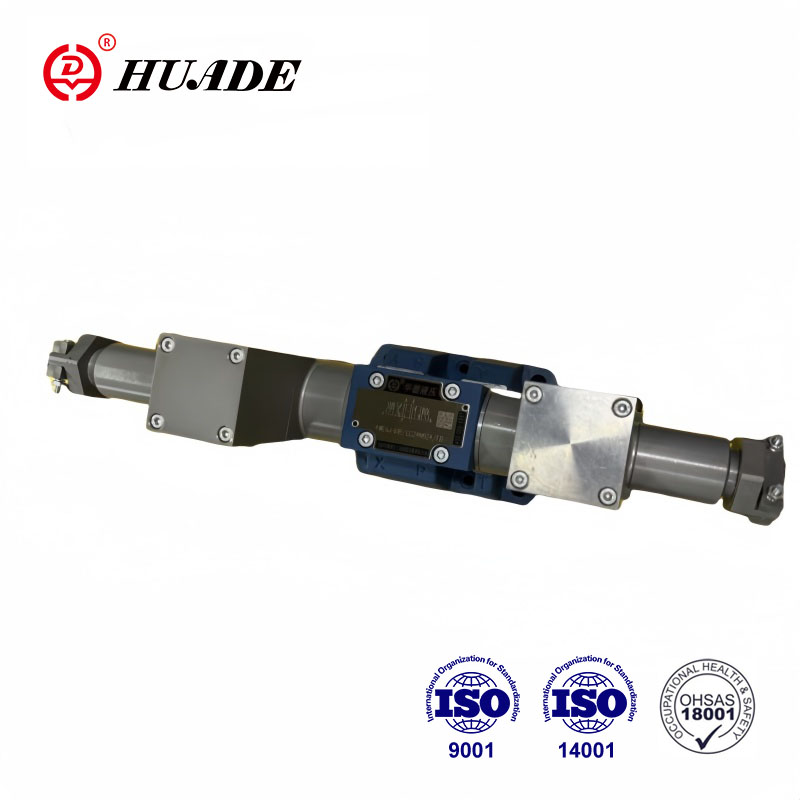

โซลินอยด์วาล์วป้องกันการระเบิดเป็นอุปกรณ์ที่ควบคุมทิศทางการไหลของของไหลผ่านแรงแม่เหล็กไฟฟ้า ซีรีส์ WE6 ที่ป้องกันการระเบิดใช้การออกแบบพิเศษที่ป้องกันการระเบิดเพื่อให้แน่ใจว่าจะไม่ทำให้เกิดประกายไฟหรืออุณหภูมิสูงในสภาพแวดล้อมที่ติดไฟและระเบิดได้ จึงหลีกเลี่ยงการระเบิด โซลินอยด์วาล์วป้องกันการระเบิดนี้ส่วนใหญ่จะใช้เพื่อควบคุมทิศทางการไหลของของไหลในระบบไฮดรอลิกหรือนิวแมติกเพื่อตอบสนองความต้องการของสภาพการทำงานที่แตกต่างกัน
|
เทคนิคข้อมูลทางเทคนิค |
||
|
ตำแหน่งการแก้ไข |
ไม่จำเป็น | |
| ช่วงอุณหภูมิสภาพแวดล้อม (℃) | -30 ถึง +50 (ซีล NBR) | |
| -20 ถึง +50 (ซีล FKM) | ||
| น้ำหนัก | โซลินอยด์เดี่ยว (กก.) | 2.6 |
| โซลินอยด์คู่ (กก.) | 4.3 | |
| แรงดันใช้งานสูงสุด | พอร์ต P, A, B (บาร์) | 350 |
| พอร์ต T (บาร์) | 210 | |
| เมื่อแรงดันใช้งานเกินค่าอนุญาต สัญลักษณ์สปูล A และ B จะต้องทำให้พอร์ต T สำหรับการระบายน้ำ | ||
| สูงสุด อัตราการไหล (ลิตร/นาที) | 80 | |
| ส่วนตัดขวางการไหล (เปลี่ยนตำแหน่งที่เป็นกลาง) | เวอร์ชัน Q (มม2) | ประมาณ 6% ของพื้นที่ที่ระบุ |
| รุ่น W (มม2) | ประมาณ 3% ของพื้นที่ที่กำหนด | |
| ของไหล | น้ำมันแร่เหมาะสำหรับซีล NBR และ FKM | |
| ฟอสเฟตเอสเตอร์สำหรับซีล FKM | ||
| ช่วงอุณหภูมิของของไหล (℃) | -30 ถึง +80 (ซีล NBR) | |
| -20 ถึง +80 (ซีล FKM) | ||
| ช่วงความหนืด มม2/วิ | 2.8 ถึง 500 | |
| ระดับของการปนเปื้อน | ระดับการปนเปื้อนของของเหลวสูงสุดที่อนุญาต: คลาส 9 NAS 1638 หรือ 20/18/15, ISO4406 | |
| ข้อมูลทางไฟฟ้า | ||
| ประเภทของแรงดันไฟฟ้า | ดี.ซี | |
| แรงดันไฟฟ้าที่ใช้ได้ (V) | 12, 24, 36, 110 | |
| แรงดันไฟฟ้าที่อนุญาต (ส่วนเบี่ยงเบน) % | -15 ถึง +10 | |
| กำลังไฟฟ้าเข้า (วัตต์) | 30 | |
| โหมดการทำงานของโซลินอยด์ | การทำงานอย่างต่อเนื่อง | |
| เวลาสลับตามมาตรฐาน ISO 6403 | เปิด (มิลลิวินาที) | 25 ถึง 45 |
| ปิด (มิลลิวินาที) | 10 ถึง 25 | |
| ความถี่ที่สลับ (ครั้ง/ชม.) | ถึง 15,000 | |
| สูงสุด อุณหภูมิคอยล์ (℃) | +150 | |
คุณสมบัติ:
▶วาล์วทิศทางป้องกันการระเบิดแบบควบคุมโดยตรงใช้เป็นรุ่นมาตรฐาน
▶DIN24 340 A ประเภทบนพื้นผิวติดตั้ง ISO 4401
▶โซลินอยด์ป้องกันการระเบิด DC แบบเปียก
▶ โซลินอยด์ป้องกันการระเบิดแบบหมุนได้ 90°
▶ไม่จำเป็นต้องเปิดห้องกันแรงดันเมื่อต้องเปลี่ยนคอยล์
แอปพลิเคชัน:
วาล์วทิศทางโซลินอยด์ป้องกันการระเบิดถูกนำมาใช้กันอย่างแพร่หลายในด้านปิโตรเคมี ในอุตสาหกรรมปิโตรเคมี ส่วนใหญ่จะใช้เพื่อควบคุมทิศทางการไหลของสารไวไฟและวัตถุระเบิด เช่น น้ำมันและก๊าซธรรมชาติ
วาล์วควบคุมทิศทางประเภท WE คือวาล์วควบคุมทิศทางของโซลินอยด์ป้องกันการระเบิดที่ใช้ในการควบคุมทิศทางการสตาร์ท หยุด และการไหลของของเหลวน้ำมัน
วาล์วควบคุมทิศทางประกอบด้วยตัวเรือน (1) โซลินอยด์หนึ่งหรือสองตัว (2) แกนหมุนควบคุม (3) และสปริงส่งคืนหนึ่งหรือสองตัว (4)
ในสภาวะที่ไม่มีพลังงาน แกนหมุนควบคุม (3) จะอยู่ในตำแหน่งที่เป็นกลางหรือตำแหน่งเริ่มต้นโดยใช้สปริงส่งคืน (4) (ยกเว้นแกนพัลส์) แกนหมุนควบคุม (3) ทำงานผ่านโซลินอยด์พินเปียก (2)
เพื่อรับประกันการทำงานที่น่าพอใจ ควรดูแลให้แน่ใจว่าห้องแรงดันโซลินอยด์เต็มไปด้วยน้ำมัน
แกนหมุนควบคุม (3) ถูกย้ายไปยังตำแหน่งที่คาดหวังโดยโซลินอยด์ (2) และก้านดัน (5) และสิ่งนี้จะทำให้มีการไหลอิสระจาก P ไปยัง A และ B ไปยัง T หรือ P ถึง B และ A ถึง T
เมื่อปิดโซลินอยด์ป้องกันการระเบิด (2) องค์ประกอบวาล์วควบคุม (3) จะถูกผลักไปยังตำแหน่งเริ่มต้นโดยรีเซ็ตสปริง (4)
แบบ 4WE6...61B/O.. (จำกัดเฉพาะฟังก์ชัน A, C และ D)
ประเภทนี้มีตำแหน่งสวิตช์ 2 ตำแหน่งและวาล์วควบคุมทิศทาง 2 ตัวโดยไม่มีกลไกการระบุตำแหน่งโซลินอยด์ป้องกันการระเบิด
ประเภท 4WE6...61B/0F... พัลส์วาล์ว (จำกัดเฉพาะฟังก์ชัน A, C และ D)
ประกอบด้วยตำแหน่งสวิตช์ 2 ตำแหน่ง โซลินอยด์ป้องกันการระเบิด 2 ตัว และวาล์วควบคุมทิศทาง 1 ตัวพร้อมกลไกการระบุตำแหน่ง ตำแหน่งสวิตช์ 2 ตำแหน่งได้รับการแก้ไขแยกกัน ดังนั้นจึงไม่จำเป็นต้องจ่ายโซลินอยด์ป้องกันการระเบิดด้วยไฟฟ้าอย่างต่อเนื่อง
ตลับเค้น
คันเร่งแบบคาร์ทริดจ์เป็นสิ่งจำเป็นเนื่องจากการไหลจริงอาจมีมากกว่าขีดจำกัดประสิทธิภาพของวาล์วในระหว่างกระบวนการเปลี่ยน คันเร่งแบบคาร์ทริดจ์นี้ถูกเสียบไว้ในช่อง P ของวาล์วควบคุมทิศทาง
โครงสร้างของโซลินอยด์วาล์วกันระเบิดรุ่น WE6
สัญลักษณ์
