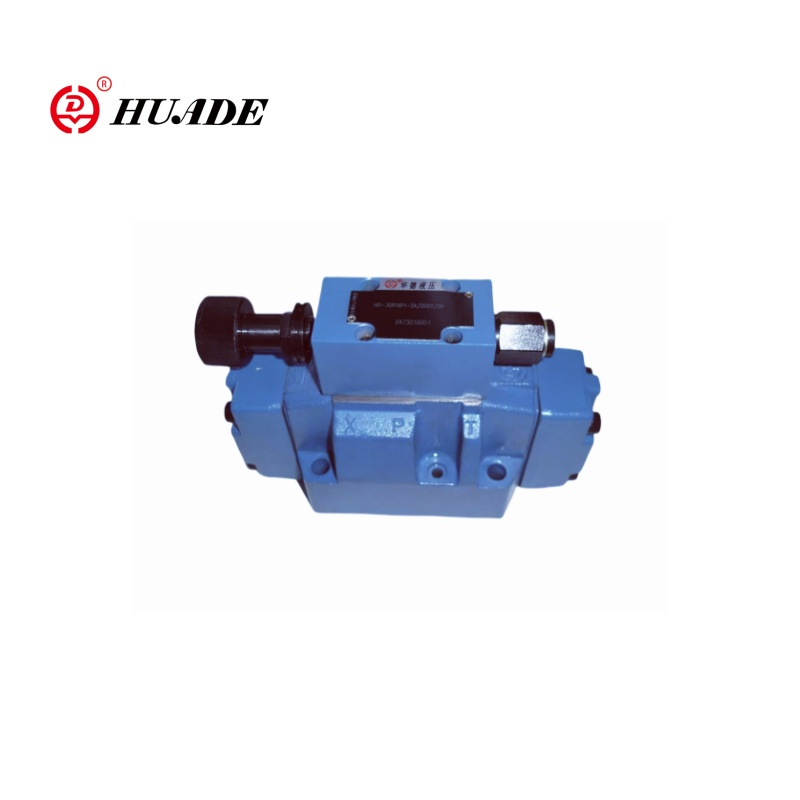

วาล์วลดความดันตามสัดส่วน 3DR10P-6X

Huafilter จัดหาวาล์วลดความดันสัดส่วนที่มีคุณภาพสูง 3DR10P-6X Huade Hydraulic เป็นแบรนด์ที่มีชื่อเสียงที่สุดในอุตสาหกรรมไฮดรอลิกจีน คุณภาพของ Huade Hydraulic นั้นเชื่อถือได้ Huade Hydraulic มีความร่วมมือระยะยาวสองครั้งกับ Rexroth วาล์วสัดส่วนของมันเป็นไปตามมาตรฐานสากลและสามารถแทนที่รุ่น 3DR10P-6X รุ่นเดียวกันของ Rexroth ได้อย่างสมบูรณ์

ส่งคำถาม ดาวน์โหลด PDF

รายละเอียดสินค้า

นักบินของ Huade ดำเนินการลดความดันสัดส่วนสามทางวาล์ว 3DR10P-6X มีฟังก์ชั่นการควบคุมนักบิน วาล์วสัดส่วนนี้สามารถตระหนักถึงการเชื่อมต่อแบบสามทางและมีลักษณะการปรับสัดส่วน วาล์ว 3DR10P-6X ส่วนใหญ่จะใช้ในระบบไฮดรอลิกเพื่อลดและทำให้ความดันระบบมีเสถียรภาพ

พารามิเตอร์ผลิตภัณฑ์ของวาล์วลดความดันตามสัดส่วน 3DR10P-6X

ทั่วไป
น้ำหนักกิโลกรัม	6
ตำแหน่งการติดตั้ง	ไม่จำเป็น
ช่วงอุณหภูมิแวดล้อม℃	-30 ถึง +50
เกี่ยวกับไฮดรอลิก
แถบความดันเล็กน้อย	315
แรงดันในการทำงานสูงสุด	-พอร์ต P และบาร์	315
	- บาร์พอร์ต y	แยกกันและเป็นศูนย์ความดันไปยังถัง
การตั้งค่าความดัน	-แถบมินิม	ขึ้นอยู่กับการไหล
	-maximum Bar	50; 100; 200; 315
การไหลสูงสุด l/นาที	120
ของเหลวไฮดรอลิก	น้ำมันแร่ (HL, HLP) ถึง DIN 51524); ของเหลวไฮดรอลิกที่ย่อยสลายได้ทางชีวภาพอย่างรวดเร็วไปยัง VDMA 24568 (ดูอีกครั้ง 90221); Hetg (น้ำมันเมล็ดข่มขืน) 1); Hepg (polyglycols) 2); Hees (Esters สังเคราะห์) 2); ของเหลวไฮดรอลิกอื่น ๆ ตามคำขอ
ช่วงอุณหภูมิของเหลวไฮดรอลิก℃	-30 ถึง +80 (ซีล NBR) -20 ถึง +80 (ซีล FKM)
ช่วงความหนืด mm2/s	10 ถึง 800

คุณสมบัติผลิตภัณฑ์และการประยุกต์ใช้วาล์วลดความดันตามสัดส่วน 3DR10P-6X

คุณสมบัติ:

▶วาล์วสำหรับการลด (p ถึง a) และข้อ จำกัด

▶สำหรับการติดตั้งแผ่นย่อยรูปแบบการพอร์ต DIN 24 340 รูปแบบ A, ISO 4401 และ CETOP-RP 121H, แผ่นย่อยไปยังแผ่นแคตตาล็อกแผ่น RE 45 054 (คำสั่งแยกต่างหาก)

▶ 4 ขั้นตอนความดัน

▶ 4 องค์ประกอบการปรับ

●ลูกบิดโรตารี่

●แขนเสื้อที่มีรูปหกเหลี่ยมและหมวกป้องกัน

●ลูกบิดโรตารี่ที่ล็อคได้พร้อมสเกล

●ลูกบิดโรตารี่ที่มีสเกล

แอปพลิเคชัน:

วาล์วลดความดันสัดส่วนสามทาง 3DR10P-6X สามารถใช้กันอย่างแพร่หลายในระบบไฮดรอลิกต่างๆเช่นเครื่องจักรวิศวกรรมอุปกรณ์โลหะการต่อเรือและสาขาอื่น ๆ

ฟังก์ชั่นและส่วนของวาล์วลดความดันตามสัดส่วน 3DR10P-6X

วาล์วความดันประเภท 3DR10P-6X เป็นนักบินที่ดำเนินการกับวาล์วลดแรงดัน 3 ทิศทางที่มีข้อ จำกัด ความดันในวงจรรอง มันถูกใช้สำหรับการลดความดันในระบบไฮดรอลิก

วาล์วลดแรงดันประกอบด้วยส่วนใหญ่ของวาล์วหลัก (1) ที่มีสปูลควบคุม (2) และวาล์วควบคุมนักบิน (3) ที่มีองค์ประกอบการปรับแรงดัน (10)

ที่เหลือวาล์วเปิดอยู่ ของเหลวแรงดันสามารถไหลได้ไม่ จำกัด จากพอร์ต P ไปยังพอร์ต A ความดันในพอร์ต A ถูกนำไปใช้ผ่านช่องทาง (4) ไปยังพื้นที่สปูลตรงข้ามกับสปริงอัด (9) ในขณะเดียวกันความดันจะถูกนำไปใช้ผ่านทางปาก (6) ไปยังสปริงที่โหลดด้านข้างของสปูลควบคุม (2) และผ่านช่องทาง (5) กับลูกบอล (7) ในวาล์วควบคุมนักบิน (3)

ขึ้นอยู่กับการตั้งค่าสปริงอัด (11) แรงดันที่เกิดขึ้นที่ด้านหน้าของลูกบอล (7) และในช่อง (5) ซึ่งถือแกนควบคุม (2) ในตำแหน่งเปิด ของเหลวแรงดันไหลจากพอร์ต P ผ่านสปูลควบคุม (2) ลงในพอร์ต A จนกระทั่งความดันถูกสร้างขึ้นในพอร์ต A ซึ่งเกินค่าความดันที่ตั้งไว้ที่สปริงอัด (11) และยกลูกบอล (7)

สปูลควบคุม (2) ย้ายไปยังตำแหน่งปิด ความดันลดลงที่ต้องการจะเกิดขึ้นได้เมื่อความสมดุลระหว่างความดันในพอร์ต A และค่าความดันที่ตั้งไว้ที่สปริงอัด (11)

หากความดันในพอร์ต A ยังคงเพิ่มขึ้นที่แอคทูเอเตอร์ผ่านแรงภายนอกสปูลควบคุม (2) จะถูกเคลื่อนย้ายต่อไปเมื่อสปริงบีบอัด (9) ดังนั้นพอร์ต A จึงเชื่อมต่อกับพอร์ต T ผ่านทางควบคุม (8) ที่สปูลควบคุม (2) ของเหลวแรงดันเพียงพอไหลไปยังถังเพื่อให้แน่ใจว่าแรงดันไม่เพิ่มขึ้นอีกต่อไป

น้ำมันนำร่องกลับมาจากห้องสปริง (12) อยู่ภายนอกเสมอผ่านสายควบคุม (13) ไปยังพอร์ตวายนี่จะต้องไหลที่ความดันเป็นศูนย์ไปยังถังเสมอ

การเชื่อมต่อมาตรวัดความดัน (14) ทำให้สามารถตรวจสอบความดันที่ลดลงในพอร์ต A.

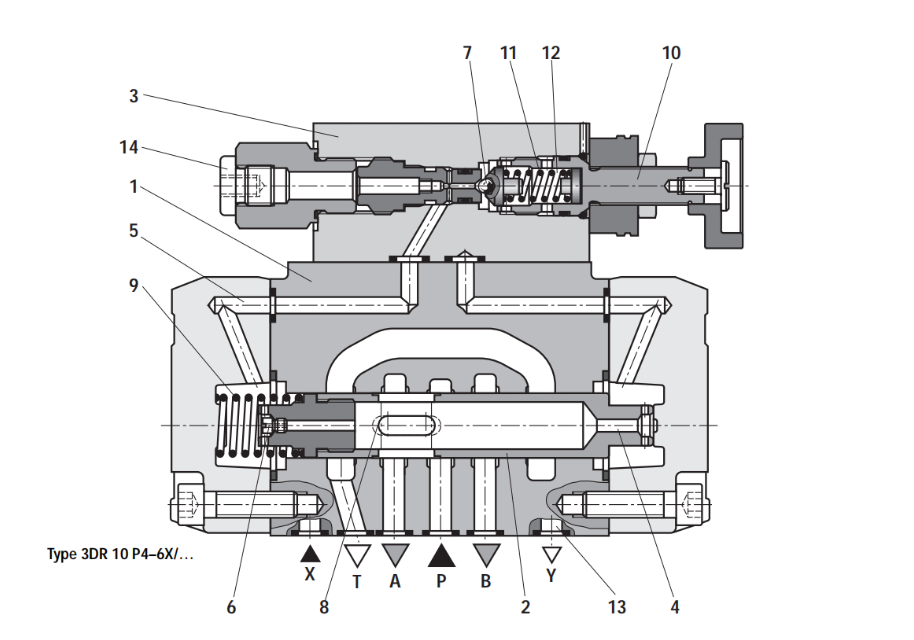

Sturctur ของวาล์วสัดส่วน 3DR10P-6X
