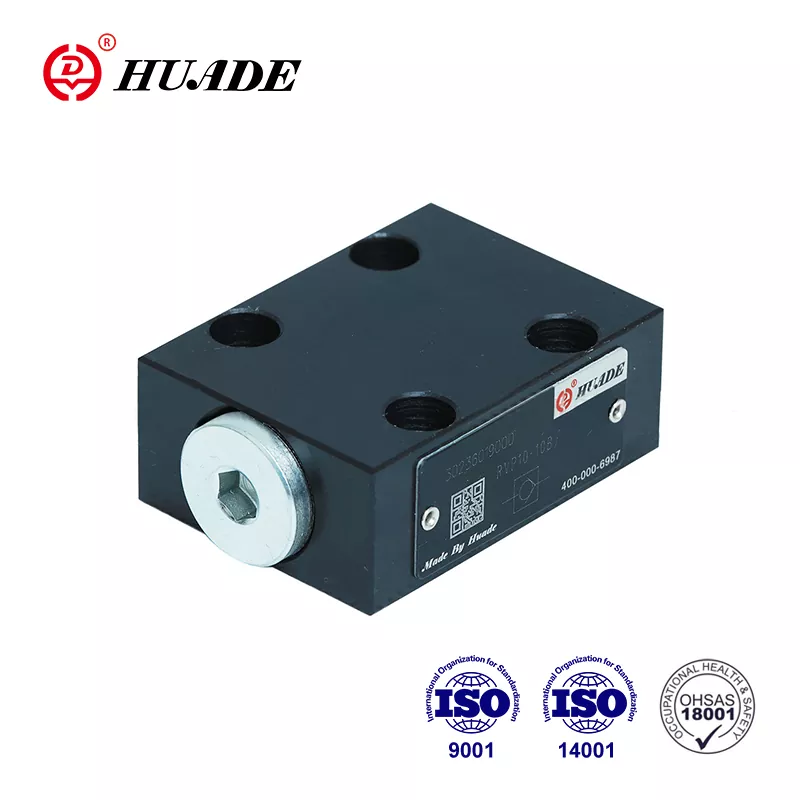

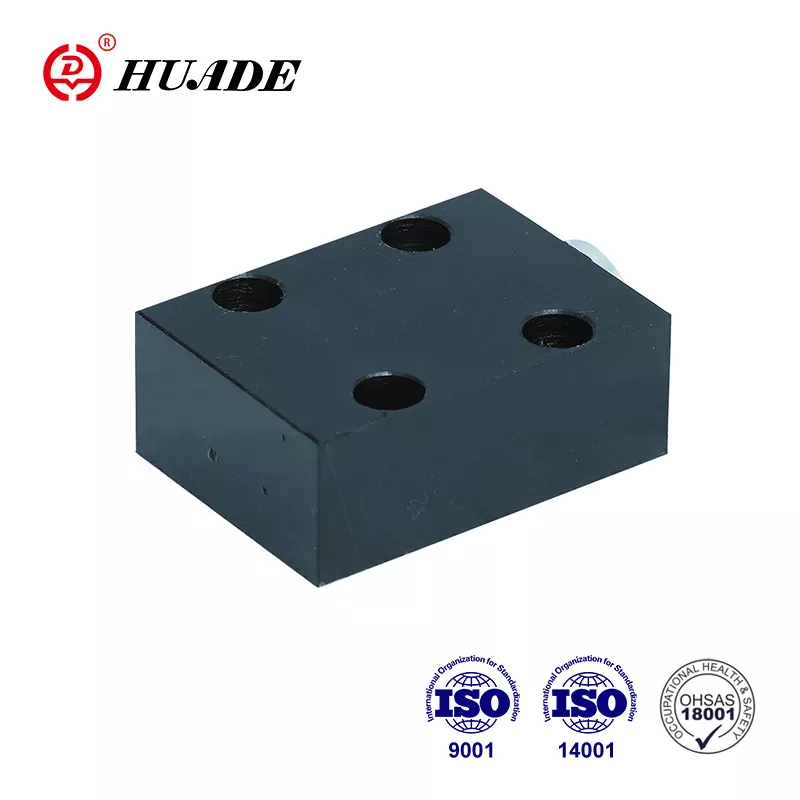

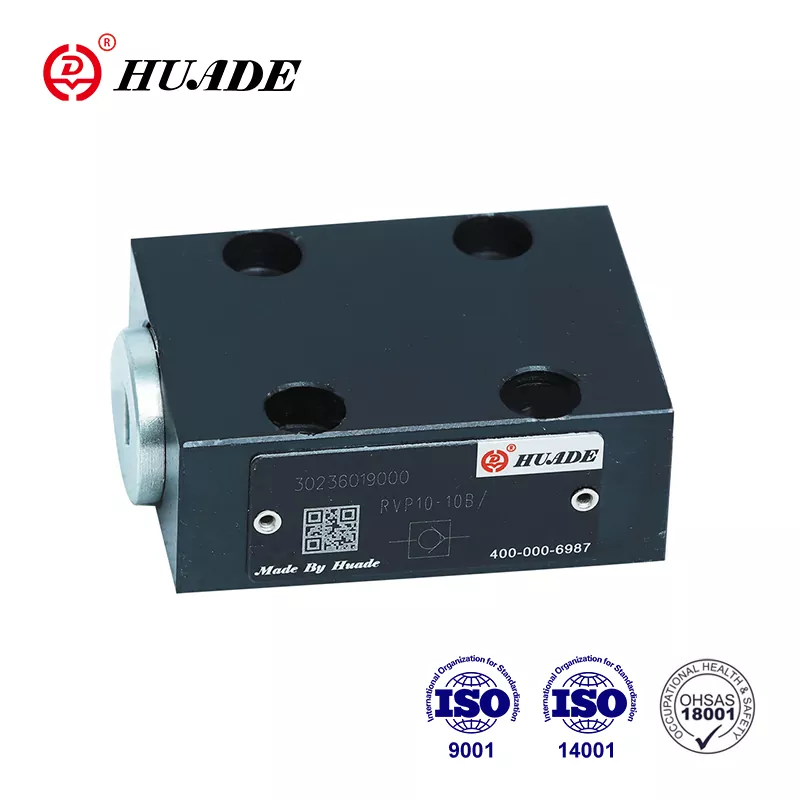

เช็ควาล์ว RVP 16

ในฐานะผู้ผลิตเทคโนโลยีการส่งผ่านและควบคุมไฮดรอลิกชั้นนำของจีน Huade มีความร่วมมือกับ Rexroth มานานกว่า 7 ปีตั้งแต่ปี 1979 เช็ควาล์ว Huade® RVP 16 สามารถแทนที่ RVP 16 ของ Rexroth ได้อย่างสมบูรณ์ สินค้าของ Huade ตรงตามมาตรฐานสากล ได้แก่ ISO9001, ISO14001 และ OH SAS18001 โรงงานมีระบบการตรวจสอบที่ดีเพื่อให้มั่นใจในคุณภาพที่ดีเยี่ยมของสินค้าทั้งหมดก่อนออกจากโรงงาน เช็ควาล์ว Huade® RVP 16 สามารถนำมาใช้กันอย่างแพร่หลายในเครื่องจักรวิศวกรรมและการก่อสร้าง โลหะวิทยา เครื่องมือกล การคุ้มครองสิ่งแวดล้อม การต่อเรือ การบินและอวกาศ การขนส่งทางรถไฟ ปิโตรเลียมและปิโตรเคมี อุตสาหกรรมการทหาร และสาขาอื่น ๆ นี่คือแบรนด์ระดับชาติที่มีชื่อเสียงในประเทศจีน

พารามิเตอร์ผลิตภัณฑ์ของเช็ควาล์ว RVP 16

คุณลักษณะของผลิตภัณฑ์และการใช้งานเช็ควาล์ว RVP 16

คุณสมบัติ:

▶ การเชื่อมต่อแผ่นย่อย

▶ ปิดแบบไม่มีการรั่วไหลในทิศทางเดียว

แอปพลิเคชัน:

เช็ควาล์ว RVP 16 ส่วนใหญ่จะใช้ที่ทางออกของปั๊มเป็นวาล์วกันแรงดันและวาล์วบายพาส

รายละเอียดการผลิตเช็ควาล์ว RVP 16

เป็นโครงสร้างวาล์วก้านที่มีการสูญเสียแรงดันเล็กน้อย แผนภาพสัญลักษณ์และโครงสร้างดังภาพด้านล่าง เช็ควาล์ว RVP 16 นี้มีหน้าที่ปิดการไหลที่รั่วไหลในทิศทางเดียวและเพื่อให้ไหลฟรีในทิศทางตรงกันข้าม โดยพื้นฐานแล้วประกอบด้วยตัวเรือน (1) ก้านวาล์ว (2) สปริงอัด (3) และ เบาะนั่งแบบสปริง(4) ระยะเคลื่อนที่ของก้านวาล์ว (2) ซึ่งถูกกำหนดไว้บนเส้นผ่านศูนย์กลางภายนอก จะถูกจำกัดด้วยการหยุดแบบกลไก สปริงอัดในตัว (3) รองรับการเคลื่อนที่แบบปิด นอกจากนี้ สปริงอัด (3) จะยึดก้านวาล์ว (2) ไว้ในตำแหน่งปิด แม้ว่าจะไม่มีการไหลผ่านวาล์วก็ตาม

เครื่องหมาย

แผนภาพโครงสร้าง

1 ตัวโครง  2 ก้าน  3 สปริง  ④ เบาะนั่งแบบสปริง

ประกาศของเช็ควาล์ว RVP 16

1. ต้องกรองของเหลว ความละเอียดขั้นต่ำของตัวกรองคือ 20 ㎛

2. ต้องปิดผนึกถังและต้องติดตั้งตัวกรองอากาศที่ทางเข้าอากาศ

3. สินค้าที่ไม่มีซับเพลทเมื่อออกจากโรงงาน หากต้องการ กรุณาสั่งเป็นพิเศษ

4. สกรูยึดวาล์วต้องมีระดับความเข้มสูง (ชั้น 10.9) โปรดเลือกและใช้ตามพารามิเตอร์ที่ระบุไว้ในหนังสือตัวอย่าง

5. ความหยาบของพื้นผิวที่เชื่อมต่อกับวาล์วต้องเท่ากับ 0.8

6. พื้นผิวของชิ้นงานผสมพันธุ์ต้องมีขนาด 0.01/100 มม.
