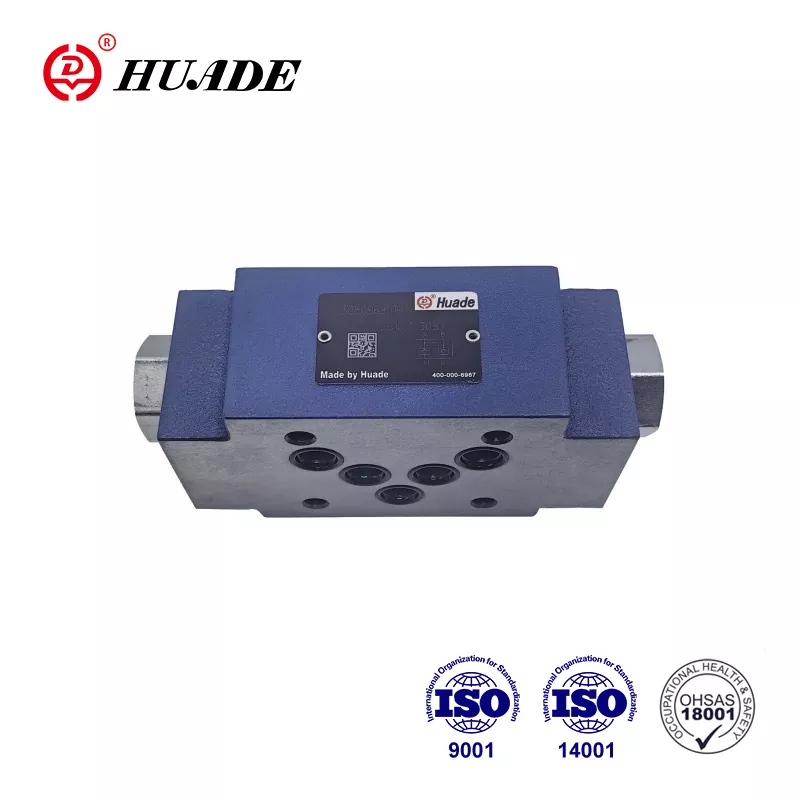

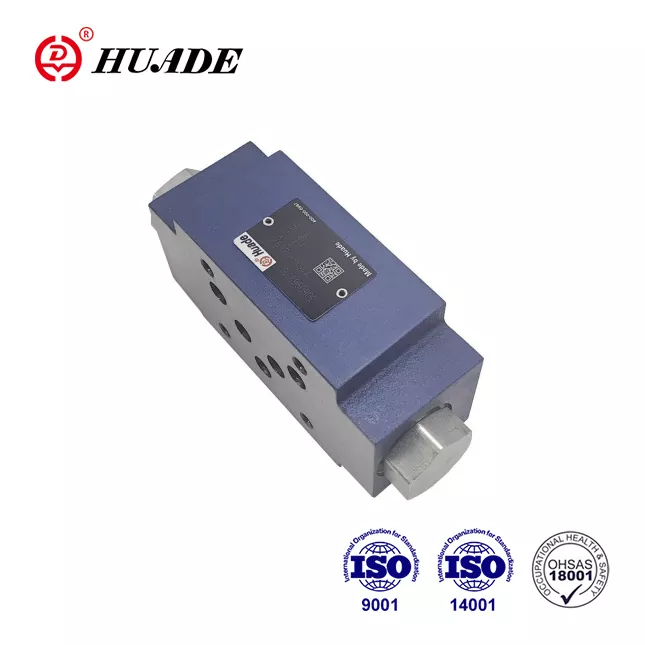

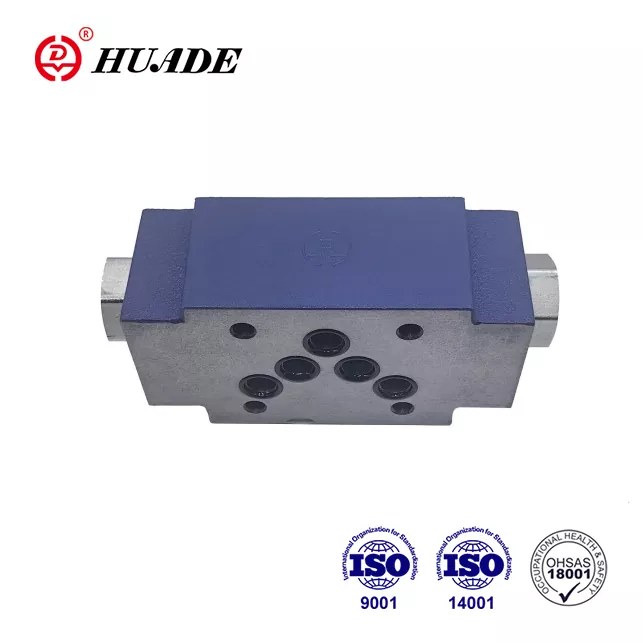

เช็ควาล์ว แซนด์วิชเพลท Z2S 10

uafilter จัดหาวาล์วตรวจสอบไฮดรอลิกHuade®เป็นหลักและซ่อมแซมระบบไฮดรอลิกเป็นเวลาหลายปีในประเทศจีน เราเป็นผู้จัดจำหน่ายในต่างประเทศเพียงรายเดียวที่ได้รับอนุญาตจาก Beijing Huade Hydraulic Industrial Group ตั้งแต่ปี 2023 ราคาของแผ่นแซนด์วิชเช็ควาล์ว Z2S 10 นี้สมเหตุสมผลกว่า เช็ควาล์วชนิดนี้ขายดีในจีนและต่างประเทศ วาล์วควบคุมทิศทางไฮดรอลิกของ Huade® แข่งขันกับผลิตภัณฑ์ที่มีชื่อเสียงซึ่งมีคุณภาพดีและราคาที่ต่ำกว่า เราให้ความสำคัญกับคุณภาพและความเป็นเลิศในการบริการด้วยวิศวกรที่มีประสบการณ์ซึ่งให้การสนับสนุนด้านเทคนิคอย่างทันท่วงที เรามุ่งมั่นที่จะร่วมมือกับองค์กรต่างๆ ทั่วโลกเพื่อความสำเร็จร่วมกัน

Huade ได้รวมเทคโนโลยีล้ำสมัยจาก Rexroth เนื่องจากประสบการณ์เจ็ดปีในการร่วมมือกับ Rexroth ตั้งแต่ปี 1979 เช็ควาล์ว Z2S 10 จาก Huade เป็นทางเลือกที่ราคาไม่แพงสำหรับซีรีส์เดียวกันจาก Rexroth Huade ได้ผ่านมาตรฐานสากล ได้แก่ ISO9001, ISO14001 และ OH SAS18001 เช็ควาล์ว Z2S 10 แต่ละตัวผ่านการทดสอบอย่างเข้มงวดก่อนออกจากโรงงานเพื่อให้มั่นใจถึงประสิทธิภาพที่เหนือกว่า วาล์วไฮดรอลิก Huade® ใช้กันอย่างแพร่หลายในเครื่องจักรทางวิศวกรรมและการก่อสร้าง โลหะวิทยา เครื่องมือกล การคุ้มครองสิ่งแวดล้อม การต่อเรือ การบินและอวกาศ การขนส่งทางรถไฟ ปิโตรเลียมและปิโตรเคมี อุตสาหกรรมการทหาร และสาขาอื่น ๆ เป็นแบรนด์ระดับชาติที่มีชื่อเสียงในประเทศจีน มีเทคโนโลยีที่ล้ำหน้ากว่าและมีความทนทานมากกว่าผลิตภัณฑ์ที่คล้ายคลึงกันในกลุ่มผลิตภัณฑ์นี้

พารามิเตอร์ผลิตภัณฑ์ของ Check Valve Sandwich Plate Z2S 10

ขนาด	6	10	16	22
Max.flow (ลิตร/นาที)	ถึง 60	ถึง 120	ถึง 300	ถึง 450
แรงดันใช้งานสูงสุด (MPa)	ถึง 31.5
แรงกดแคร็ก (MPa)	ดูเส้นโค้งลักษณะเฉพาะ
ทิศทาง	ดูสัญลักษณ์
อัตราส่วนพื้นที่	A1/A2=1:3	A1/A2=1:11.45	A1/A2=1:11.8	A1/A2=1:13.6
อัตราส่วนพื้นที่	A1/A2=1:3	A3/A2=1:2.86	A3/A2=1:2.8	A3/A2=1:2.8
ของเหลวความดัน	น้ำมันแร่ (สำหรับซีล NBR) หรือฟอสเฟตเอสเตอร์ (สำหรับซีล FPM)
ช่วงอุณหภูมิของเหลวความดัน (℃)	-30~+80
ช่วงความหนืด (mm2/s)	2.8 ถึง 500
น้ำหนัก (กก.)	ประมาณ 0.8	ประมาณ 3	ประมาณ 6.5	ประมาณ 12

คุณลักษณะของผลิตภัณฑ์และการใช้งานของ Check Valve Sandwich Plate Z2S 10

คุณสมบัติ:

▶ สำหรับใช้ในชุดประกอบซ้อนแนวตั้ง

▶ สำหรับการปิดพอร์ตบริการหนึ่งหรือสองพอร์ตโดยไม่มีการรั่วไหล

▶ รูปแบบการย้ายไปยัง Din 24 340 รูปแบบ A, ISO4401 และ CETOP - RP 121H

แอปพลิเคชัน:

เช็ควาล์ว Z2S ที่ดำเนินการนำร่องนี้ใช้สำหรับการติดตั้งซ้อนในแนวตั้ง สามารถปิดผนึกพอร์ตน้ำมันที่ใช้งานได้หนึ่งหรือสองพอร์ตโดยไม่มีการรั่วซึมตามความจำเป็น

ฟังก์ชั่น ส่วน และสัญลักษณ์ของ Check Valve Sandwich Plate Z2S 10

เช็ควาล์วชนิด Z2S 10 เป็นแบบแผ่นแซนวิช ใช้สำหรับการปิดพอร์ตบริการหนึ่งหรือสองพอร์ตโดยไม่มีการรั่วไหล แม้ว่าจะใช้เวลานานก็ตาม การไหลอิสระเกิดขึ้นจาก A1 ถึง A2 หรือ B1 ถึง B2 การไหลใน A1 B1 ทิศทางตรงกันข้ามถูกบล็อก เมื่อของไหลไหลจาก A1 ถึง A2 แกนม้วนสาย (1) จะถูกกดดันและถูกผลักไปทางขวา จึงเป็นการเปิดวาล์วก้านบอล (2) ซึ่งจากนั้นจะเปิดก้านวาล์ว (3) เพื่อให้แน่ใจว่าการปิดวาล์วถูกต้อง พอร์ตบริการ A2 B2 ของวาล์วทิศทางจะต้องเชื่อมต่อกับถังในตำแหน่งที่เป็นกลาง

สัญลักษณ์ของ Z2S
