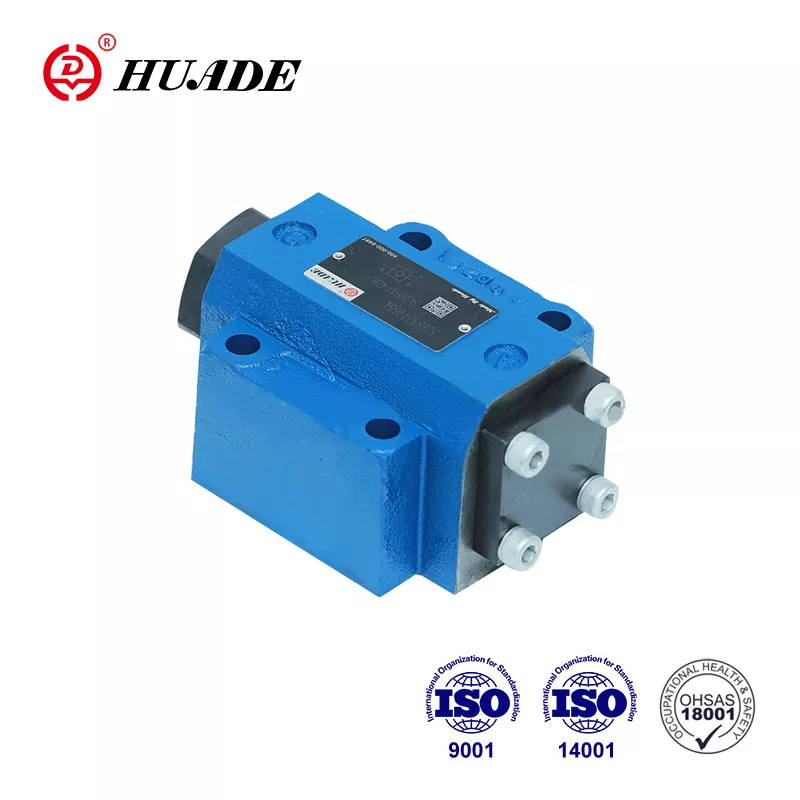

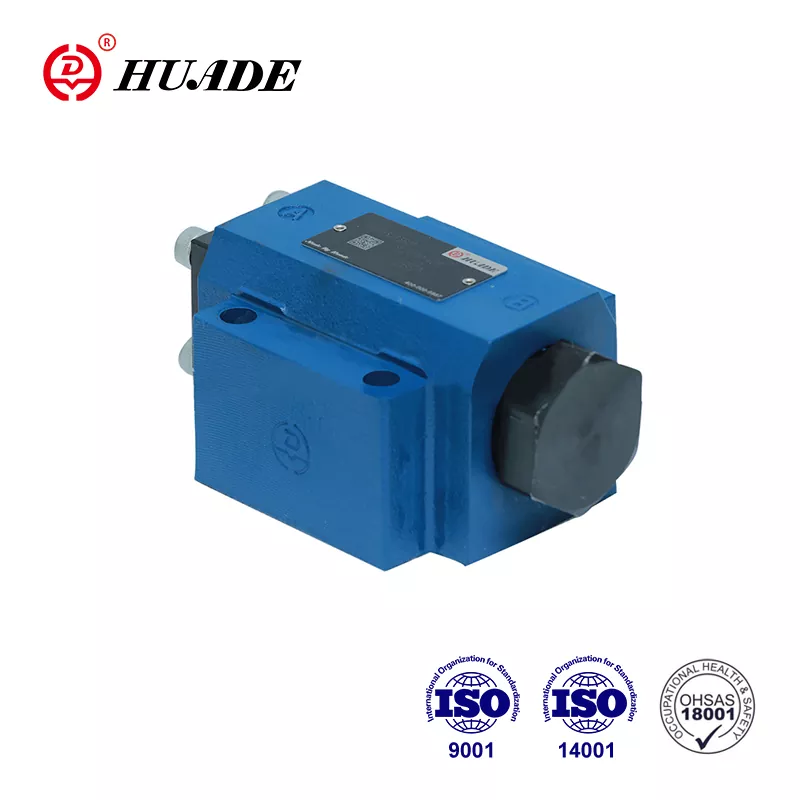

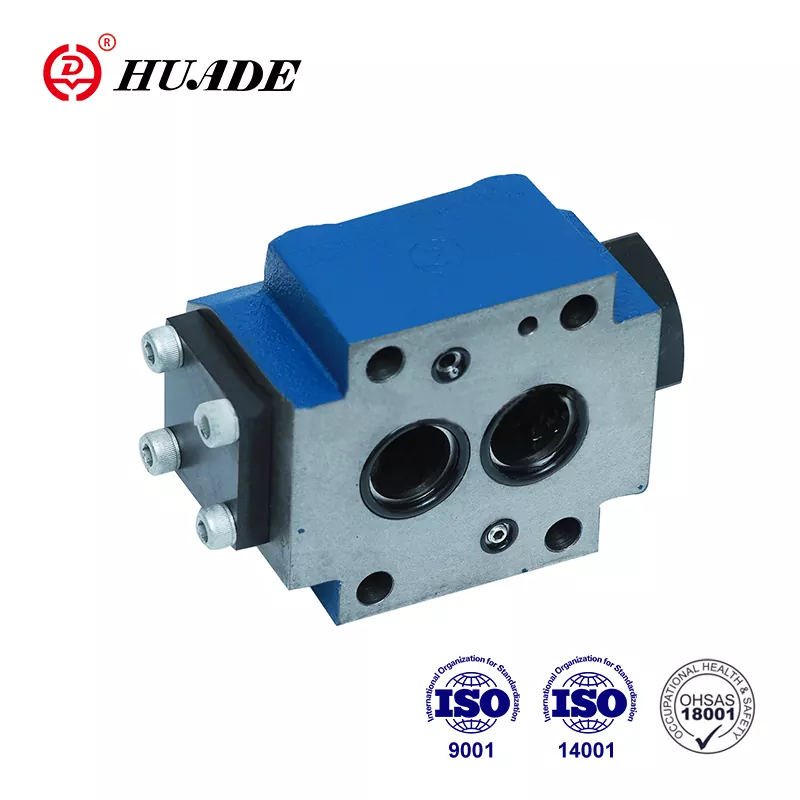

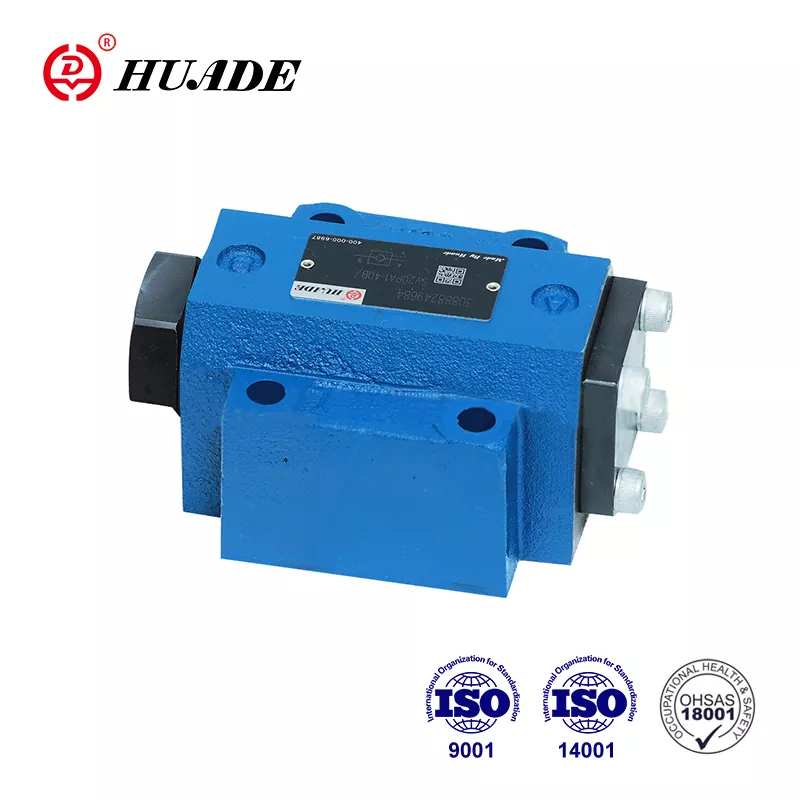

นำร่องเช็ควาล์ว SL

Huafilter เป็นบริษัทอุตสาหกรรมและการค้าแบบครบวงจร ธุรกิจหลักของเราคือการจัดหาวาล์วไฮดรอลิก Huade® และการซ่อมแซมระบบไฮดรอลิก เรารู้สึกเป็นเกียรติที่ได้เป็นตัวแทนในต่างประเทศเพียงรายเดียวของ Huade เรารับประกันคุณภาพของ Pilot Operated Check Valve SL ที่เราจำหน่ายเป็นเวลาหนึ่งปี มีเทคโนโลยีที่ล้ำหน้ากว่าและมีความทนทานมากกว่าผลิตภัณฑ์ที่คล้ายคลึงกันในกลุ่มผลิตภัณฑ์นี้ เช็ควาล์วของเราได้มาตรฐานสากลมาโดยตลอด เราให้ความสำคัญกับคุณภาพและความเป็นเลิศในการบริการด้วยวิศวกรที่มีประสบการณ์ซึ่งสามารถให้บริการเลือกผลิตภัณฑ์ Rexroth® ทดแทนได้ เรามุ่งมั่นที่จะร่วมมือกับองค์กรต่างๆ ทั่วโลกเพื่อความสำเร็จร่วมกัน

Huade เป็นแบรนด์ที่มีชื่อเสียงในประเทศจีน หลังจากก่อตั้งขึ้น บริษัทมีประสบการณ์ความร่วมมือระยะยาวกับ Rexroth สองครั้ง สามารถแทนที่ซีรี่ส์ SL ที่นำเสนอโดย Rexroth ได้อย่างสมบูรณ์ ราคามีความสมเหตุสมผลมากขึ้น เช็ควาล์ว Huade® ซีรีย์ SL มีความสามารถในการแข่งขันด้วยคุณภาพดีและราคาที่ต่ำกว่า Huade ให้ความสำคัญกับคุณภาพเป็นอย่างมาก โรงงานได้ผ่านมาตรฐาน ISO9001, ISO14001 และ OH SAS18001 วาล์วไฮดรอลิกของ Huade ถูกนำมาใช้กันอย่างแพร่หลายในอุตสาหกรรมการทหารและสาขาอื่นๆ เนื่องจากประสิทธิภาพที่เหนือกว่า เช็ควาล์ว Huade® ทั้งหมดจะบรรจุในกล่องมาตรฐานพร้อมบรรจุภัณฑ์พลาสติกกันน้ำ

พารามิเตอร์ผลิตภัณฑ์ของ Pilot Operated Check Valve SL

ข้อมูลทางเทคนิค
สไตล์		10	16	20	25	30
น้ำหนัก	การติดตั้งแผ่นย่อย (กก.)	1.8	-	4.7	-	7.8
	การเชื่อมต่อแบบเกลียว (กก.)	2.1	5.4	5.4	10	10
ตำแหน่งการติดตั้ง (㎫)		ไม่จำเป็น
ทิศทางการไหล (㎫)		จาก A ถึง B เป็นอิสระ จาก B ถึง A ผ่านช่องเปิด
แรงดันใช้งานสูงสุด(㎫)		0.5~315
ควบคุมความดัน สูงสุด (㎫)		0.5~315
ควบคุมระดับเสียง - พอร์ต X (cm3)		2.5	10.8	10.8	19.27	19.27
ควบคุมระดับเสียง - พอร์ต Y (cm3)		2	9.6	9.6	17.5	17.5
พื้นที่ควบคุม - พื้นที่ A1 (cm3)		1.3	3.46	3.46	5.72	5.72
-พื้นที่ A2 (cm3)		0.33	0.7	0.7	1.33	1.33
-พื้นที่ A3 (cm3)		3.8	10.17	10.17	16.61	16.61
-พื้นที่ A4 (cm3)		0.79	1.13		1.54	1.54
ของเหลวความดัน		น้ำมันแร่ (สำหรับซีล NBR) หรือฟอสเฟตเอสเตอร์ (สำหรับซีล FPM)
ช่วงอุณหภูมิของเหลวความดัน (℃)		-30~+80
ช่วงความหนืด (mm2/s)		2.8 ถึง 500

คุณสมบัติผลิตภัณฑ์ของเช็ควาล์วที่ดำเนินการนำร่อง SL

คุณสมบัติ:

▶ เช็ควาล์วควบคุมโดยของเหลว

▶ สำหรับการติดตั้งเพลทย่อย รูปแบบการติดตั้งเป็น DIN 24 340

▶ การเชื่อมต่อแผ่นย่อยหรือแบบเกลียวสกรู

▶ มีหรือไม่มีพอร์ตรั่ว

▶ มีหรือไม่มีการเปิดล่วงหน้า

▶ พิมพ์ด้วยการบีบอัดแบบเปิดล่วงหน้า

▶ แรงกดเปิด 4 ระดับ

▶ การย้ายรูปแบบไปยัง Din 24 340 จาก A, 1SO 4401 และ CETOP- RP 121H

ฟังก์ชั่น ส่วน และสัญลักษณ์ของวาล์วตรวจสอบที่ดำเนินการนำร่อง SL

เช็ควาล์ว SL เป็นเช็ควาล์วควบคุมด้วยไฮดรอลิกแบบก้านสูบ ซึ่งอาจเปิดเพื่อให้ต่ำไปในทิศทางใดทิศทางหนึ่งก็ได้

วาล์วเหล่านี้ใช้สำหรับแยกวงจรการทำงานภายใต้แรงดัน เพื่อป้องกันโหลดลดลงเมื่อเกิดการแตกหักของสายหรือต่อการเคลื่อนที่คืบคลานของแอคทูเอเตอร์ที่ล็อคแบบไฮดรอลิก

โดยพื้นฐานแล้ววาล์วเหล่านี้ประกอบด้วยตัวเรือน (1), ก้านวาล์ว (2), สปริงอัด (3), แกนควบคุม (4) เช่นเดียวกับการเปิดล่วงหน้า เช่น บอลวาล์วก้าน (5) เป็นทางเลือก

วาล์วช่วยให้การไหลอย่างอิสระจาก A ไปยัง B ในทิศทางสวนทางที่ก้านวาล์ว (2) จะถูกยึดไว้บนที่นั่งโดยแรงดันของระบบ นอกเหนือจากแรงสปริง

ผ่านการเชื่อมต่อแรงดันที่พอร์ตควบคุม X ลูกสูบควบคุม (4) จะถูกเลื่อนไปทางขวา เพื่อดันก้าน (2) ออกจากที่นั่ง ตอนนี้วาล์วอาจมีการไหลจาก B ไป A ด้วย

เพื่อให้แน่ใจว่าการเปิดวาล์วอย่างเหมาะสมผ่านลูกสูบควบคุม (4) จำเป็นต้องมีแรงดันควบคุมขั้นต่ำที่แน่นอน

แบบ SL..A..(แบบเปิดล่วงหน้า ตอนที่ 1)

วาล์วนี้มีช่องเปิดล่วงหน้าเพิ่มเติม ผ่านการเชื่อมต่อแรงดันที่พอร์ตควบคุม X ลูกสูบควบคุม (4) จะถูกผลักไปทางขวา

ขั้นแรกให้ดันลูกบอล (5) จากนั้นจึงดันก้าน (2) ออกจากที่นั่ง ตอนนี้วาล์วอาจมีการไหลจาก B ไปยัง A เนื่องจากการเปิดล่วงหน้า จึงมีการบีบอัดของของไหลที่ลดลงภายใต้แรงดัน เพื่อหลีกเลี่ยงแรงกดทับที่อาจเกิดขึ้นได้

แบบ SL... (มีรูรั่ว ส่วนที่ 2)

การทำงานของวาล์วนี้โดยพื้นฐานแล้วจะเหมือนกับวาล์ว SV ความแตกต่างคือพอร์ตการรั่วไหลเพิ่มเติม Y ด้วยเหตุนี้พื้นที่วงแหวนของลูกสูบควบคุม (4) จึงถูกแยกออกจากพอร์ต A

แรงดันที่พอร์ต A ส่งผลต่อพื้นที่ A4 ของลูกสูบควบคุม (4) เท่านั้น

สัญลักษณ์ของ SL
