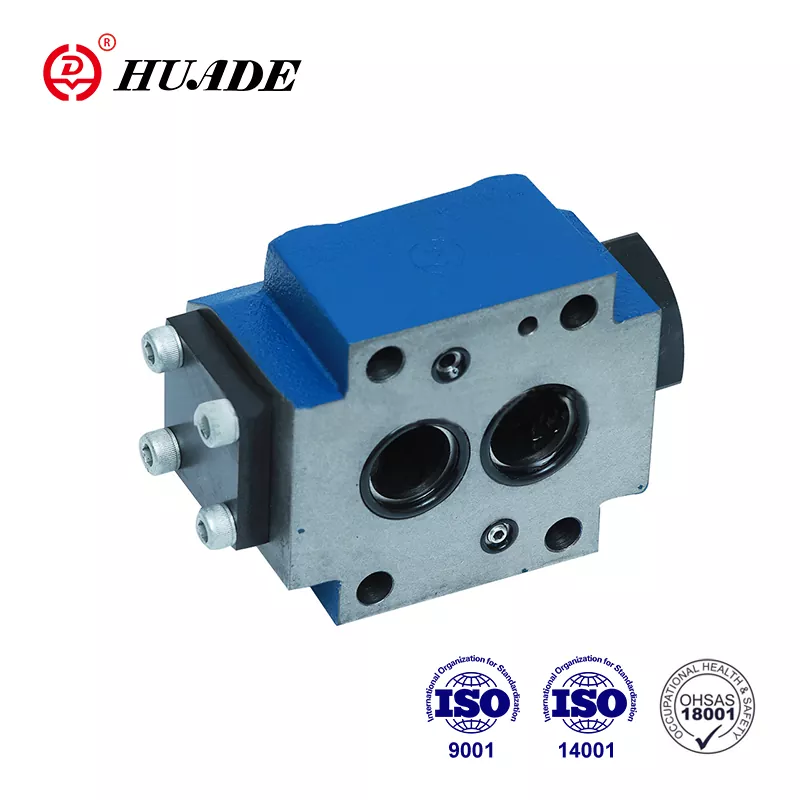

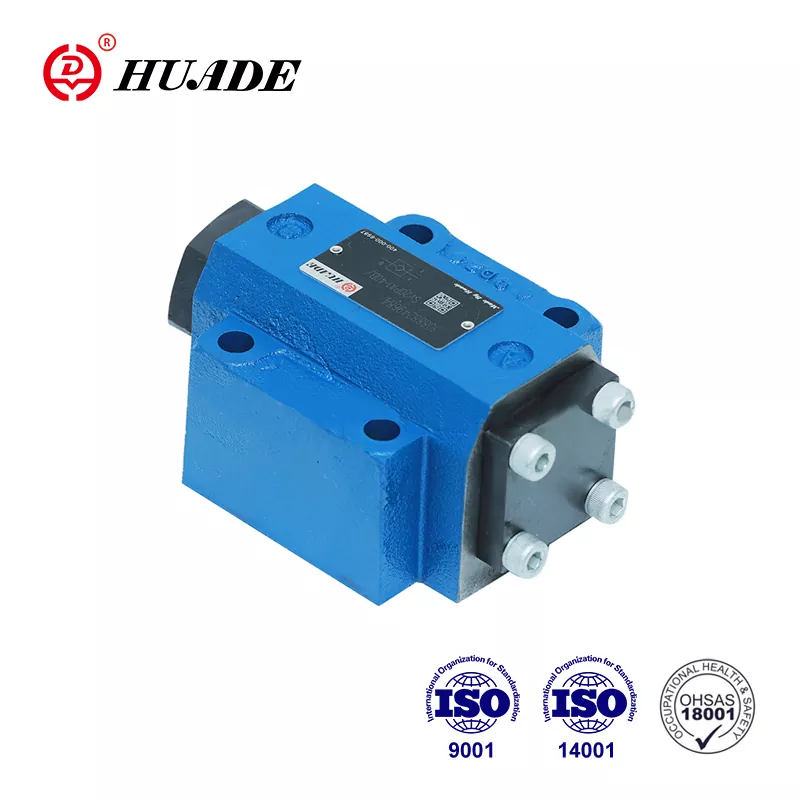

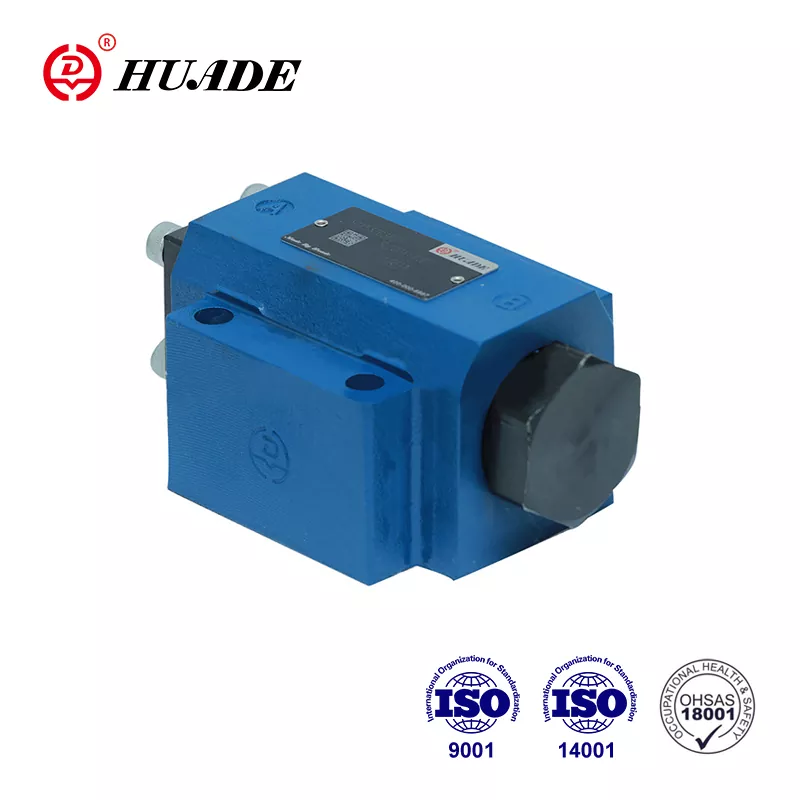

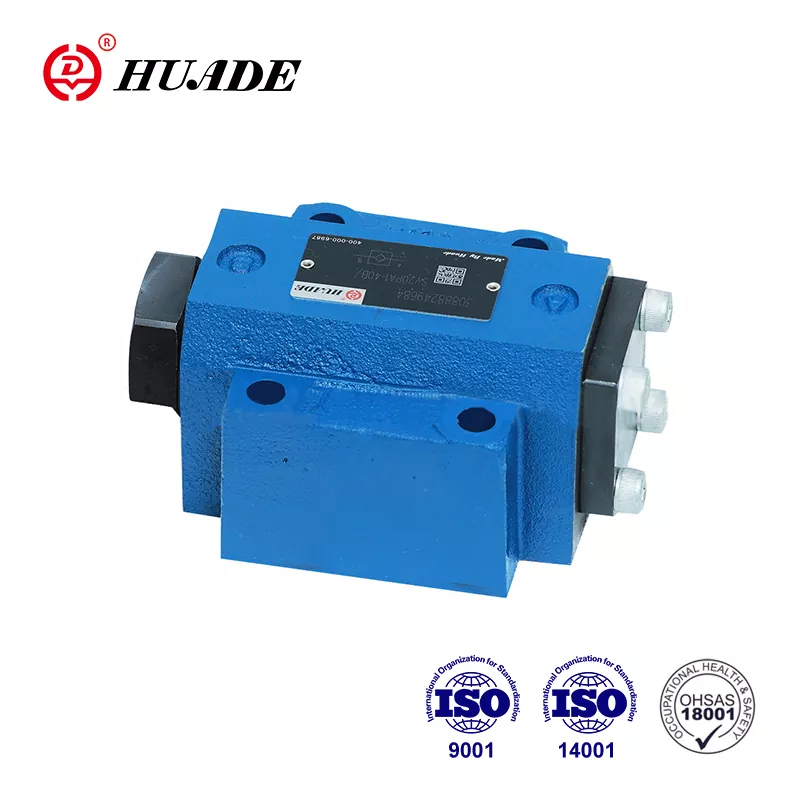

เช็ควาล์วแบบควบคุมด้วยไพล็อต SV

ธุรกิจหลักของ Huafilter คือการจัดหาวาล์วควบคุมทิศทางไฮดรอลิก Huade® และการซ่อมแซมระบบไฮดรอลิกเป็นเวลาหลายปีในประเทศจีน เรากลายเป็นบริษัทจัดจำหน่ายในต่างประเทศเพียงแห่งเดียวที่ได้รับอนุญาตของ Beijing Huade Hydraulic Industrial Group ในปี 2023 เช็ควาล์วของเราได้มาตรฐานสากลมาโดยตลอด เรามั่นใจว่าคุณภาพของ Pilot Operated Check Valve SV ตรงตามความต้องการของลูกค้า เรามีบริการหลังการขายที่ดีพร้อมวิศวกรที่มีประสบการณ์คอยให้ความช่วยเหลือด้านเทคนิคอย่างทันท่วงที ติดต่อเราเพื่อขอผลิตภัณฑ์ไฮดรอลิกที่คุ้มค่าและเชื่อถือได้และบริการชั้นเลิศ

หลังจากก่อตั้ง Huade ก็ร่วมมือกับ Rexroth สองครั้ง เช็ควาล์ว Huade® SV เป็นสิ่งทดแทนราคาไม่แพงสำหรับผลิตภัณฑ์ซีรีส์เดียวกันของ Rexroth สามารถแข่งขันกับผลิตภัณฑ์ที่มีชื่อเสียงซึ่งมีคุณภาพดีและราคาที่ต่ำกว่า โรงงานได้ผ่านมาตรฐาน ISO9001, ISO14001 และ OH SAS18001 เป็นแบรนด์ระดับชาติที่มีชื่อเสียงในประเทศจีน ภายในระยะเวลารับประกันสามารถซ่อมแซมได้ฟรี เช็ควาล์วทั้งหมดผ่านการทดสอบอย่างเข้มงวดก่อนออกจากโรงงานเพื่อให้มั่นใจถึงประสิทธิภาพที่เหนือกว่าและมีเสถียรภาพ วาล์วไฮดรอลิก Huade® ใช้กันอย่างแพร่หลายในอุตสาหกรรมการทหารและสาขาอื่นๆ เนื่องจากประสิทธิภาพที่เหนือกว่า

พารามิเตอร์ผลิตภัณฑ์ของ Pilot Operated Check Valve SV

ข้อมูลทางเทคนิค
สไตล์		10	16	20	25	30
น้ำหนัก	การติดตั้งแผ่นย่อย (กก.)	1.8	-	4.7	-	7.8
	การเชื่อมต่อแบบเกลียว (กก.)	2.1	5.4	5.4	10	10
ตำแหน่งการติดตั้ง (MPa)		ไม่จำเป็น
ทิศทางการไหล (MPa)		จาก A ถึง B เป็นอิสระ จาก B ถึง A ผ่านช่องเปิด
ความดันใช้งานสูงสุด(MPa)		0.5~315
แรงดันควบคุมสูงสุด (MPa)		0.5~315
ควบคุมระดับเสียง - พอร์ต X (cm3)		2.5	10.8	10.8	19.27	19.27
พื้นที่ควบคุม - พื้นที่ A1 (cm3)		1.3	3.46	3.46	5.72	5.72
-พื้นที่ A2 (cm3)		0.33	0.7	0.7	1.33	1.33
-พื้นที่ A3 (cm3)		3.8	10.17	10.17	16.61	16.61
-พื้นที่ A4 (cm3)		0.79	1.13		1.54	1.54
ของเหลวความดัน		น้ำมันแร่ (สำหรับซีล NBR) หรือฟอสเฟตเอสเตอร์ (สำหรับซีล FPM)
ช่วงอุณหภูมิของเหลวความดัน (℃)		-30~+80
ช่วงความหนืด (mm2/s)		2.8 ถึง 500

คุณลักษณะของผลิตภัณฑ์และการใช้งานของเช็ควาล์วที่ดำเนินการนำร่อง SV

คุณสมบัติ:

▶ เช็ควาล์วควบคุมโดยของเหลว

▶ สำหรับการติดตั้งเพลทย่อย รูปแบบการติดตั้งเป็น DIN 24 340

▶ การเชื่อมต่อแผ่นย่อยหรือแบบเกลียวสกรู

▶ มีหรือไม่มีพอร์ตรั่ว

▶ มีหรือไม่มีการเปิดล่วงหน้า

▶ พิมพ์ด้วยการบีบอัดแบบเปิดล่วงหน้า

▶ แรงกดเปิด 4 ระดับ

▶ การย้ายรูปแบบไปยัง Din 24 340 จาก A, 1SO 4401 และ CETOP- RP 121H

แอปพลิเคชัน:

เช็ควาล์วแบบควบคุมด้วยไพล็อต SV ใช้สำหรับการแยกวงจรการทำงานภายใต้แรงดัน เพื่อป้องกันการลดโหลดเมื่อเกิดการแตกหักของสาย หรือต่อการเคลื่อนที่คืบคลานของแอคชูเอเตอร์ที่ล็อคแบบไฮดรอลิก

ฟังก์ชั่น, ส่วน, สัญลักษณ์ของ Pilot Operated Check Valve SV

เช็ควาล์ว SV เป็นเช็ควาล์วควบคุมด้วยไฮดรอลิกแบบก้านสูบซึ่งสามารถเปิดได้เพื่อให้ต่ำไปในทิศทางใดทิศทางหนึ่ง

โดยพื้นฐานแล้ววาล์วเหล่านี้ประกอบด้วยตัวเรือน (1), ก้านวาล์ว (2), สปริงอัด (3), แกนควบคุม (4) เช่นเดียวกับการเปิดล่วงหน้า เช่น บอลวาล์วก้าน (5) เป็นทางเลือก

วาล์วช่วยให้การไหลอย่างอิสระจาก A ไปยัง B ในทิศทางสวนทางที่ก้านวาล์ว (2) จะถูกยึดไว้บนที่นั่งโดยแรงดันของระบบ นอกเหนือจากแรงสปริง

ผ่านการเชื่อมต่อแรงดันที่พอร์ตควบคุม X ลูกสูบควบคุม (4) จะถูกเลื่อนไปทางขวา เพื่อดันก้าน (2) ออกจากที่นั่ง ตอนนี้วาล์วอาจมีการไหลจาก B ไป A ด้วย

เพื่อให้แน่ใจว่าการเปิดวาล์วอย่างเหมาะสมผ่านลูกสูบควบคุม (4) จำเป็นต้องมีแรงดันควบคุมขั้นต่ำที่แน่นอน

แบบ SV..A..(แบบเปิดล่วงหน้า ตอนที่ 1)

วาล์วนี้มีช่องเปิดล่วงหน้าเพิ่มเติม ผ่านการเชื่อมต่อแรงดันที่พอร์ตควบคุม X ลูกสูบควบคุม (4) จะถูกผลักไปทางขวา

ขั้นแรกให้ดันลูกบอล (5) จากนั้นจึงดันก้าน (2) ออกจากที่นั่ง ตอนนี้วาล์วอาจมีการไหลจาก B ไปยัง A เนื่องจากการเปิดล่วงหน้า จึงมีการบีบอัดของของไหลที่ลดลงภายใต้แรงดัน เพื่อหลีกเลี่ยงแรงกดทับที่อาจเกิดขึ้นได้

สัญลักษณ์ของเอสวี
