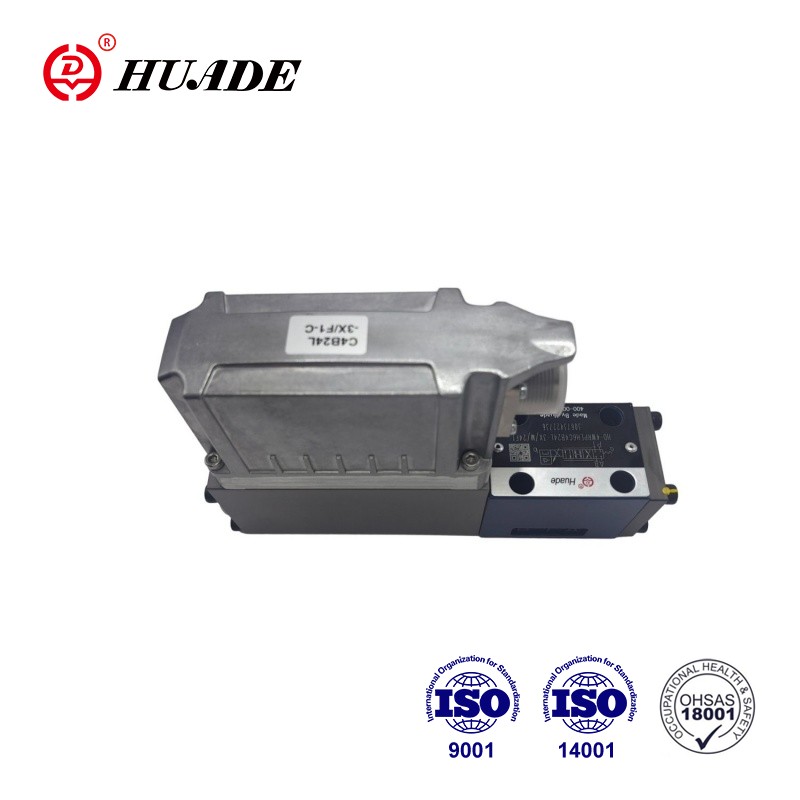

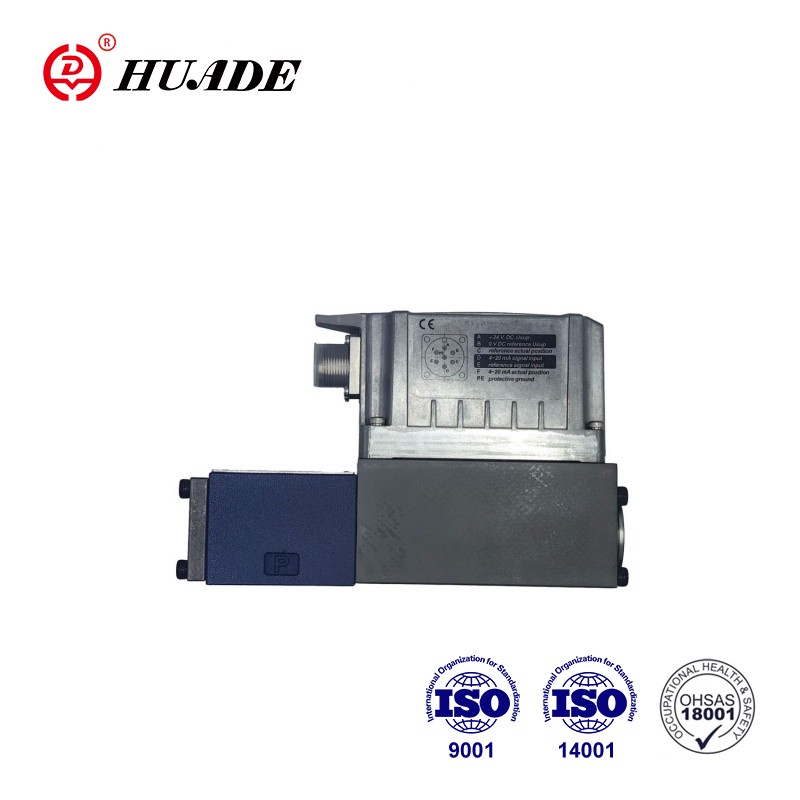

วาล์วประเภท 4WRPEH 6-3X เป็นวาล์วควบคุมทิศทางแบบควบคุมโดยตรงพร้อมการตอบสนองตำแหน่งทางไฟฟ้าและอุปกรณ์อิเล็กทรอนิกส์ในตัว (OBE) เซอร์โววาล์วควบคุมทิศทางตามสัดส่วน 4WRPEH 6-3X เป็นวาล์วควบคุมที่มีความแม่นยำสูงที่ผสมผสานเทคโนโลยีตามสัดส่วนเข้ากับเทคโนโลยีเซอร์โว 4WRPEH 6-3X ใช้กันอย่างแพร่หลายในการไหลของกระบวนการและการทำงานของอุปกรณ์ต่างๆ เช่น ระบบไฮดรอลิกในอุตสาหกรรมปิโตรเลียม เคมี โลหะวิทยา และอุตสาหกรรมอื่นๆ เพื่อควบคุมการไหลของกระบวนการและการทำงานของอุปกรณ์ต่างๆ
| ข้อมูลทางเทคนิค | ||
| ทั่วไป | ||
| ประเภทของการเชื่อมต่อ | การติดตั้งแผ่นย่อย | |
| รูปแบบการพอร์ต | ISO 4401-03-02-0-05 | |
| น้ำหนัก (กก.) | 2.9 | |
| ตำแหน่งการติดตั้ง | ใดๆ | |
| ช่วงอุณหภูมิแวดล้อม (°C) | –20 … +60 | |
| อุณหภูมิในการขนส่ง(°C) | –30 … +80 | |
| ระยะเวลาการเก็บรักษาสูงสุด (ปี) | 1 | |
| ความชื้นสัมพัทธ์สูงสุด (ไม่มีการควบแน่น) (%) | 95 | |
| ระดับการป้องกันตามมาตรฐาน EN 60529 | IP65 (หากใช้ขั้วต่อผสมพันธุ์ที่ติดตั้งอย่างเหมาะสมและถูกต้อง) | |
| อุณหภูมิพื้นผิวสูงสุด (°C) | 150 | |
| ค่า MTTFD ตามมาตรฐาน EN ISO 13849 (ปี) | 150 (สำหรับรายละเอียดเพิ่มเติมดูเอกสารข้อมูล 08012) | |
| การทดสอบตามมาตรฐาน DIN EN 60068-2-6 | ▶ ไม่มีแผ่นกันสะเทือน | 10 ... 2000 Hz / สูงสุด 10 กรัม / 10 รอบ / 3 แกน |
| ▶ พร้อมแผ่นกันสะเทือน 1) | 10 ... 2000 Hz / สูงสุด 10 กรัม / 10 รอบ / 3 แกน | |
| การทดสอบเสียงรบกวนตามมาตรฐาน DIN EN 60068-2-64 | ▶ไม่มีแผ่นกันสะเทือน | 20 … 2000 Hz / 10 gRMS / สูงสุด 30 กรัม / 30 นาที / 3 แกน |
| ▶ พร้อมแผ่นกันสะเทือน 1) | 20 ... 2000 Hz / 10 gRMS / 30 g สูงสุด / 24 ชม. / 3 แกน | |
| แรงกระแทกขณะขนส่งตามมาตรฐาน DIN EN 60068-2-27 | ▶ ไม่มีแผ่นกันสะเทือน | 15 กรัม / 11 ms / 3 ช็อต / 3 แกน |
| ▶ พร้อมแผ่นกันสะเทือน 1) | 15 กรัม / 11 ms / 3 ช็อต / 3 แกน | |
| กันกระแทกตามมาตรฐาน DIN EN 60068-2-27 | ▶ พร้อมแผ่นกันสะเทือน 1) | 35 กรัม / 6 มิลลิวินาที / 1,000 ช็อต / 3 แกน |
| ความสอดคล้อง | ▶ CE ตามคำสั่ง EMC 2014/30/EU ผ่านการทดสอบตาม | EN 61000-6-2 และ EN 61000-6-3 |
| ▶ คำสั่ง RoHS | 2011/65/สหภาพยุโรป | |
| ไฮดรอลิก | ||||||
| แรงดันใช้งานสูงสุด | ▶ พอร์ต A, B, P (บาร์) | 350 | ||||
| ▶ พอร์ต T (บาร์) | 250 | |||||
| น้ำมันไฮดรอลิก | ดูตารางในหน้า 7 | |||||
| ช่วงความหนืด | ▶ แนะนำ (มม.2/วินาที) | 20 … 100 | ||||
| ▶ สูงสุดที่ยอมรับได้ (mm2/s) | 10 … 800 | |||||
| ช่วงอุณหภูมิของน้ำมันไฮดรอลิก (ไหลผ่าน) (°C) | -20 … +70 | |||||
| ระดับการปนเปื้อนสูงสุดของน้ำมันไฮดรอลิกที่ยอมรับได้ ระดับความสะอาดตามมาตรฐาน ISO 4406 (c) | รุ่นที่ 18/16/56 3) | |||||
| อัตราการไหล (∆p = 35 บาร์ต่อขอบควบคุม) 4) (ลิตร/นาที) | 4 | 12 | 15 | 24/25 | 40 | |
| ข้อจำกัดการใช้งาน (∆p) เกี่ยวกับการเปลี่ยนไปใช้ระบบป้องกันความผิดพลาด (ค่าใช้กับขอบสรุป) | ▶ สัญลักษณ์ C3, C5, C (แถบ) | 350 | 350 | 350 | 350 | 160 |
| ▶ สัญลักษณ์ C1, C4 (แถบ) | 350 | 350 | 280 | 250 | 100 | |
คุณสมบัติ:
▶เชื่อถือได้ - การออกแบบที่ได้รับการพิสูจน์แล้วและแข็งแกร่ง
▶ปลอดภัย - ตำแหน่งที่ไม่ปลอดภัยของสปูลควบคุมในสภาวะปิดเครื่อง
▶ประหยัดพลังงาน - ไม่ต้องใช้น้ำมันนำร่อง
▶คุณภาพสูง - ควบคุมสปูลและปลอกหุ้มด้วยคุณภาพเซอร์โว
▶ยืดหยุ่น - เหมาะสำหรับตำแหน่ง ความเร็ว และการควบคุมแรงดัน
▶แม่นยำ - ความไวในการตอบสนองสูงและฮิสเทรีซิสน้อย
▶อินเทอร์เฟซ IO-Link เป็นทางเลือก การใช้วาล์วที่มี IO-Link เป็นส่วนประกอบปิดจนถึงหมวดหมู่ 3, PL d ตามมาตรฐาน EN 13849-1
แอปพลิเคชัน:
เซอร์โววาล์วควบคุมทิศทางตามสัดส่วน 4WRPEH 6-3X ถูกนำมาใช้กันอย่างแพร่หลายในด้านระบบอัตโนมัติทางอุตสาหกรรม กังหันลม การควบคุมเครื่องมือกล เครื่องจักรวิศวกรรม การบินและอวกาศ การต่อเรือ และวิศวกรรมทางทะเล
การตั้งค่า
วาล์วตอบสนองสูง HD-4WRPEH ส่วนใหญ่ประกอบด้วย:
▶ ตัวเรือนวาล์วพร้อมสปูลควบคุมและปลอกหุ้มในคุณภาพเซอร์โว (1)
▶ ควบคุมโซลินอยด์ด้วยทรานสดิวเซอร์ตำแหน่ง (2)
(เป็นทางเลือกที่มีเมมเบรนป้องกันอิเล็กทรอนิกส์ (5))
▶ ระบบอิเล็กทรอนิกส์ออนบอร์ด (OBE) (3) พร้อมอินเทอร์เฟซอะนาล็อกหรือ IO-Link (4) (เป็นทางเลือกที่มีระบบหน่วง
จาน (6))
การทำงาน
ระบบอิเล็กทรอนิกส์ในตัว (OBE) จะเปรียบเทียบค่าคำสั่งที่ระบุกับค่าตำแหน่งจริง ในกรณีที่การควบคุมเบี่ยงเบน โซลินอยด์สโตรคจะทำงาน เนื่องจากแรงโซลินอยด์ที่เปลี่ยนแปลง แกนหมุนควบคุมจึงถูกปรับให้ชิดกับสปริง ส่วนตัดขวางของสปูลระยะชัก/ควบคุมจะถูกควบคุมตามสัดส่วนกับค่าคำสั่ง ในกรณีที่ตั้งค่าคำสั่งล่วงหน้าเป็น 0 ระบบอิเล็กทรอนิกส์จะปรับแกนหมุนควบคุมกับสปริงไปที่ตำแหน่งตรงกลาง ในสภาวะปิดใช้งาน สปริงจะไม่ถูกดึงจนสุด และวาล์วอยู่ในตำแหน่งที่ปลอดภัยเมื่อเกิดเหตุขัดข้อง
ฟังก์ชั่นความปลอดภัย (การปิด IO-Link)
ด้วยการปิดแรงดันไฟฟ้าที่ IO-Link master (Class B-Port) พิน 2 และ 5 วาล์ว IO-Link จึงสามารถปิดได้อย่างปลอดภัย หลังจากปิดแรงดันไฟฟ้า สปูลควบคุมของวาล์วจะถูกตั้งค่าไปที่ตำแหน่งที่ปลอดภัยเมื่อเกิดข้อผิดพลาด เพื่อที่จะรับประกันข้อกำหนดเบื้องต้นของระบบไฮดรอลิกสำหรับการปิดเครื่องอย่างปลอดภัย จะต้องพิจารณาการทับซ้อนกันของแกนม้วน/ปลอกควบคุมด้วย
การทับซ้อนที่เพียงพอรับประกันด้วยสัญลักษณ์ C3, C5, C4 และ C1
การปิดระบบอย่างปลอดภัยไม่ได้เป็นส่วนหนึ่งของวาล์ว IO-Link และต้องคำนึงถึงการออกแบบเครื่องจักรที่ปลอดภัยด้วย
ควบคุมการปิดโซลินอยด์
ในกรณีที่เกิดข้อผิดพลาดต่อไปนี้ โซลินอยด์ควบคุมจะถูกตัดพลังงานโดยอุปกรณ์อิเล็กทรอนิกส์ในตัว (OBE) และแกนหมุนควบคุมได้รับการตั้งค่าให้อยู่ในตำแหน่งที่ปลอดภัยเมื่อเกิดเหตุขัดข้อง:
▶ ลดลงต่ำกว่าแรงดันไฟฟ้าขั้นต่ำ
▶ เฉพาะที่อินเทอร์เฟซ "F1" เท่านั้น:
– ต่ำกว่าค่าคำสั่งกระแสต่ำสุดที่ 2 mA (รวมถึงการแยกสายเคเบิลของบรรทัดค่าคำสั่ง (ลูปกระแส))
▶ เฉพาะที่อินเทอร์เฟซ "L1" เท่านั้น:
– เปิดใช้งานการไม่ใช้งาน การหยุดชะงักของการสื่อสาร (สุนัขเฝ้าบ้าน)
– ในกรณีที่เกิดข้อผิดพลาด IO-Link ภายใน
▶ เฉพาะที่อินเทอร์เฟซ "C6" เท่านั้น:
– นอกจากนี้ ปล่อยไม่ได้ใช้งาน
แผ่นกันสะเทือน "D"
แผ่นหน่วงจะลดแอมพลิจูดของการเร่งความเร็วบนอุปกรณ์อิเล็กทรอนิกส์ออนบอร์ด (ความถี่ >300 Hz)
สังเกต:
ไม่แนะนำให้ใช้แผ่นแดมป์สำหรับการใช้งานที่มีการกระตุ้นด้วยความถี่ต่ำเป็นส่วนใหญ่
เมมเบรนป้องกันอิเล็กทรอนิกส์ "-967"
เพื่อป้องกันการก่อตัวของคอนเดนเสทในตัวเครื่องของอุปกรณ์อิเล็กทรอนิกส์ในตัว (OBE) คุณสามารถใช้เมมเบรนป้องกันอิเล็กทรอนิกส์ (5) ได้
แนะนำสำหรับการใช้งานนอกสภาวะมาตรฐานอุตสาหกรรมที่มีความชื้นในอากาศโดยรอบสูงและการเปลี่ยนแปลงอุณหภูมิตามรอบที่สำคัญ (เช่น กลางแจ้ง)
สัญลักษณ์ของ เซอร์โววาล์วทิศทางตามสัดส่วน 4WRPEH 6-3X
