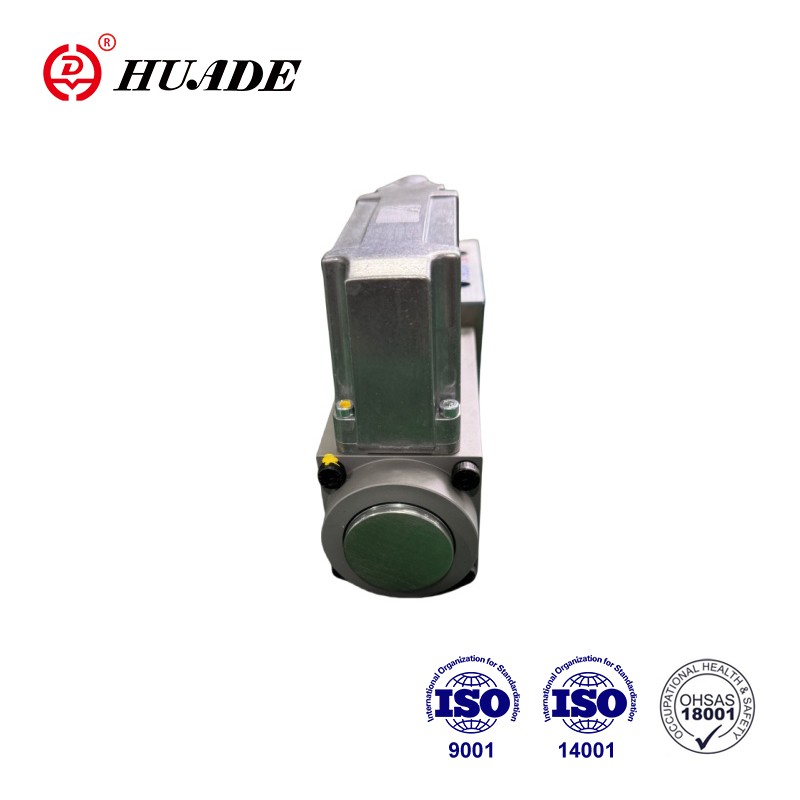

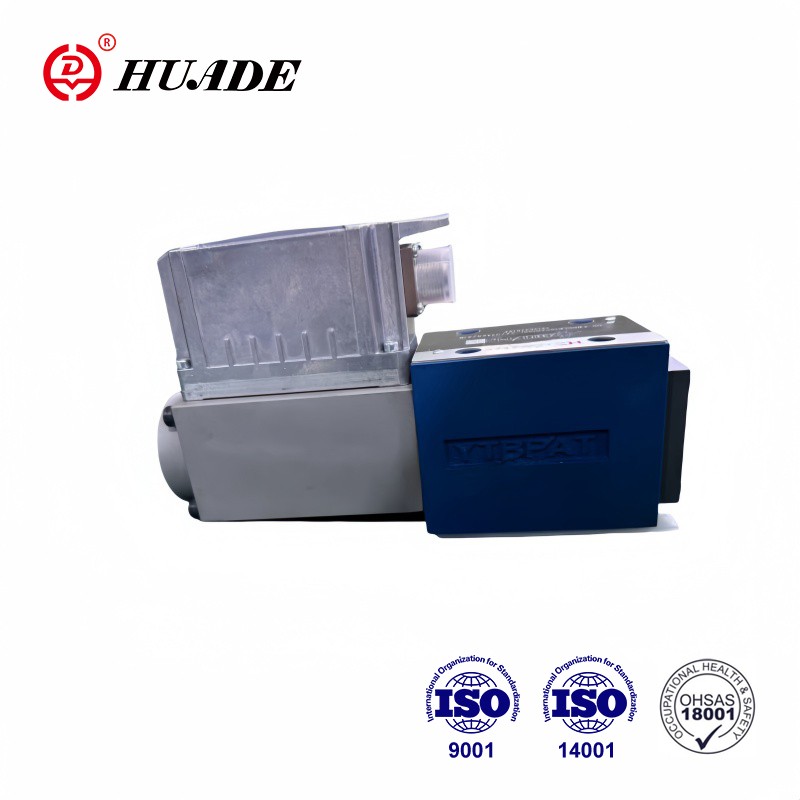

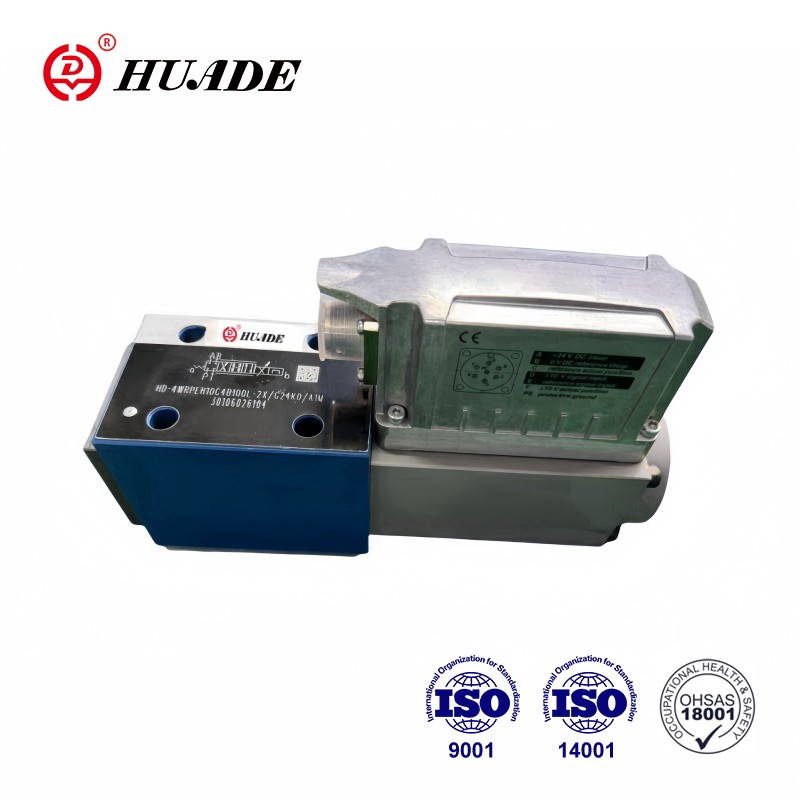

เซอร์โววาล์วสัดส่วน 4WRPEH-2X

Huafilter จัดการการส่งออกเซอร์โววาล์วไฮดรอลิกสัดส่วนแบรนด์ Huade 4WRPEH-2X เราเริ่มต้นธุรกิจในต่างประเทศหลังจากเป็นผู้จัดจำหน่าย Huade Hydraulic ที่ได้รับอนุมัติในปี 2023 Huade Hydraulic ก่อตั้งขึ้นในปี 1979 ด้วยการแนะนำเทคโนโลยีและการวิจัยและพัฒนาอิสระ ทำให้วาล์วเซอร์โวแบบสัดส่วน 4WRPEH-2X มีประสิทธิภาพขั้นสูงและราคาถูก เป้าหมายของเราคือการจัดหาวาล์วสัดส่วนที่คุ้มค่าแก่ลูกค้า

วาล์ว 4WRPEH-2X นี้เป็นวาล์วสัดส่วนเซอร์โวที่ออกฤทธิ์โดยตรงพร้อมตัวควบคุมแกนดิจิทัลในตัวและอินเทอร์เฟซฟิลด์บัส มีสองขนาด ได้แก่ ขนาด 6 และขนาด 10 4WRPEH-2X ติดตั้งเพลตย่อย ชิ้นส่วนอิเล็กทรอนิกส์แบบรวมของ 4WRPEH-2X จะเปรียบเทียบค่าควบคุมที่ระบุกับค่าตำแหน่งจริง เซอร์โววาล์วแบบสัดส่วนของ Huade ได้รับชื่อเสียงอย่างมากในหมู่ลูกค้าเนื่องจากประสิทธิภาพสูงและราคาที่ต่ำกว่า

พารามิเตอร์ผลิตภัณฑ์ของวาล์วเซอร์โวตามสัดส่วน 4WRPEH-2X

ข้อมูลทางเทคนิค (สำหรับรายละเอียดเพิ่มเติม โปรดดูเอกสารข้อมูล!)
ทั่วไป		จาก 6	จาก 10
ตำแหน่ง Insta1lation		ขอแนะนำให้จัดลำดับความสำคัญของการติดตั้งในแนวนอน
รูปแบบการพอร์ต		IS0 4401-03-02-0-05
ช่วงอุณหภูมิในการทำงาน (℃)		-20...+80
ช่วงอุณหภูมิแวดล้อม (℃)		-20...+60
น้ำหนัก (กก.)		3	7.8
ไฮดรอลิก (วัดโดยใช้ HLP46°C=40°C± 5°C)
น้ำมันไฮดรอลิก		เป็นไปตามมาตรฐาน DIN51524... 535 และสามารถจัดหาสื่ออื่นๆ ตามคำขอได้
ช่วงความหนืด	แนะนำ (mm2/s)	20...800
	สูงสุดที่ยอมรับได้(mm2/s)	10...800
อุณหภูมิน้ำมันไฮดรอลิกดังขึ้น (℃)		-20...+60
ระดับการปนเปื้อนสูงสุดที่อนุญาตของน้ำมันไฮดรอลิก -c1ean1iness 1evel ตามมาตรฐาน IS04406 (c)		รุ่นที่ 18/16/56
ทิศทางการไหล		สัญลักษณ์ที่ซับซ้อน

ไฟฟ้า
ปัจจัยระยะเวลาของวงจร %		100 (การทำงานต่อเนื่อง)
ระดับการป้องกันตามมาตรฐาน EN 60529		IP65 (หากใช้ขั้วต่อผสมพันธุ์ที่ติดตั้งอย่างเหมาะสมและถูกต้อง)
แรงดันไฟฟ้า	ค่าที่กำหนด VDC	24
	ขั้นต่ำ VDC	21
	กระแสไฟตรงสูงสุด	36
	ระลอกคงเหลือสูงสุดเทียบกับ	2 (แรงดันไฟฟ้าของแหล่งจ่ายไฟคือ 23v ที่ 34V)
การบริโภค	จำนวน 6 วัตต์	สูงสุด 40
การบริโภค	จำนวน 10 วัตต์	สูงสุด 60

คุณลักษณะของผลิตภัณฑ์และการใช้งานวาล์วเซอร์โวแบบสัดส่วน 4WRPEH-2X

คุณสมบัติ:

▶วาล์วควบคุมโดยตรง 1 NG6 และ NG10 พร้อมลูกสูบและปลอกควบคุมคุณภาพเซอร์โว

▶การทำงานด้านเดียว ตำแหน่งที่ปลอดภัยเมื่อปิดเครื่อง 4/4

เงื่อนไข:

-- ฟังก์ชันการควบคุมแกนดิจิทัลในตัว (IAC-R) สำหรับ:

● การควบคุมการไหลของระดับเสียง

● การควบคุมตำแหน่ง

● การควบคุมแรงดัน

● ฟังก์ชันพี/คิว

● ตำแหน่งปล่อย/ความดันและตำแหน่ง/

กฎระเบียบด้านพลังงาน:

●ฟังก์ชัน NC (สามารถทำงานแบบสแตนด์อโลนได้)

--อินเทอร์เฟซแบบอะนาล็อกและดิจิทัลสำหรับเป้าหมายและค่าจริง

● เซ็นเซอร์อะนาล็อก 4 ตัว (+/-10 V หรือ 4..20 mA) หรือ

● 1 x ระบบการวัดความยาว (1Vss หรือ SSI) และ 2 อะนาล็อก

เซนเซอร์:

--setpoint ที่ตั้งไว้ล่วงหน้า/ค่าจริงป้อนกลับอะนาล็อก (กระแสหรือแรงดันไฟฟ้า) หรือผ่าน fieldbus

-- อินพุต/เอาท์พุตแบบอะนาล็อก/ดิจิทัลที่กำหนดค่าได้

-- ตัวเลือก CANopen, MODBUS, EtherNET/IP, EtherCAT และ PROFINET และโปรโตคอลบัสอื่นๆ สามารถใช้กับ PLC, คอนโทรลเลอร์ หรือการสื่อสารคอมพิวเตอร์กระแสหลักได้

แอปพลิเคชัน:

ฟังก์ชั่นของเซอร์โววาล์วแบบสัดส่วน 4WRPEH-2X คือให้ส่วนประกอบอิเล็กทรอนิกส์ในตัวเปรียบเทียบค่าควบคุมที่ระบุกับค่าตำแหน่งจริง

ส่วนและสัญลักษณ์ของ วาล์วปรับทิศทางตามสัดส่วน 4WRKE-3X

โครงสร้าง:

วาล์วส่วนใหญ่ประกอบด้วย:

------ วาล์วควบคุมแบบควบคุมโดยตรงพร้อมลูกสูบควบคุมและปลอกหุ้มคุณภาพเซอร์โว (1)

แม่เหล็กไฟฟ้าตามสัดส่วนพร้อมการตอบสนองการกระจัดของแกนวาล์ว (2)

▲ ตัวควบคุมแกนดิจิทัลแบบรวมพร้อมอินเทอร์เฟซเซ็นเซอร์แบบอะนาล็อกและดิจิทัล และการเชื่อมต่อฟิลด์บัส (3)

ฟังก์ชั่นวาล์ว:

ในกรณีที่การควบคุมเบี่ยงเบน ขดลวดจะถูกเปิดใช้งาน เนื่องจากการเปลี่ยนแปลงของแรงแม่เหล็กของขดลวด แกนวาล์ว contro1 จะต้านทานสปริงในการปรับ จังหวะของสปูลวาล์วและพื้นที่หน้าตัดกระแสเกิน สัดส่วนโดยตรงกับสัญญาณคำสั่ง เมื่อค่าควบคุมที่ตั้งไว้ล่วงหน้าเป็น 0 องค์ประกอบอิเล็กทรอนิกส์ ปรับแกนวาล์วควบคุมให้ต้านทานแรงสปริงและเลื่อนไปที่ตำแหน่งกึ่งกลาง ในสถานะไม่ทำงาน สปริงจะขับเคลื่อนแกนวาล์วให้ใส่

มันอยู่ในตำแหน่งที่ปลอดภัยหากล้มเหลว

--ตัวควบคุมแกนการเคลื่อนที่ใช้ฟังก์ชันการควบคุมต่อไปนี้

•การควบคุมการไหลของปริมาณ

•การควบคุมตำแหน่ง

•การควบคุมความดัน/แรง

•ปล่อยตำแหน่ง/ความดัน และควบคุมตำแหน่ง/แรง

-- ค่าคำสั่งสามารถป้อนผ่านอินเทอร์เฟซแบบอะนาล็อก (X1) หรืออินพุตผ่านอินเทอร์เฟซบัส X4

--ค่าจริงสามารถอ่านได้ผ่านอินเทอร์เฟซแบบอะนาล็อก (X1) หรือรับผ่านอินเทอร์เฟซบัส X4

- สามารถตั้งค่าพารามิเตอร์ควบคุมผ่านบัสได้

--การวินิจฉัยข้อผิดพลาด

ชิ้นส่วนอิเล็กทรอนิกส์แบบรวมช่วยให้สามารถควบคุมได้ในสภาวะความผิดปกติต่อไปนี้ คอยล์จะสูญเสียพลังงาน และแกนวาล์วควบคุมจะกลับสู่ตำแหน่งที่ปลอดภัยเมื่อเกิดเหตุขัดข้อง

•ไฟฟ้าขัดข้อง

•วงจรเปิดเซ็นเซอร์ดิสเพลสเมนต์แกนวาล์วผิดปกติ

•ความล้มเหลวในการสื่อสาร

• สัญญาณคำสั่ง 4-20mA ผิดปกติของวงจรเปิด

• ดิสเพลสเมนต์เซนเซอร์ภายนอกทำงานผิดปกติ
