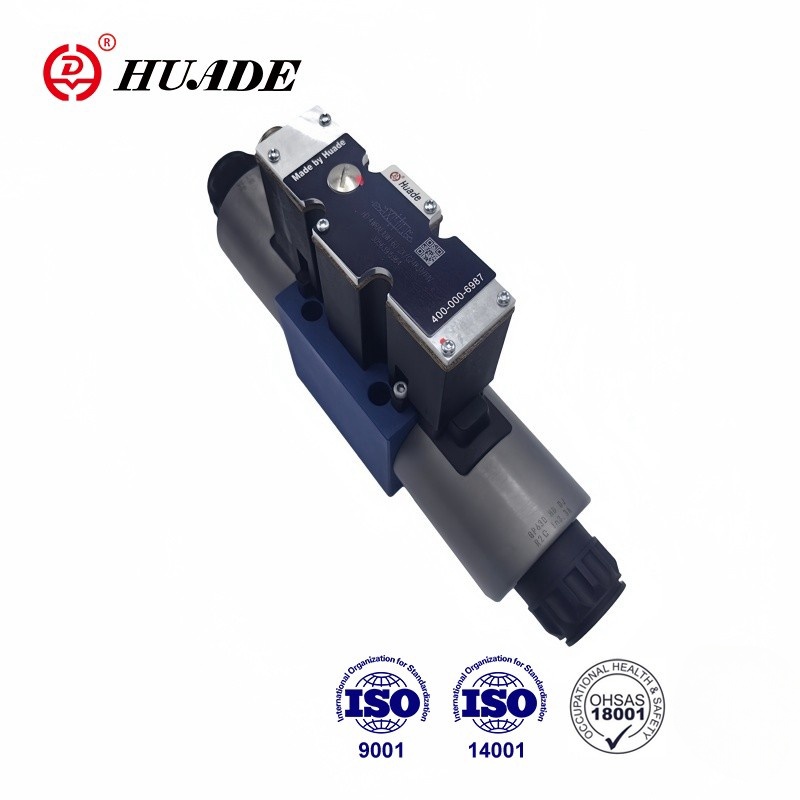

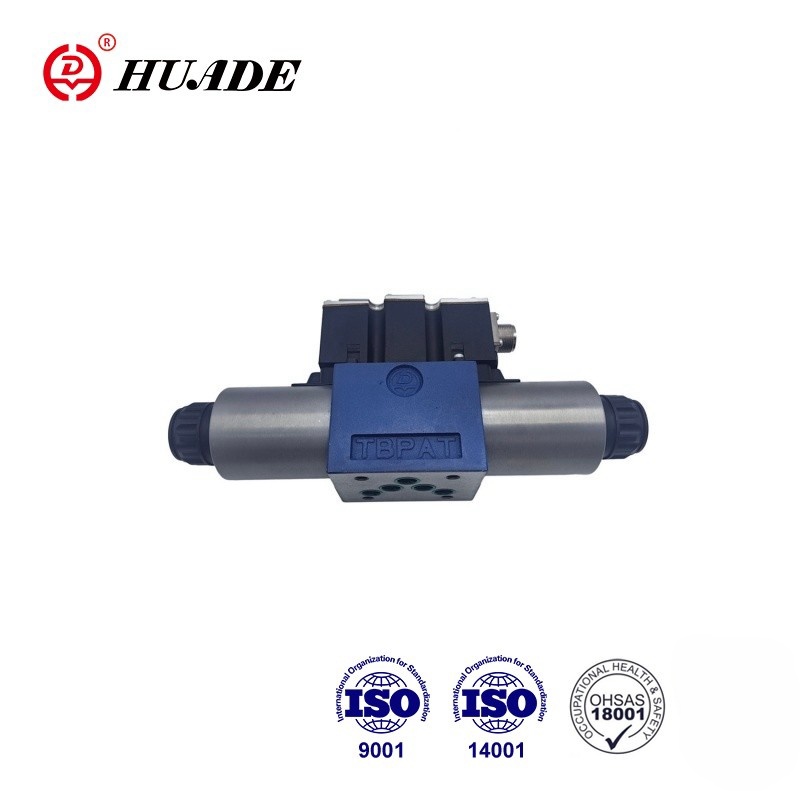

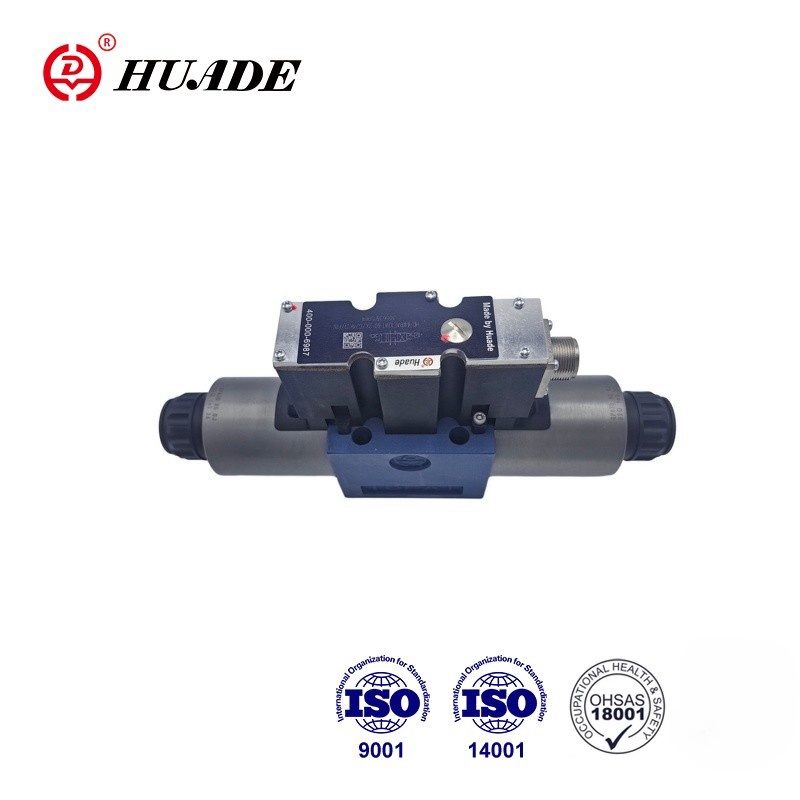

วาล์วปรับทิศทางสัดส่วน 4WRAE-2X

Huafilter เป็นผู้จัดจำหน่ายมืออาชีพของวาล์วทิศทางสัดส่วนไฮดรอลิกอุตสาหกรรมยี่ห้อ Huade 4WRAE-2X ด้วยการแนะนำเทคโนโลยีชั้นสูงของ Rexroth วาล์วสัดส่วนไฮดรอลิก Huade® จึงเข้ากันได้กับ Rexroth ในแง่ของประสิทธิภาพ จนถึงขณะนี้ ผลิตภัณฑ์ของ Huade ได้ถูกส่งออกไปยังหลายประเทศและภูมิภาคทั่วโลก ในฐานะผู้จัดจำหน่ายที่ได้รับอนุญาต ทีมงานเฉพาะของเรานำเสนอบริการหลังการขายและบริการหลังการขายอย่างมืออาชีพ โดยมีวิศวกรที่มีประสบการณ์คอยให้การสนับสนุนทางเทคนิคอย่างทันท่วงที

ส่งคำถาม

ซีรีส์ 4WRAE-2X เป็นวาล์วควบคุมทิศทางแบบสัดส่วนพร้อมโซลินอยด์แบบสัดส่วนที่ออกฤทธิ์โดยตรง ใช้ในการควบคุมอัตราการไหลและทิศทางการไหลของของเหลว คุณภาพของผลิตภัณฑ์มีความน่าเชื่อถือและประสิทธิภาพมีเสถียรภาพ วาล์วทิศทางตามสัดส่วนแม่เหล็กไฟฟ้าคุณภาพสูง Huade® ซีรีส์ 4WRAE-2X มีคุณภาพที่เชื่อถือได้และประสิทธิภาพที่มั่นคง สามารถแทนที่ซีรี่ส์เดียวกันกับที่ Rexroth นำเสนอได้

พารามิเตอร์ผลิตภัณฑ์ของวาล์วทิศทางตามสัดส่วน 4WRAE-2X

ไฮดรอลิก
ประเภทวาล์ว		HD-WRA	HD-WRAE
แรงดันใช้งาน (MPa)	พอร์ต A,P,B	31.5	31.5
	พอร์ต ที	21	21
อัตราการไหลที่กำหนด qv nom ที่ △ P=1MPa	NS6 (ลิตร/นาที)	7、15 และ 26
	NS10(ลิตร/นาที)	30 และ 60
ระดับการปนเปื้อน (ไมโครเมตร)		≤20
ฮิสเทรีซิส (%)		≤5
ข้อผิดพลาดในการกลับรายการ (%)		≤1
ความไวในการตอบสนอง (%)		≤0.5
ของเหลวความดัน		น้ำมันแร่หรือฟอสเฟตเอสเตอร์
ช่วงความหนืด		20~380
ช่วงอุณหภูมิแวดล้อม (℃)		-20 ถึง +80	-20 ถึง +50
น้ำหนัก (กก.)	นส6	2	2.2
	NS10	6.6	6.8

ไฟฟ้า
ไฟฟ้าโซลินอยด์
ประเภทวาล์ว		HD-WRA	HD-WRAE
ประเภทแรงดันไฟฟ้า		ดี.ซี
ควบคุมแรงดันไฟฟ้า (V)		±10
Max.current ต่อโซลินอยด์ (A)		2.5
ความต้านทานของขดลวดโซลินอยด์ (Ω)	Cold value at 20 ℃	2
	สูงสุด คุณค่าที่อบอุ่น	3
หน้าที่		100%
อุณหภูมิคอยล์ (℃)		สูงถึง +150
ป้องกันวาล์วตามมาตรฐาน DIN40050		IP65
ไฟฟ้า, อิเล็กทรอนิกส์ควบคุม
ควบคุมอุปกรณ์อิเล็กทรอนิกส์		HD-VT-VSPA2-1-1X/	รวมอยู่ในวาล์ว
แรงดันไฟฟ้า	แรงดันไฟฟ้าที่กำหนด VDC	24
	ค่าขีดจำกัดล่าง V	21/22	19
	ค่าจำกัดบน V	35
การใช้พลังงานของเครื่องขยายเสียง	ฉันแม็กซ์เอ	1.8
	สูงสุด กระแสแรงกระตุ้นกำลัง A	3

คุณลักษณะของผลิตภัณฑ์และการใช้งานวาล์วควบคุมทิศทางแบบสัดส่วน ซีรีส์ 4WRAE-2X

คุณสมบัติ:

▶ สำหรับการติดตั้งซับเพลท

▶วาล์วสัดส่วนกระตุ้นโดยตรงสำหรับควบคุมทิศทางและปริมาตรของการไหล

▶ สปูลควบคุมตรงกลางสปริง

▶ ชุดอิเล็กทรอนิกส์ควบคุมแบบรวม อินเทอร์เฟซ A1 หรือ F1 สำหรับประเภท 4WRAE

▶ การสั่งงานโดยใช้โซลินอยด์ตามสัดส่วนด้วยเกลียวตรงกลางและคอยล์แบบถอดได้

▶ ควบคุมอุปกรณ์อิเล็กทรอนิกส์สำหรับประเภท 4WRA

แอปพลิเคชัน:

วาล์วควบคุมทิศทางแบบสัดส่วน 4/2- และ 4/3 ทิศทาง ซีรีส์ 4WRAE-2X ได้รับการออกแบบให้เป็นส่วนประกอบที่ทำงานโดยตรงสำหรับการติดตั้งเพลตรอง วาล์วปรับทิศทางตามสัดส่วน 4WRA 6 W30-2X ใช้เพื่อควบคุมการไหลและทิศทางของของไหลไฮดรอลิก

ส่วนและสัญลักษณ์ของ Proportional Directional Valve รุ่น 4WRAE-2X

โดยทั่วไปวาล์วสัดส่วน 4WRAE 10 W1-60-2X ประกอบด้วย: ตัวเรือน (1) พร้อมสปูลควบคุมพื้นผิวการติดตั้ง (2) พร้อมสปริงอัด (3 ), โซลินอยด์ (4) พร้อมเกลียวกลาง, ระบบอิเล็กทรอนิกส์วาล์วในตัวเสริม (5)

HD-4WRA(อี)...2X/...

เมื่อโซลินอยด์ (4) ไม่ทำงาน สปูลควบคุม (2) จะถูกยึดไว้ที่ตำแหน่งกลางโดยสปริงอัด (3)

การสั่งงานโดยตรงของสปูลควบคุม (2) โดยการกระตุ้นโซลินอยด์ตามสัดส่วนเช่น การควบคุมโซลินอยด์ "b" (4) แกนหมุนควบคุม (2) ถูกเลื่อนไปทางซ้ายตามสัดส่วนของสัญญาณอินพุตไฟฟ้า การเชื่อมต่อเป็นแบบ P ถึง A และ B ถึง T ผ่านส่วนตัดขวางคล้ายปากที่มีลักษณะการไหลแบบก้าวหน้า การลดพลังงานของโซลินอยด์ (4) แกนหมุนควบคุม (2) จะกลับสู่ตำแหน่งกลางโดยสปริงอัด (3)

โครงสร้างของวาล์วทิศทางตามสัดส่วน 4WRA -2X

HD-4WRA(อี)...A-2X

โดยหลักการแล้ว ฟังก์ชั่นของวาล์วรุ่นนี้จะสอดคล้องกับวาล์วที่มีตำแหน่งแกนหมุน 3 ตำแหน่ง อย่างไรก็ตาม วาล์วที่มีตำแหน่งแกนหมุน 2 ตำแหน่งจะติดตั้งเฉพาะโซลินอยด์ "a" เท่านั้น แทนที่จะติดตั้งโซลินอยด์สัดส่วนที่ 2 ปลั๊ก (5) จะติดตั้งสำหรับ NS 6 หรือสำหรับ NS 10 มีฝาปิด (5)

หมายเหตุสำหรับรุ่น 4WRA 6..-2X/...

ควรหลีกเลี่ยงการระบายน้ำออกจากแนวถัง ด้วยเงื่อนไขการติดตั้งที่เหมาะสม จะต้องติดตั้งวาล์วกันแรงดัน (แรงดันต้านกลับประมาณ 0.2MPa)
