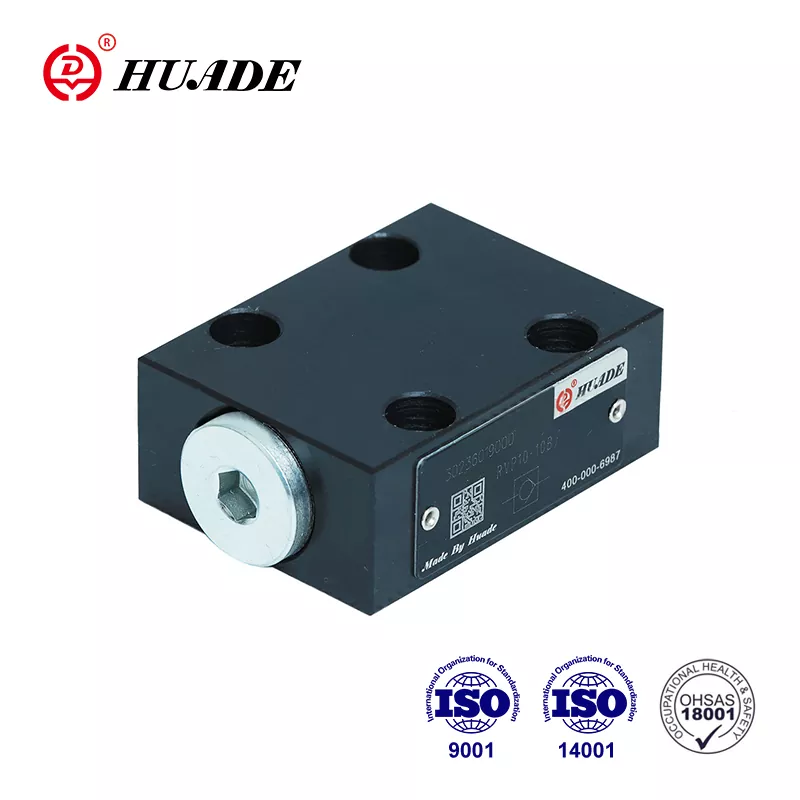

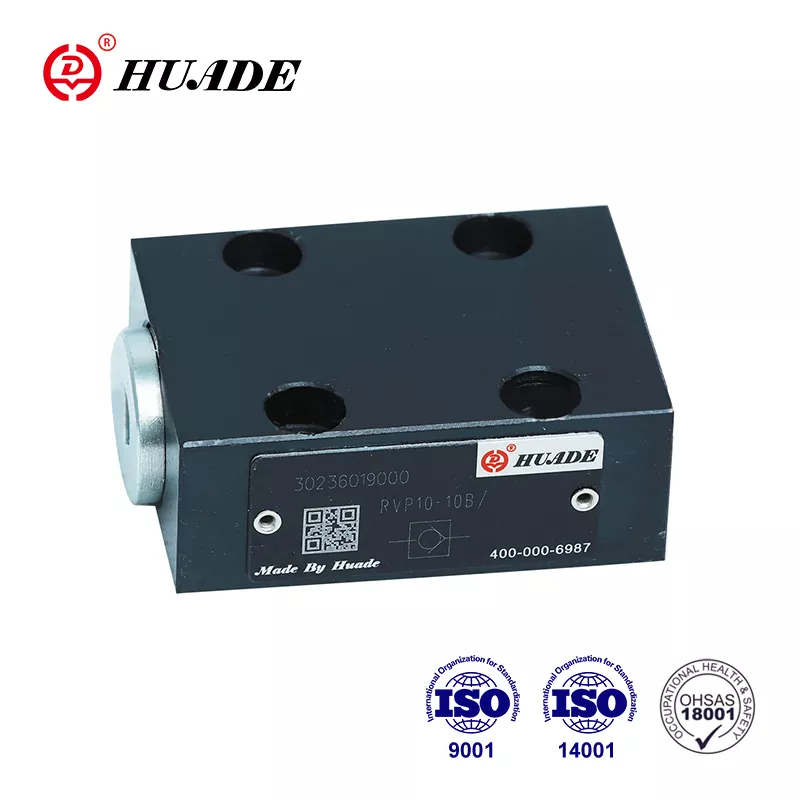

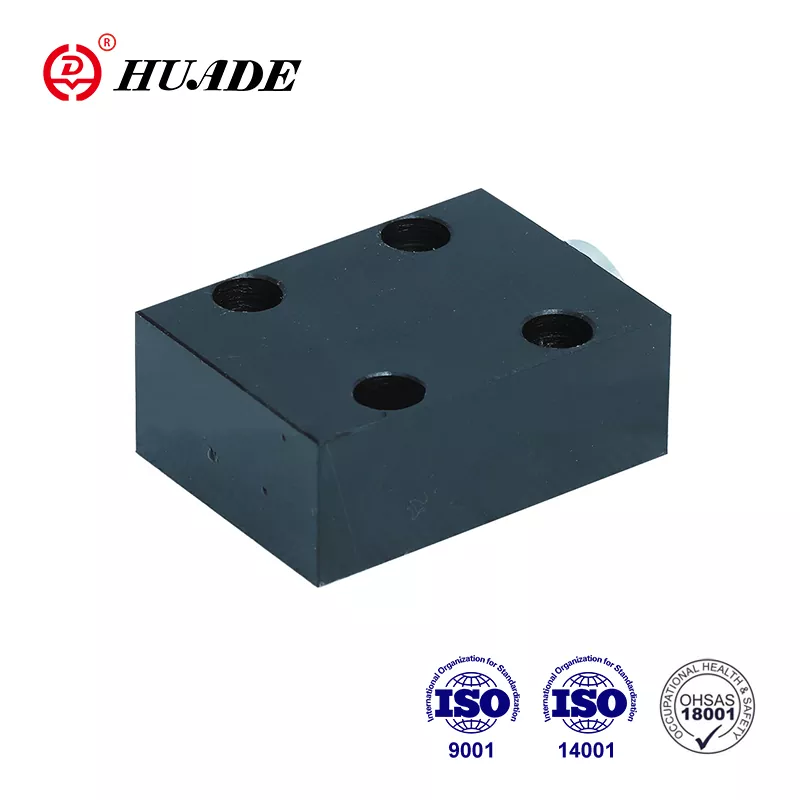

เช็ควาล์ว RVP 12

Huade ได้รวมเอาเทคโนโลยีล้ำสมัยจาก Rexroth เข้าด้วยกันตามความร่วมมือเชิงกลยุทธ์ระหว่างรัฐบาลจีนและเยอรมันในปี 1979 เช็ควาล์ว Huade® RVP 12 เข้ากันได้กับ RVP 12 ของ Rexroth สินค้าของ Huade ได้รับมาตรฐานสากล ได้แก่ ISO9001,ISO14001 และ OH SAS18001 โรงงานให้ความสำคัญกับคุณภาพอย่างมากด้วยระบบการตรวจสอบที่ดีเพื่อให้แน่ใจว่าเช็ควาล์ว RVP 12 ทั้งหมดมีคุณภาพดีเยี่ยมก่อนออกจากโรงงาน ผลิตภัณฑ์ของ Huade สามารถนำมาใช้กันอย่างแพร่หลายในอุตสาหกรรมการทหารและสาขาอื่นๆ ในประเทศจีน นี่คือแบรนด์ที่เชื่อถือได้ในประเทศจีน

พารามิเตอร์ผลิตภัณฑ์ของเช็ควาล์ว RVP 12

คุณลักษณะของผลิตภัณฑ์และการใช้งานเช็ควาล์ว RVP 12

คุณสมบัติ:

▶ การเชื่อมต่อแผ่นย่อย

▶ ปิดแบบไม่มีการรั่วไหลในทิศทางเดียว

แอปพลิเคชัน:

เช็ควาล์ว RVP 12 ส่วนใหญ่จะใช้ที่ทางออกของปั๊มเป็นวาล์วกันแรงดันและวาล์วบายพาส

รายละเอียดการผลิตเช็ควาล์ว RVP 12

เช็ควาล์ว RVP 12 เป็นโครงสร้างวาล์วก้านที่มีการสูญเสียแรงดันเล็กน้อย แผนภาพโครงสร้างดังแสดงด้านล่าง โดยมีหน้าที่ปิดการไหลที่รั่วไหลในทิศทางเดียวและเพื่อให้ไหลอิสระไปในทิศทางตรงกันข้าม โดยพื้นฐานแล้วประกอบด้วยตัวเรือน (1) ก้านวาล์ว (2) สปริงอัด (3) และเบาะสปริง (4 ). ระยะเคลื่อนที่ของก้านวาล์ว (2) ซึ่งถูกกำหนดไว้บนเส้นผ่านศูนย์กลางภายนอก จะถูกจำกัดด้วยการหยุดแบบกลไก สปริงอัดในตัว (3) รองรับการเคลื่อนที่แบบปิด นอกจากนี้ สปริงอัด (3) จะยึดก้านวาล์ว (2) ไว้ในตำแหน่งปิด แม้ว่าจะไม่มีการไหลผ่านวาล์วก็ตาม

เครื่องหมาย

แผนภาพโครงสร้าง

1 ตัวโครง  2 ก้าน  3 สปริง  ④ เบาะนั่งแบบสปริง

ประกาศเกี่ยวกับเช็ควาล์ว RVP 12

1. ต้องกรองของเหลว ความละเอียดขั้นต่ำของตัวกรองคือ 20 ㎛

2. ต้องปิดผนึกถังและต้องติดตั้งตัวกรองอากาศที่ทางเข้าอากาศ

3. สินค้าที่ไม่มีซับเพลทเมื่อออกจากโรงงาน หากต้องการ กรุณาสั่งเป็นพิเศษ

4. สกรูยึดวาล์วต้องมีระดับความเข้มสูง (คลาส 10.9) โปรดเลือกและใช้ตามพารามิเตอร์ที่ระบุไว้ในหนังสือตัวอย่าง

5. ความหยาบของพื้นผิวที่เชื่อมต่อกับวาล์วต้องเท่ากับ 0.8

6. พื้นผิวของชิ้นงานผสมพันธุ์ต้องมีขนาด 0.01/100 มม.
