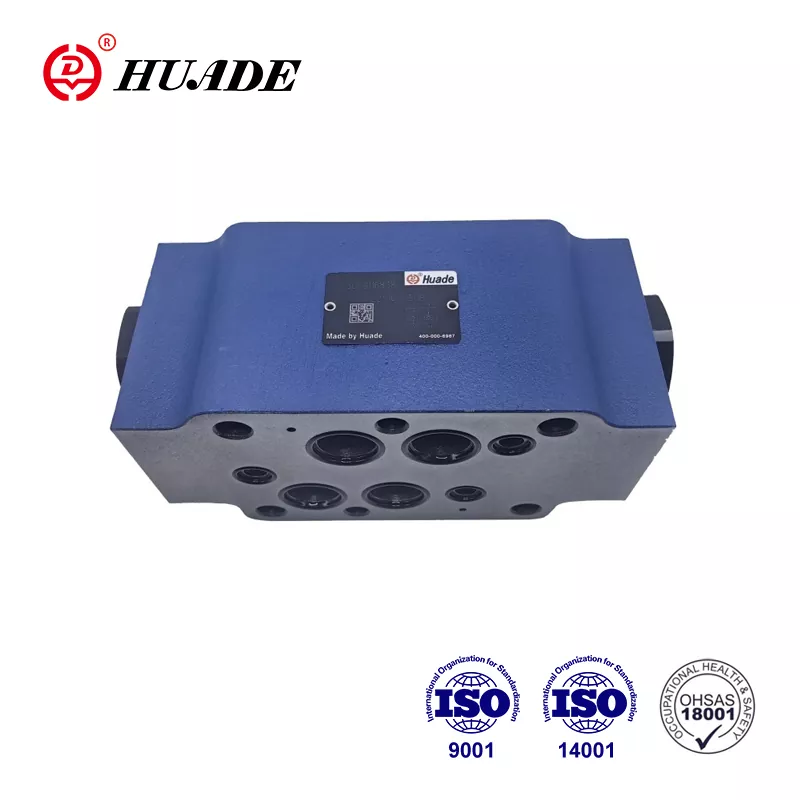

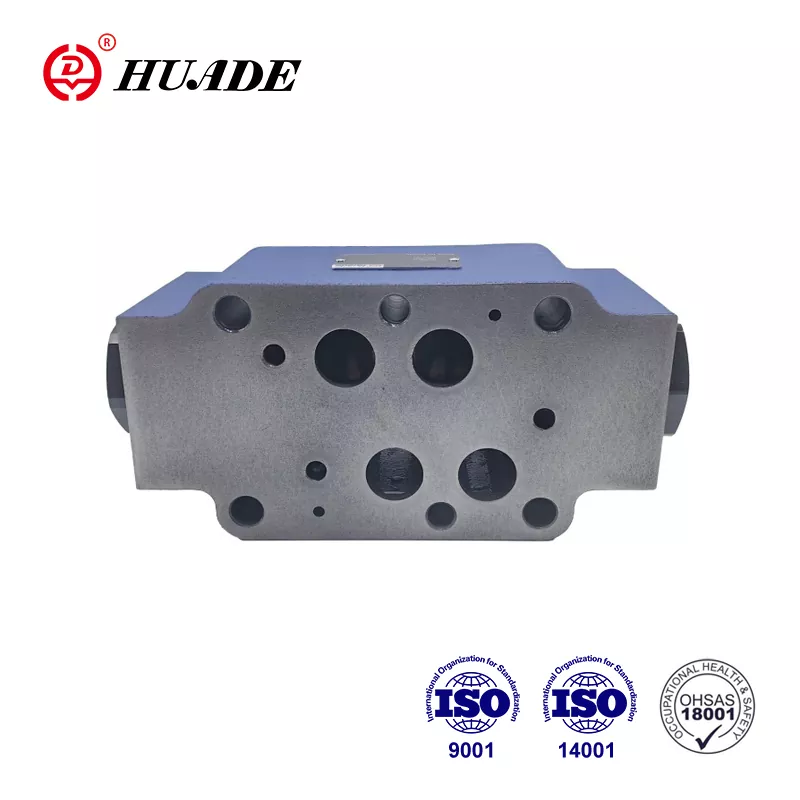

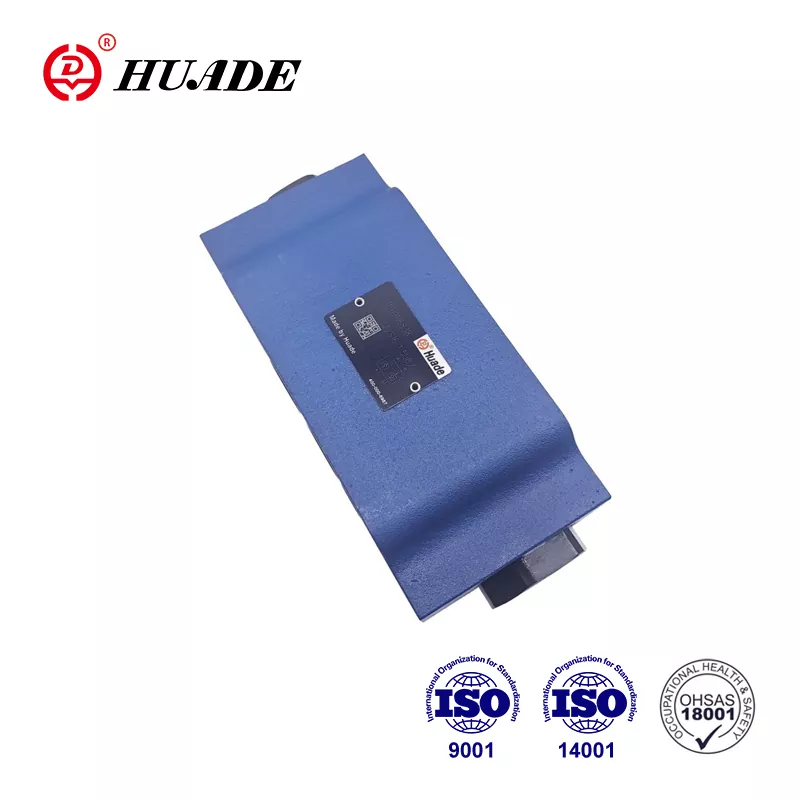

ตรวจสอบแผ่นแซนด์วิชวาล์ว Z2S 22

Huafilter เป็นตัวแทนที่ได้รับอนุญาตเพียงคนเดียวของกลุ่มอุตสาหกรรมไฮดรอลิกของปักกิ่ง Huade Huade ในปี 2566 เราเชี่ยวชาญในการจัดหาวาล์วตรวจสอบไฮดรอลิกเป็นเวลาหลายปีในประเทศจีน เรารับประกันคุณภาพของการตรวจสอบวาล์วแซนวิชเพลท Z2S 22 ที่เราขายมาหนึ่งปี เรามั่นใจว่าคุณภาพเป็นไปตามความต้องการของคุณ วาล์วเช็คของเรามาถึงมาตรฐานสากลเสมอเราให้บริการหลังการขายที่ดีกับวิศวกรที่มีประสบการณ์ที่ให้การสนับสนุนทางเทคนิคในเวลาที่เหมาะสม หากคุณกำลังมองหาวาล์วไฮดรอลิกที่มีคุณภาพสูงราคาต่ำและประสิทธิภาพที่มั่นคงโปรดติดต่อเรา

ส่งคำถาม ดาวน์โหลด PDF

รายละเอียดสินค้า

ในฐานะผู้ผลิตเทคโนโลยีการส่งและควบคุมไฮดรอลิกชั้นนำของจีน Huade มีประสบการณ์ความร่วมมือระยะยาวสองครั้งกับ Rexroth Huade®ตรวจสอบวาล์ว Z2S 22 มีการแข่งขันกับผลิตภัณฑ์ที่มีคุณภาพดีและราคาต่ำ โรงงานผ่าน ISO9001, ISO14001 และ OH SAS18001 Huade®ตรวจสอบวาล์วมีความก้าวหน้าในด้านเทคโนโลยีและทนทานกว่าผลิตภัณฑ์ที่คล้ายกันในบรรทัดนี้ เป็นแบรนด์ระดับชาติที่รู้จักกันดีในประเทศจีน วาล์วไฮดรอลิกของ Huade นั้นใช้กันอย่างแพร่หลายในอุตสาหกรรมการทหารและสาขาอื่น ๆ เนื่องจากประสิทธิภาพที่เหนือกว่า

พารามิเตอร์ผลิตภัณฑ์ของแผ่นตรวจสอบ Sandwich Plate Z2S 22

ขนาด	6	10	16	22
max.flow (l/min)	ถึง 60	ถึง 120	ถึง 300	ถึง 450
ความดันสูงสุด (MPA)	ถึง 31.5
ความดันแตก (MPA)	ดูเส้นโค้งลักษณะ
ทิศทาง	ดูสัญลักษณ์
อัตราส่วนพื้นที่	A1/A2 = 1: 3	A1/A2 = 1: 11.45	a1/a2 = 1: 11.8	A1/A2 = 1: 13.6
อัตราส่วนพื้นที่	A1/A2 = 1: 3	A3/A2 = 1: 2.86	a3/a2 = 1: 2.8	a3/a2 = 1: 2.8
ของเหลวแรงดัน	น้ำมันแร่ (สำหรับซีล NBR) หรือฟอสเฟตเอสเตอร์ (สำหรับซีล FPM)
ช่วงอุณหภูมิความดันของเหลว (（℃）	-30 ～+80
ช่วงความหนืด (mm2/s)	2.8 ถึง 500
น้ำหนัก (กิโลกรัม)	ประมาณ. 0.8	ประมาณ 3	ประมาณ 6.5	ประมาณ 12

คุณสมบัติผลิตภัณฑ์และการประยุกต์ใช้แผ่นตรวจสอบแซนวิชแผ่น Z2S 22

คุณสมบัติ:

▶สำหรับใช้ในชุดซ้อนแนวตั้ง

▶สำหรับการปิดการรั่วไหลของพอร์ตบริการหนึ่งหรือสองพอร์ต

▶รูปแบบการพอร์ตไปยัง DIN 24 340 รูปแบบ A, ISO4401 และ CETOP - RP 121H

แอปพลิเคชัน:

ตรวจสอบวาล์ว Z2S 22 ใช้สำหรับการติดตั้งซ้อนแนวตั้ง มันสามารถปิดผนึกพอร์ตน้ำมันหนึ่งหรือสองพอร์ตที่ทำงานโดยไม่รั่วไหลตามต้องการ

ฟังก์ชั่น, ส่วน, สัญลักษณ์ของแผ่นตรวจสอบแซนวิชเพลท Z2S 22

ตรวจสอบวาล์วตรวจสอบนักบินไฮดรอลิก Z2S 22 เป็นซีรี่ส์ใหม่พร้อมการออกแบบแผ่นแซนวิช พวกเขาใช้สำหรับการปิดการรั่วไหลของพอร์ตบริการหนึ่งหรือสองพอร์ตแม้เป็นเวลานาน การไหลฟรีเกิดขึ้นจาก A1 ถึง A2 หรือ B1 ถึง B2 การไหลใน A1 B1 ทิศทางตรงกันข้ามถูกบล็อก เมื่อของเหลวไหลจาก A1 ไปยัง A2 สปูลจะถูกกดดันและถูกผลักไปทางขวาจึงเปิดวาล์วบอลบอลซึ่งจะเปิดกบฏ เพื่อให้แน่ใจว่าการปิดวาล์วที่ถูกต้องจะต้องเชื่อมต่อพอร์ตบริการ A2 B2 ของวาล์วทิศทางกับถังในตำแหน่งที่เป็นกลาง

สัญลักษณ์ของ Z2S
