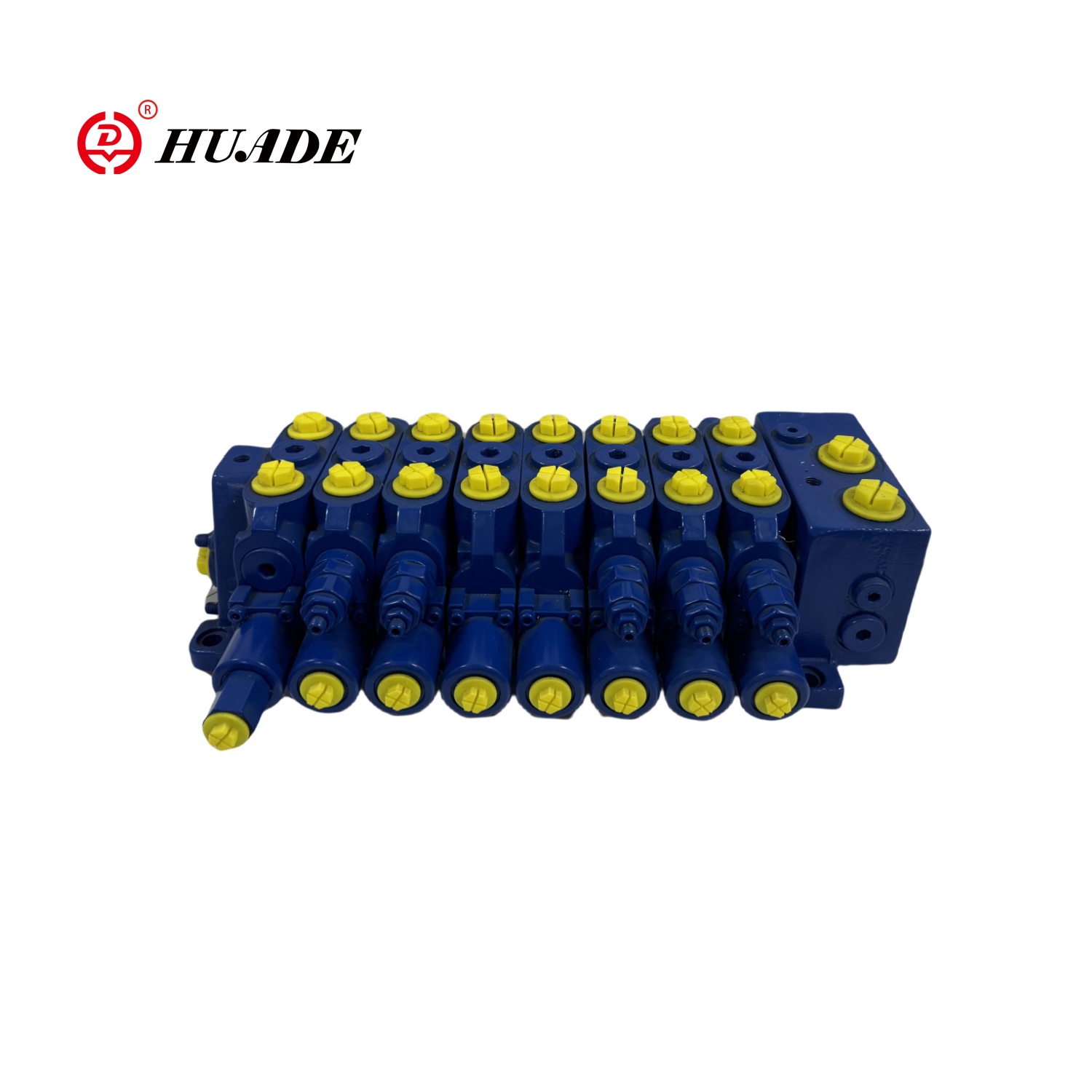

MWVX12-1X วาล์วหลายทางส่วนใหญ่ใช้ในสาขาต่าง ๆ เช่นเครื่องจักรก่อสร้างเครื่องจักรขับเคลื่อนด้วยกองและอื่น ๆ มันมีฟังก์ชั่นการชดเชยแรงดัน (การชดเชยหลังวาล์ว) การกระจายการไหลใช้โหมดการแจกแจงแบบอิสระที่เรียกว่า LUDV (การตรวจจับโหลดและการขนถ่ายด้วยวาล์วทิศทางและปั๊มการกระจัดตัวแปร) ภายใต้เงื่อนไขการไหลของการไหลและความอิ่มตัวทั้งการดำเนินการการดำเนินการทั้งหมดสามารถทำงานได้ตามปกติ ผลิตภัณฑ์ใช้การออกแบบแบบแยกส่วนช่วยให้มีการผสมผสานที่ยืดหยุ่นตามความต้องการของผู้ใช้
| โดยทั่วไป | ||||||
| น้ำหนัก | วาล์วแบบหลายทางเดียว (กิโลกรัม) | 5.5 | ||||
| แผ่นจบ | 1.5 | |||||
| นำเข้าน้ำมัน | 7 | |||||
| ตำแหน่งการติดตั้ง | สถานที่ใด ๆ | |||||
| ประเภทพอร์ตน้ำมัน | การเชื่อมต่อแบบเกลียว | |||||
| พารามิเตอร์ไฮดรอลิก | ||||||
| การไหลของการจัดอันดับ | น้ำมันเข้า P (L/Min) | 120 | ||||
| พอร์ตน้ำมันทำงาน A, B (L/Min) | 70 | |||||
| ความดันที่ได้รับการจัดอันดับ | LS (บาร์) | 250 | ||||
| แรงดันการทำงานสูงสุดของพอร์ตน้ำมัน | P (บาร์) | 250 | ||||
| A, B (บาร์) | 300 | |||||
| t (บาร์) | 20 | |||||
| A, B (บาร์) | 35 | |||||
| แรงดันนำร่องสูงสุดที่พอร์ตน้ำมัน | ใช้เส้นโค้งควบคุมจาก 6 ถึง 25 บาร์และตรวจสอบให้แน่ใจว่าแรงดันเข้าน้ำมัน (ขั้นต่ำ 3 บาร์) | |||||
| พิสัย | ||||||
| น้ำมันไฮดรอลิก | DIN51524 น้ำมันแร่หรือ VDMA24569 Hees | |||||
| ช่วงอุณหภูมิน้ำมันไฮดรอลิก (℃) | -20 ถึง 80 | |||||
| ช่วงความหนืด V MM2/S | 10 ถึง 380 | |||||
| ระดับการปนเปื้อนที่อนุญาตของน้ำมันไฮดรอลิก | ระดับ 20/18/16 | |||||
| ระดับความสะอาดตาม IS04406 (c) | ขอแนะนำให้ใช้ตัวกรองที่มีความแม่นยำในการกรองขั้นต่ำของβ10≥75 | |||||
| คู่มือการใช้งาน | พอร์ตน้ำมันวงจร | |||||
| P, T (A) | P, T (s) | m, ls | A, B, P3 | A, B | ||
| ท่อกระชับพอดีแรงบิด (NM) | 50 | 70 | 20 | 50 | 20 | |
| การตั้งค่าความดันระบบ | ตั้งค่าโดยวาล์วบรรเทาแรงดัน LS | |||||
| หมายเหตุ: อย่าพ่นบล็อกวาล์วโดยตรงด้วยของเหลวแรงดัน | ||||||
คุณสมบัติ:
| ความดัน | 300 บาร์ |
| ไหล | 120L/นาที |
| ความดันเล็กน้อย | 250bar (ด้านปั๊ม) |
| 300bar (ด้านแอคทูเอเตอร์) |
1. การกระจายการไหลของการไหลที่ไม่ขึ้นกับแรงดัน (LUDV)
สำหรับปั๊มผันแปร/สำหรับปั๊มคงที่คงที่
วาล์วถือโหลดในตัว
ฟังก์ชั่นการขนถ่าย
2. ลักษณะการตอบสนองที่ดี
3. ลดค่าสูงสุด
4. ฟลัชและความเย็น
5. เสี่ยงต่อการเกิดโพรงอากาศ
6. โครงสร้างชิป: ทางเข้าน้ำมัน; สามารถขยายได้ผ่านการเชื่อมต่อชิป (การเชื่อมต่อสูงสุด 8 การเชื่อมต่อด้านหนึ่งการเชื่อมต่อสูงสุด 16 ครั้งพร้อมการเชื่อมต่อระดับกลาง)
7. แบบฟอร์มควบคุม: การควบคุมไฮดรอลิก; การควบคุมการไหลด้วยตนเอง การควบคุมสารประกอบไฮดรอลิกและด้วยตนเอง
8. โหลดการชดเชยแรงดัน; การทำซ้ำได้สูง ฮิสเทรีซิสต่ำ
9. Valve Core Stroke Limiter สามารถใช้ในการปรับการไหล
10. การโหลดวาล์วระบาย: วาล์วคาร์ทริดจ์ขนาดกะทัดรัดขนาดใหญ่ที่ดำเนินการโดยใช้ฟังก์ชันการเติมน้ำมัน
11.LS ฟังก์ชั่นการ จำกัด แรงดัน: ใช้สำหรับวาล์วหลายทางทั้งหมด
แอปพลิเคชัน:
MWVX12-1X วาล์วหลายทางส่วนใหญ่ใช้ในสาขาต่าง ๆ เช่นเครื่องจักรก่อสร้างเครื่องจักรขับเคลื่อนด้วยกองและอื่น ๆ
