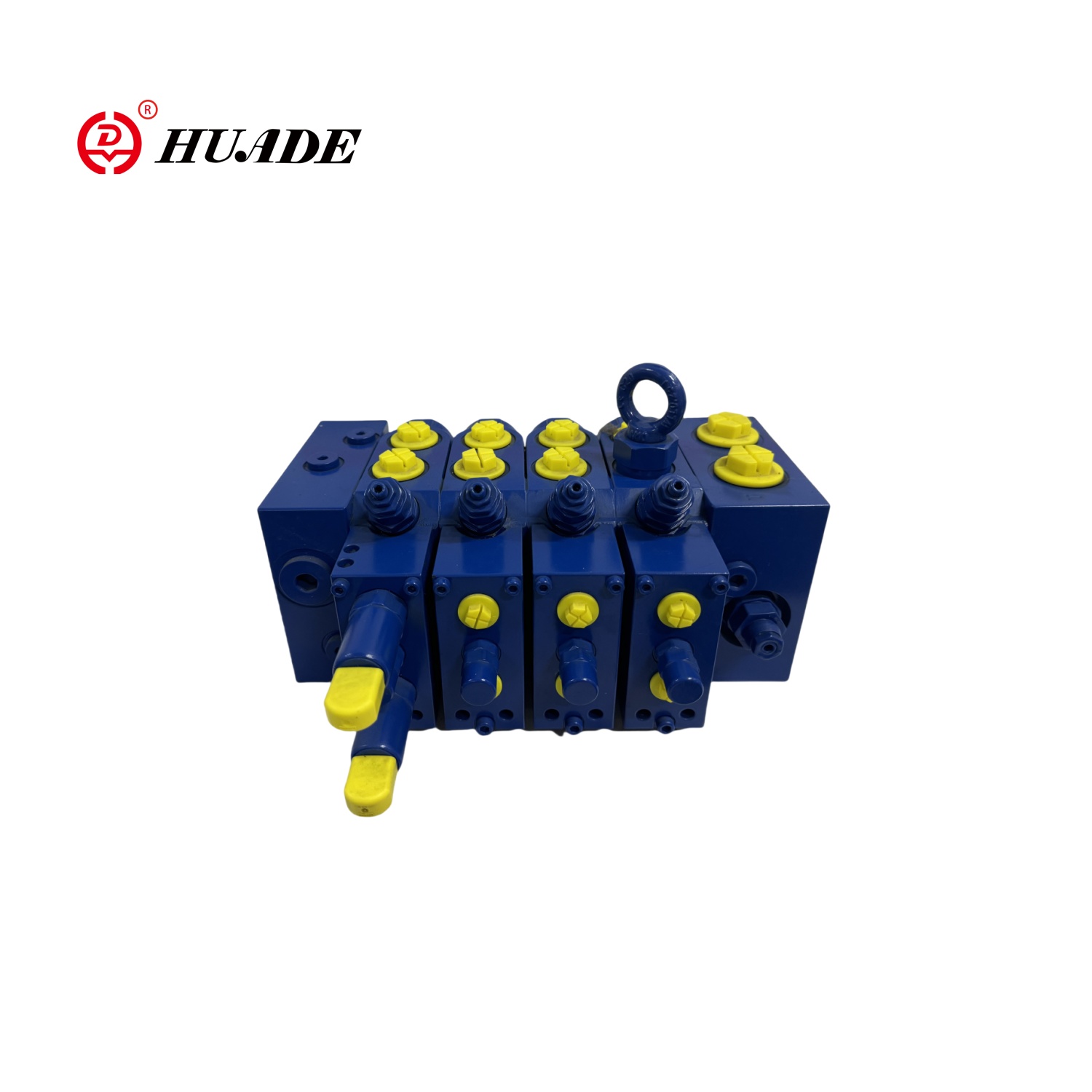

วาล์วหลายทางที่ไวต่อโหลดเป็นวาล์วที่ดึงสัญญาณการเปลี่ยนแปลงของความดันการไหลและพลังงานไปยังวาล์วเพื่อรับฟังก์ชั่นการควบคุม มันสามารถปรับการไหลโดยอัตโนมัติตามการเปลี่ยนแปลงโหลดเพื่อรักษาเสถียรภาพและประสิทธิภาพของระบบ วาล์วหลายทางที่ไวต่อโหลดมักจะติดตั้งเซ็นเซอร์ความดันเพื่อตรวจสอบการเปลี่ยนแปลงความดันไฮดรอลิกในระบบแบบเรียลไทม์
| โดยทั่วไป | ||
| ตำแหน่งการติดตั้ง | ไม่มีข้อกำหนด | |
| พอร์ตน้ำมัน | เกลียวท่อ IS0228/1 | |
| น้ำหนัก | น้ำมันทางเข้า (ด้านข้าง) (กก.) | 7 |
| วาล์วทิศทางไฮดรอลิก (กิโลกรัม) | 7.1 | |
| วาล์วทิศทางไฟฟ้าไฮดรอลิก (กิโลกรัม) | 7.5 | |
| สิ้นสุด （kg） | 5.8 | |
| น้ำมันไฮดรอลิกและช่วงอุณหภูมิแวดล้อม (℃) | -20 ถึง 80 | |
| เกี่ยวกับไฮดรอลิก | ||
| ไหล | พอร์ต P Q L/MIN | 300 กับทางเข้าน้ำมันระดับกลาง |
| l/นาที | 200 กับน้ำมันข้างทางเข้า | |
| พอร์ต A、 b q l/min | 150 พร้อมเครื่องชดเชยแรงดันและฟังก์ชั่นการถือโหลด (ประเภท S) | |
| l/นาที | 190 ด้วยเครื่องชดเชยแรงดันโดยไม่มีฟังก์ชั่นการถือโหลด (ประเภท t) | |
| l/นาที | 200 เครื่องชดเชยความดัน (Type C) | |
| แรงดันเล็กน้อย P บาร์ | 350 | |
| แรงดันการทำงานสูงสุดต่อพอร์ต | บาร์ P P | 350 |
| A, B P BAR | 420 | |
| LS P Bar | 330 | |
| บาร์ T P | 30 | |
| และบาร์ P | ไม่มีแรงกดดันกลับไปที่ถัง | |
| แรงดันนำร่องสูงสุดต่อพอร์ต | บาร์ X P | 35 |
| A, B P BAR | 35 | |
| ช่วงความดันนำร่อง | บาร์ไฮดรอลิก | 8.5 ถึง 22.5 |
| Electro-Hydraulic P Bar | 6.5 ถึง 17.2 | |
| จำเป็นต้องควบคุมความดันที่แตกต่างกันของวาล์วหลายทาง | S-type และ c-type p bar | 18 |
| T-type p bar | 25 | |
| LS Relief Valve Function (ช่วงการปรับ) | 50 ถึง 149? 150 ถึง 330 | |
| น้ำมันไฮดรอลิก | น้ำมันแร่ DIN51524 | |
| ช่วงความหนืด v mmm2/s | 10 ถึง 380 | |
| ระดับการปนเปื้อนที่อนุญาตของน้ำมันไฮดรอลิก | ระดับ 20/18/15 | |
| ระดับความสะอาดตาม IS04406 (c) | ขอแนะนำให้ใช้ตัวกรองที่มีความแม่นยำในการกรองขั้นต่ำของβ10≥75 | |
| อุปกรณ์อิเล็กทรอนิกส์ | ||
| วาล์วควบคุมนักบินไฟฟ้า | TM1005110 วาล์วสลับ | |
| TM82002 วาล์วสัดส่วน | ||

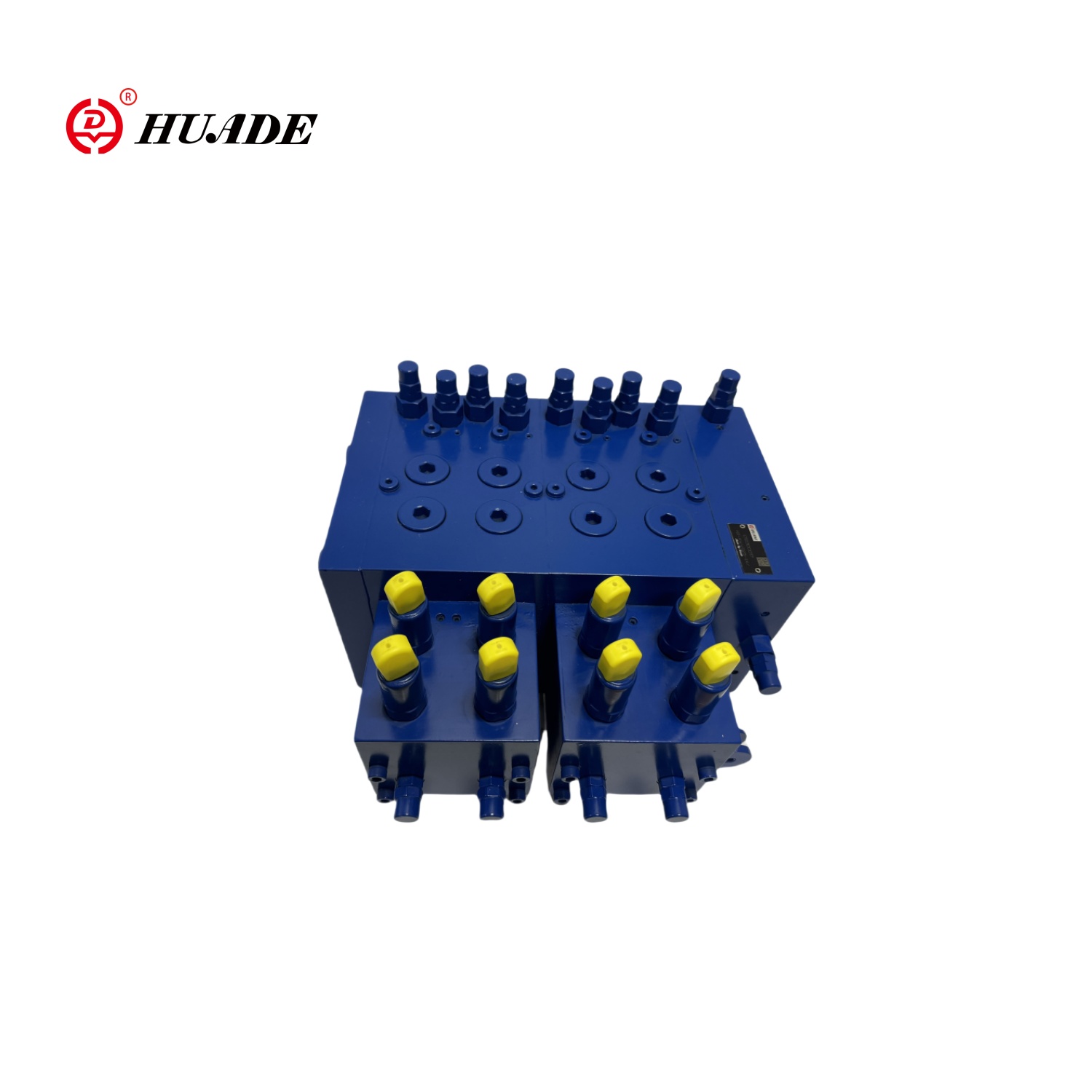

คุณสมบัติ:
▶วาล์วทิศทางตามสัดส่วนสำหรับการควบคุมการไหลโดยไม่ขึ้นกับแรงดันโหลด
▶โครงสร้างประเภทชิป
▶ด้วยฟังก์ชั่นการชดเชยแรงดันโหลด
▶การทำซ้ำสูงและ hysteresis ต่ำ
▶สามารถปรับได้โดยตัว จำกัด โรคหลอดเลือดสมอง
▶วาล์วล้นด้วยฟังก์ชั่นการเติมน้ำมัน
| ความดัน | 300 บาร์ |
| ไหล | 120L/นาที |
| ความดันเล็กน้อย | 250bar (ด้านปั๊ม) |
| 300bar (ด้านแอคทูเอเตอร์) | |
| การไหลสูงสุด | |
| (ด้านปั๊ม) | 200L/นาที (ทางเข้าน้ำมันข้าง) |
| 200L/นาที (ทางเข้าน้ำมันกลาง) | |
| (ด้านแอคทูเอเตอร์) | 200L/นาที (พร้อมฟังก์ชั่นโหลดโหลด) |
| 190L/นาที (พร้อมเครื่องชดเชยความดัน) | |
| 150L/นาที (พร้อมเครื่องชดเชยแรงดันและวาล์วยึดโหลด) |
แอปพลิเคชัน:
วาล์วหลายทางตรวจจับโหลดได้ถูกนำมาใช้กันอย่างแพร่หลายในหลายสาขาเนื่องจากประสิทธิภาพที่ยอดเยี่ยมของพวกเขาเช่นเครื่องจักรก่อสร้างเครื่องจักรกลการเกษตรการผลิตอุตสาหกรรมการยกและเครื่องจักรการขนส่งเครื่องจักรเครื่องจักรการทำเหมืองเรือและวิศวกรรมทางทะเล
