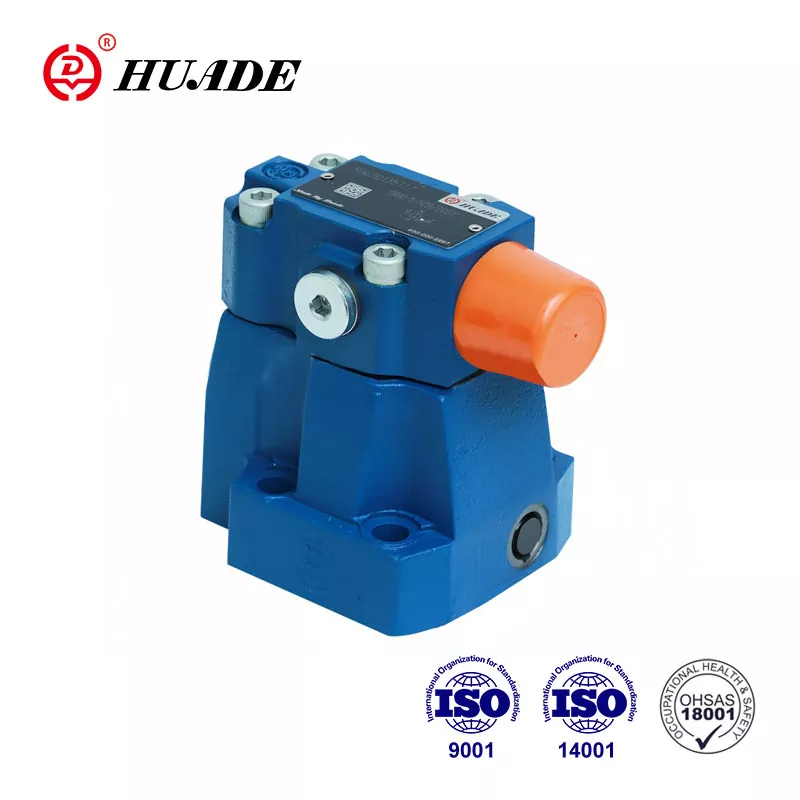

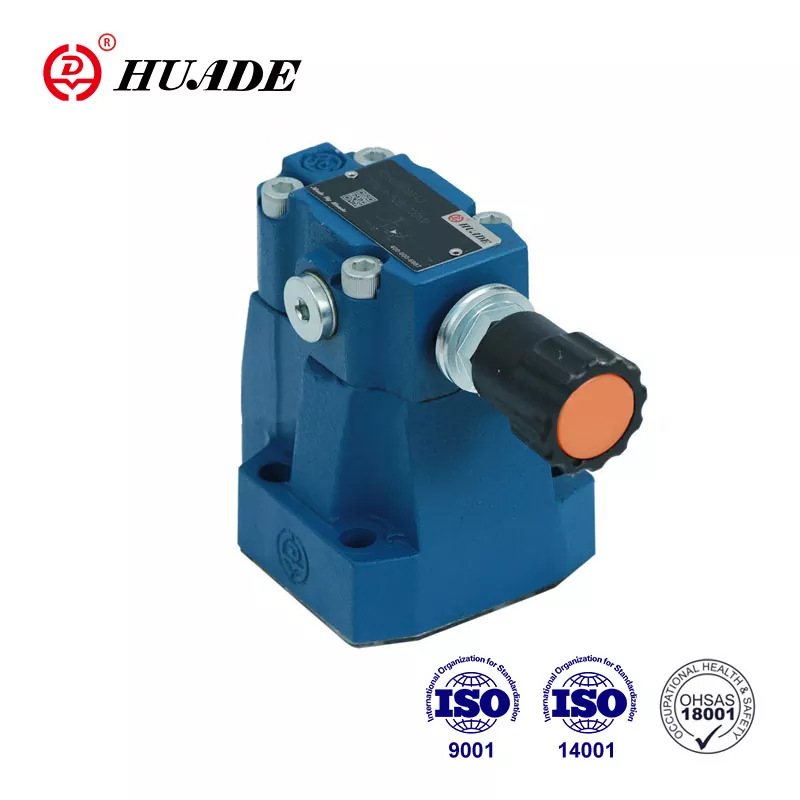

วาล์วลดแรงดัน DR 20

เราคือซัพพลายเออร์ที่เชี่ยวชาญด้านการจัดหาวาล์วลดแรงดัน Huade® DR 20 Huade Hydraulic เป็นองค์กรระดับชาติที่สำคัญในประเทศจีน เป็นรัฐวิสาหกิจขนาดใหญ่ที่เชี่ยวชาญด้านการออกแบบ การผลิต และการบริการ สินค้าของบริษัทส่งออกไปทั่วโลก ด้วยการแลกเปลี่ยนความร่วมมือทางเทคนิคระยะยาวกับ Rexroth วาล์วไฮดรอลิก Huade® จึงเข้ากันได้กับ Rexroth ในด้านประสิทธิภาพ ราคาค่อนข้างต่ำ

ส่งคำถาม

วาล์วลดแรงดันชนิด DR 20 ใช้สำหรับควบคุมแรงดัน ด้วยการแนะนำเทคโนโลยีขั้นสูงของ Rexroth และอุปกรณ์การผลิตที่ทันสมัยที่สุดจากทั่วทุกมุมโลก วาล์วลดแรงดันHuade®จึงมีคุณภาพดีและราคาต่ำ Huade เป็นแบรนด์ระดับชาติที่มีชื่อเสียงของจีน และผลิตภัณฑ์ของบริษัทมีการใช้กันอย่างแพร่หลายในหลายสาขา เช่น เครื่องจักรวิศวกรรม การอนุรักษ์น้ำ เครื่องมือกล ปิโตรเลียมและปิโตรเคมี เป็นต้น

พารามิเตอร์ผลิตภัณฑ์ของวาล์วลดแรงดัน DR 20

แรงดันขาเข้า พอร์ต B (MPa)	สูงถึง 31.5
แรงดันขาออก พอร์ต A (MPa)	สูงสุด 5.0, 10.0, 20.0, 31.5
แรงดันต้าน, พอร์ต Y (MPa)	สูงถึง 31.5
Max.flow (การติดตั้งซับเพลท) (ลิตร/นาที)	DR10		DR20
	150		300
สูงสุด การไหล (การเชื่อมต่อแบบเกลียว) (ลิตร/นาที)	DR10	DR15	DR20	DR25
	150	300	300	400
ของไหล	น้ำมันแร่ (สำหรับซีล NBR) หรือ ฟอสเฟตเอสเตอร์ (สำหรับซีล FPM)
ช่วงอุณหภูมิของของไหล (℃)	-30 ถึง +80
ช่วงความหนืด (มม. ²/s)	10 ถึง 800
Dearee ของการปนเปื้อน	ระดับสูงสุดที่อนุญาตของ การปนเปื้อนของของเหลวไป NAS 1638.คลาส 9
เส้นโค้งลักษณะเฉพาะ (วัดที่ v=41mm2/s และ t=50℃ )

คุณลักษณะของผลิตภัณฑ์และการใช้งานวาล์วลดความดัน DR 20

คุณสมบัติ:

▶ การติดตั้งซับเพลท

▶ สำหรับการเชื่อมต่อแบบเกลียว

▶ สำหรับการติดตั้งท่อร่วม

▶ องค์ประกอบการปรับแต่ง 4 รายการ:

- ลูกบิดหมุน

- ปลอกแขนหกเหลี่ยมและฝาครอบป้องกัน

- ลูกบิดหมุนแบบล็อคได้พร้อมสเกล

- ลูกบิดหมุนพร้อมสเกล

▶ เช็ควาล์วเสริมการตั้งค่าความดัน 4 แบบ (สำหรับวาล์วสำหรับการติดตั้งแผ่นย่อยเท่านั้น)

แอปพลิเคชัน:

วาล์วลดแรงดันไพล็อต DR 20 เป็นวาล์วลดแรงดันในระบบ

ส่วนและสัญลักษณ์ของวาล์วลดแรงดัน DR 20

วาล์วแรงดันประเภท DR 20 เป็นวาล์วลดแรงดันที่ทำงานโดยนำร่อง ซึ่งควบคุมจากวงจรทุติยภูมิ โดยพื้นฐานแล้วประกอบด้วยวาล์วหลัก (1) พร้อมแกนสปูลหลัก (3) และวาล์วไพล็อต (2) พร้อมองค์ประกอบปรับแรงดัน

ที่เหลือ วาล์วจะเปิดอยู่ ของไหลสามารถผ่านจากพอร์ต B ไปยังพอร์ต A ได้อย่างอิสระผ่านทางตัวสอดแกนสปูลหลัก (3)

แรงดันที่อยู่ในพอร์ต A จะกระทำที่ด้านล่างของแกนม้วนหลัก ในเวลาเดียวกัน มีแรงดันที่กระทำต่อลูกบอล (6) ในวาล์วไพล็อต (2) ผ่านทางปาก (4) ที่ด้านสปริงโหลดของลูกสูบหลัก (3) และผ่านทางพอร์ต (5) เช่นเดียวกับที่มันกระทำกับลูกบอล (6) ผ่านทางออริฟิส (7) สายควบคุม (8) เช็ควาล์ว (9) และออริฟิส (10) ตามการตั้งค่าของสปริง (11) แรงดันจะเกิดขึ้นที่ด้านหน้าของลูกบอล (6) ในช่อง (5) และในห้องสปริง (12) โดยจับลูกสูบควบคุม (13) ไว้ใน

ตำแหน่งที่เปิด ของไหลสามารถไหลได้อย่างอิสระจากพอร์ต B ไปยังพอร์ต A ผ่านทางแกนสปูลหลัก (3) จนกระทั่งความดันในพอร์ต A เกินค่าที่ตั้งไว้ที่สปริง (11) และเปิดลูกบอล (6) การควบคุม

ลูกสูบ (13) เคลื่อนไปยังตำแหน่งปิด

ความดันลดลงที่ต้องการจะเกิดขึ้นได้เมื่อถึงความสมดุลระหว่างความดันในช่อง A และความดันที่ตั้งไว้ที่สปริง (11) การระบายน้ำมันนำร่องจากห้องสปริง (14) ไปยังถังจะเกิดขึ้นภายนอกผ่านสายควบคุม (15)

การไหลกลับอย่างอิสระจากพอร์ต A ไปยัง B สามารถทำได้โดยการติดตั้งเช็ควาล์วที่เป็นอุปกรณ์เสริม (16)

การเชื่อมต่อเกจวัดความดัน (17) ช่วยให้สามารถตรวจติดตามความดันที่ลดลงในพอร์ต A ได้

โครงสร้างการติดตั้งซับเพลทชนิด DR 20...50B
