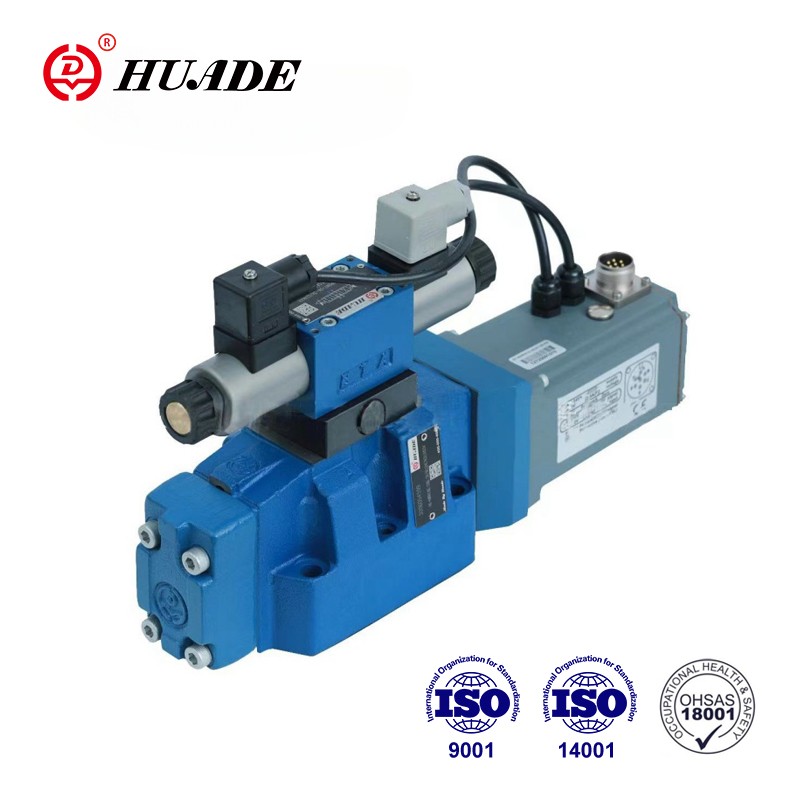

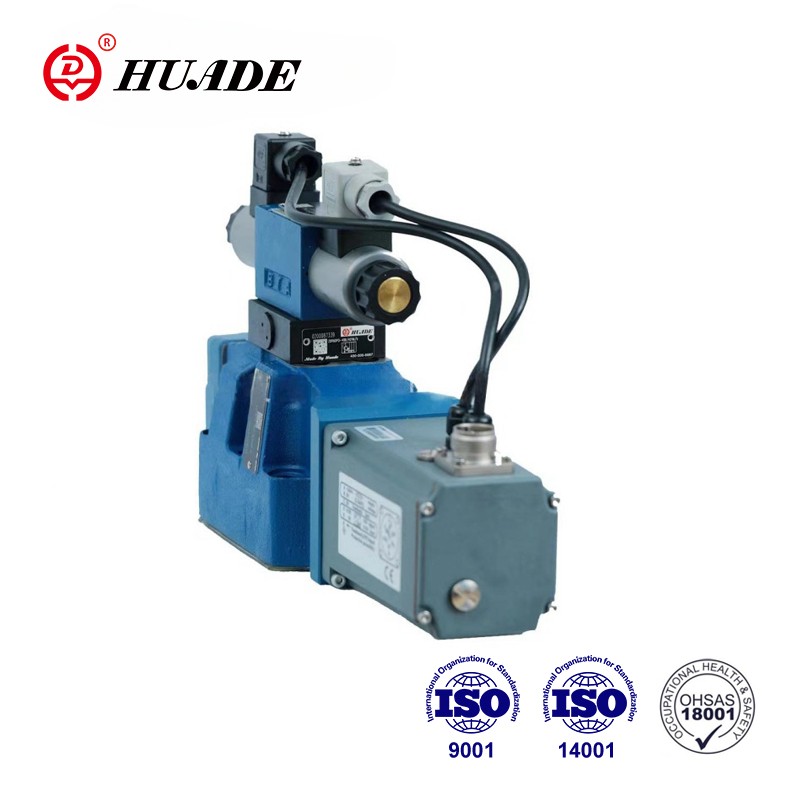

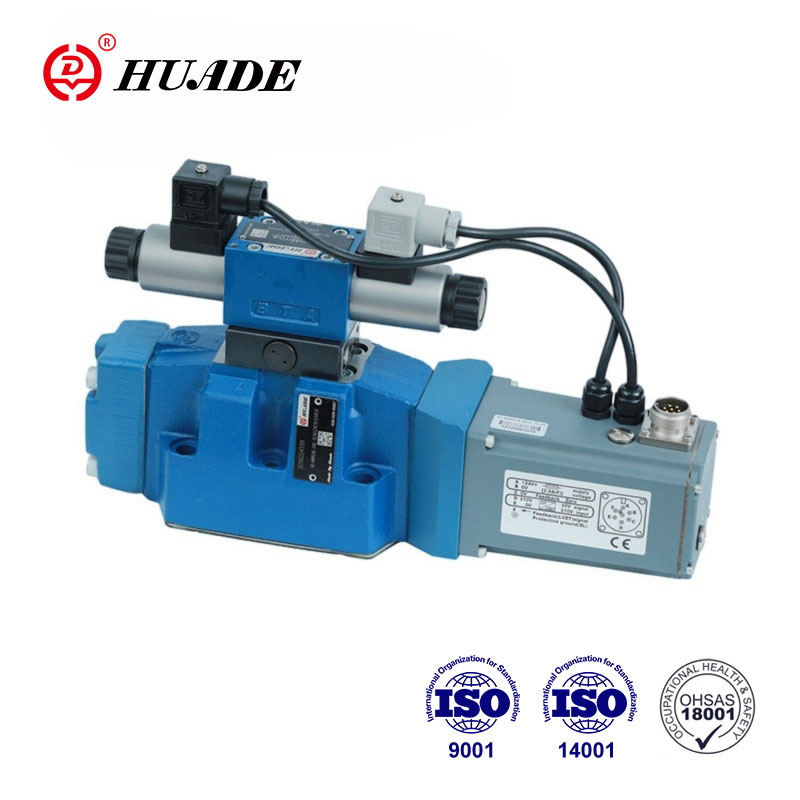

วาล์วปรับทิศทางตามสัดส่วน 4WRKE-3X

Huafilter จัดหาวาล์วทิศทางตามสัดส่วนแบรนด์ Huade 4WRKE-3X เป็นเวลาหลายปีในประเทศจีน เราเป็นผู้จัดจำหน่าย Huade Hydraulic ที่ได้รับอนุมัติตั้งแต่ปี 2566 และเริ่มธุรกิจในต่างประเทศ Huade Hydraulic ได้แนะนำเทคโนโลยีชั้นสูงของ Rexroth เนื่องจากความร่วมมือระยะยาวสองครั้ง วาล์วสัดส่วนไฮดรอลิกของ Huade มีประสิทธิภาพด้านต้นทุนสูง กำลังมองหาทางเลือกอื่นที่เหมาะสม โดยพิจารณาจาก Huade!

วาล์วประเภท 4WRKE เป็นวาล์วปรับทิศทางตามสัดส่วน 2 ขั้น ควบคุมทิศทางและขนาดการไหล สเตจหลักได้รับการควบคุมด้วยตำแหน่ง ดังนั้นตำแหน่งของสปูลควบคุมจึงเป็นอิสระจากแรงไหลในกรณีที่มีการไหลมากขึ้น หลังจากการแนะนำเทคโนโลยีและการวิจัยและพัฒนาอิสระ ผลิตภัณฑ์วาล์วสัดส่วนแบรนด์ Huade มีประสิทธิภาพที่มั่นคงและมีคุณภาพสูง

พารามิเตอร์ผลิตภัณฑ์ของวาล์วทิศทางตามสัดส่วนตามสัดส่วน 4WRKE-3X

ไฮดรอลิก
ขนาด		10	16	25	32
แรงดันใช้งาน	วาล์วควบคุมไพล็อต (MPa) การจ่ายน้ำมันไพล็อต	2.5~31.5
	วาล์วหลัก, พอร์ต P, A, B (MPa)	31.5	35	35	35
แรงดันย้อนกลับ (MPa)	ท่อระบายน้ำมันไพล็อตภายนอก	31.5	25	25	25
	ท่อระบายน้ำมันไพล็อต, ภายใน	<1
	พอร์ต วาย	<1
อัตราการไหลที่กำหนด q ± 10 % ที่ △p = 1MP (ลิตร/นาที)		25 50 90	125 180	220 350	400 600
การไหลของวาล์วหลัก (สูงสุดที่อนุญาต)(ลิตร/นาที)		170	460	870	1600
การไหลของน้ำมันนำร่องที่พอร์ต X หรือ Y โดยมีสัญญาณอินพุตรูปแบบขั้นตั้งแต่ 0 ถึง 100 % (ลิตร/นาที)		4.1	8.5	11.7	13.0
ฮิสเทรีซิส (%)		≤1
ความไวในการตอบสนอง (%)		≤0.5
ความแม่นยำในการกรอง (μm)		≤20
ของเหลวความดัน		น้ำมันแร่ฟอสเฟตเอสเตอร์
ความหนืดปานกลาง (mm2/s)		20~380
ช่วงอุณหภูมิของเหลวความดัน (℃)		-20~70
น้ำหนัก (กก.)		8.7	11.2	16.8	31.5

ข้อมูลทางไฟฟ้า
การป้องกันวาล์วตามมาตรฐาน DIN 40 050	IP65
ประเภทแรงดันไฟฟ้า	ดี.ซี
ประเภทสัญญาณ	อะนาล็อก
กำลังสูงสุด (W)	72 (เฉลี่ย = 24 วัตต์)
การเชื่อมต่อไฟฟ้า	พร้อมปลั๊กส่วนประกอบ E DIN 43 563-AM6
การเชื่อมต่อไฟฟ้า	ขั้วต่อปลั๊กอินสำหรับ E DIN 43 563-BF6-3
ควบคุมอุปกรณ์อิเล็กทรอนิกส์	รวมเข้ากับวาล์ว

คุณลักษณะของผลิตภัณฑ์และการใช้งานวาล์วปรับทิศทางตามสัดส่วน 4WRKE-3X

คุณสมบัติ:

▶วาล์วควบคุมทิศทางแบบสัดส่วน 2 จังหวะที่นำร่องดำเนินการพร้อมการตอบสนองตำแหน่งทางไฟฟ้าของสปูลควบคุมหลักและอุปกรณ์อิเล็กทรอนิกส์ในตัว (OBE)

▶การควบคุมทิศทางการไหลและขนาดของการไหล

▶การทำงานโดยใช้โซลินอยด์ตามสัดส่วน

▶การติดตั้งเพลทย่อย: รูปแบบการย้ายตาม IS0 4401

▶สปูลควบคุมหลักที่มีสปริงเป็นศูนย์กลาง

▶การตอบสนองตำแหน่งไฟฟ้า

▶วาล์วควบคุมไพล็อต: วาล์วปรับทิศทางตามสัดส่วนขั้นตอนเดียว

▶เวทีหลักพร้อมการควบคุมตำแหน่ง

แอปพลิเคชัน:

วาล์วปรับทิศทางตามสัดส่วน 4WRKE-3X ใช้สำหรับควบคุมทิศทางและการไหล

ส่วนและสัญลักษณ์ของ วาล์วปรับทิศทางตามสัดส่วน 4WRKE-3X

วาล์วส่วนใหญ่ประกอบด้วยวาล์วควบคุมนักบิน (1) ตัวเรือน (8) แกนควบคุมหลัก (7) ฝาครอบ (5 และ 6) สปริงตรงกลาง (4) ตัวแปลงสัญญาณตำแหน่งอุปนัย (9) และ วาล์วลดความดัน (3) หากไม่มีสัญญาณอินพุต สปูลควบคุมหลัก (7) จะถูกเก็บไว้ที่ตำแหน่งกลางโดยสปริงที่อยู่ตรงกลาง (4) ทั้งการเปลี่ยนตำแหน่งของสปูลควบคุมหลัก (7) และการเปลี่ยนแปลงค่าคำสั่งที่จุดรวมทางแยกของแอมพลิฟายเออร์จะสร้างแรงดันไฟฟ้าที่แตกต่างกัน ในระหว่างการเปรียบเทียบคำสั่งและค่าจริง ค่าเบี่ยงเบนการควบคุมที่เป็นไปได้จะถูกกำหนดผ่านอุปกรณ์อิเล็กทรอนิกส์ และโซลินอยด์ตามสัดส่วนของวาล์วควบคุมไพล็อต (1) จะถูกจ่ายให้กับกระแสไฟฟ้า กระแสจะเหนี่ยวนำให้เกิดแรงในโซลินอยด์ซึ่งสั่งงานแกนหมุนควบคุมผ่านลูกสูบเรียงกันเป็นแถว การไหลที่ปล่อยออกมาผ่านส่วนควบคุมทำให้เกิดการปรับสปูลควบคุมหลัก สปูลควบคุมหลัก (7) ที่มีแกนของค่าศักย์เหนี่ยวนำสอดคล้องกับค่าคำสั่ง ในสถานะควบคุม แกนหมุนควบคุมหลัก (7) จะถูกปรับสมดุลและเก็บไว้ในตำแหน่งทรานสดิวเซอร์ (9) ที่ติดอยู่กับมัน และถูกแทนที่จนกระทั่งตำแหน่งควบคุม จังหวะของสปูลควบคุมและการเปิดตัวควบคุมจะเปลี่ยนตามสัดส่วนกับค่าคำสั่ง ชุดอิเล็กทรอนิกส์ควบคุมจะรวมอยู่ในวาล์ว ด้วยการปรับวาล์วและอุปกรณ์อิเล็กทรอนิกส์ ค่าเบี่ยงเบนในการผลิตต่อเนื่องของอุปกรณ์จึงอยู่ในระดับต่ำ จะต้องไม่อนุญาตให้แนวถังวิ่งว่างเปล่า จะต้องติดตั้งวาล์วพรีโหลดในกรณีที่มีเงื่อนไขการติดตั้งที่สอดคล้องกัน (ความดันถ่วงดุลประมาณ 0.2 MPa)
