3Drem-7x เป็นวาล์วลดความดันตามสัดส่วนที่ดำเนินการตามสัดส่วนสามทาง เปรียบเทียบกับซีรี่ส์ 3DRE/3DREE วาล์วลดความดันตามสัดส่วน 3Drem-7x มีเซ็นเซอร์แบบบูรณาการหรืออินเทอร์เฟซการสื่อสารที่ดีขึ้น ฟังก์ชั่นหลักของวาล์ว 3Drem-7x คือการควบคุมความดันทางออกในลักษณะสัดส่วนไฟฟ้า มันสามารถบรรลุการควบคุมแรงดัน + การขนถ่ายผ่านโครงสร้างสามทาง (P → A, A → T) วาล์วลดความดันตามสัดส่วน 3DREM-7X เหมาะสำหรับระบบควบคุมไฮดรอลิกที่มีความแม่นยำสูงและสูง
| ข้อมูลทางเทคนิค | |||
| ทั่วไป | |||
| ขนาด ng | 10 | 16 | |
| น้ำหนักกิโลกรัม | พิมพ์ 3DRE และ 3DREM | 7.5 | 10.3 |
| พิมพ์ 3dree และ 3dreme | 7.6 | 10.4 | |
| ตำแหน่งการติดตั้ง | แนวนอนใด ๆ | ||
| ช่วงอุณหภูมิการจัดเก็บ℃ | -20 ~+80 | ||
| ช่วงอุณหภูมิแวดล้อม℃ | พิมพ์ HD-3DRE และ HD-3DREM | -20 ~+70 | |
| พิมพ์ HD-3Dree และ HD-3Dreme | -20 ~+50 | ||
คุณสมบัติ:
▶เวอร์ชัน 3 ทาง
▶การทำงานโดยใช้โซลินอยด์ตามสัดส่วนด้วยขดลวดหมุนได้
▶สำหรับการติดตั้งแบบแผ่นย่อย
▶รูปแบบการพอร์ตตาม ISO 4401
▶ข้อ จำกัด ความดันสูงสุดเป็นทางเลือก
▶วาล์วและควบคุมอิเล็กทรอนิกส์จากแหล่งเดียว
▶อิเล็กทรอนิกส์แบบรวม (OBE) (ประเภท HD-3DRE (M) E):
- ความทนทานต่อการผลิตเพียงเล็กน้อยของเส้นโค้งลักษณะความดันค่าความดันของคำสั่ง
▶อิเล็กทรอนิกส์ควบคุมภายนอก (ประเภท HD-3DRE (M)
▶เส้นโค้งลักษณะความดันเชิงเส้นคำสั่ง
แอปพลิเคชัน:
วาล์วลดความดันตามสัดส่วน 3DREM-7X เหมาะสำหรับระบบไฮดรอลิกที่มีความแม่นยำสูงและมีความแม่นยำสูงโดยเฉพาะอย่างยิ่งในโอกาสต่อไปนี้: โอกาสที่ต้องใช้กฎระเบียบแบบสัดส่วนไฟฟ้า + การขนถ่ายอย่างรวดเร็ว
ฟังก์ชั่นส่วน
ประเภทวาล์ว 3DRE (M) และ 3DRE (M) E เป็นวาล์วลดแรงดัน 3 ทิศทางที่ดำเนินการโดยใช้ระบบไฟฟ้าโดยมีข้อ จำกัด แรงดันของแอคทูเอเตอร์
พวกเขาใช้สำหรับการลด (P ถึง A) และข้อ จำกัด (A ถึง T) ของความดันของระบบ
การตั้งค่า
วาล์วประกอบด้วยสองชุดหลัก:
▶วาล์วควบคุมนักบิน (1) ที่มีโซลินอยด์สัดส่วน (2) เป็นทางเลือกที่มีข้อ จำกัด ความดันสูงสุด (15)
▶วาล์วหลัก (3) พร้อมสปูลควบคุมหลัก (4)
การทำงาน
▶การตั้งค่าที่ขึ้นอยู่กับค่าของคำสั่งของความดันที่จะลดลงในพอร์ต A ผ่านวาล์วควบคุมนำร่อง (1)
▶ด้วยพอร์ต Pscredurized P สปริง (5) และ (6) ถือสปูลควบคุมหลัก (4) ในตำแหน่งกลาง
ด้วยวิธีนี้การกระโดดเริ่มต้นขึ้นที่แอคทูเอเตอร์จะถูกป้องกัน
▶ของเหลวนำร่องไหลจากเจาะ (7) ผ่านตัวควบคุมการไหล (8) ผ่านห้องควบคุม (11) ไปยังช่องว่างคันเร่ง (9) ผ่านทางสาย (10) ไปยังพอร์ตวายการเชื่อมต่อนี้จะนำไปสู่ถังที่ศูนย์ความดัน
การลดแรงดัน
▶การสะสมของแรงดันนำร่องในห้องควบคุม (11) เป็นฟังก์ชันของค่าคำสั่ง
▶การสะสมแรงดันในห้องสปริง (13) ผ่านหัวฉีด (12) และการเคลื่อนไหวของแกนควบคุมหลัก (4) ไปทางขวา
ของเหลวไฮดรอลิกไหลจาก P ถึง A.
▶ความดันแอคทูเอเตอร์ในพอร์ต A มีอยู่ในห้องฤดูใบไม้ผลิ (14)
▶เพิ่มความดันในพอร์ต A ถึงความดันชุดของวาล์วควบคุมนักบิน (1) นำไปสู่การเคลื่อนไหวของสปูลหลัก (4) ไปทางซ้าย ความดันในพอร์ต A เกือบจะเหมือนกันกับความดันที่ตั้งไว้ที่วาล์วควบคุมนักบิน (1)
ข้อ จำกัด แรงดัน
▶หากความดันในพอร์ต A เกินความดันที่ตั้งไว้ของวาล์วควบคุมนักบิน (1) สปูลควบคุมหลัก (4) จะถูกเคลื่อนย้ายไปทางซ้าย
▶สิ่งนี้จะเปิดการเชื่อมต่อจาก A ถึง T และ จำกัด แรงดันที่ค้างอยู่ในพอร์ต A ไปยังค่าคำสั่งที่ตั้งไว้

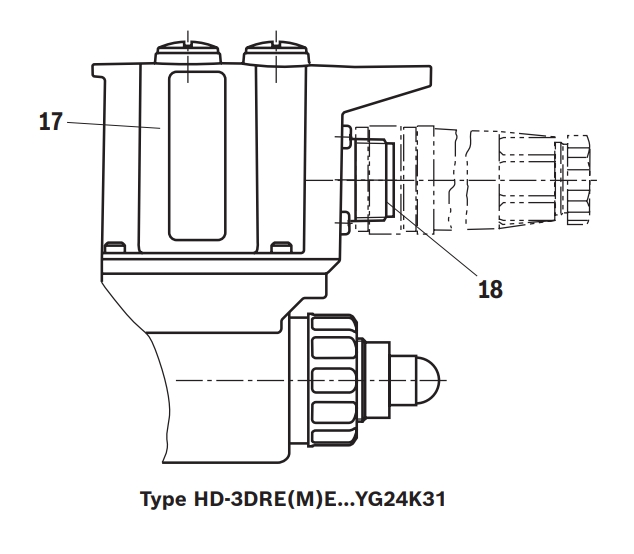

พิมพ์ HD-3Dree และ HD-3Dreme (พร้อมอุปกรณ์อิเล็กทรอนิกส์แบบรวม (OBE))
สำหรับฟังก์ชั่นและการตั้งค่าวาล์วเหล่านี้สอดคล้องกับประเภท HD-3DRE และ HD-3Drem.at วาล์วควบคุมนักบินมีที่อยู่อาศัย (17) กับอุปกรณ์ควบคุมอิเล็กทรอนิกส์
แรงดันไฟฟ้าและค่าคำสั่งจะถูกนำไปใช้กับตัวเชื่อมต่อ (18)
ที่โรงงานเส้นโค้งลักษณะความดันค่าความดันของคำสั่งจะถูกปรับด้วยความทนทานต่อการผลิตเพียงเล็กน้อย สำหรับข้อมูลเพิ่มเติมดูหน้า 9
