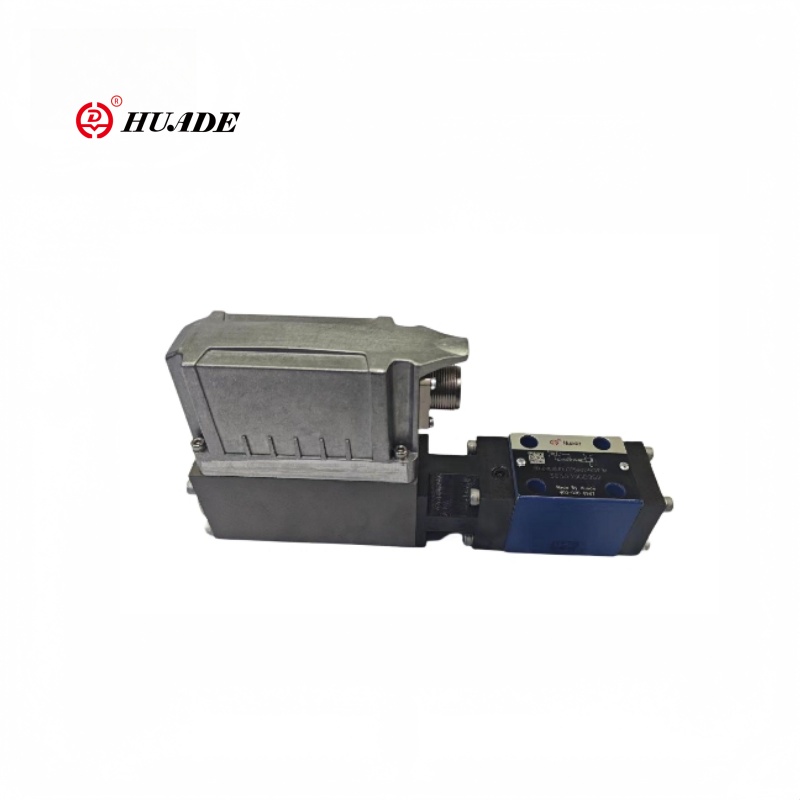

การลดความดันตามสัดส่วนของนักบินหกทางลดวาล์ว Drebe 6x-1x ซีรีส์นำการออกแบบนำร่องซึ่งสามารถลดแรงผลักดันหลักของวาล์วหลักและปรับปรุงความเร็วในการตอบสนอง (การตอบสนองความถี่สามารถเข้าถึงได้มากกว่า 10Hz) โครงสร้างหกทางลดความซับซ้อนของท่อและเหมาะสำหรับพื้นที่ขนาดกะทัดรัด Valve Drebe 6x-1x รองรับโปรโตคอลการสื่อสารอุตสาหกรรมมาตรฐาน (เช่น Profinet, Ethercat) ซึ่งง่ายต่อการรวมเข้ากับระบบไฮดรอลิกอัจฉริยะ
| ข้อมูลทางเทคนิค | ||
| ทั่วไป | ||
| การก่อสร้าง | เวทีนำร่อง | วาล์ว |
| เวทีหลัก | สปูลวาล์ว | |
| การกระทำ | โซลินอยด์สัดส่วนที่มีการควบคุมตำแหน่งและ OBE | |
| ประเภทการเชื่อมต่อ | แผ่นย่อยการกำหนดค่ารูยึด NG6 (ISO 4401-03-02-0-05) | |
| ตำแหน่งติดตั้ง | ไม่จำเป็น | |
| ช่วงอุณหภูมิแวดล้อม℃ | -20 ~+50 | |
| น้ำหนักกิโลกรัม | 3.3 | |
| ความต้านทานการสั่นสะเทือนสภาพการทดสอบ | max.25g, เขย่าใน 3 มิติ (24 ชั่วโมง) | |
คุณสมบัติ:
▶วาล์วที่ดำเนินการโดยนักบินพร้อมข้อเสนอแนะตำแหน่งและอุปกรณ์อิเล็กทรอนิกส์ออนบอร์ดเพื่อลดแรงดันระบบในผู้บริโภค (น้ำมันนักบินภายในเท่านั้น)
▶เวอร์ชัน 3 ทาง (P-A/A-T), pmin = pt
▶ปรับได้ผ่านตำแหน่งของเกราะกับสปริงอัด
▶การควบคุมตำแหน่งฮิสเทรีซิสน้อยที่สุด <1 %, เวลาตอบสนองอย่างรวดเร็ว, ดูข้อมูลทางเทคนิค
▶ข้อ จำกัด แรงดันไปสู่ระดับที่ปลอดภัยแม้จะมีอุปกรณ์อิเล็กทรอนิกส์ที่ผิดพลาด (กระแสโซลินอยด์ i> IMAX)
▶สำหรับการแนบแผ่นย่อยการกำหนดค่ารูติดตั้งเป็น ISO 4401-03-02-0-05 subplates ตามแผ่นแคตตาล็อก RE45053 (สั่งซื้อแยกต่างหาก)
▶ขั้วต่อปลั๊กอินไปยัง DIN 43563-AM6 ดูแผ่นแคตตาล็อก RE 08008 (สั่งซื้อแยกกัน)
▶ข้อมูลสำหรับอุปกรณ์อิเล็กทรอนิกส์ทริกเกอร์ออนบอร์ด
แอปพลิเคชัน:
การลดความดันตามสัดส่วนวาล์ว Drebe 6x-1x ซีรีส์เป็นองค์ประกอบที่มีประสิทธิภาพสูงในระบบไฮดรอลิกอุตสาหกรรมซึ่งเหมาะสำหรับสภาพการทำงานที่ซับซ้อนซึ่งต้องการการควบคุมความดันที่แม่นยำและการตอบสนองแบบไดนามิกเช่นเครื่องจักรก่อสร้างอุปกรณ์โลหะ

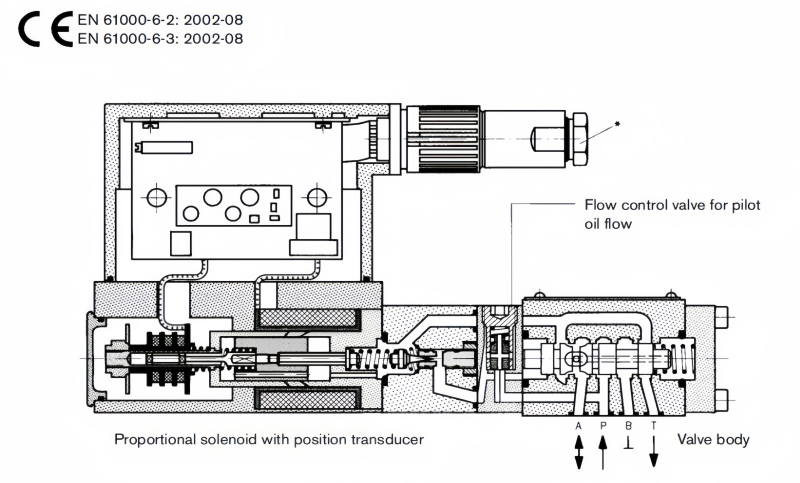

ทั่วไป
ประเภทวาล์วลดความดันสัดส่วน Drebe6x เป็นนักบินที่ดำเนินการกับเวทีหลัก 3 ทาง
วาล์วนำร่อง (เวทีนำร่องความดันวาล์วระบายความดัน) จัดหาภายในด้วยการควบคุมการไหลของน้ำมันนำร่องผ่าน P.
วาล์วจะทำงานโดยใช้โซลินอยด์สัดส่วนที่ควบคุมตำแหน่งด้วยอุปกรณ์อิเล็กทรอนิกส์บนกระดาน
ด้วยวาล์วเหล่านี้ความดันใน (ผู้บริโภค) สามารถปรับและลดลงอย่างไม่มีที่สิ้นสุดเมื่อเทียบกับ setpoint
หลักการพื้นฐาน
ในการปรับความดันระบบใน A ตั้งค่าตั้งค่าในทริกเกอร์อิเล็กทรอนิกส์ ขึ้นอยู่กับจุดเริ่มต้นนี้อุปกรณ์อิเล็กทรอนิกส์จะควบคุมตำแหน่งของโซลินอยด์กับแรงสปริง โซลินอยด์สัดส่วนอยู่ในตำแหน่งที่แม่นยำบนเส้นโค้งลักษณะสปริง ระยะนักบินมาพร้อมกับน้ำมันจาก P ที่อัตราการไหล <0.6 L/นาทีผ่านวาล์วควบคุมการไหล ความดันนำร่องถูกนำมาเปรียบเทียบกับความดันผู้บริโภค (รวมถึงสปริง) ใน A และควบคุม
สปริงส่งผลให้ Pamin = P ใน T.
ข้อ จำกัด แรงดันเพื่อความปลอดภัยสูงสุด
หากความผิดพลาดเกิดขึ้นในอุปกรณ์อิเล็กทรอนิกส์เพื่อให้กระแสโซลินอยด์ (IMAX) เกินระดับที่ระบุในลักษณะที่ไม่สามารถควบคุมได้ความดันไม่สามารถเพิ่มขึ้นเหนือระดับที่กำหนดโดย
แรงสปริงสูงสุด
