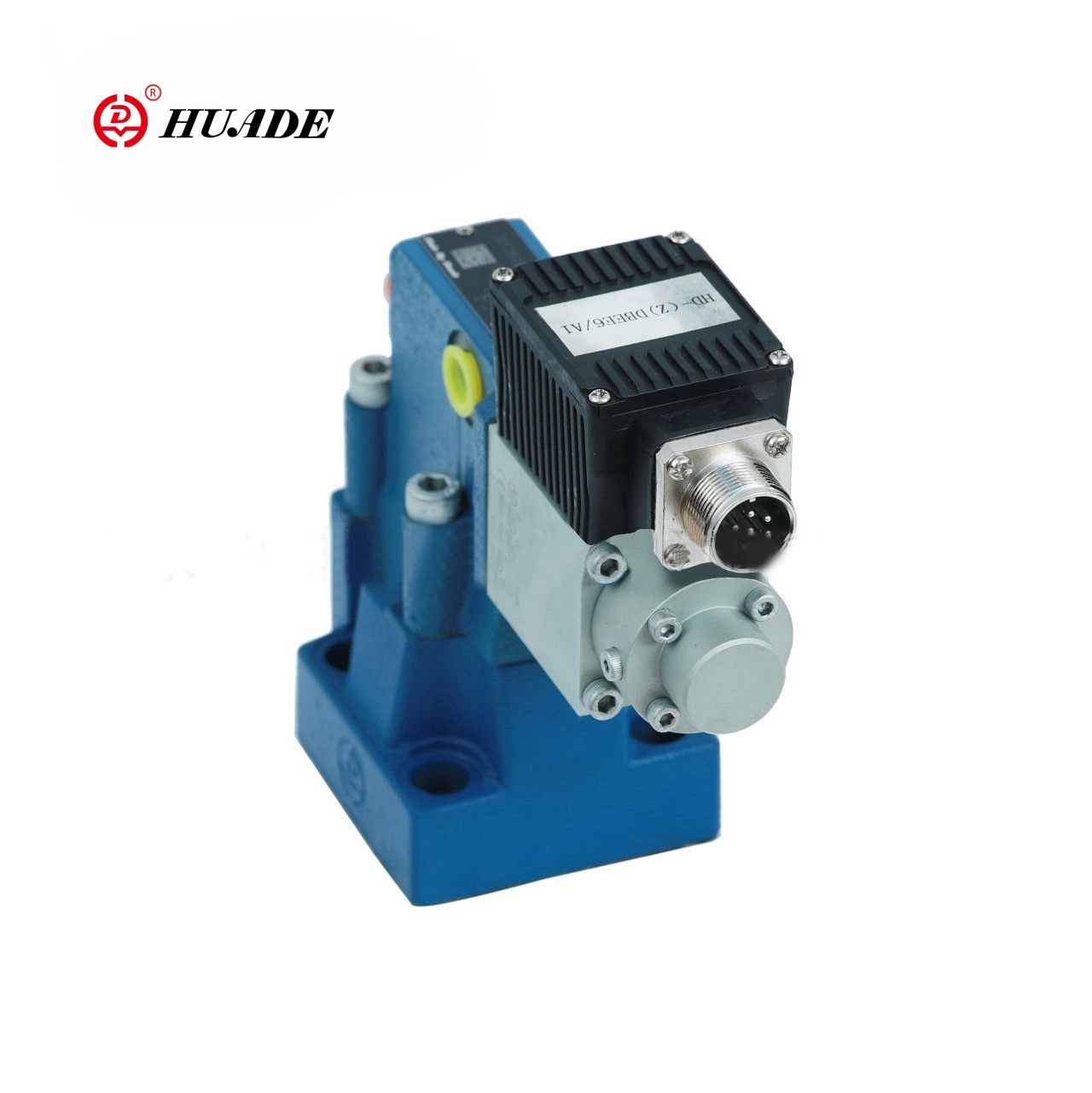

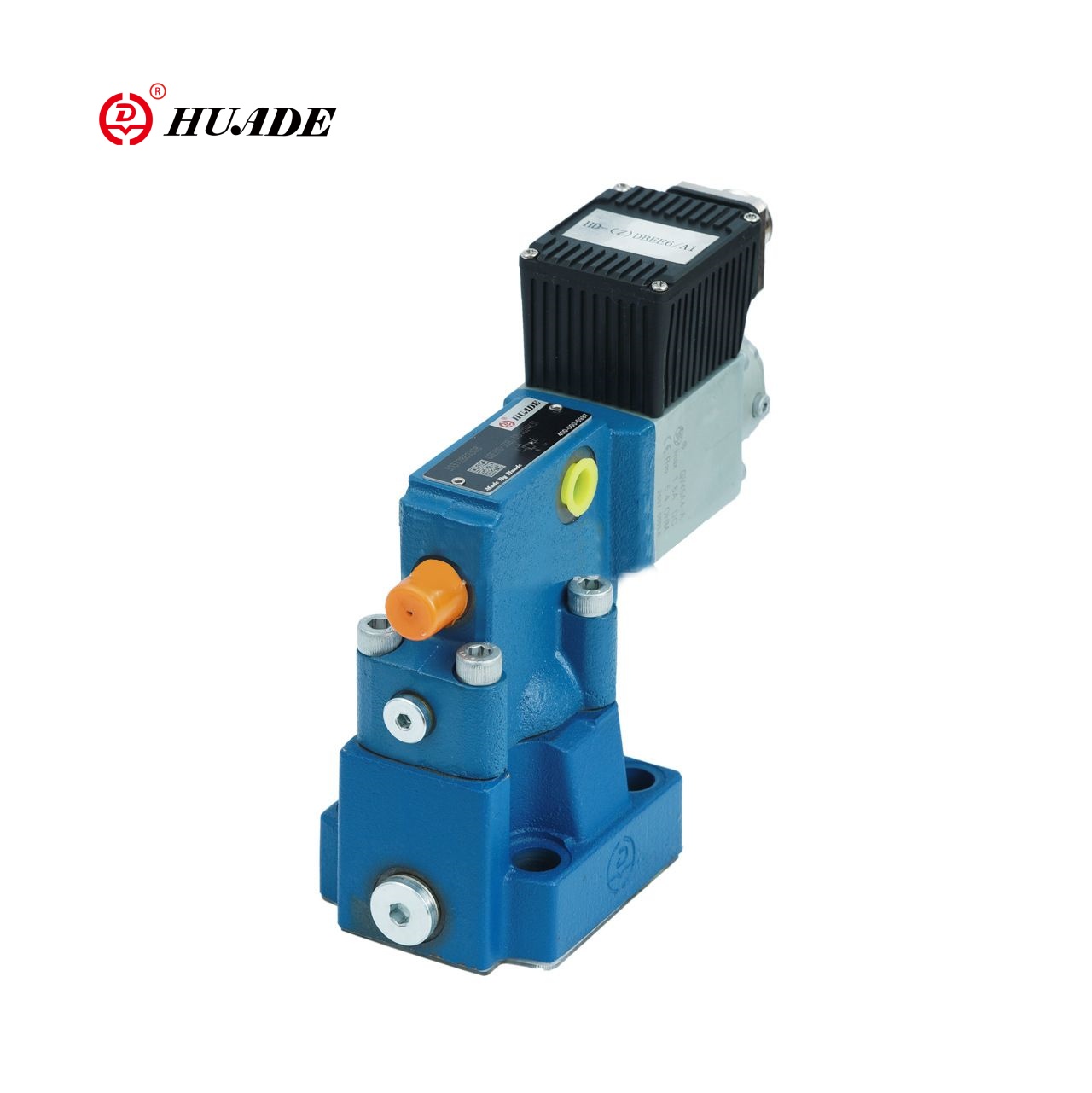

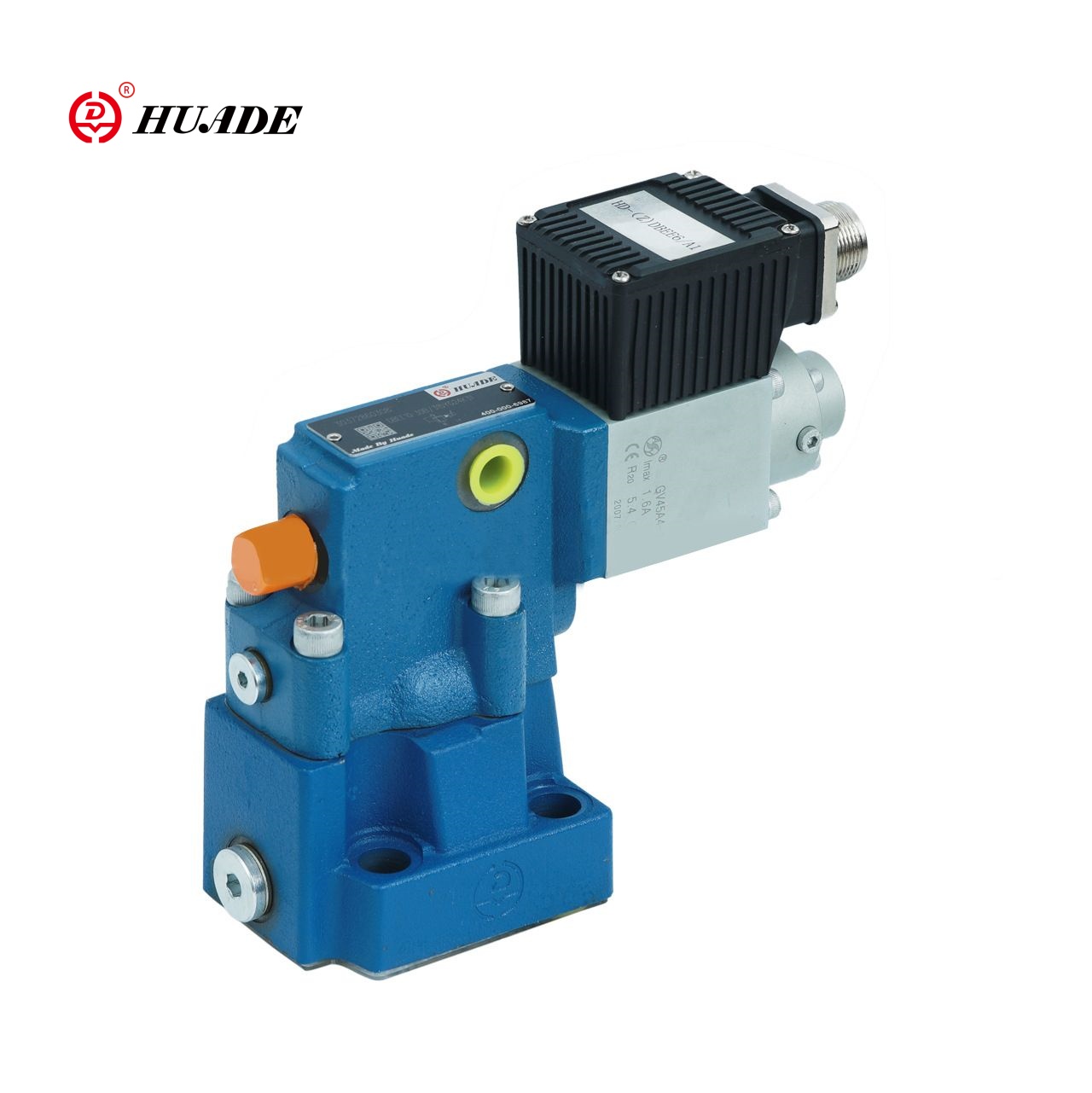

ZDBEE-1X วาล์วบรรเทาสัดส่วนเป็นวาล์วบรรเทาทุกข์ที่ดำเนินการโดยนักบินซึ่งขับเคลื่อนด้วยโซลินอยด์ตามสัดส่วนเพื่อให้ได้การตั้งค่า Stepless และการควบคุมความดันของระบบอย่างแม่นยำ วาล์วสัดส่วนนี้สามารถแทนที่โมเดลเดียวกันจาก rexroth ได้อย่างสมบูรณ์ Huade Hydraulic Valves ใช้มาตรฐานเดียวกันกับ Rexroth แต่ราคาต่ำกว่า
| ทั่วไป | ||
| การติดตั้ง | ไม่จำเป็น | |
| ช่วงอุณหภูมิการจัดเก็บ (℃) | -20 ถึง +80 | |
| ช่วงอุณหภูมิแวดล้อม | dbe และ zdbe (℃) | -20 ถึง+70 |
| dbee และ zdbee (℃) | -20 ถึง +50 | |
| น้ำหนัก | DBE และ ZDBE (กก.) | 2.4 |
| DBEE และ ZDBEE (กก.) | 2.5 | |
| ไฮดรอลิก (วัดที่ʋ = 46 mm2/s และ t = 40 ° C ± 5 ℃ | ||
| สูงสุด แรงกดดันในการดำเนินงาน | พอร์ต P: P1-P2: A1-A2: B1-B2 MPA | 31.5 |
| พอร์ต T MPA | 5 | |
| สูงสุด ความดันที่สามารถตัดสินได้ | ความดันขั้นตอน 5 MPa | 5 |
| ขั้นตอนแรงดัน 10 MPa | 10 | |
| ขั้นตอนแรงดัน 20 MPa | 20 | |
| ขั้นตอนความดัน 31.5 MPa | 31.5 | |
| นาที. ความดันที่สามารถตัดสินได้ที่ค่าสัญญาณ 0 MPa | ดูเส้นโค้งลักษณะ | |
| คืนพอร์ตแรงดัน A; ด้วยการระบายน้ำมันนักบินภายนอก (Y) | แยกและที่ศูนย์ความดันไปยังถัง | |
| การไหลของน้ำมันนำร่อง l/นาที | 0.6o1.2 | |
| สูงสุด ไหล l/นาที | 30 | |
| ของเหลวแรงดัน | น้ำมันแร่ (HL, HLP) ถึง DIN 51 524 | |
| ช่วงอุณหภูมิความดันของเหลว | -20to+80 | |
| ช่วงความหนืด mm2/s | 15 ถึง 380 | |
| เกี่ยวกับไฟฟ้า | 24V DC | |
| min.control current (MA) | 100 | |
| max.control ปัจจุบัน MA | 1600 | |
| ความต้านทานขดลวดโซลินอยด์ | ค่าเย็นที่ 20 ° C (Ω) | 0.54 |
| ค่าสูงสุดของ warm (Ω) | 7.8 | |
| หน้าที่ | 100 | |
| การเชื่อมต่อไฟฟ้า | dbe และ zdbe | ด้วยปลั๊กส่วนประกอบถึง DIN EN 175 301 ~ 803 |
| ตัวเชื่อมต่อปลั๊กอินไปยัง DIN EN 175 301-803 | ||
| dbee และ zdbee | พร้อมปลั๊กส่วนประกอบปลายเท้า DLN 43 563-AM6-3 | |
| ปลั๊กอินขั้วต่อนิ้วเท้า DIN 43 563-BF6-3 | ||
| การป้องกันวาล์วถึง DIN 40 050 | IP 65 | |
| ควบคุมอุปกรณ์อิเล็กทรอนิกส์สำหรับ DBEE และ ZDBEE | รวมเข้ากับวาล์ว | |
| สำหรับ dbe และ zdbe | ||
| เครื่องขยายเสียงในแบบอะนาล็อกรูปแบบ Eurocard | HD-VT-VSPA1-1-1-1X/ | |
คุณสมบัติ:
▶วาล์วสำหรับ จำกัด แรงดันของระบบ
▶การกระตุ้นผ่านโซลินอยด์สัดส่วน
▶สำหรับการติดตั้งแผ่นย่อยหรือการออกแบบแผ่นแซนวิช
▶วาล์วและควบคุมอิเล็กทรอนิกส์จากแหล่งเดียว
▶ประเภท HD-ZDBEE พร้อมอุปกรณ์อิเล็กทรอนิกส์ในตัว
①ตัวอย่างการแพร่กระจายของเส้นโค้งลักษณะความดันค่าคำสั่ง
②ปรับขึ้นและลงอย่างอิสระขึ้นและลง
แอปพลิเคชัน:
ZDBEE-1X วาล์วบรรเทาสัดส่วนเหมาะสำหรับระบบไฮดรอลิกที่ต้องการการควบคุมความดันที่แม่นยำเช่นเครื่องจักรวิศวกรรมเครื่องฉีดขึ้นรูปเครื่องจักรอุปกรณ์โลหะและสาขาอื่น ๆ
วาล์วบรรเทาความดันตามสัดส่วนประเภท HD-DBE จะทำงานโดยใช้โซลินอยด์ตามสัดส่วน วาล์วเหล่านี้ใช้เพื่อ จำกัด แรงดันของระบบ ด้วยวาล์วเหล่านี้มันเป็นไปได้ที่จะปรับความดันระบบอย่างไม่น่าเชื่อซึ่งจะถูก จำกัด ในความสัมพันธ์กับค่าคำสั่งไฟฟ้า
วาล์วเหล่านี้โดยทั่วไปประกอบด้วยโซลินอยด์สัดส่วน (1) ที่อยู่อาศัย (2) คาร์ทริดจ์วาล์ว (3), สปูล (4) และนักบินก้าน (8) โซลินอยด์สัดส่วนแปลงกระแสไฟฟ้าเป็นสัดส่วนเป็นแรงกล การเพิ่มขึ้นของปัจจุบันทำให้เกิดการเพิ่มขึ้นของแรงโซลินอยด์ ห้องหุ้มเกราะโซลินอยด์เต็มไปด้วยของเหลวไฮดรอลิกและมีความสมดุล การตั้งค่าความดันของระบบจะดำเนินการผ่านโซลินอยด์สัดส่วน (1) ที่เกี่ยวข้องกับค่าคำสั่ง ความดันที่เกิดขึ้นจากระบบในพอร์ต P ทำหน้าที่ทางด้านขวามือของสปูล (4) ในเวลาเดียวกันความดันของระบบจะทำหน้าที่ผ่านสายควบคุม (6) ซึ่งติดตั้งกับปาก (5) ที่ด้านสปริงที่โหลดด้านของสปูล (4) ผ่านการเพิ่มขึ้นอีก (7) ความดันของระบบทำหน้าที่กับ Pilot Poppet (8) กับแรงของโซลินอยด์สัดส่วน (1) เมื่อความดันของระบบมาถึงค่าที่ตั้งไว้ล่วงหน้า Pilot Poppet (8) ยกจากที่นั่ง ขึ้นอยู่กับแบบจำลองน้ำมันนำร่องสามารถไหลออกไปจากภายนอกผ่านพอร์ต A (y) หรือภายในถังภายในสิ่งนี้มีผลของการ จำกัด แรงกดดันต่อสปริงที่โหลดด้านข้างของสปูล (4) หากความดันของระบบยังคงเพิ่มขึ้นเล็กน้อยความดันที่สูงขึ้นทางด้านขวามือของสปูลจะดันสปูลไปทางซ้ายเข้าสู่ตำแหน่งควบคุม P ถึง T ที่กระแสไฟฟ้าขั้นต่ำที่สอดคล้องกับค่าคำสั่งของศูนย์
โครงสร้างของวาล์วบรรเทาความดันตามสัดส่วน ZDBE-1X
โครงสร้างของวาล์วบรรเทาความดันตามสัดส่วน ZDBEE-1X
ในแง่ของการออกแบบการทำงานวาล์ว zdbee-1x ตามสัดส่วนโดยทั่วไปสอดคล้องกับวาล์วบรรเทาสัดส่วน ZDBE ความแตกต่างเพียงอย่างเดียวคือโซลินอยด์ตามสัดส่วนนั้นติดตั้งตัวเรือน⑩ภายในซึ่งตัวควบคุมอิเล็กทรอนิกส์ถูกสร้างขึ้น ได้รับแรงดันไฟฟ้าและจุดที่ตั้งไว้ผ่านตัวเชื่อมต่อปลั๊กอิน (11)
เส้นโค้งลักษณะความดันจุดจุดตั้งค่าไว้ล่วงหน้าโดยผู้ผลิตตามหลักการของความคลาดเคลื่อนการผลิตขั้นต่ำ เวลาทางลาดสำหรับการเพิ่มความดันและการลดลงสามารถปรับได้อย่างอิสระโดยใช้โพเทนชิโอมิเตอร์ที่เกี่ยวข้อง
สัญลักษณ์ของวาล์วบรรเทาความดันตามสัดส่วน ZDBEE-1X
