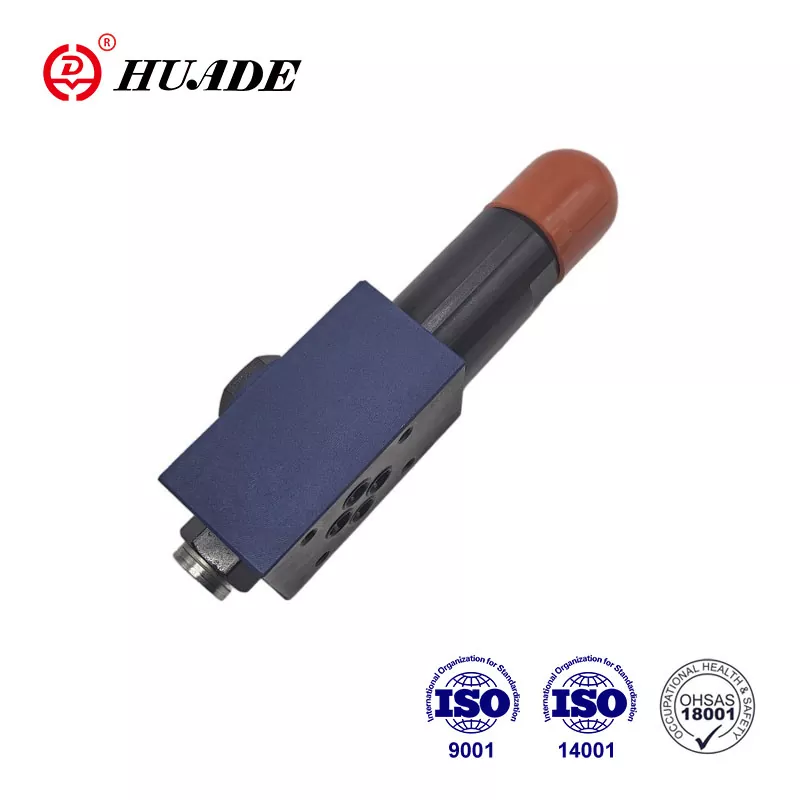

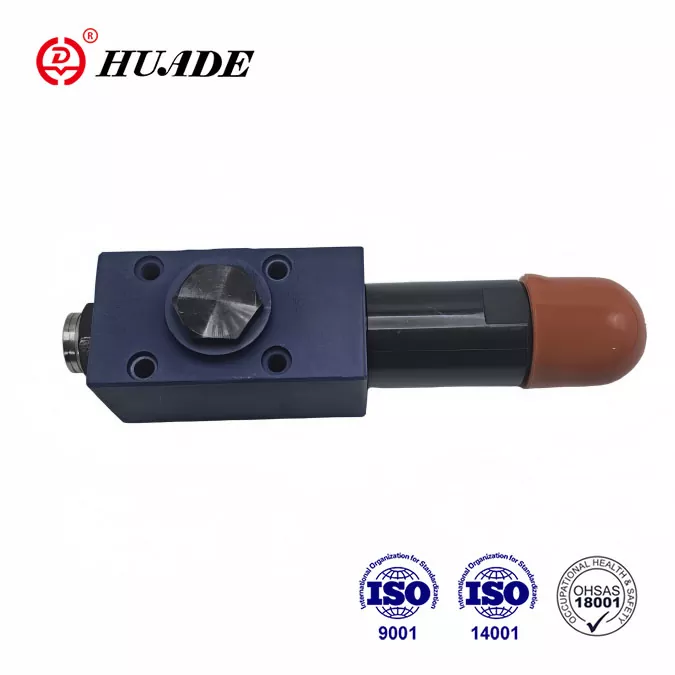

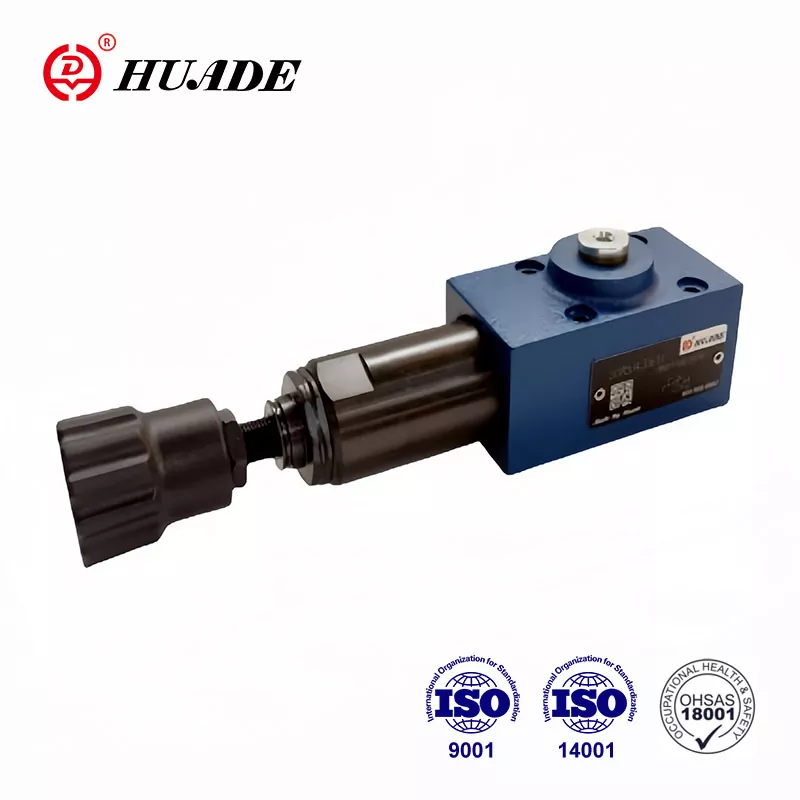

วาล์วลดแรงดัน DR 6 DP

•คุณสมบัติของผลิตภัณฑ์: การออกแบบ 3 ทางที่ดำเนินการโดยตรง, การเปลี่ยนที่เข้ากันได้กับ Rexroth, ฟังก์ชั่นบรรเทาแรงดันในด้านรอง
•ข้อมูลจำเพาะ: แรงดันการทำงานสูงสุด 31.5 MPa, ความดันทุติยภูมิสูงถึง 31.5 MPa, การไหลสูงสุด 60 L/นาที
•แอปพลิเคชัน: การลดแรงดันและควบคุมระบบในระบบไฮดรอลิกอุตสาหกรรมอุตสาหกรรม

ส่งคำถาม

รายละเอียดสินค้า

ฟังก์ชั่นหลักของการลดความดันวาล์ว DR 6 DP คือการควบคุมความดันในระบบ เนื่องจากความร่วมมือระยะยาว DR 6 DP Series โดยHuade®สามารถแทนที่ rexroth ประเภทเดียวกันได้ โรงงานเป็นองค์กรสำคัญระดับชาติและได้รับใบรับรองกิตติมศักดิ์และสิทธิบัตรในประเทศจีน Huade Hydraulic มุ่งเน้นไปที่การใช้งานจริงของผลิตภัณฑ์ในขณะที่สร้างความมั่นใจในคุณภาพของผลิตภัณฑ์ ราคาของวาล์วลดแรงดันนั้นค่อนข้างถูก

พารามิเตอร์ผลิตภัณฑ์ของวาล์วลดแรงดัน DR 6 DP

ความดันสูงสุด (พอร์ต P) (MPA)	สูงถึง 31.5
สูงสุด ความดันทุติยภูมิ (พอร์ต A) (MPA)	สูงถึง 2.5; สูงถึง 7.5; สูงถึง 15.0; สูงสุด 21.0; สูงถึง 31.5
ความดันสูงสุดด้านหลัง (พอร์ต T (y)) (MPA)	มากถึง 16
max.flow (l/min)	มากถึง 60
น้ำมันแร่แรงดัน	น้ำมันแร่ (สำหรับซีล NBR) หรือฟอสเฟตเอสเตอร์ (สำหรับซีล FPM)
ช่วงความหนืด (mm ²/s)	10 ~ 800
ช่วงความดันของเหลวอุณหภูมิ (℃)	-30 ถึง +80
ระดับการปนเปื้อน (UM)	ระดับสูงสุดที่อนุญาตของการปนเปื้อนของของเหลวคือ NAS 1638 Class 9
น้ำหนัก (กิโลกรัม)	ประมาณ 1.2

คุณสมบัติผลิตภัณฑ์และการประยุกต์ใช้วาล์วลดแรงดัน DR 6 DP

คุณสมบัติ:

▶การติดตั้งแผ่นย่อย

▶ 5 อันดับความดัน

▶ 4 องค์ประกอบการปรับ:

- ลูกบิดโรตารี่

- ตั้งสกรูด้วยรูปหกเหลี่ยมและหมวกป้องกัน

- ลูกบิดโรตารี่ที่ล็อคได้พร้อมสเกล

- ลูกบิดโรตารี่ที่มีสเกล

▶ตรวจสอบวาล์วเสริม

▶รูปแบบการพอร์ตไปยัง DIN 24 340, Form D, ISO 5781 และ CETOP - RP 121H

แอปพลิเคชัน:

วาล์วลดแรงดัน DR 6 DP ใช้เพื่อลดความดันของระบบ

ส่วนและสัญลักษณ์ของวาล์วลดแรงดัน DR 6 DP

ประเภทวาล์ว DR 6 DP เป็นวาล์วลดแรงดันโดยตรงแบบ 3 ทางพร้อมฟังก์ชั่นบรรเทาความดันที่ด้านรอง

ความดันทุติยภูมิถูกตั้งค่าโดยองค์ประกอบการปรับความดัน (4) ที่เหลือวาล์วจะเปิดโดยปกติและของเหลวความดันสามารถไหลได้ไม่ จำกัด จากพอร์ต P ไปยังพอร์ต A ความดันในพอร์ต A ในเวลาเดียวกันผ่านทางสายควบคุม (6) อยู่ที่พื้นที่สปูลตรงข้ามกับสปริงอัด (3) เมื่อความดันในพอร์ต A เกินระดับความดันที่ชุดสปริงอัด (3) สปูลควบคุม (2) เคลื่อนที่ไปยังตำแหน่งควบคุมและเก็บความดันที่ตั้งไว้ในพอร์ตค่าคงที่

น้ำมันควบคุมและนำร่องนำมาจากพอร์ต A ผ่านสายควบคุม (6)

หากความดันในพอร์ต A ยังคงเพิ่มขึ้นเนื่องจากแรงภายนอกของแอคทูเอเตอร์สปูลควบคุม (2) เคลื่อนที่ไปยังสปริงอัด (3)

สิ่งนี้ทำให้เส้นทางการไหลเปิดที่พอร์ต A ผ่านทางควบคุม (8) บนสปูลควบคุม (2) ไปยังถัง ของเหลวความดันที่เพียงพอจากนั้นจะไหลไปที่ถังเพื่อป้องกันความดันเพิ่มขึ้น

ห้องฤดูใบไม้ผลิ (7) จะถูกระบายไปยังถังภายนอกผ่านพอร์ต T (y) เสมอ

สำหรับการส่งคืนฟรีจากพอร์ต A ไปยังพอร์ต P สามารถติดตั้งวาล์วตรวจสอบ (5) เสริม

การเชื่อมต่อมาตรวัดความดัน (1) อนุญาตให้มีการตรวจสอบความดันทุติยภูมิที่วาล์ว

โครงสร้างของ DR 6 DP 1-50B
